XS5018A—— ISP芯片同轴高清模拟输出图像处理芯片
XS5018A，目前已经适配过很多sensor，例如：GC2053、GC2083、SC1346、JXH63p、OS02D10等等。， 高清模拟输出支持 HDCCTV 720P/1080P。图像传感器的高性价比图像信号处理芯片，支持。，高度集成外围器件，简化产品设计，内嵌。图像处理器，视频处理模块，同时还包括。处理器， 可以实现灵活的软件应用。降噪功能，标清模拟输出支持。开始执行启动引导程序。编码器
·
XS5018A 是一款针对 CMOS 图像传感器的高性价比图像信号处理芯片，支持 1M/2M 像素
图像传感器，一组 10-bit DVP 输入接口，ISP 具备优异的 3D 降噪功能，标清模拟输出支持 960H， 高清模拟输出支持 HDCCTV 720P/1080P，高度集成外围器件，简化产品设计，内嵌 CPU 处理器， 可以实现灵活的软件应用。

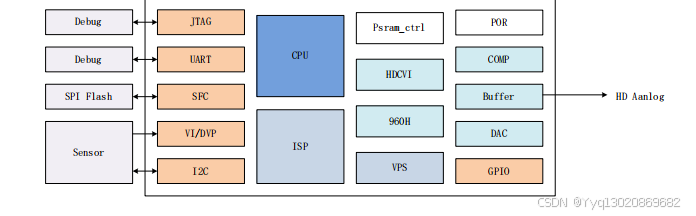

XS5018A 是一颗图像处理 SOC 芯片，内部除集成 CPU 外，还包括 SPI，UART，I2C，GPIO
等丰富的外设；集成 ISP 图像处理器，视频处理模块，同时还包括 960H 编码器，模拟高清编码
器以及 POR，DAC，视频 Buffer 和比较器等模拟模块。
处理器内核
CPU 采用 32 位 RISC-V 处理器。最高频率 148.5Mhz，1KB I-Cache， 1KB D-Cache。
图像处理
支持黑电平校正（BLC）
支持动态范围压缩（DRC）
支持动态坏点校正（DPC）
支持绿电平校正（GIC）
支持镜头阴影校正（LSC）
支持数字增益控制（DGC）
支持自动白平衡（AWB）
支持自动爆光（AE）
支持颜色校正（CCM）
支持 Gamma 校正
支持直方图统计、AE、AWB 相关统计
支持边缘增强（EE）
支持特殊颜色校正（SCC）
支持 3D 降噪
支持无级降帧
视频处理
支持视频剪切
支持视频放大缩小功能
支持 OSD 叠加
支持隐私遮挡
视频编码
标清
960H@25/30F，对应 Sensor 输入 50/60F
HDCCTV 高清
720P@25/30/50/60F
960P@25/30F
1080P@25/30F
视频接口
支持 Parallel 接口输入
支持 10bit RGB Byer 输入
外围接口
支持 POR 上电复位
集成 1 个 UART 接口，可复用为 GPIO
集成 1 个 I2C 接口，可复用为 GPIO
集成 1 个 SPI 主接口，可复用为 GPIO
集成 JTAG 接口，可复用为 GPIO
集成比较器
集成视频 DAC 和 Buffer
外部存储器接口
支持 SPI Flash
启动模式
支持串口启动模式
支持 SPI Flash 启动
芯片内置BOOTROM，复位撤销后由BOOTROM 开始执行启动引导程序。支持从SPI FLASH
启动。
物理规格
功耗
典型功耗：220mW
工作电压
内核电压为 1.1V
PLL 模拟电压为 3.3V
DAC 模拟电压为 3.3V
BUFFER 模拟电压为 3.3V
晶振 IO 电压为 3.3V
PSRAM IO 和 PSRAM 电压为 1.8V
普通 IO 电压为 3.3V
Sensor IO 电压为 1.8/3.3V
封装
RoHS，QFN5X5，48-pin，0.35mm pitch
XS5018A 封装
XS5018A 芯片采用 QFN 封装，封装尺寸为 5mm x 5mm x 0.85mm，管脚间距为 0.35mm，管
脚总数为 48 个。
XS5018A，目前已经适配过很多sensor，例如：GC2053、GC2083、SC1346、JXH63p、OS02D10等等。
如需更多，克斯YANG@METOP.COM
