随着包括无线耳机、健身设备、智能手表、水表与燃气表、便携式医疗设备以及各种电池供电的智能物联网设备的爆炸式增长，以锂电池为电源的应用越来越普及。大多数移动设备正常工作都需要一定的恒压电源，以保证系统正常运行。一般标称为3.7V的锂电池电压范围为2.8V-4.2V，随着放电电压下降。如果锂电池输出的电压不适合所需的输入电压，或者电压变化超出所需的容差范围，则需要借助合适的电压转换芯片。

概要

CS5517T是一款超微小型、超低功耗,高效率,升降压一体DC-DC调整器.适用于双节,三节干电池或者单节锂电池的应用场景.可以有效的延长电池的使用时间。CS5517T由电流模PWM控制环路，误差放大器，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作。CS5517T的输入电压为1.8V至5.0V提供可调输出电压为(1.2V至5V)。在输出电压为3.3V的情况下，输入从2.7V到4.4V，它能提供最大600mA的电流负载 . CS5517T可以通过调整两个外加电阻来设定输出电压。CS5517T提供了纤小的DFN2X2_8L封装形式 可供客户选择 ,其额定的工作温度范围为-40℃至85℃。

特性

高效率：最大效率可达到95%

最大电流输出能力：0.6A

低功耗:静态电流8uA

输入电压范围：1.8~5V

输出电压范围：1.2~5V

开关频率:1M

基准电压：0.6V

软启动

低压操作，可达100%占空比

PWM/PFM自动切换占空比自动可调以保持很大负载范围内的高效率，低纹波

应用

无线耳机、健身设备、智能手表、水表与燃气表、便携式医疗设备以及各种电池供电的智能物联网设备

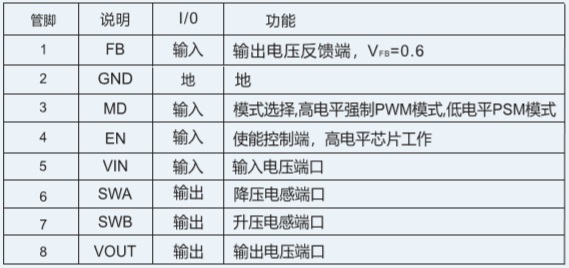

引脚排列及定义

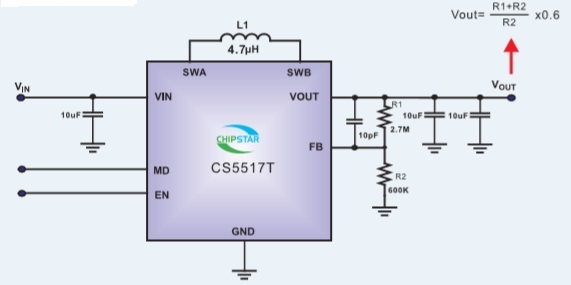

典型应用图
