ASL6328芯片具备可编程均衡和抖动清理功能。它包含 TypeC双模式 DP 线缆适配器寄存器，可用于识别线缆适配器的性能。抖动清理 PLL（锁相环）能够消除输入抖动，并完全重置系统抖动容限，因此能更好地满足更高数据速率下 HDMI 抖动合规性要求。

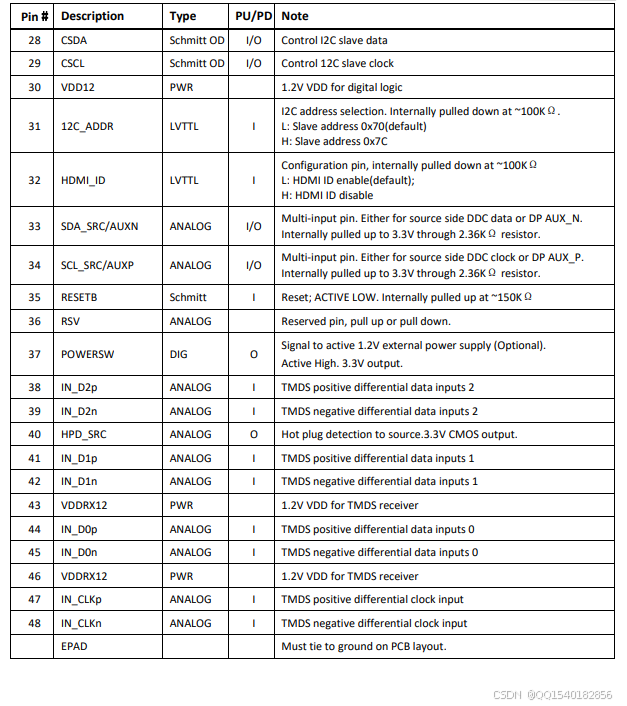

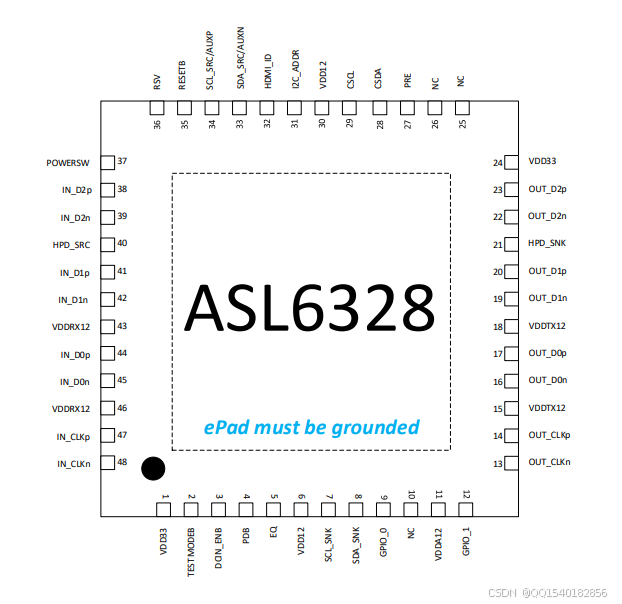

ASL6328芯片管脚分布 及功能说明：

概述：

符合 HDMI 2.0 规范，数据速率高达6.0Gbps

通过 HDMI 支持 4K x 2K 和 3D 视频格式

支持交流耦合进行电平转换

支持直流耦合进行信号中继

可编程的接收器均衡功能，用于补偿印刷电路板（PCB）和 / 或连接器的信号损耗

抖动清理 PLL，确保最佳的合规性

出色的同对内和对间去斜功能

内置 DDC 主动缓冲边带信号

可编程的 TMDS 输出预加重

自动断电管理

用于故障保护和电源管理的自动静噪功能

可通过 AUX 上的 I2C 或 DDC 访问 Type 2 双模式 DP 线缆适配器寄存器

内置 AUX 到 I2C 桥接器，支持仅使用 AUX 的图形处理单元（GPU）

低功耗

提供引脚控制模式或 I2C 控制模式，使用灵活

HDMI 数字输入

符合 HDMI 2.0 标准

内置高性能自适应均衡器

HDMI 数字输出

符合 HDMI 2.0 标准

每通道最高数据速率可达 6Gbps

支持高达 3840 x 2160@60Hz 或 4096x2160@60Hz 的分辨率

支持热插拔检测

其他特性

采用 6x6mm 48 引脚 QFN 封装，符合 RoHS 标准且无铅

商业级工作温度范围为 0°C 至 70°C

工业级工作温度范围为 - 40°C 至 85°C

ESD（人体模型）：HDMI 高速引脚为 ±7kV

电源与技术：

采用 3.3V 和 1.2V 电源供电
