DC/DC电源-通过EN使能计算DC电路供电延时

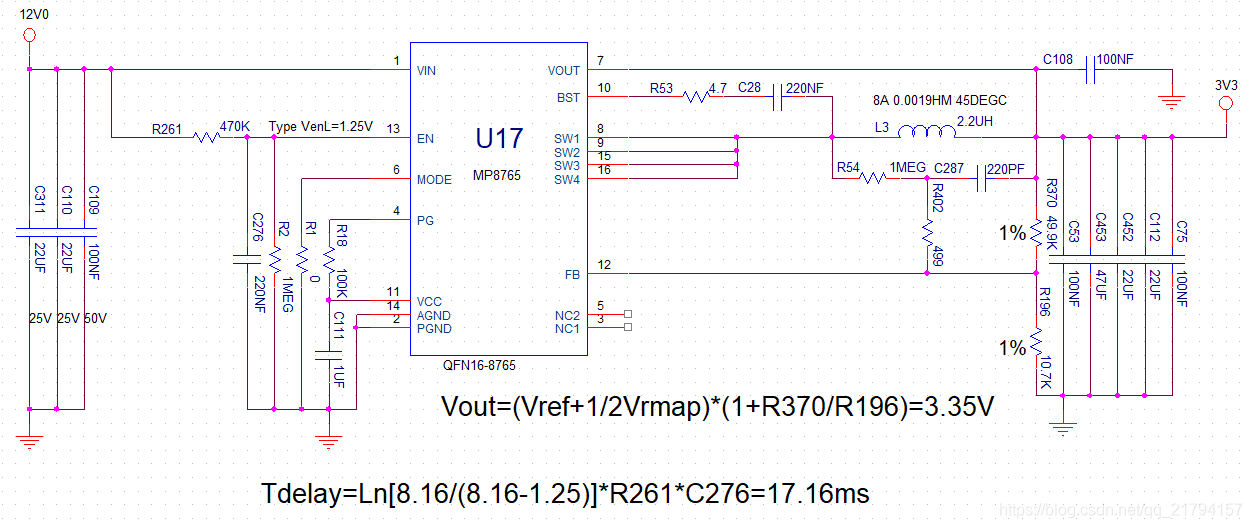

1、EN引脚有分压

在这里插入图片描述
参数说明：
8.16=VinR2/(R251+R2)=121Moh(470K+1Moh)；
1.25=芯片EN引脚使能电压，,本案例取典型值1.25V，可参考下图手册给出的数据。
在这里插入图片描述

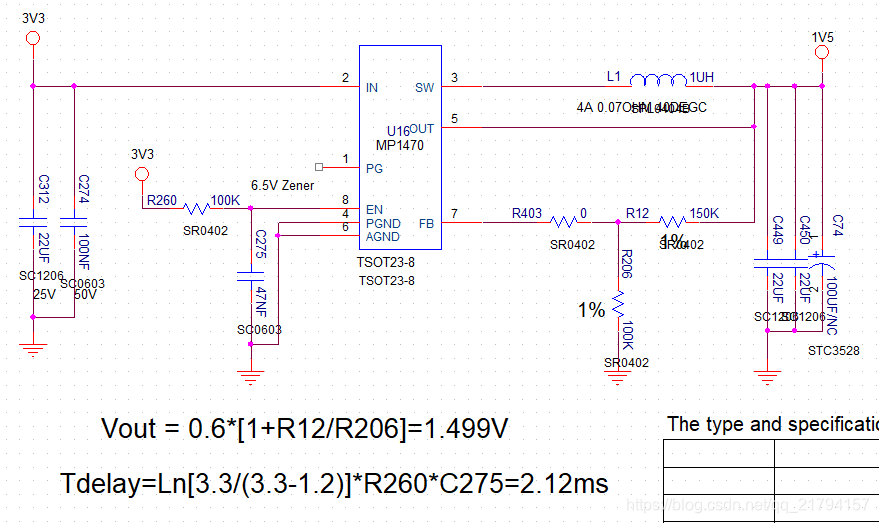

2、EN引脚串联电阻

在这里插入图片描述
参数说明：
3.3指芯片EN引脚最大电压，本案例中3.3V弱上拉，可认为3.3V是EN引脚最大电压
1.2指芯片EN引脚使能电压，本案例取典型值1.2V
