海思芯片关于显示信息的调试及查看

一下调试信息均可在《海思常见问题定位指南和HMS调试指南》查看

1、抓取海思底层播放器的日志

把以下内容拷贝到一个文本中，把文本命名为 AvplayDebug.sh，并在单板上执行这个脚本文件，抓入输出的打印信息。

while :
do
cat /proc/hisi/hiplayer*/*;
cat /proc/msp/avplay*;
cat /proc/msp/sync*;
cat /proc/msp/adec*;
cat /proc/msp/vdec*;
cat /proc/msp/vpss*;
cat /proc/msp/win*;
sleep 1;
echo ''
done

具体可在《海思常见问题 定位指南.pdf》的<3.7 抓取海思底层播放器的日志>章节查看。

2、抓取 HDMI 相关的信息

把以下命令拷贝到串口，抓取出现问题时候的信息。

cat /proc/msp/sys; cat /proc/msp/hdmi0; cat /proc/msp/hdmi0_sink; cat
/proc/msp/disp0; cat /proc/msp/disp1;himd.l 0xf8ce0000;himd.l
0xf8ce0100;himd.l 0xf8ce0200;himd.l 0xf8ce0300;himd.l 0xf8ce0400;himd.l
0xf8ce0500;himd.l 0xf8ce0600;himd.l 0xf8ce0700; himd.l 0xf8ce1800; himd.l
0xf8ccc000; himd.l 0xf8a22000;himd.l 0xf8a22100;himd.l 0xf8a22200; himd.l
0xf8a21000; himd.l 0xf8a20000;echo check timing > /proc/msp/hdmi0;sleep 1;
echo check timing > /proc/msp/hdmi0;echo check phy > /proc/msp/hdmi0;echo
check ddc > /proc/msp/hdmi0; echo check color > /proc/msp/hdmi0;cat
/proc/msp/adec00;cat /proc/msp/sound0;sleep 1; cat /proc/msp/adec00;cat
/proc/msp/sound0;sleep 1; cat /proc/msp/adec00;cat /proc/msp/sound0;

具体可在《海思常见问题 定位指南.pdf》的<3.8 抓取 HDMI 相关的信息>章节查看。

3、抓取显示模块相关的信息

把以下内容拷贝到一个文本中，把文本命名为 DispDebug.sh，并在单板上执行这个脚
本文件，抓入输出的打印信息

while :
do
cat /proc/msp/disp*;
cat cat /proc/media-mem;
cat /proc/msp/hifb*;
cat /proc/msp/hdmi*;
sleep 1;
echo ''
done

具体可在《海思常见问题 定位指南.pdf》的<3.1 抓取显示模块相关的信息>章节查看。

4、输出信息的解读

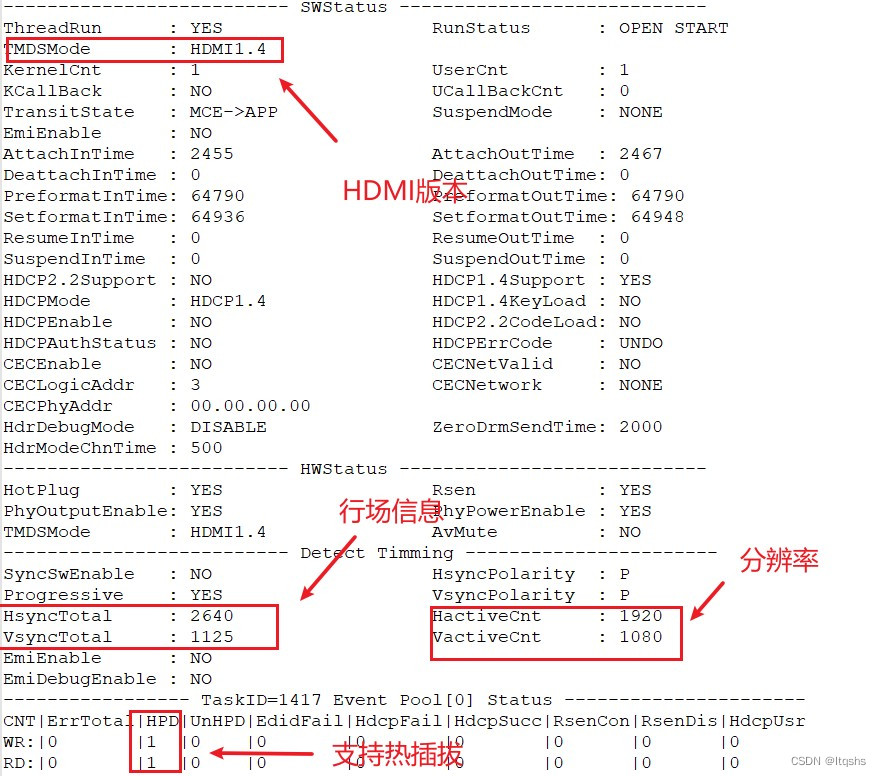

以“2、抓取 HDMI 相关的信息”输出的调试信息为例，截取部分输出调试信息，如下：

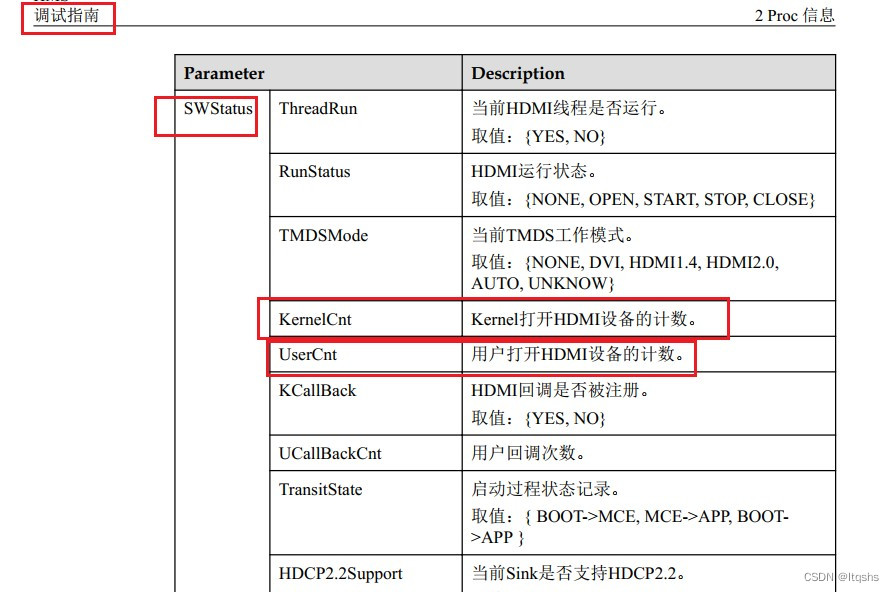

具体其他参数解释可以参考《HMS 调试指南.pdf》的—>2 Proc信息—>2.13 HDMI章节，如下图。
