RY8122(DC-DC)

RY8122是一款具有内部功率MOSFET的高频同步整流降压开关模式转换器。它提供了一个非常紧凑的解决方案，可在宽输入范围内实现 3A 的峰值输出电流，并具有极好的负载和线性调整率。

4V至18V宽工作输入电压范围

2A 连续输出电流

500kHz开关频率

-40°C至+85°C温度范围

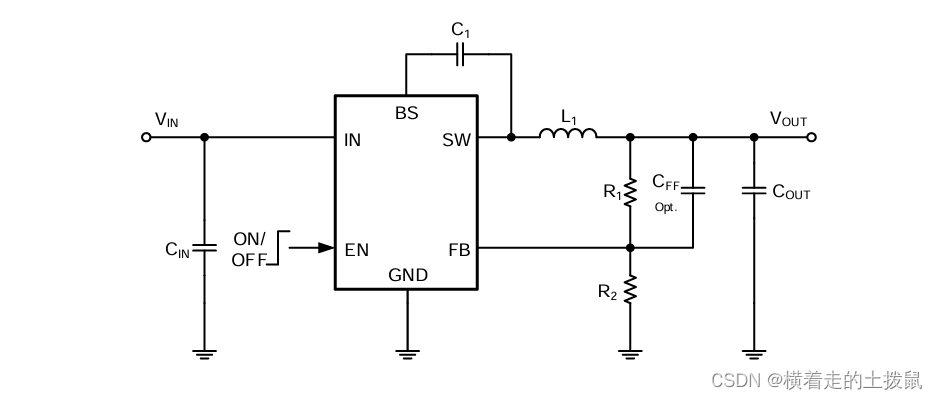

电路图：

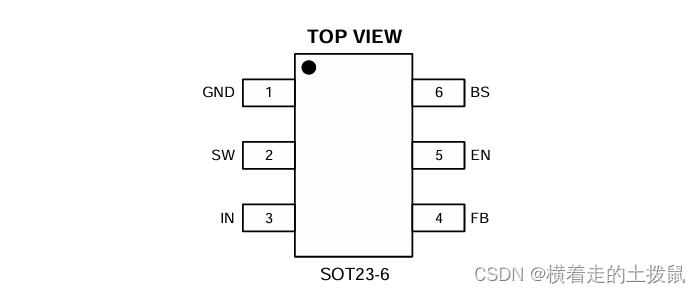

引脚	名称	说明
1	GND	地
2	SW	开关引脚
3	IN	电源输入引脚
4	FB	可调版本反馈输入。将FB连接到外部电阻分压器的中心点
5	EN	使能引脚
6	BS	启动。需要在SW和BS引脚之间连接一个电容，以在高端开关驱动器上形成一个浮动电源。

𝑂𝑈𝑇=𝑉𝐹𝐵×(𝑅1+𝑅2)/𝑅2      VFB典型值为0.8V

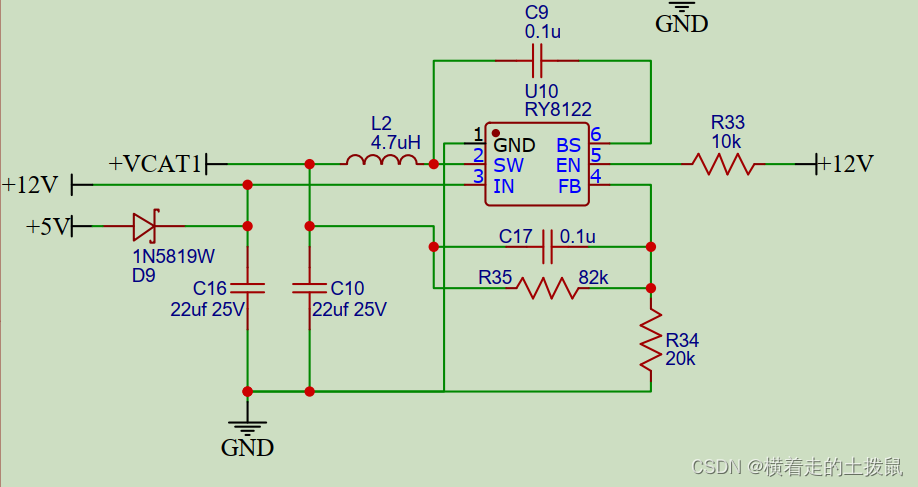

应用实例：

VIN, EN, Voltage …………………... -0.3V to 21V

VFB Voltages ...………………………… -0.3 to 6V

Operating Temperature Range …...-40°C to +85°C

Lead Temperature (Soldering, 10s) ……... +300°C

θJA ……….……...……….…………........170°C/W

θJC ……….……...……………...……......110°C/W

VSW Voltage ...………………...…...…. -0.3V to (VIN+0.5V)

VBS Voltage …...………………...... (Vsw-0.3) to (Vsw+5V)

Storage Temperature Range ………………. -65°C to 150°C

unction Temperature……….………………...….…+150°C

ESD (Human Body Made) HMB……………...……….2KV

ESD (Machine Made) MM…………………………... 200V

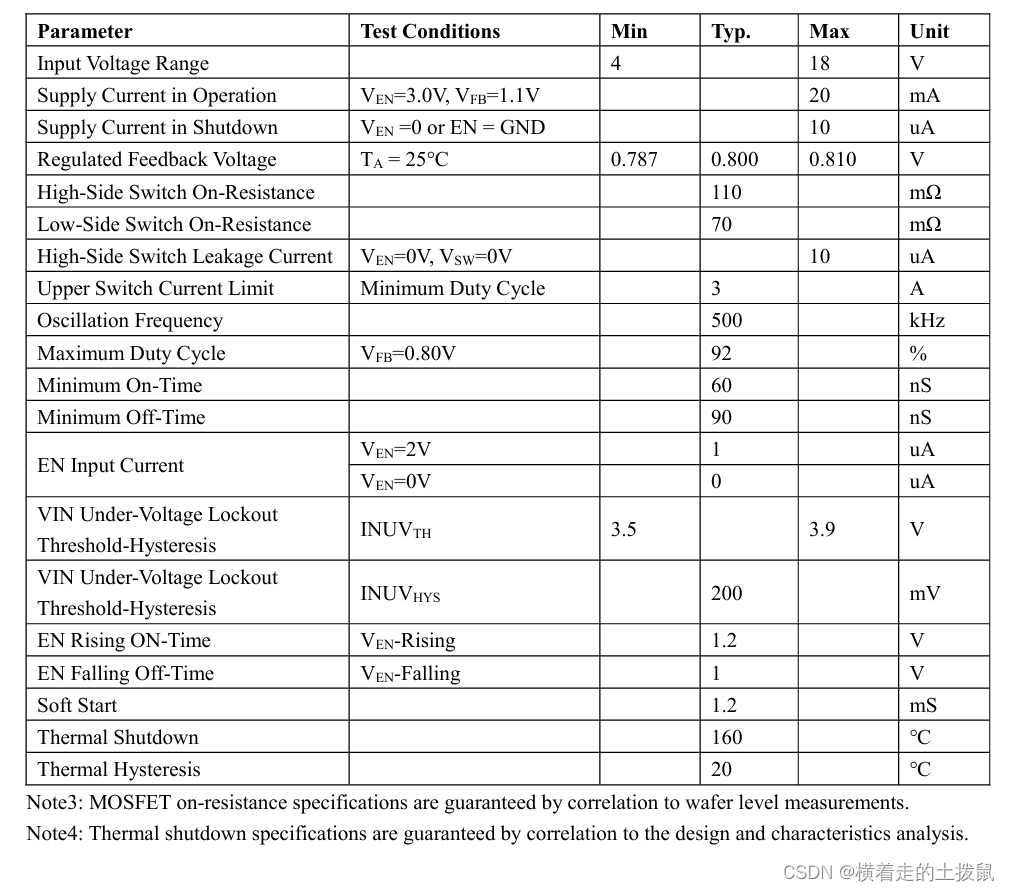

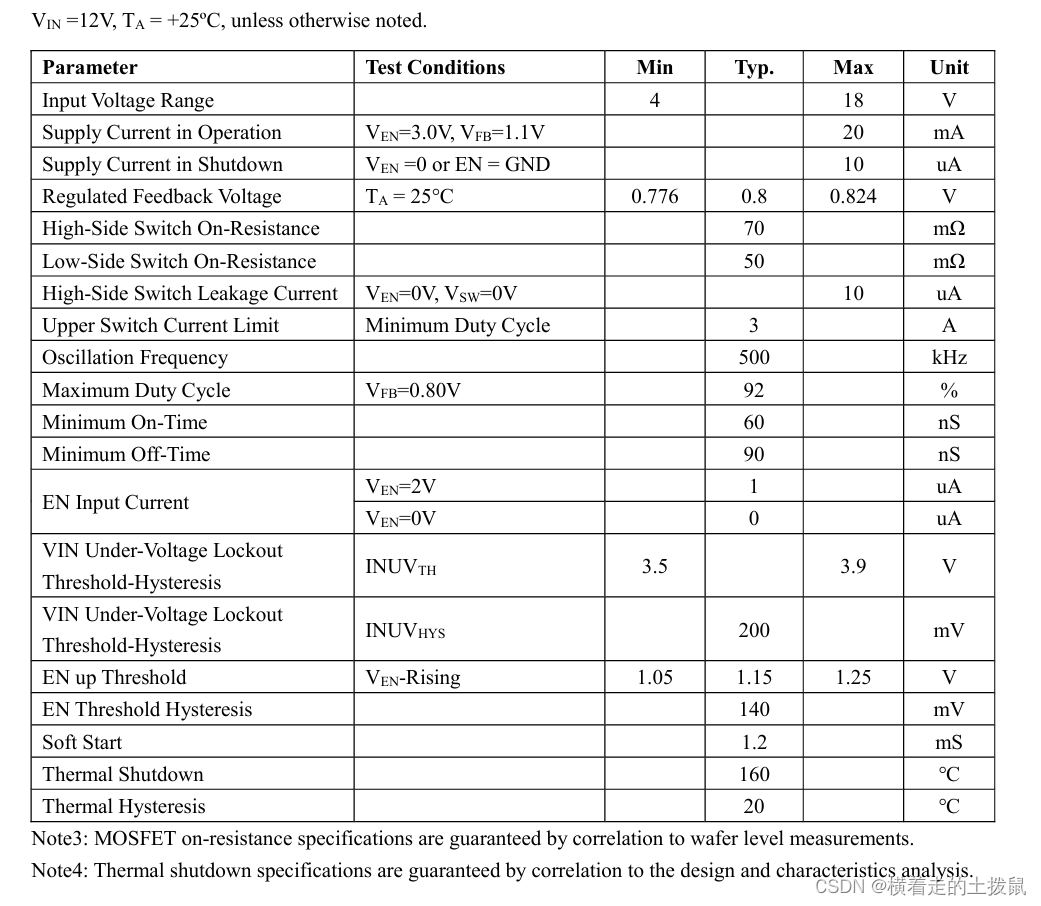

RY9122(DC-DC)

用法与RY8122相同(RY9122有ECOT)

VIN, EN, Voltage …………………... -0.3V to 20V

VFB Voltages ...………………………… -0.3 to 6V

Operating Temperature Range …...-40°C to +85°C

Lead Temperature (Soldering, 10s) ……... +300°C θJA ……….……...……….…………..........95°C/W

θJC ……….……...……………...…..…......50°C/W

VSW Voltage ...………………...…...…. -0.3V to (VIN+0.5V)

VBS Voltage …...………………...... (Vsw-0.3) to (Vsw+5V)

Storage Temperature Range ………………. -65°C to 150°C

Junction Temperature……….………………...….…+150°C

ESD (Human Body Made) HMB……………...……….2KV

ESD (Machine Made) MM…………………………... 200V

Note1: Exceeding these ratings may damage the device.

Note2: The device is not guaranteed to function outside of its operating conditions
