1,前言

赛普拉斯(Cypress)公司是一家知名的电子芯片制造商。赛普拉斯在纽约股票交易所上市,在数据通信、消费类电子等广泛领域均提供芯片解决方案。

2020年4月16日赛普拉斯(Cypress)和英飞凌(infineon)同时对外发文宣布:infineon英飞凌已经完成总价值90亿欧元(合人民币693亿元)对Cypress赛普拉斯半导体公司的收购案。至此赛普拉斯成为英飞凌的一部分。

赛普拉斯(Cypress)为消费类电子、计算、数据通信、汽车、工业和太阳能等系统核心部分提供高性能的解决方案。

2,存储器(Memory)芯片命名规则

(1)NOR闪存(NOR Flash)芯片命名规则

1)一般NOR闪存芯片命名规则

第1组编号表示产品前缀

第2组编号表示闪存芯片系列

第3组编号表示闪存芯片家族

第4组编号表示电压

第5组编号表示闪存芯片容量

第6组编号表示闪存芯片制程工艺

第7组编号表示速度

第8组编号表示封装类型

第9组编号表示封装材料

第10组编号表示温度范围

第11组编号表示型号(其他订购选项)

第12组编号表示包装类型

6b7f12b1c08806f60f3f3802613af4bd.png图:闪存芯片命名规则(1~6组编号部分)

3d2ab8ffe142b1482c8a059050766d3a.png图:闪存芯片命名规则(7~12组编号部分)

2)车载级NOR闪存芯片命名规则

第1组编号表示产品前缀

第2组编号表示闪存芯片系列

第3组编号表示闪存芯片家族

第4组编号表示电压

第5组编号表示闪存芯片容量

第6组编号表示闪存芯片制程工艺

c31392f9bef9a51a1948f8813d20a901.png图:车载级闪存芯片命名规则

6392ddc6a3dabd31dd9c2542dba04472.png图:车载级闪存芯片命名规则(7~12组编号部分)

附:串行接口类型NOR闪存芯片对照表

fd258cfe42a80149a066566ff216b996.png图:串行接口类型NOR闪存产品对照表

附:并行接口类型NOR闪存芯片对照表

733aa71f33239d2a144f689595b3fa88.png图:并行接口类型NOR闪存芯片对照表

(2)闪存+随存(Flash+RAM)芯片命名规则

1)一般闪存+随存芯片命名规则

第1组编号表示产品前缀

第2组编号表示存储器芯片系列

第3组编号表示存储器芯片家族

第4组编号表示电压

第5组编号表示闪存芯片容量

第6组编号表示闪存芯片制程工艺

第7组编号表示随存容量

第8组编号表示封装类型

第9组编号表示封装材料(环保)

第10组编号表示温度范围

第11组编号表示型号(其他订购选项)

第12组编号表示包装类型

e7de3ecc03fcb1ba730984211104cbf4.png图:闪存+随存芯片命名规则(1~7组编号部分)

6ed710905ed667886624dedfd1a08d54.png图:闪存+随存芯片命名规则(8~12组编号部分)

2)车载级闪存+内存芯片命名规则

第1组编号表示产品前缀

第2组编号表示闪存芯片系列

第3组编号表示闪存芯片家族

第4组编号表示电压

第5组编号表示闪存芯片容量

第6组编号表示闪存芯片制程工艺

第7组编号表示内存容量

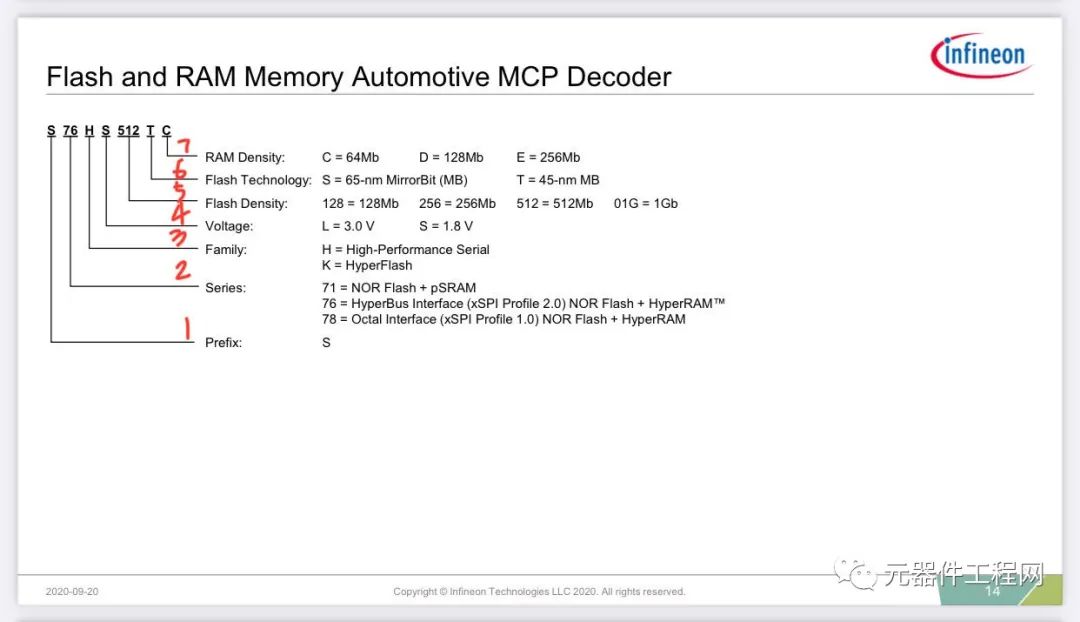

ca3d0e52e3bc69a95c8097b822917334.png图:车载级闪存+随存芯片命名规则

附:HyperBus存储器芯片对照表

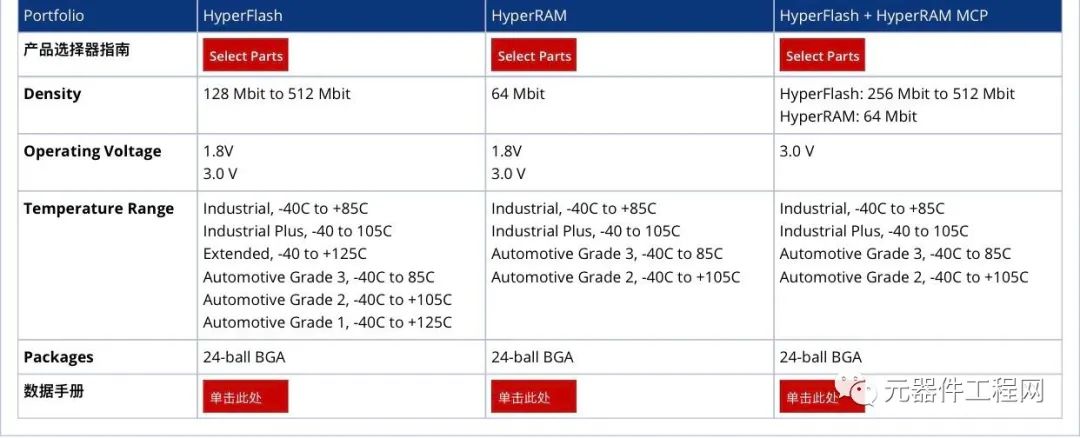

22aa92e38ce89c99cf8e1bd3583ae5bd.png图:HyperBus存储器芯片对照表

(3)铁电随机存取存储器(F-RAM)芯片命名规则

1)串行接口类型F-RAM芯片命名规则

I)SPI接口类型随存芯片命名规则

a)FM前缀系列SPI接口类型

第1组编号表示Cypress产品前缀

第2组编号表示SPI随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示闪存晶圆版本号

第6组编号表示封装类型

第7组编号表示包装方式

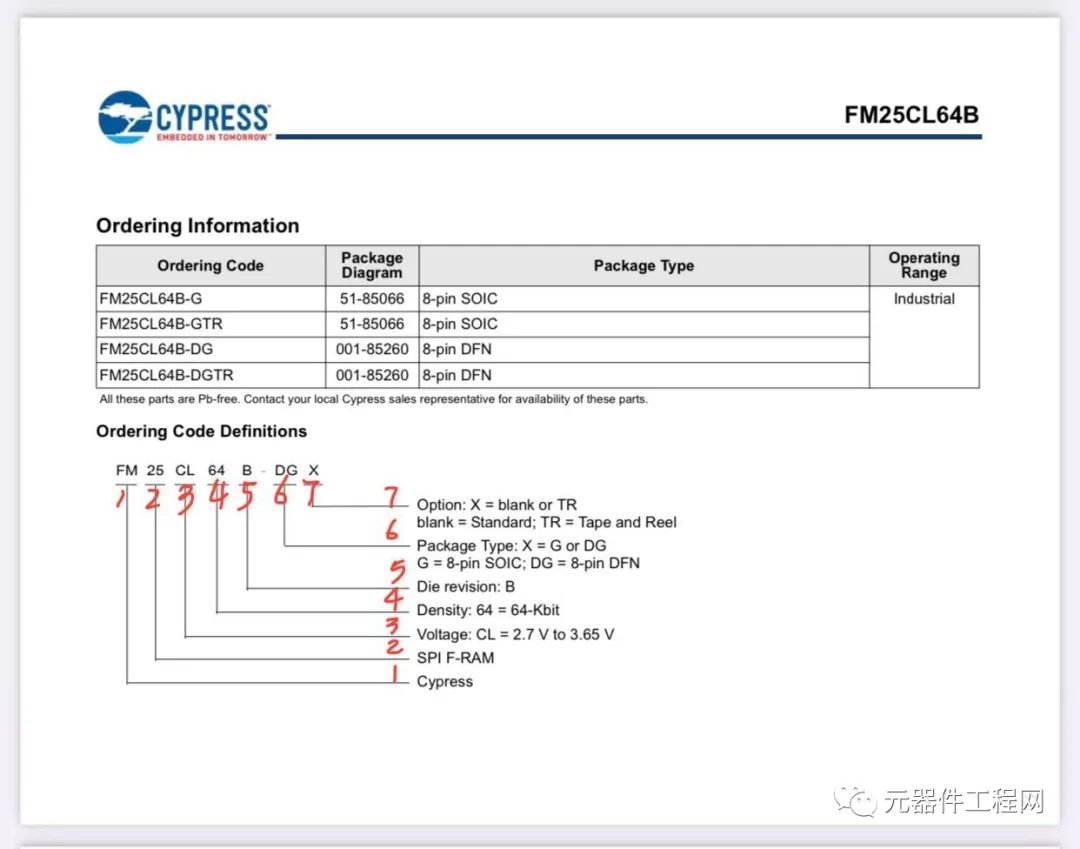

ca7c7a4d6a610290df5c8ee1b42a1ab5.png图:SPI接口类型随存芯片命名规则

c69d995017e250a2bd661cfe0284187d.png图:SPI接口类型随存芯片命名规则

b)CY前缀系列SPI接口类型

第1组编号表示Cypress产品前缀

第2组编号表示SPI接口随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示接口类型

第6组编号表示涌流控制

第7组编号表示频率

第8组编号表示封装类型

第9组编号表示环保要求

第10组编号表示温度范围

第11组编号表示包装方式

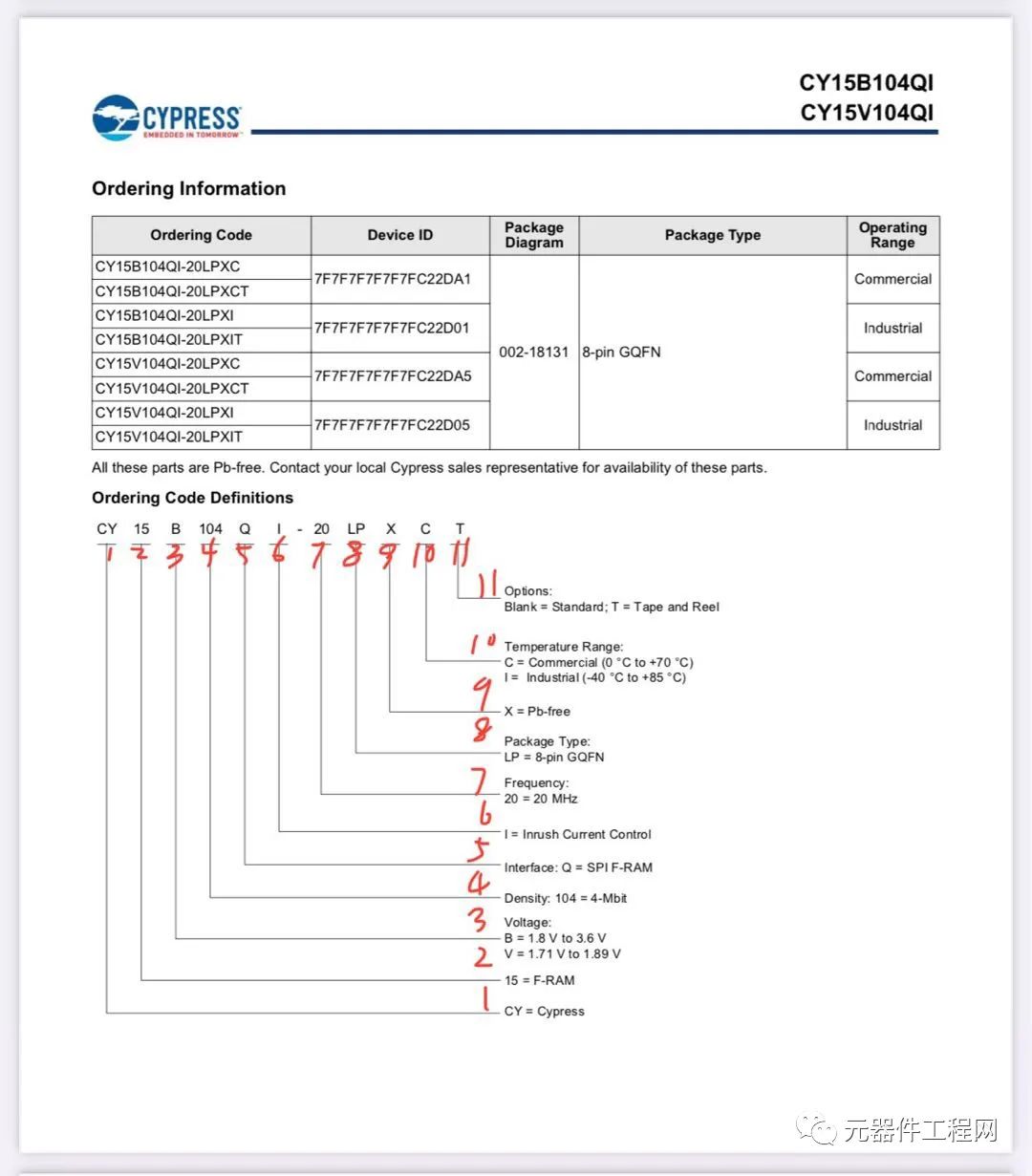

5352659c4ea0f7b2ca8bdfe86ec85494.png图:SPI接口类型随存芯片命名规则

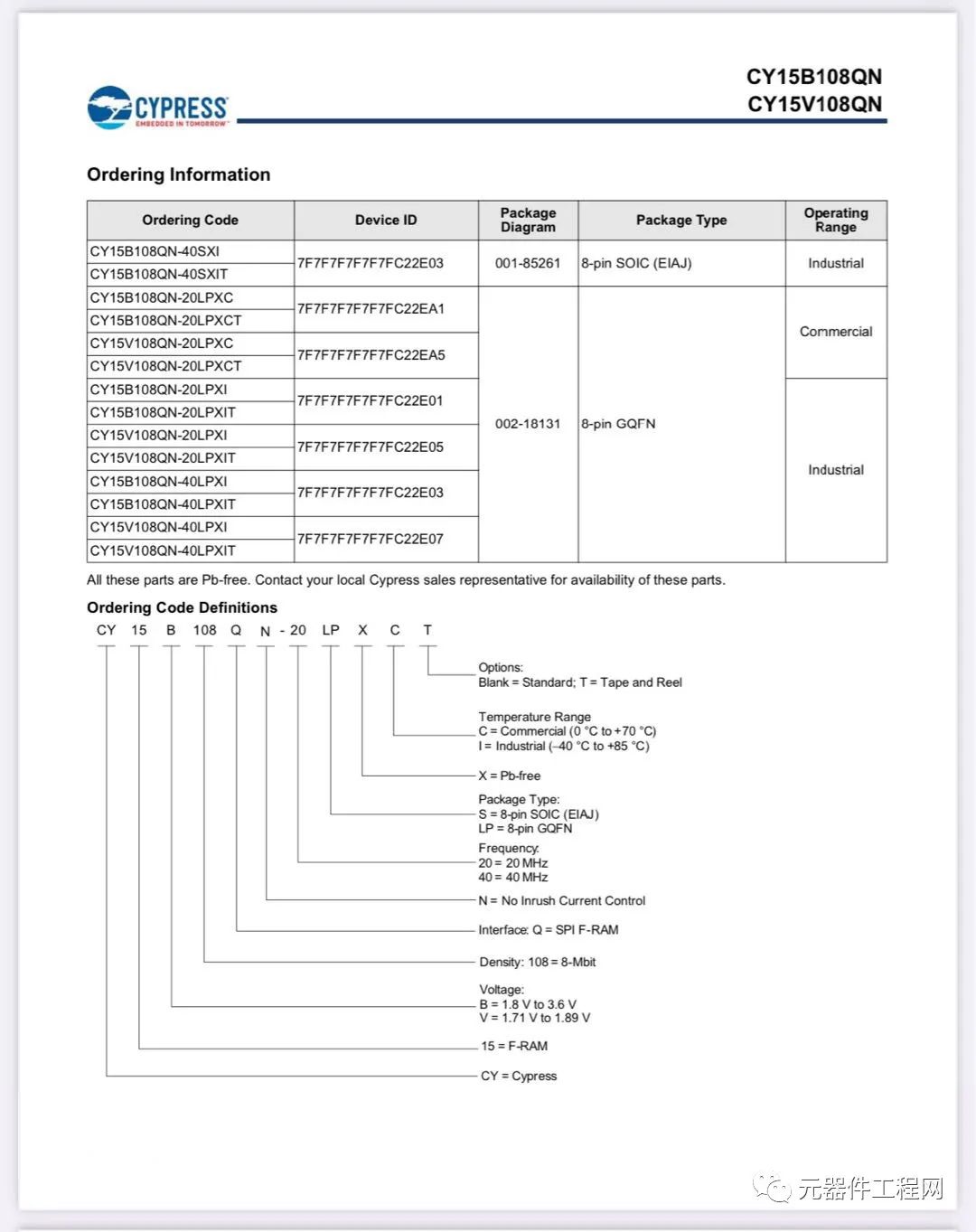

5b91f2d67f0760e3672777db8994d3cc.png图:SPI接口类型随存芯片命名规则

II)Q-SPI接口类型随存芯片命名规则

第1组编号表示Cypress产品前缀

第2组编号表示Q-SPI接口随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示接口类型

第6组编号表示涌流控制

第7组编号表示频率

第8组编号表示封装类型

第9组编号表示环保要求

第10组编号表示温度范围

第11组编号表示包装方式

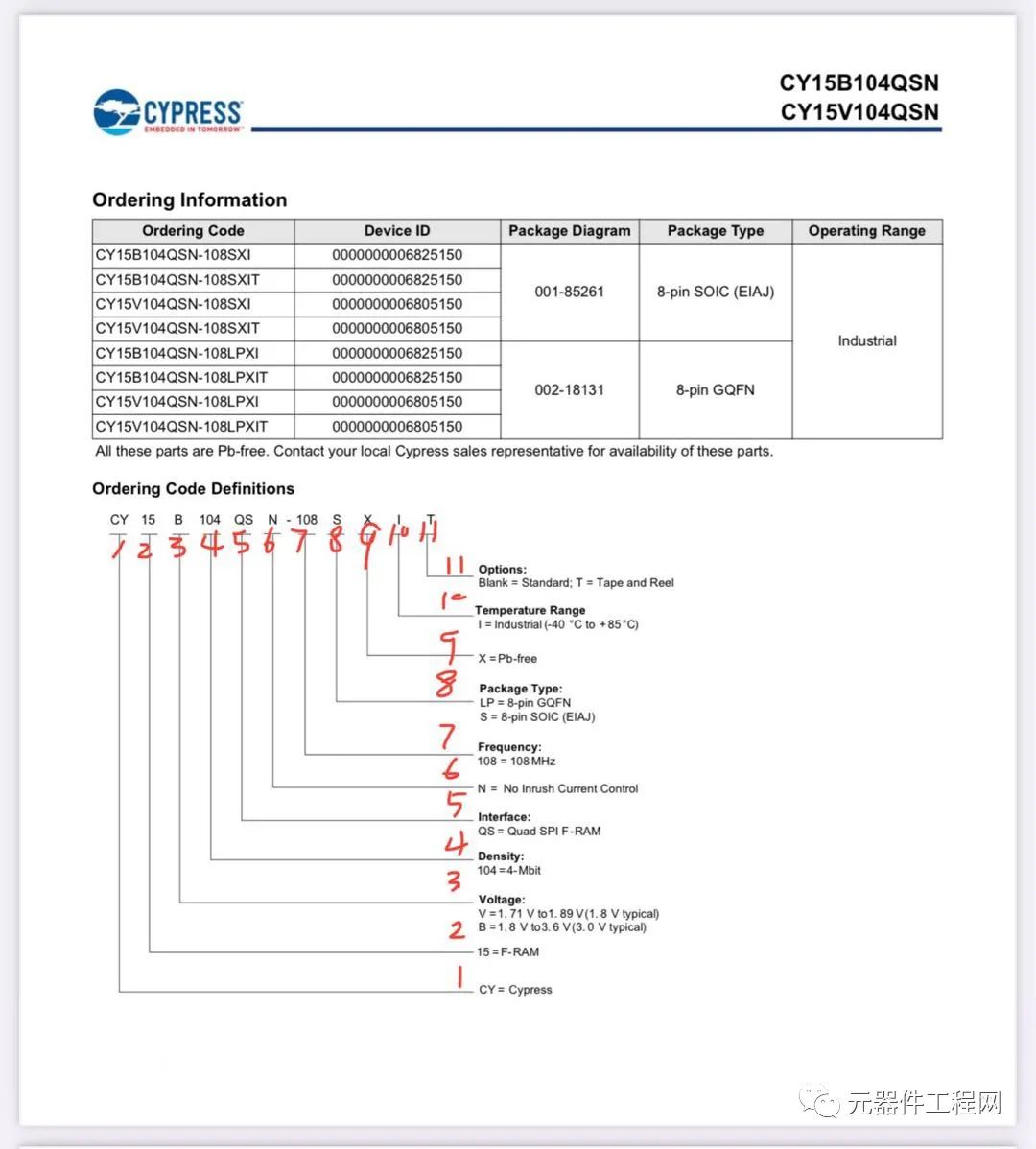

04b7c5da3c92a7bb74cd73ac685010fe.png图:Q-SPI接口类型随存芯片命名规则

III)I2C接口类型随存芯片命名规则

a)FM前缀系列I2C接口类型

第1组编号表示Cypress产品前缀

第2组编号表示SPI随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示闪存晶圆版本号

第6组编号表示封装类型

第7组编号表示包装方式

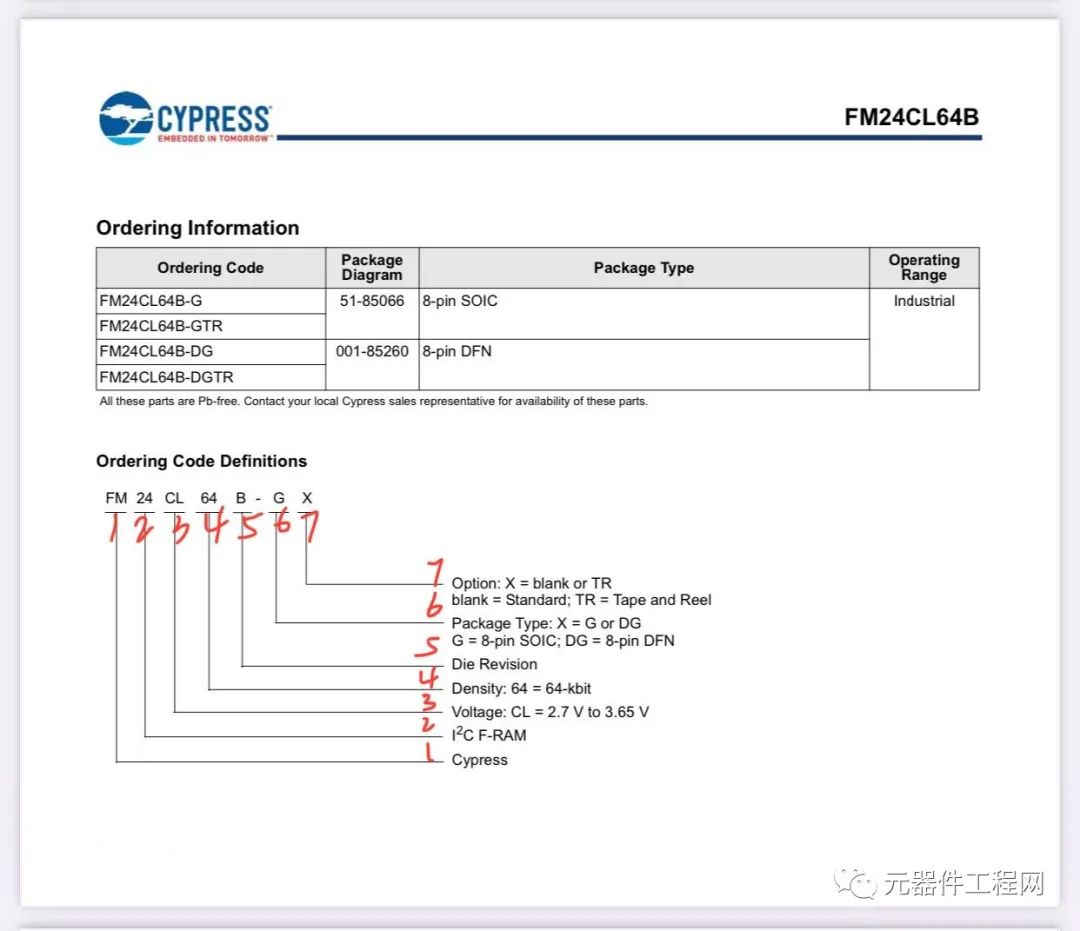

1f124a34cca33696420600524e0f375d.png图:I2C接口类型随存芯片命名规则

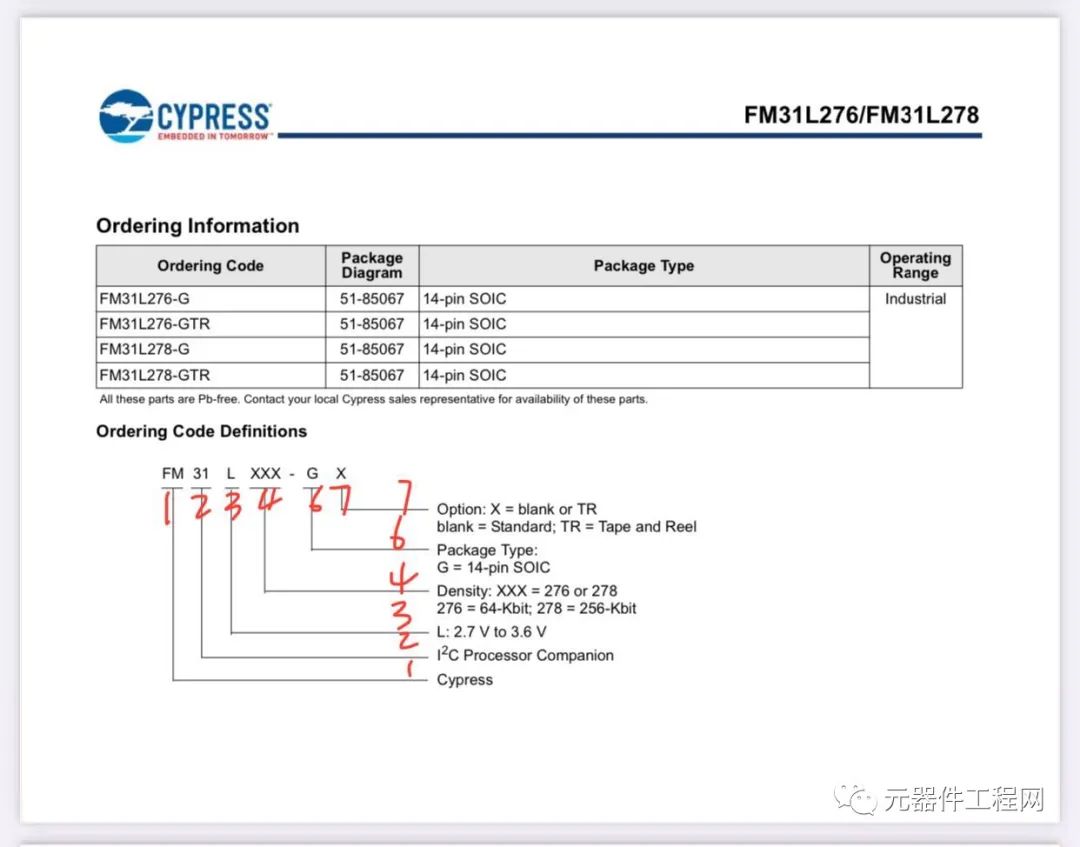

387e1f27dd205f8fb9d46a49bd358ceb.png图:I2C接口类型随存芯片命名规则

b)CY前缀系列I2C接口类型

第1组编号表示Cypress产品前缀

第2组编号表示I2C随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示接口类型

第6组编号表示封装类型

第7组编号表示环保要求

第8组编号表示温度范围

第9组编号表示包装方式

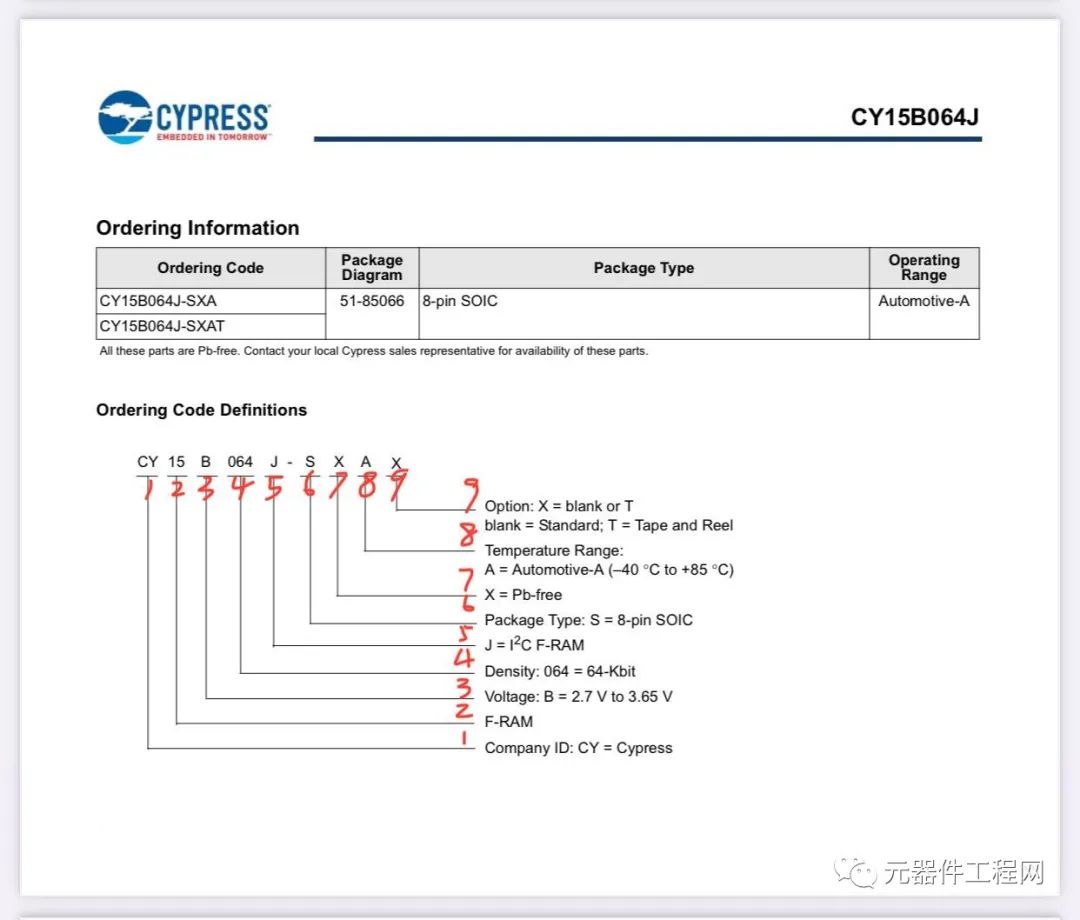

5071ebce8291f06cb53fbb5f1a86e03d.png图:I2C接口类型随存芯片命名规则

2)并行接口类型F-RAM芯片命名规则

a)FM前缀系列并行接口类型

第1组编号表示Cypress产品前缀

第2组编号表示随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示随存晶圆版本号

第6组编号表示封装类型

第7组编号表示包装方式

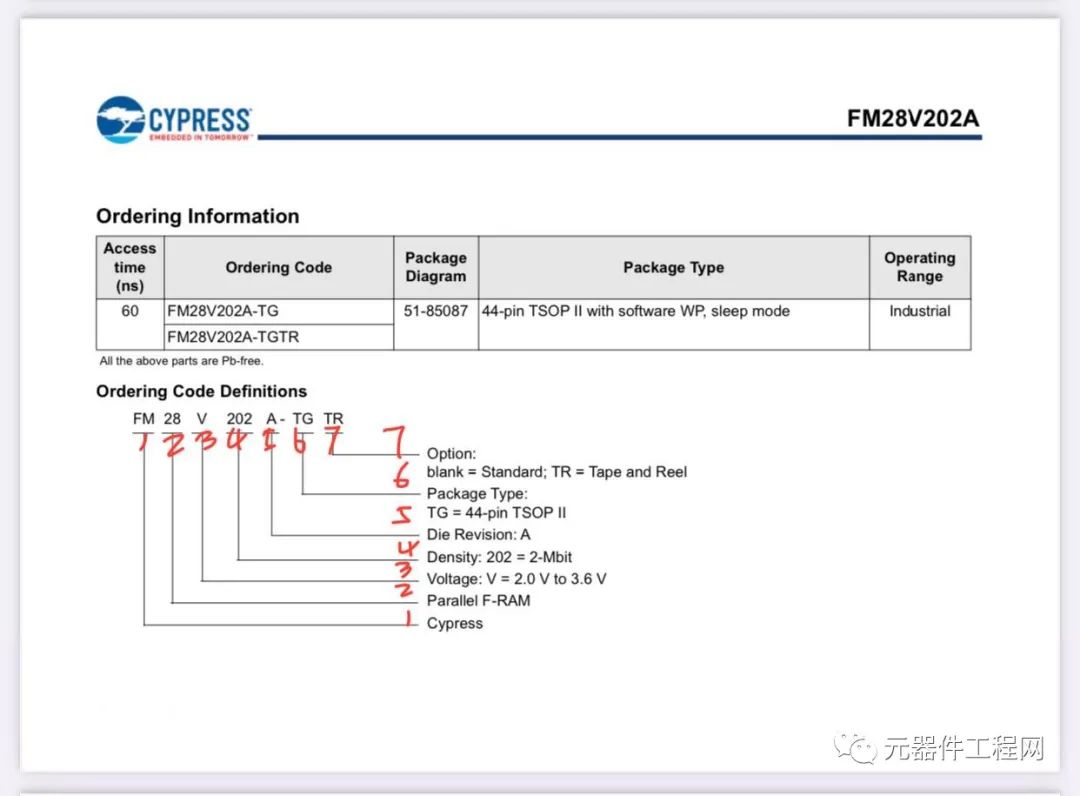

df3fa489b294183692f7849f208dcacc.png图:并行接口类型随存芯片命名规则

b)FM前缀系列并行接口类型

第1组编号表示Cypress产品前缀

第2组编号表示随存芯片容量

第3组编号表示电压

第4组编号表示数据总线

第5组编号表示访问时间

第6组编号表示封装类型

第7组编号表示包装方式

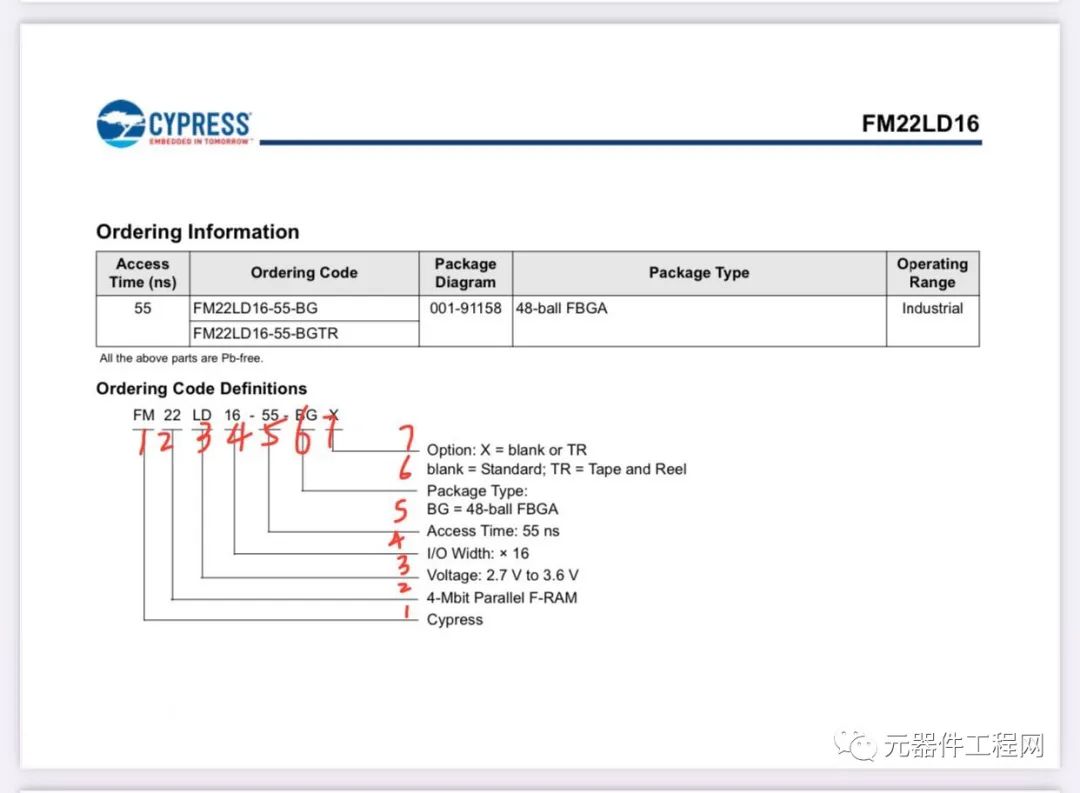

dbf1428a146b2a28c88957a5261a7d81.png图:并行接口类型随存芯片命名规则

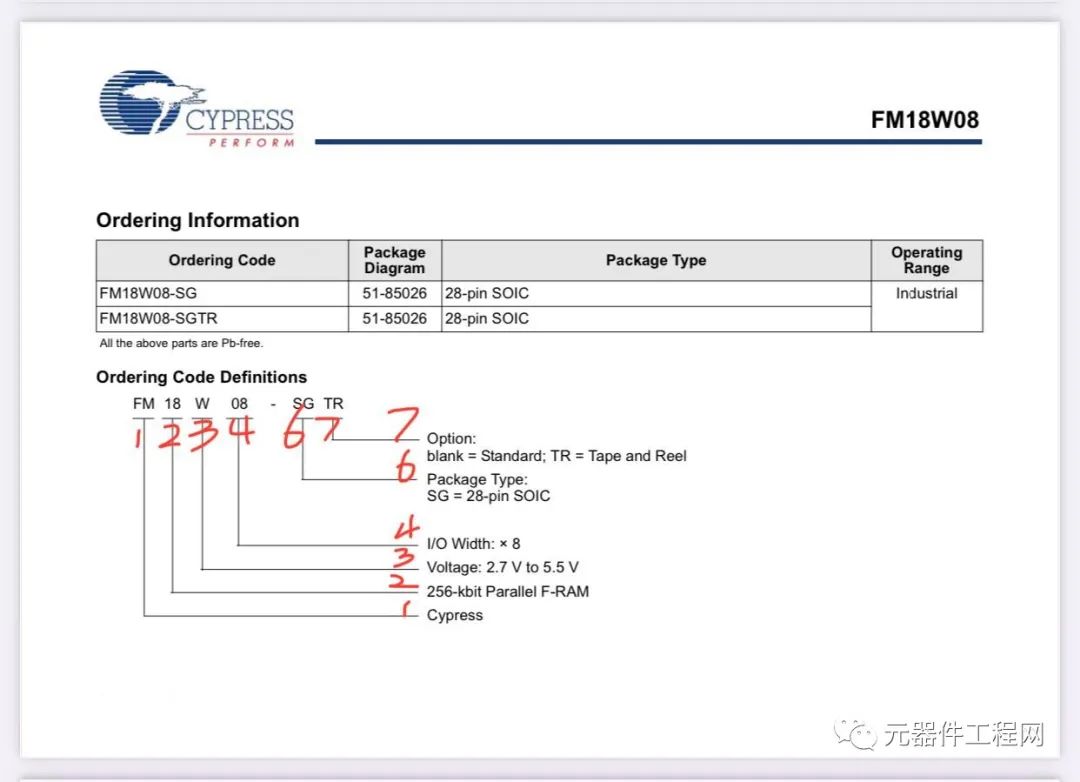

b169ee104ef50a1d1073cad48eb6689d.png图:并行接口类型随存芯片命名规则

719629de40c450e6600f7bcfc134a135.png图:并行接口类型随存芯片命名规则

c)CY前缀系列并行接口类型

第1组编号表示Cypress产品前缀

第2组编号表示随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示数据总线

第6组编号表示封装类型

第7组编号表示访问时间

第8组编号表示环保要求

第9组编号表示温度范围

第10组编号表示包装方式

dcbdd847628bfceebb01be914928d362.png图:并行接口类型随存芯片命名规则

附:铁电随机存取存储器芯片对照表

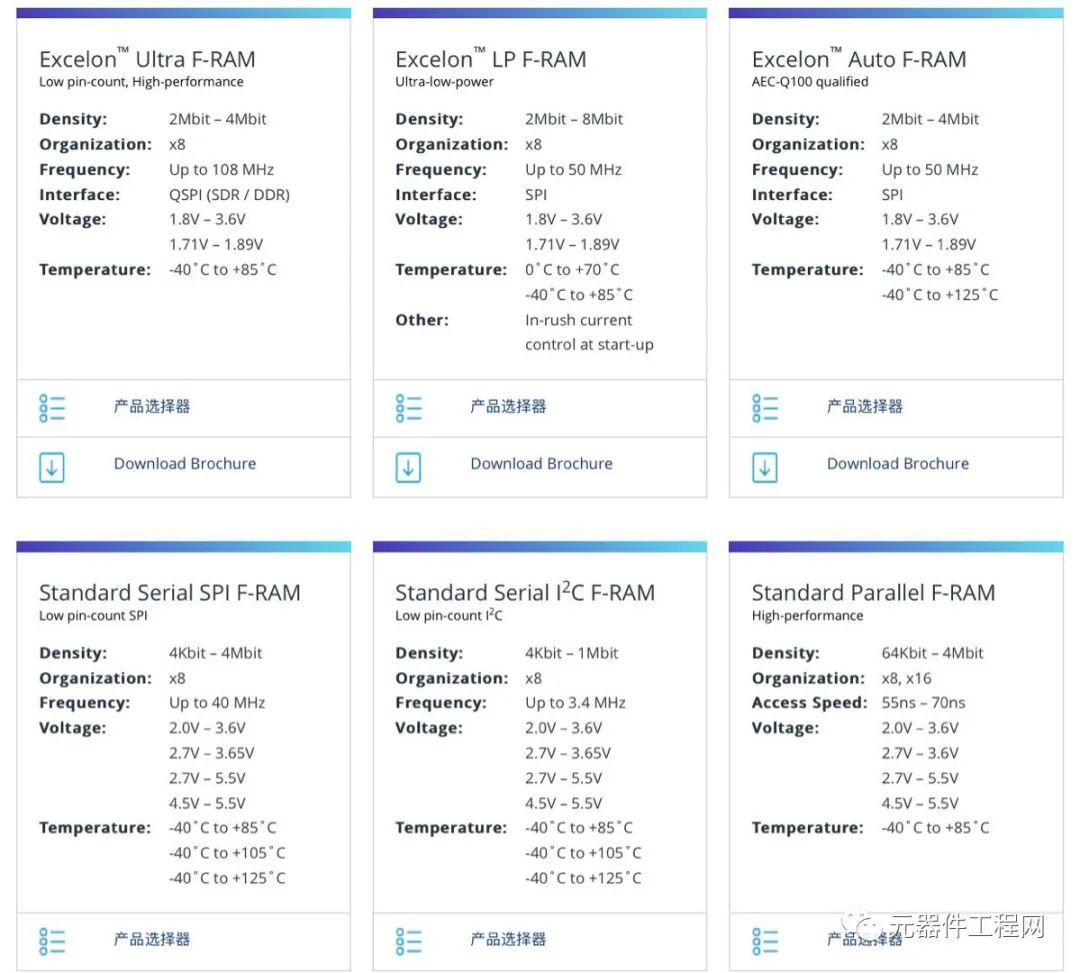

39ea580f16bf76ef68bc1f88268c48ac.png图:铁电随机存取存储器芯片对照表

(4)静态随机存取存储器(SRAM)芯片命名规则

1)非易失性静态随存(nvSRAM)

I)串行(SPI)接口类型

第1组编号表示Cypress产品前缀

第2组编号表示随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示SPI串行接口类型

第6组编号表示晶圆版本

第7组编号表示频率

第8组编号表示封装类型

第9组编号表示封装环保材料

第10组编号表示温度范围

第11组编号表示包装方式

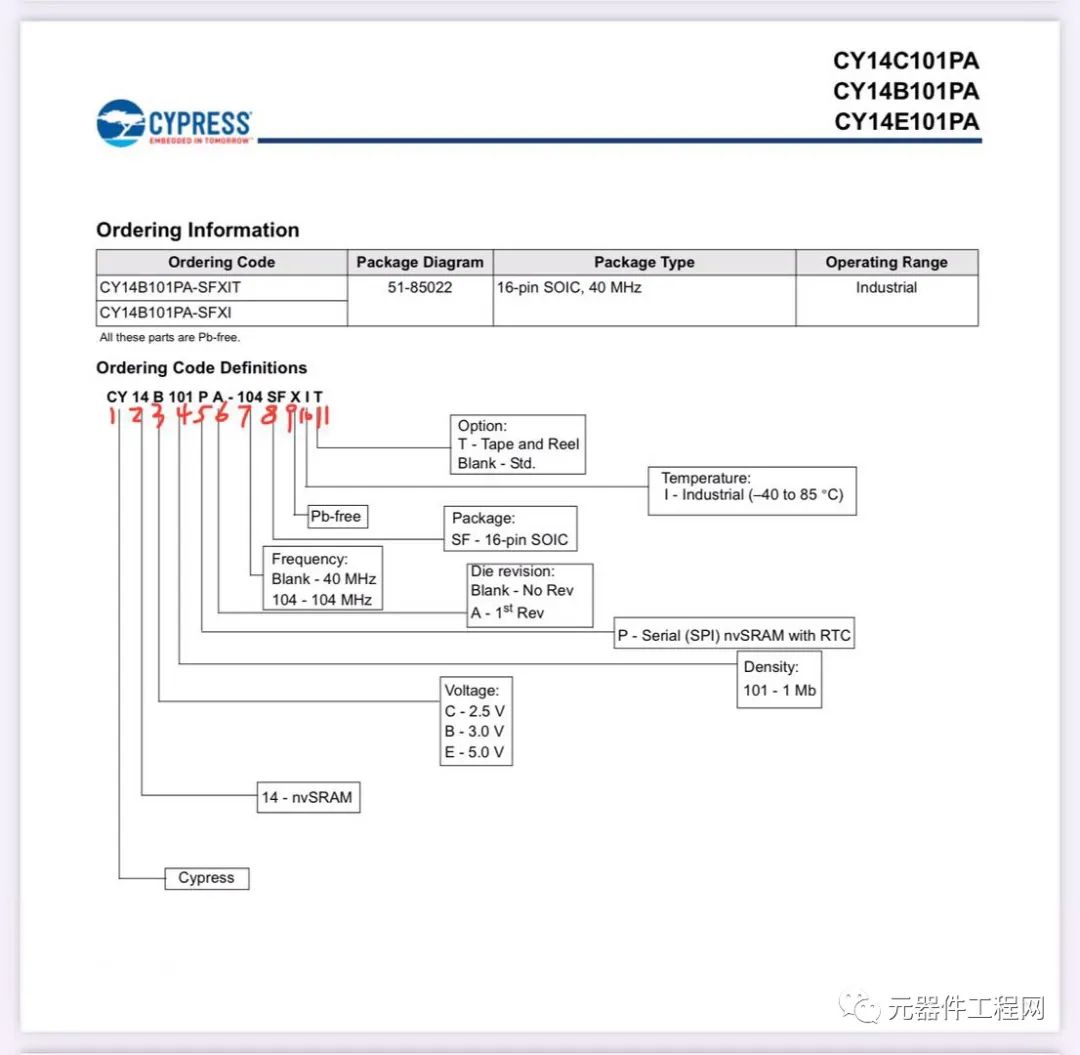

cf68548f5f4265da158954695d707b55.png图:SPI接口类型nvSRAM芯片命名规则

II)串行(I2C)接口类型

第1组编号表示Cypress产品前缀

第2组编号表示随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示I2C串行接口类型

第6组编号表示封装类型

第7组编号表示封装环保材料

第8组编号表示温度范围

第9组编号表示包装方式

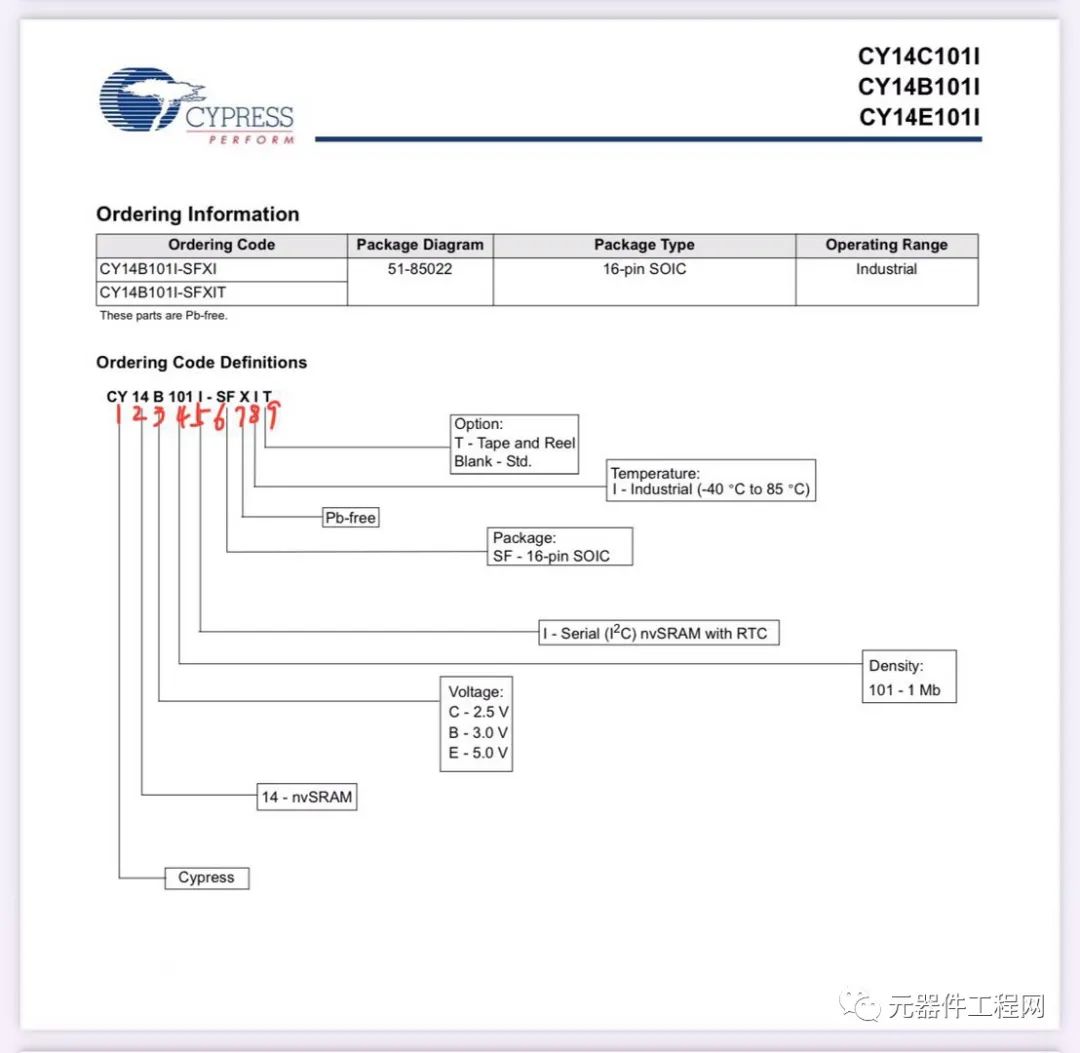

86463ea6b07d98d1976a5a16d203a84a.png图:I2C接口类型nvSRAM芯片命名规则

III)并行接口类型

第1组编号表示Cypress产品前缀

第2组编号表示随存芯片系列

第3组编号表示电压

第4组编号表示随存芯片容量

第5组编号表示数据总线

第6组编号表示晶圆版本

第7组编号表示封装类型

第8组编号表示速度

第9组编号表示封装环保材料

第10组编号表示温度范围

第11组编号表示包装方式

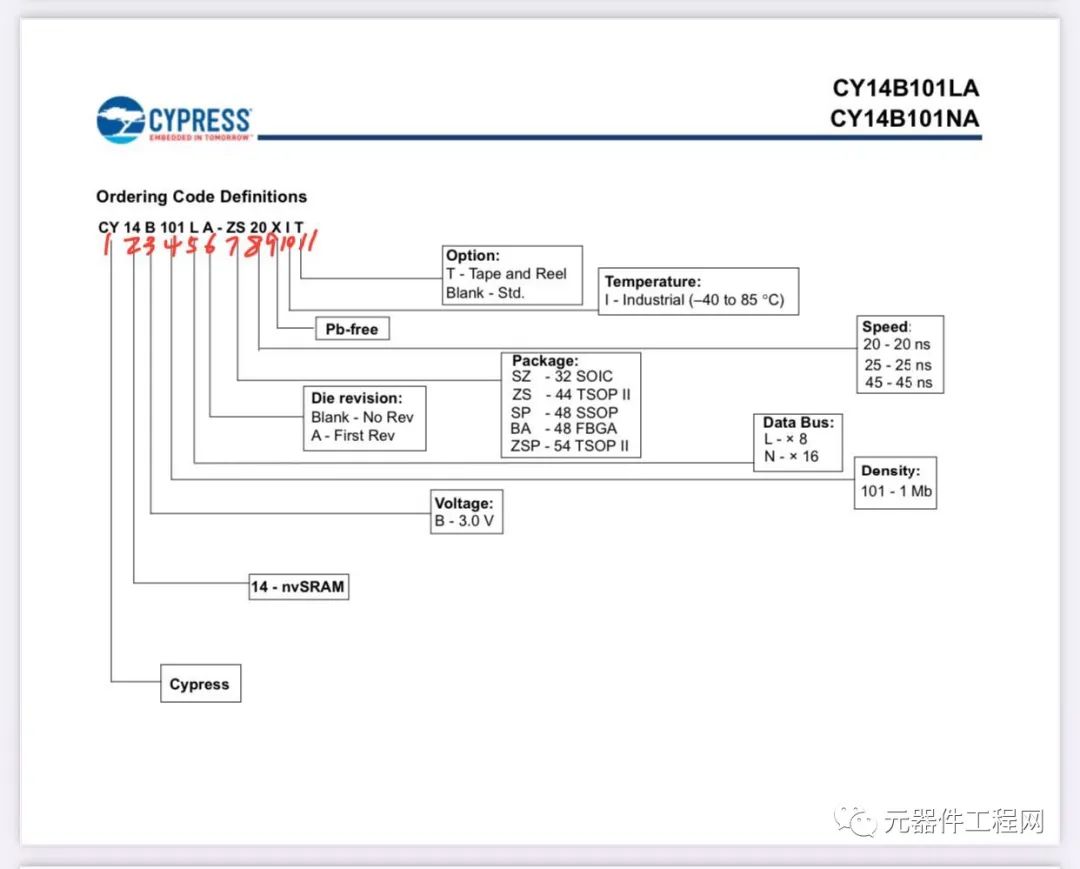

7962c35d8a98a4f0d668c65ab1ce3bac.png图:并行接口类型nvSRAM芯片命名规则

附:非易失性静态随存芯片对照表

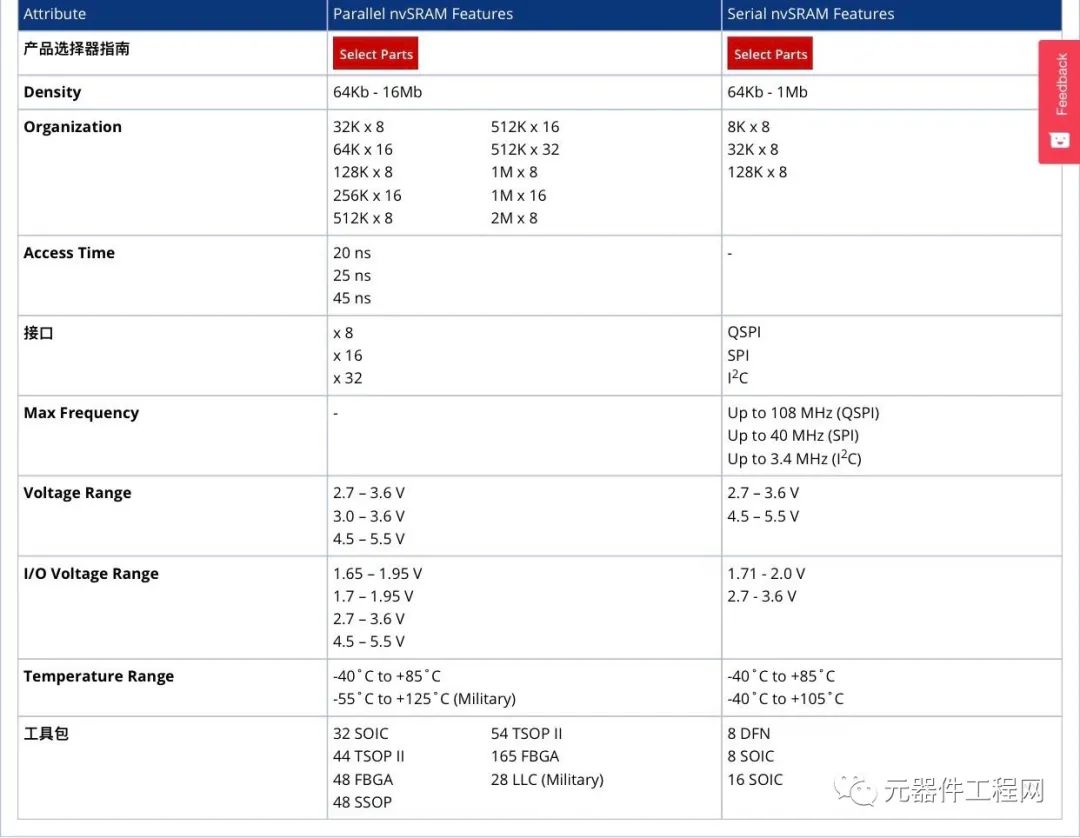

a5e4b043647d5c3f01179768b79c3019.png图:非易失性静态随存芯片对照表

2)异步静态随存(AsynSRAM)芯片命名规则

I)快速异步静态随存芯片命名规则

第1组编号表示Cypress产品前缀

第2组编号表示SRAM代号

第3组编号表示CMOS技术

第4组编号表示快速特性

第5组编号表示容量

第6组编号表示数据总线

第7组编号表示制程工艺

第8组编号表示电压

第9组编号表示速度

第10组编号表示封装类型

第11组编号表示封装环保材料

第12组编号表示温度范围

第13组编号表示包装方式

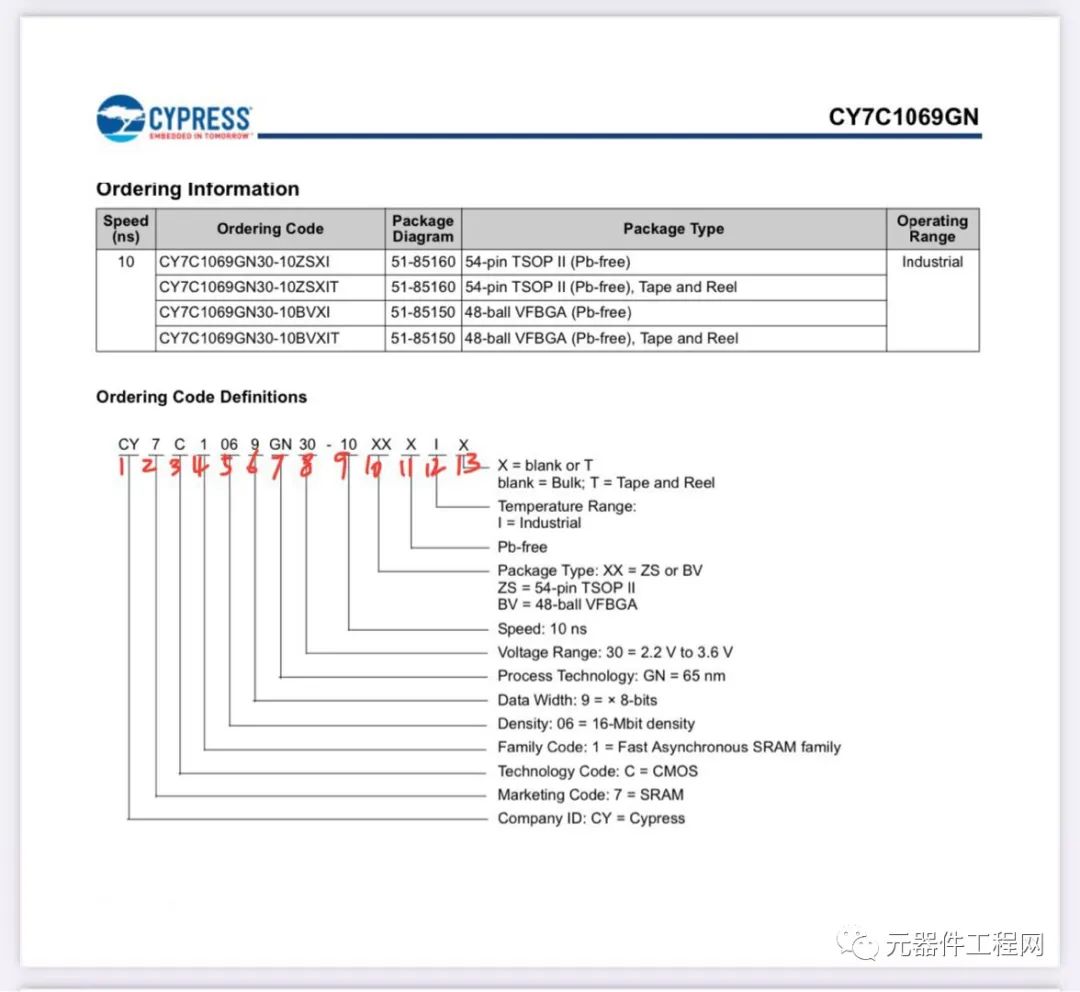

9effd118695310d13ed016422ed7509a.png图:快速异步静态随存芯片命名规则

II)低功率异步静态随存芯片命名规则

第1组编号表示Cypress产品前缀

第2组编号表示SRAM代号

第3组编号表示容量

第4组编号表示数据总线

第5组编号表示制程工艺

第6组编号表示电压

第7组编号表示低功率特性

第8组编号表示速度

第9组编号表示封装类型

第10组编号表示封装环保材料

第11组编号表示温度范围

第12组编号表示包装方式

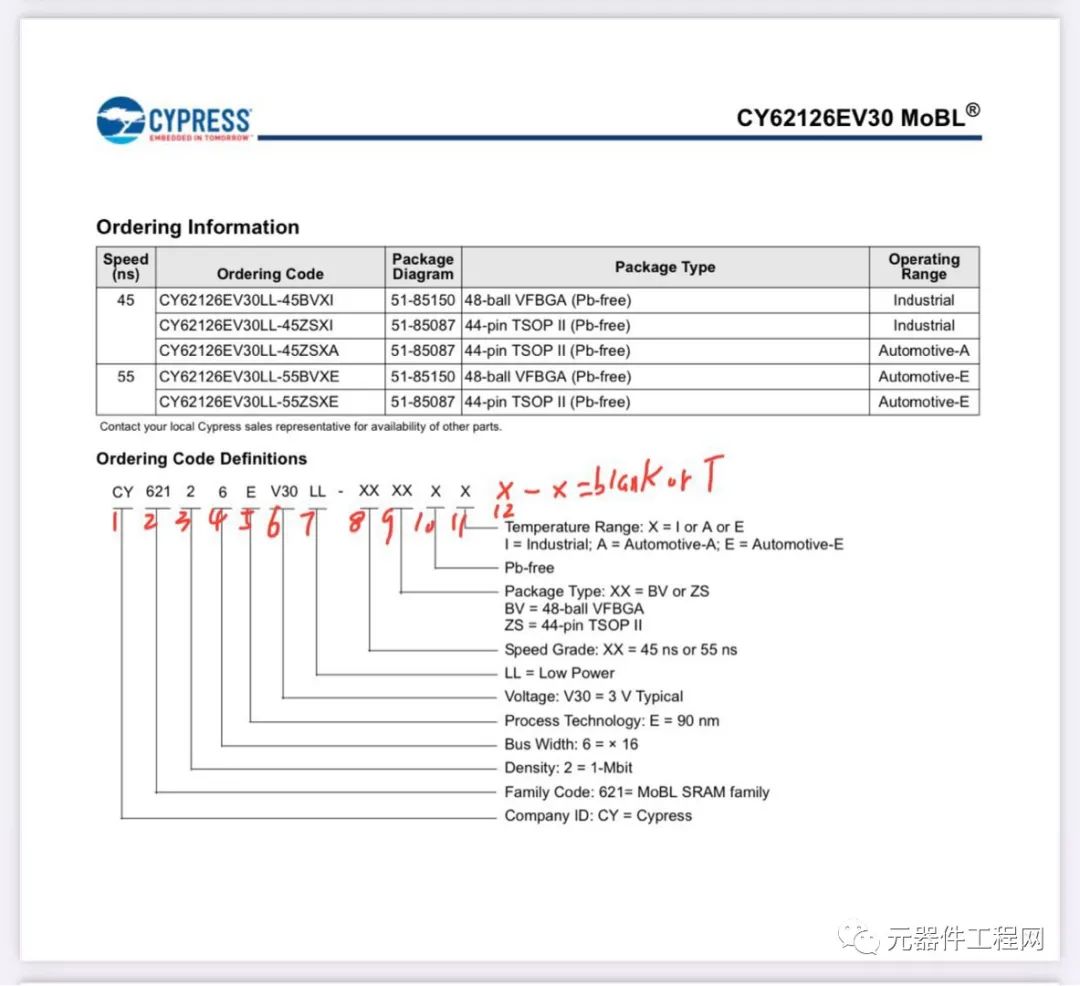

081256aa413e1a35ecfbb5980b9d489f.png图:低功率异步静态随存芯片命名规则

III)ECC异步静态随存芯片命名规则

第1组编号表示Cypress产品前缀

第2组编号表示SRAM代号

第3组编号表示容量

第4组编号表示数据总线

第5组编号表示制程工艺

第6组编号表示ECC特性

第7组编号表示电压

第8组编号表示速度

第9组编号表示封装类型

第10组编号表示封装环保材料

第11组编号表示温度范围

第12组编号表示包装方式

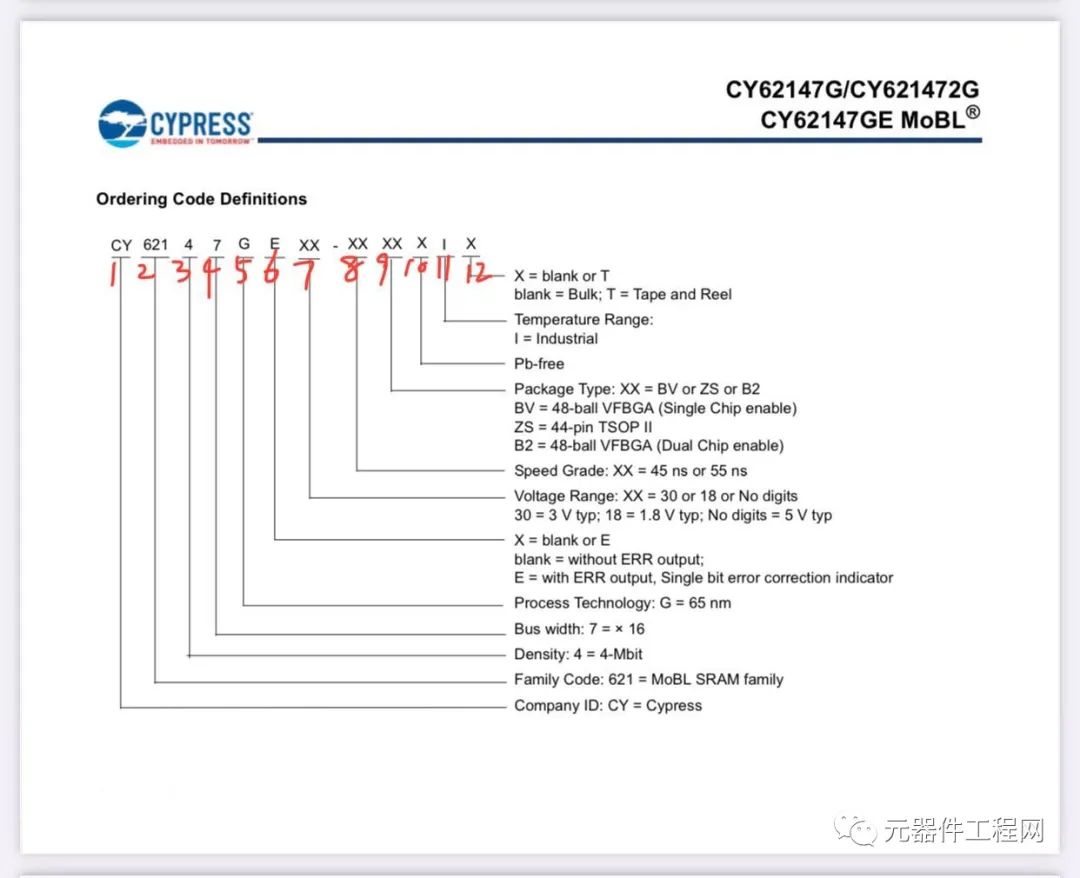

58e6cc6f9abcf2edac409290a66cb442.png图:ECC异步静态随存芯片命名规则

附:异步静态随存芯片对照表

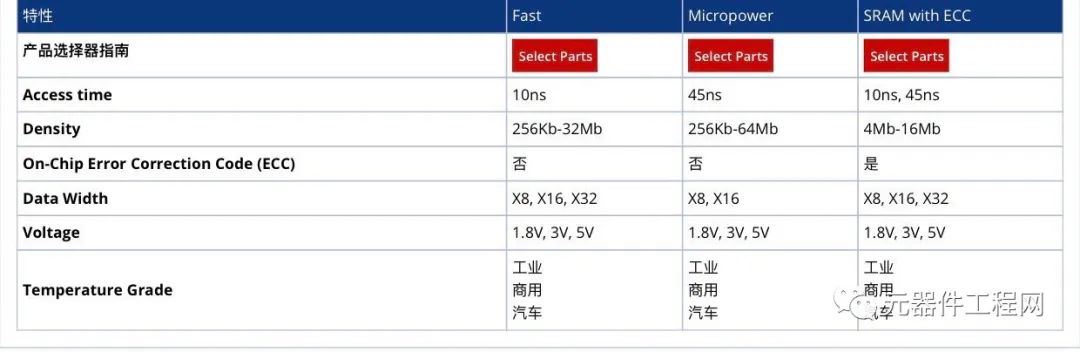

c5dc4d1ad402ebb5ad9446b1e89a72c2.png图:异步静态随存芯片对照表

3)同步静态随存(SynSRAM)芯片命名规则

I)标准同步和NoBL系列

第1组编号表示Cypress产品前缀

第2组编号表示SRAM代号

第3组编号表示CMOS技术

第4组编号表示容量代码

第5组编号表示制程工艺

第6组编号表示ECC特性(NA)

第7组编号表示电压

第8组编号表示速度

第9组编号表示封装类型

第10组编号表示封装环保材料

第11组编号表示温度范围

第12组编号表示包装方式(NA)

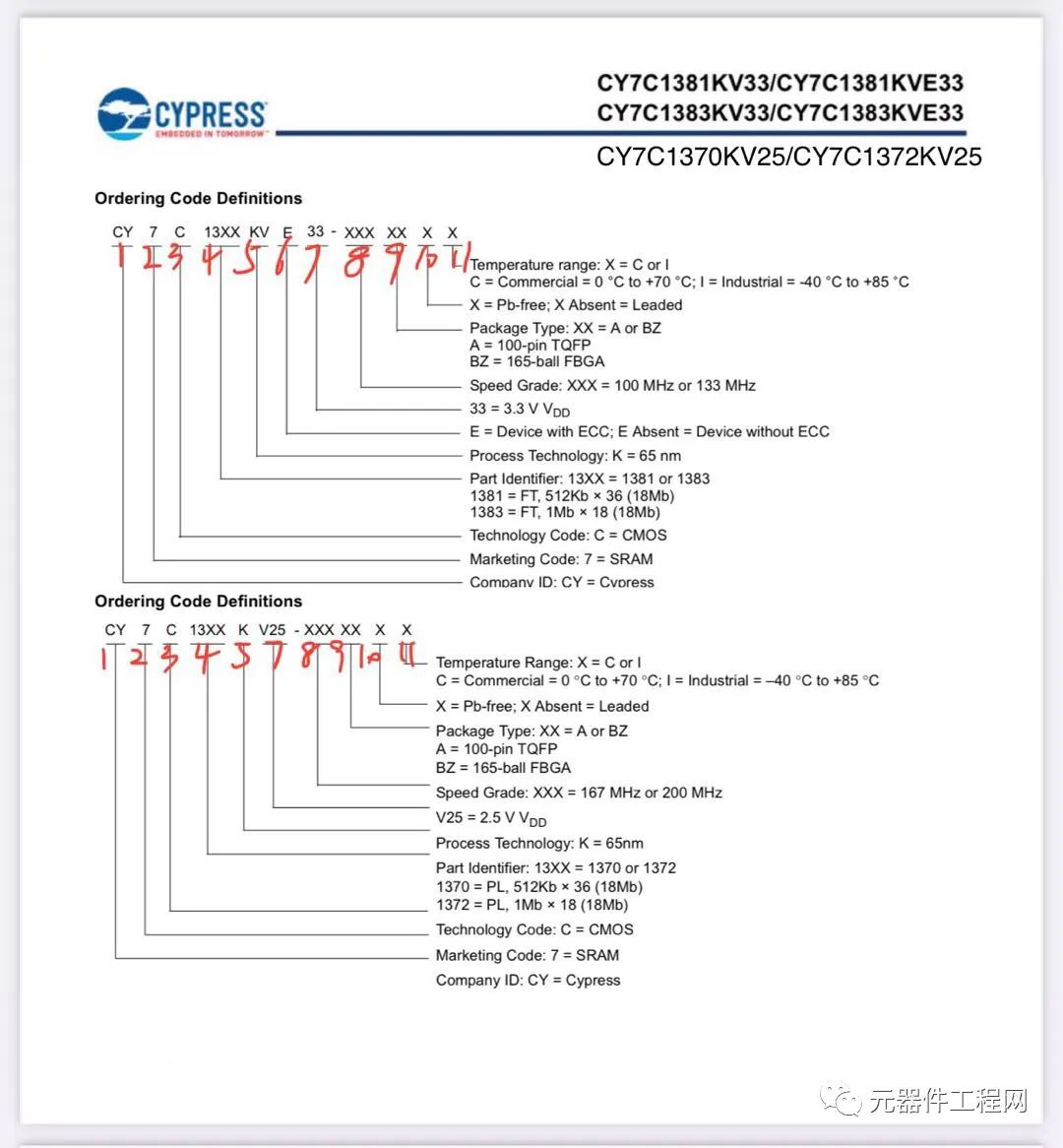

13c7213ff076dd2fba116f8e8b189907.png同步静态随存芯片命名规则

II)QDR系列

第1组编号表示Cypress产品前缀

第2组编号表示SRAM代号

第3组编号表示CMOS技术

第4组编号表示容量代码

第5组编号表示制程工艺

第6组编号表示(NA)

第7组编号表示电压

第8组编号表示速度(频率)

第9组编号表示封装类型

第10组编号表示封装环保材料

第11组编号表示温度范围

第12组编号表示包装方式(NA)

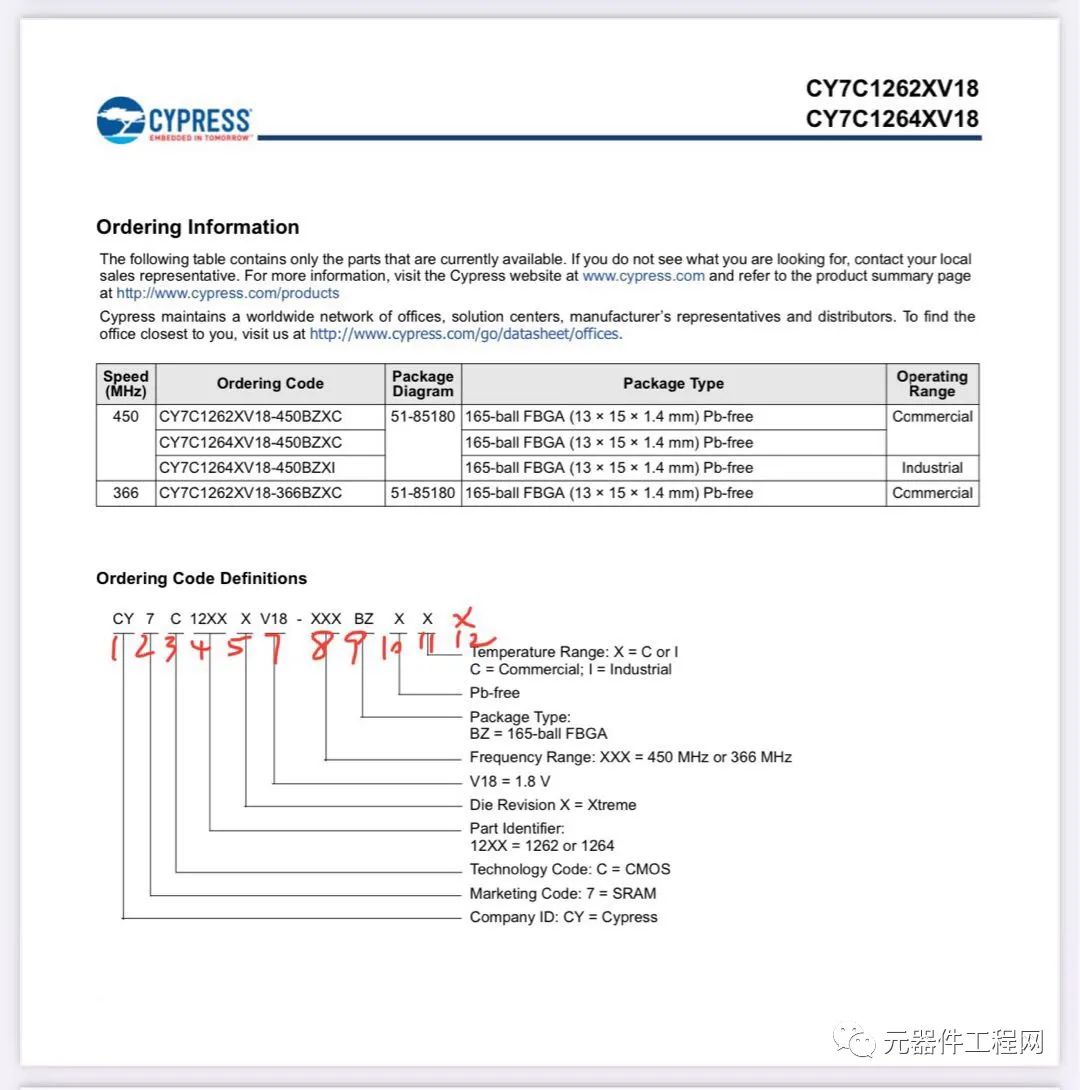

831c64ea402ae1fee0b73f727c0ee92d.png图:QDR-II同步静态随存芯片命名规则

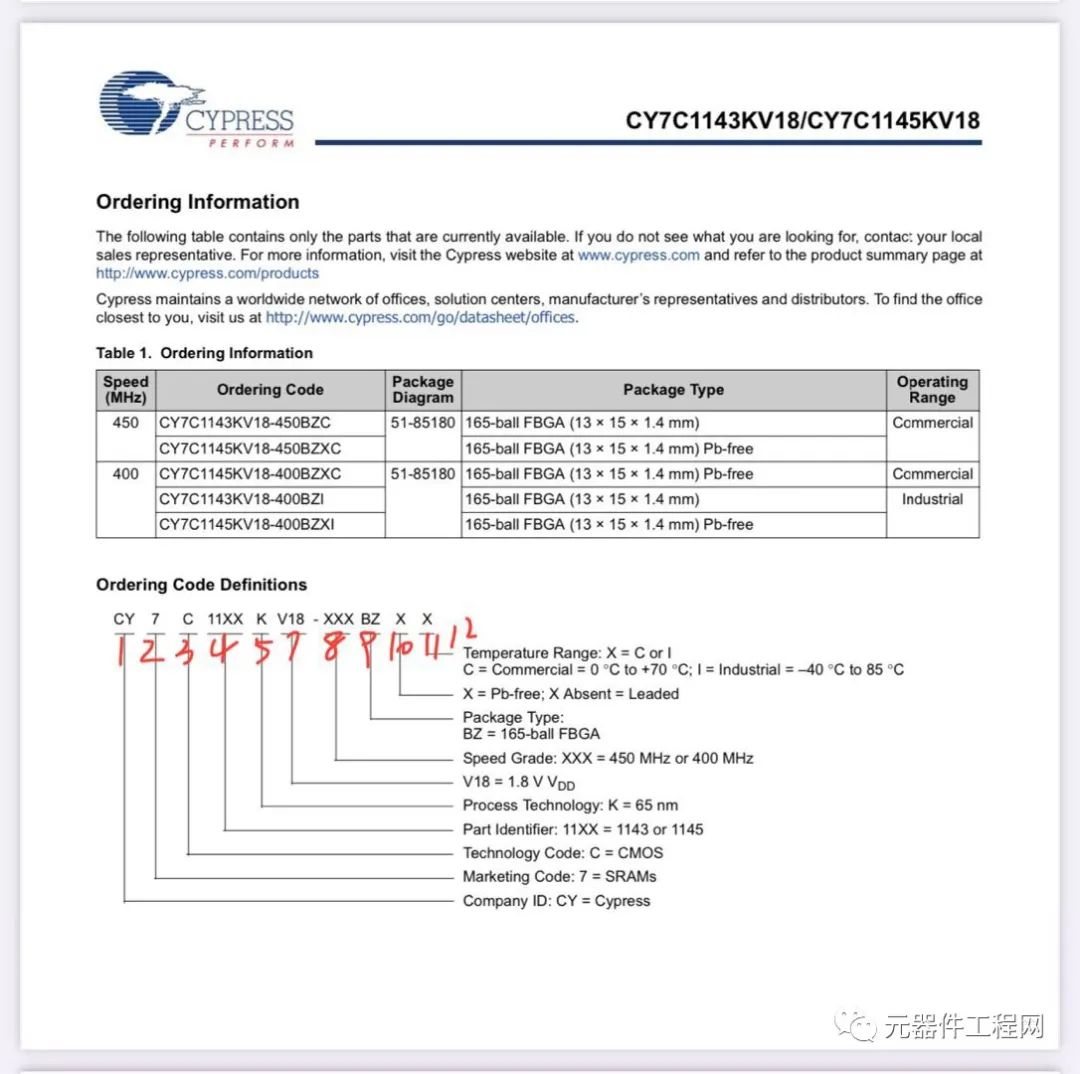

1b00b510ae0fad78560e8c926fdde908.png图:QDR-II+同步静态随存芯片命名规则

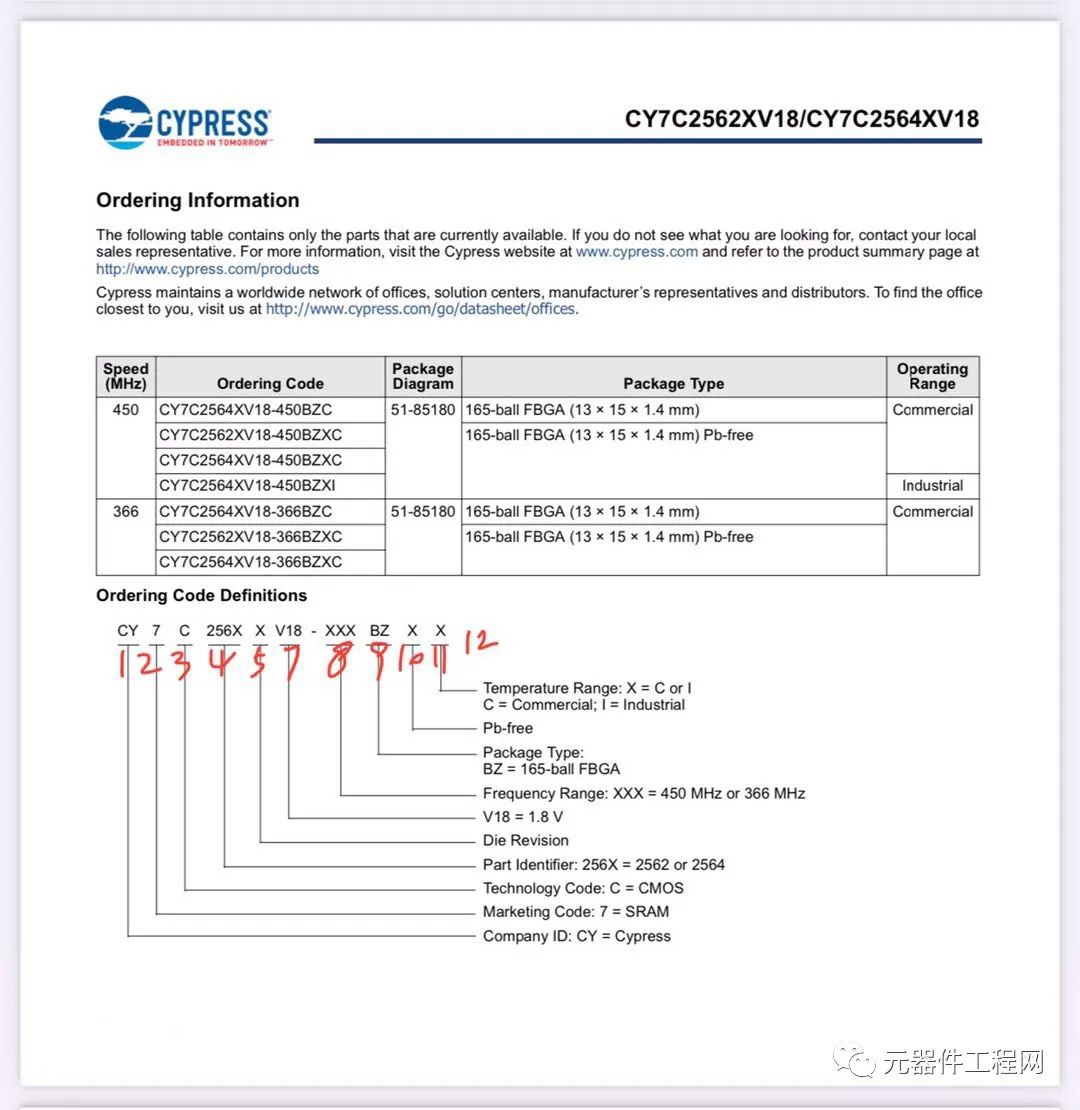

c88771650addc596282066a26523dcfd.png图:QDR-II+Xtreme同步静态随存芯片命名规则

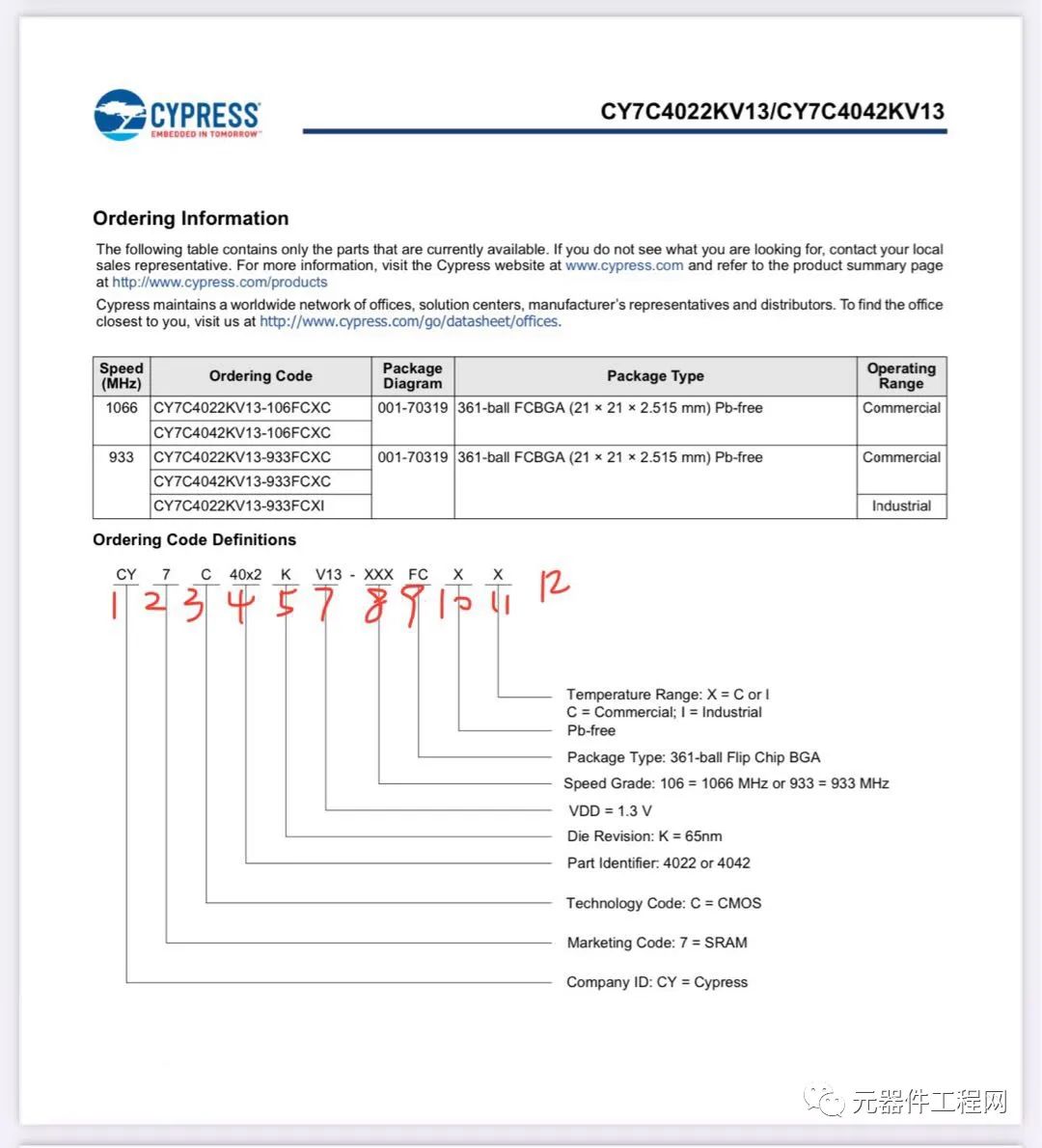

6e39e8596e06805845c47bf50c547ae3.png图:QDR-IV同步静态随存芯片命名规则

附:同步静态随存芯片对照表

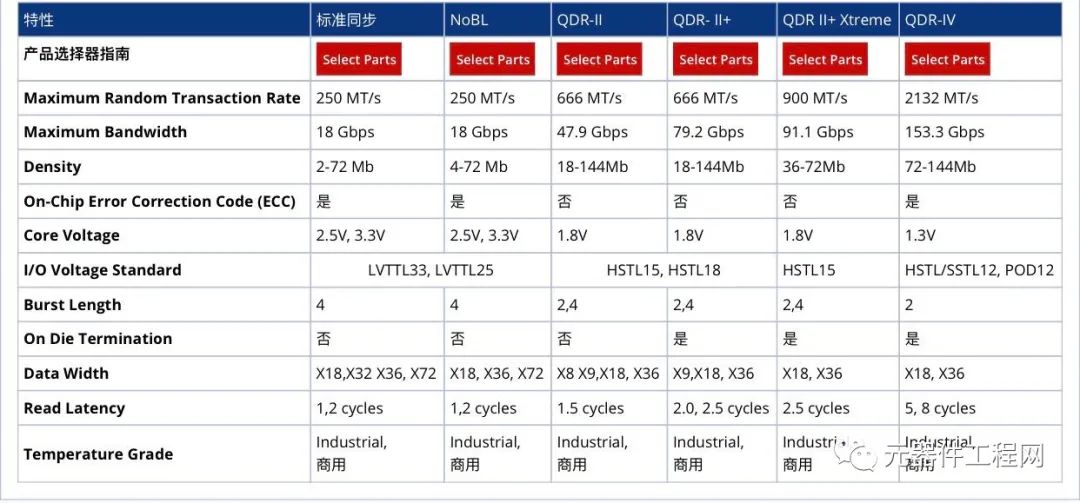

8ac1a6d85d60603ca6b5393f5d910c39.png图:同步静态随存芯片对照表

(5)HyperBus存储器芯片命名规则

1)HyperFlash闪存芯片命名规则

第1组编号表示HyperFlash芯片家族

第2组编号表示芯片容量

第3组编号表示制程工艺

第4组编号表示速度

第5组编号表示封装类型

第6组编号表示封装环保材料

第7组编号表示温度范围

第8组编号表示型号(其他订购选项)

第9组编号表示包装方式

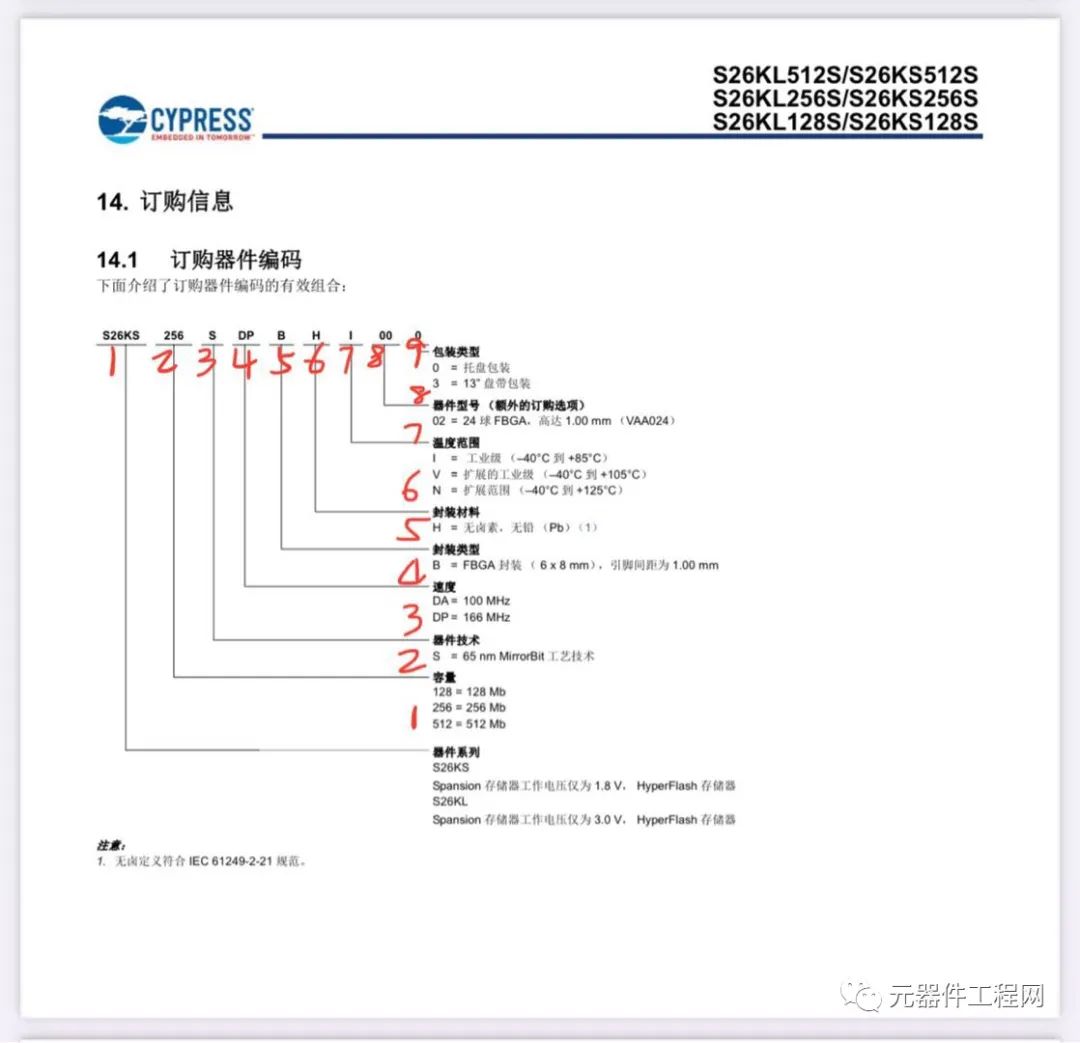

7886934031ce74932004f8d7bbecc2e5.png图:HyperFlash芯片命名规则

2)HyperRAM随存芯片命名规则

第1组编号表示HyperRAM芯片家族

第2组编号表示芯片容量

第3组编号表示制程工艺

第4组编号表示速度

第5组编号表示封装类型

第6组编号表示封装环保材料

第7组编号表示温度范围

第8组编号表示型号(其他订购选项)

第9组编号表示包装方式

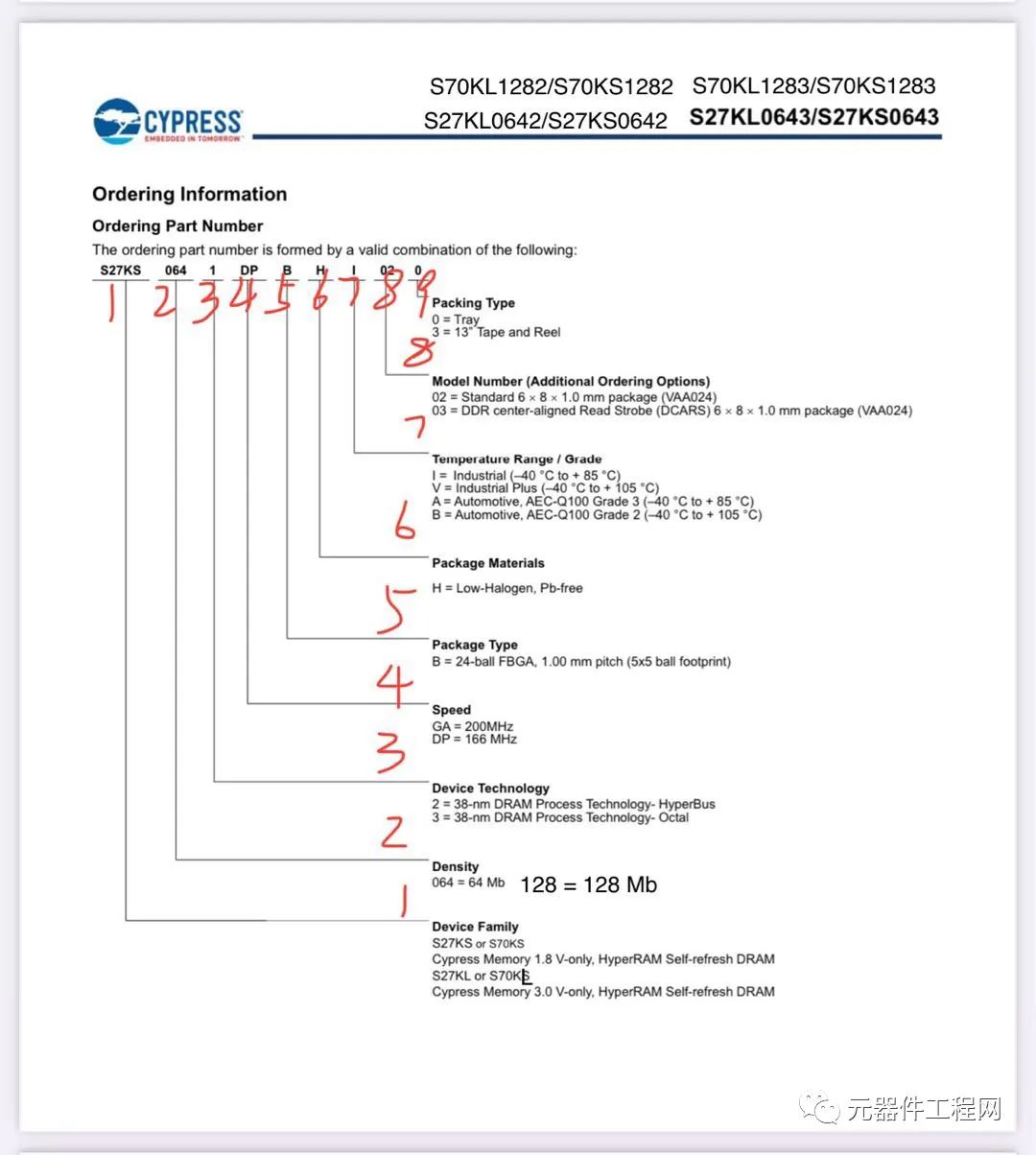

62e8bf0f1b085e2eeead24e92fa22d8e.png图:HyperRAM芯片命名规则

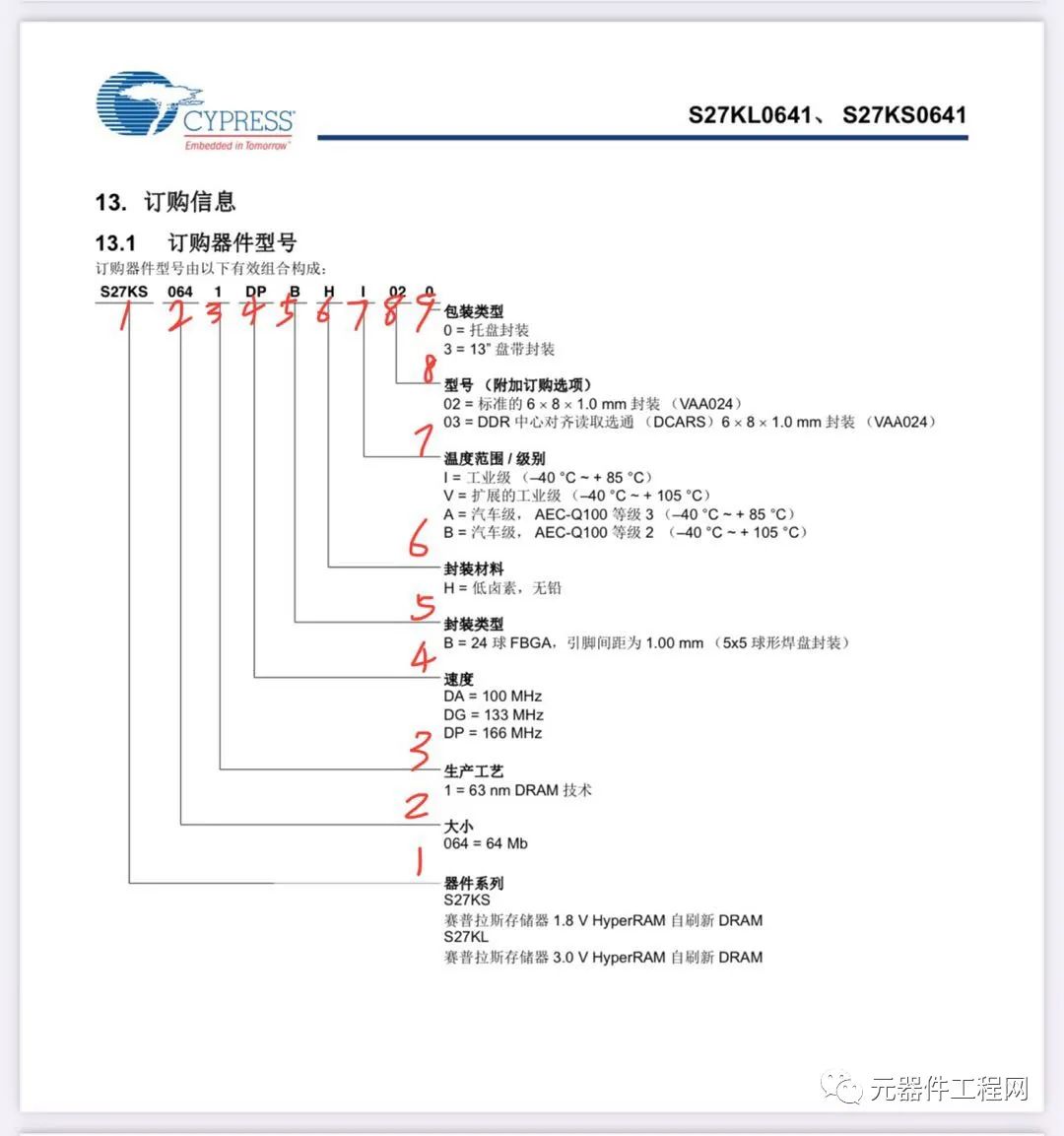

d8a8b74244c4cd3bb90a736c9b6dfdfe.png图:HyperRAM芯片命名规则

3)HyperFlash+HyperRAM芯片命名规则(参照Flash+RAM芯片命名规则)

第1组编号表示HyperBus MCP芯片家族

第2组编号表示存储器芯片系列

第3组编号表示存储器芯片家族

第4组编号表示电压

第5组编号表示HyperFlash芯片容量

第6组编号表示闪存芯片制程工艺

第7组编号表示HyperRAM容量

第8组编号表示封装类型

第9组编号表示封装材料(环保)

第10组编号表示温度范围

第11组编号表示型号(其他订购选项)

第12组编号表示包装类型

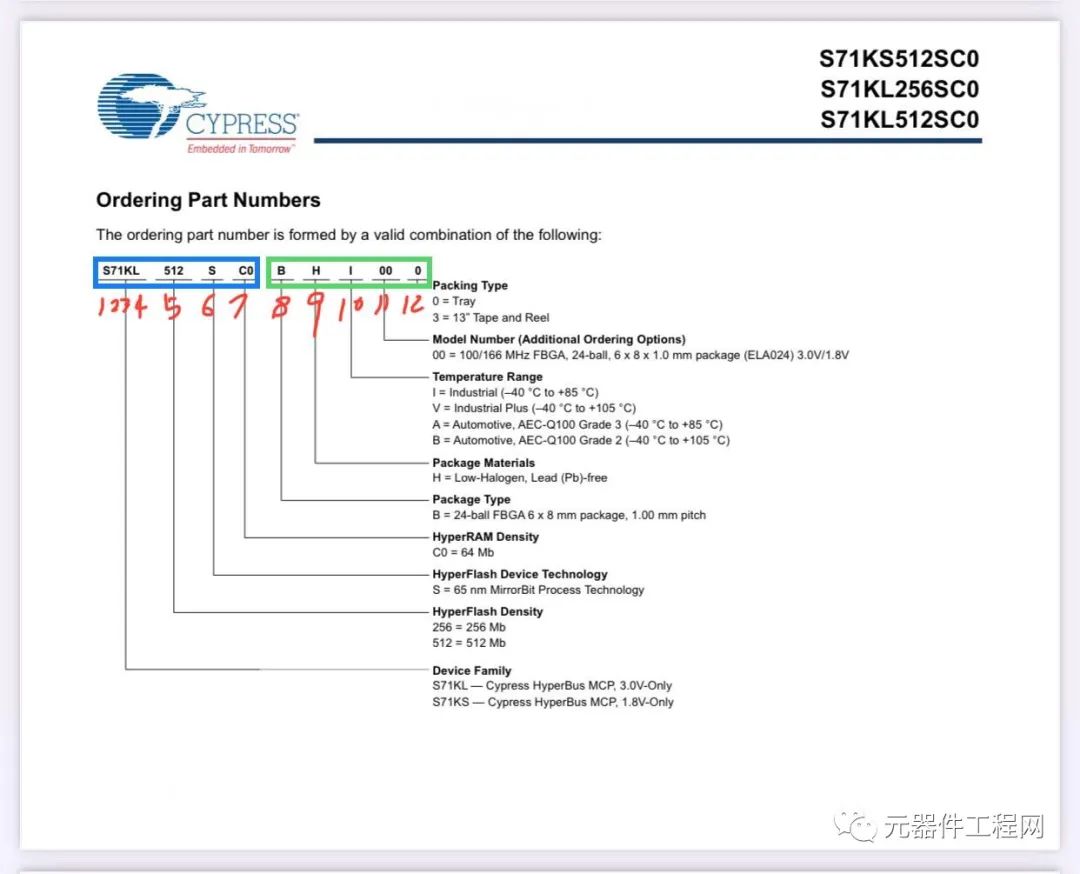

9231f40bcd98fdab431d5be6558c33be.png图:HyperBus MCP芯片命名规则

附:HyperBus存储器芯片对照表

22aa92e38ce89c99cf8e1bd3583ae5bd.png图:HyperBus存储器芯片对照表

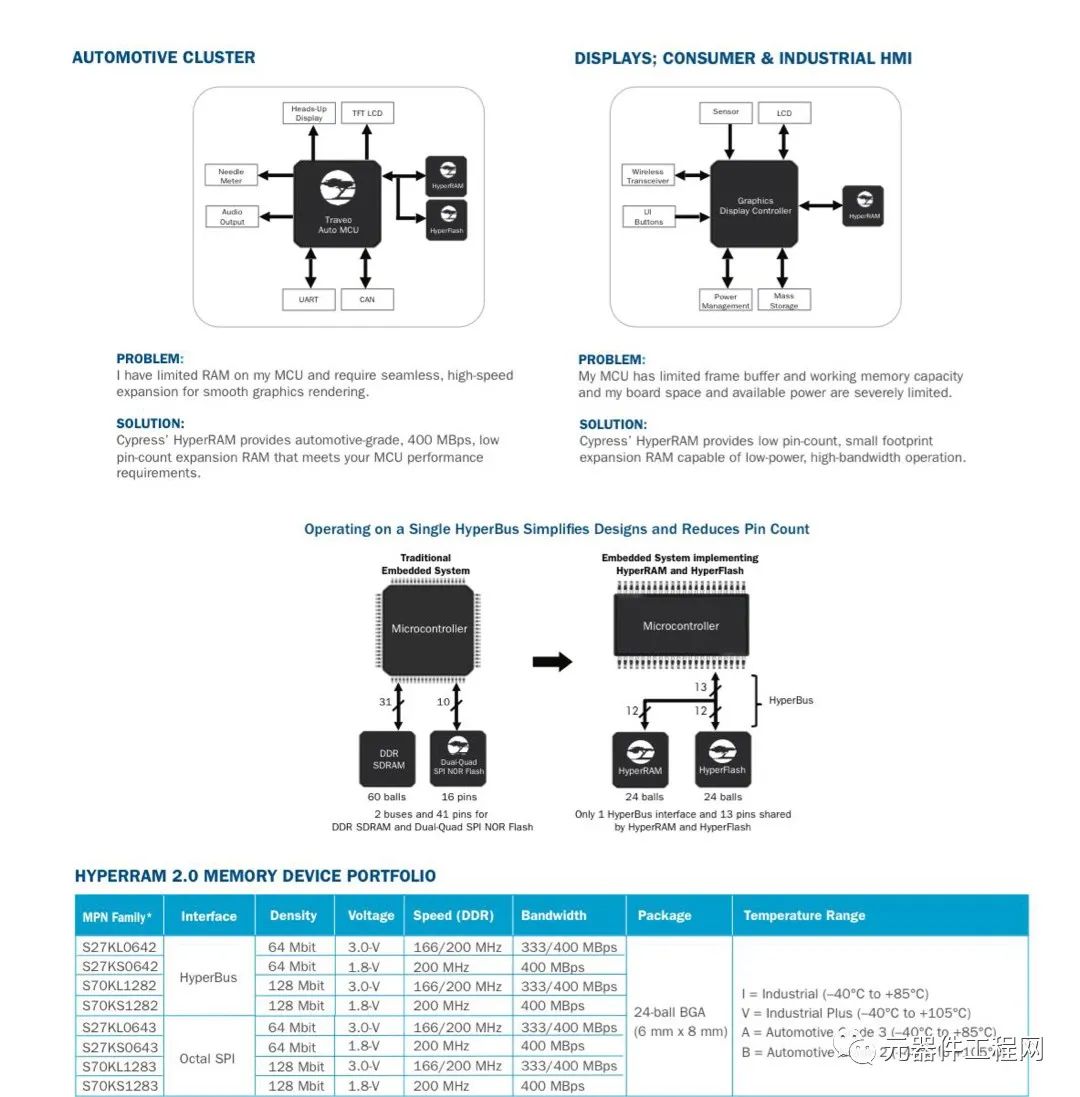

附:HyperBus存储器和传统存储器方案对比
