芯片最基本单位-晶体管MOSFET
1.什么是MOSFET名称:金属-氧化物半导体场效应晶体管(Metal-Oxide-Semiconductor Field-Effect Transistor)功能:可以广泛使用在模拟电路与数字电路的场效晶体管
1.什么是MOSFET
名称:金属-氧化物半导体场效应晶体管(Metal-Oxide-Semiconductor Field-Effect Transistor)
功能:可以广泛使用在模拟电路与数字电路的场效晶体管
2.工作原理

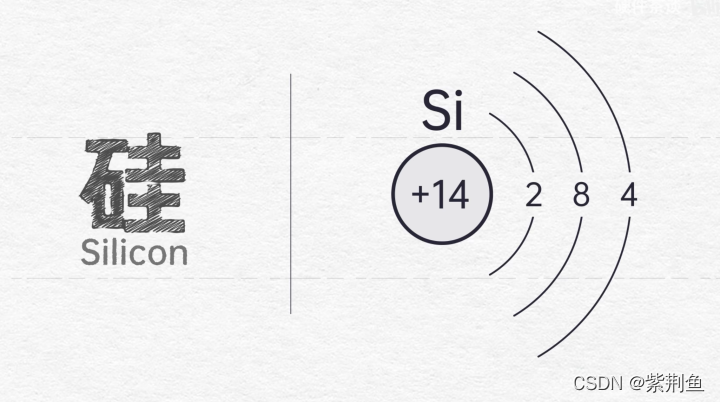

1.材料选择硅:核外电子为2|8|4,硅晶体中形成稳定的共价键。

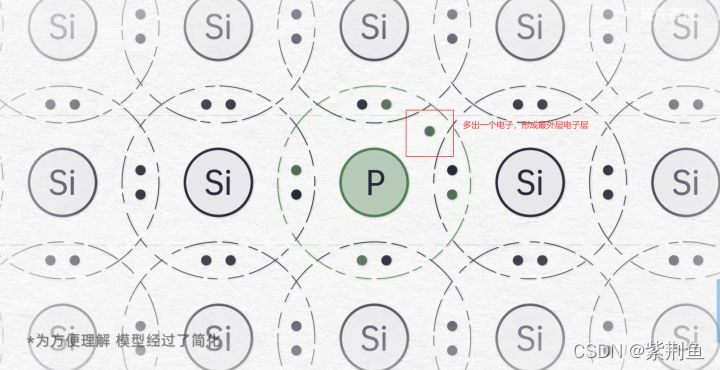

硅+磷:磷最外层电子数为5,掺杂到硅中,第三层电子达到8的稳定结构,多出一个电子,这个电子容易丢失。
硅+硼:硼的最外层电子数是3,掺杂到硅中,少一个电子,易得到电子。

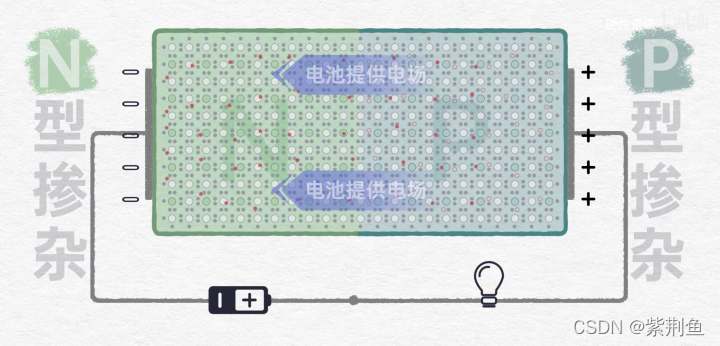

2.二极管

硅掺杂了硼元素的一极为N极,硅掺杂了磷元素的一极为P极,P极容易失去一个的电子,而N极容易得到一个电子,这样两级形成了单向导电性。电子有P极向N极移动,电流只能由N极向P极移动,反向电子难以转移,电流不导通。

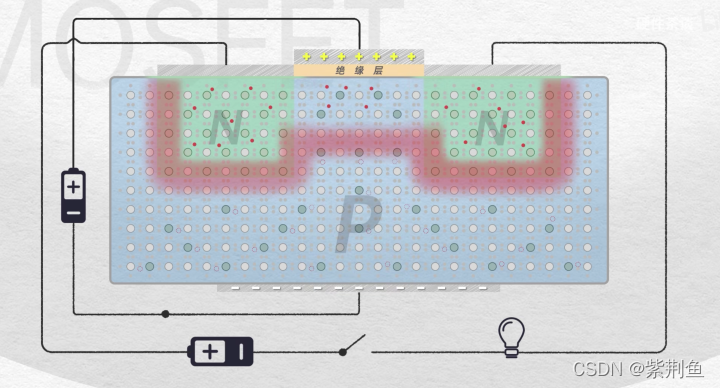

3.NMOS

由于NP极具有单向导电性,所以只有一边导通,另一边不导通无法形成回路,在上下两端增加一个电场左右,P极在电场的作用下,电子向上移动,上端聚集着大量的电子,将两个N极相连 从而形成回路,电路通电。

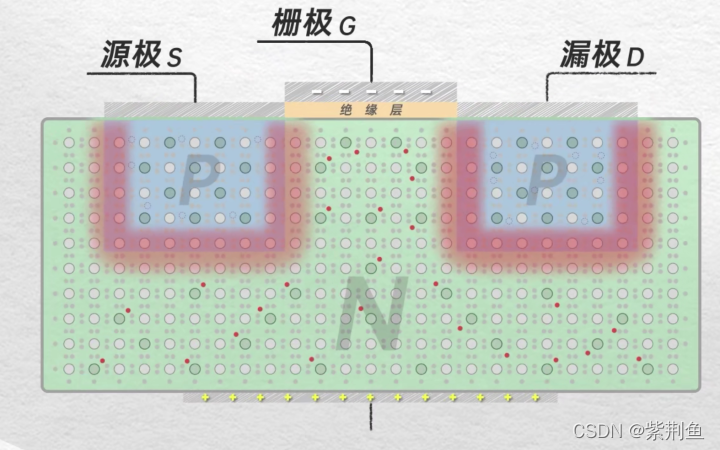

4.PMOS

与NMOS相反,PMOS的输入端接的是P极,在方向向下的电场中,电子向下移动,下端聚集着大量的电子,而上端失去电子显正电性,将两个P极相连,形成回路。

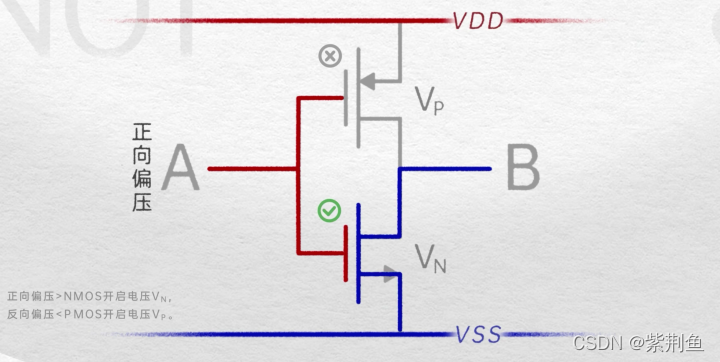

5.CMOS

两个PMOS和NMOS相连,形成一个CMOS。接到VDD和VSS上形成了最基础的非门。
3.笔记

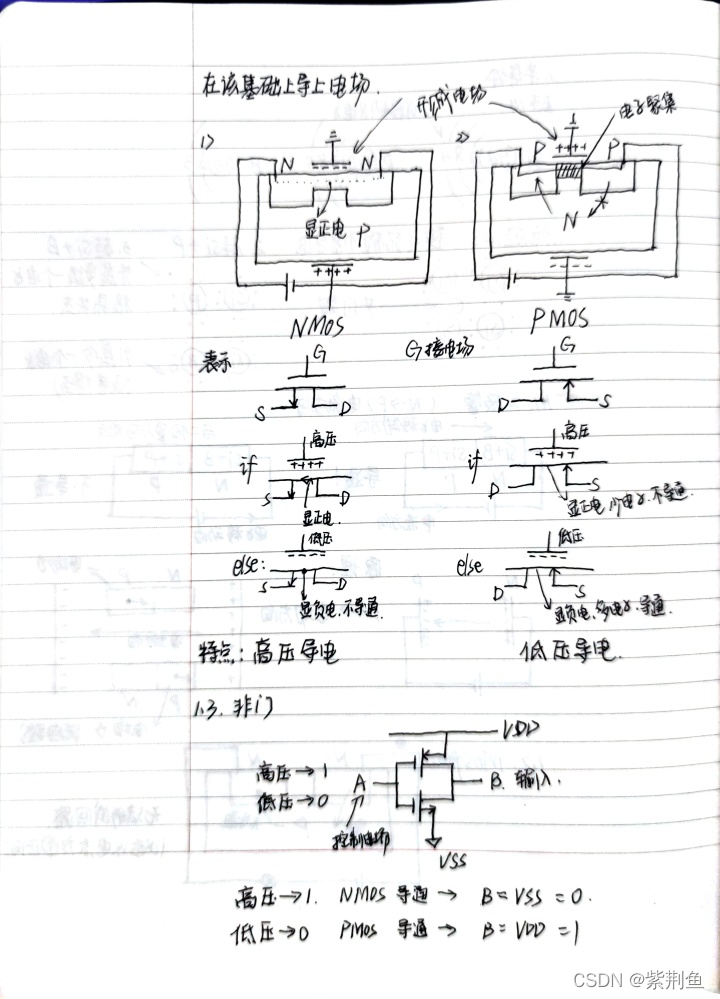

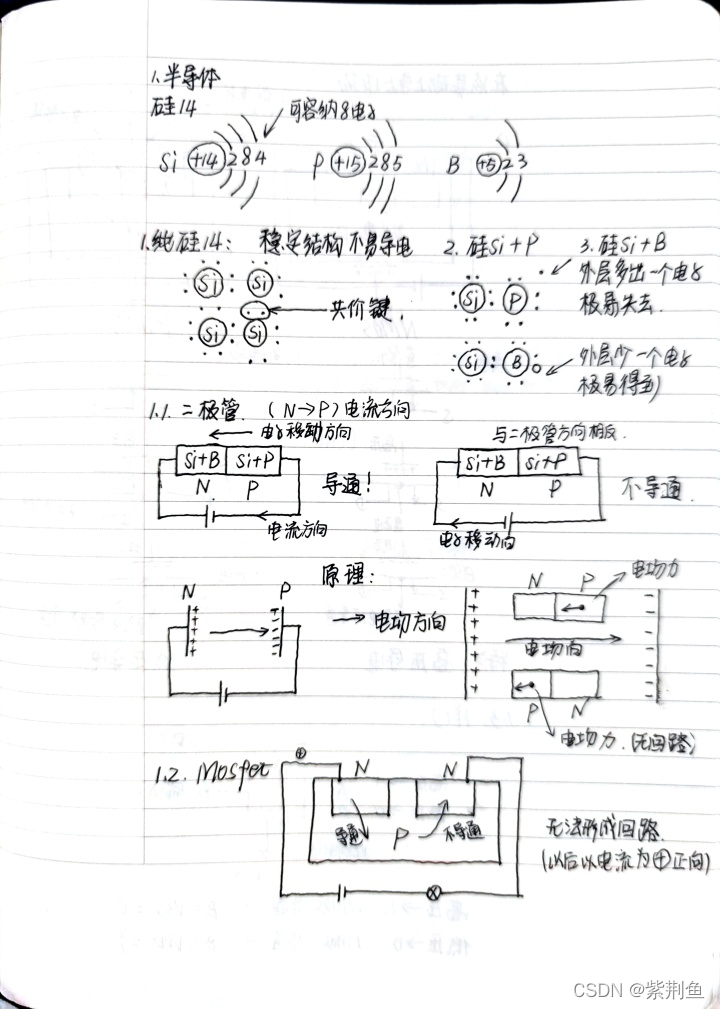

这是小编的笔记,希望对你有帮助
