ip2312同步降压型锂电池充电IC芯片PCBA模块充电2A技术开源在当今快速发展的电子科技领域，锂电池作为一种高效、环保的能源解决方案，已广泛应用于各类便携式电子产品中。为满足日益增长的充电需求，我们推出了一款名为“ip2312”的同步降压型锂电池充电IC芯片，该芯片以其高效的充电能力和稳定的性能，为电子设备的充电管理提供了强大的支持。

ip2312充电IC芯片采用了先进的同步降压技术，实现了高效的电能转换和稳定的充电电压输出。该芯片支持最大2A的充电电流，大幅提升了充电速度，缩短了充电时间。同时，ip2312还具有多种保护功能，如过充保护、过放保护、过流保护和短路保护等，确保了充电过程的安全性和稳定性。

在PCBA模块方面，我们针对ip2312充电IC芯片进行了精心设计和制造。模块采用了高品质的电子元件和先进的生产工艺，保证了模块的稳定性和可靠性。此外，我们还为模块提供了丰富的接口和扩展功能，方便用户根据实际需求进行定制和扩展。

值得一提的是，我们决定将ip2312同步降压型锂电池充电IC芯片及其PCBA模块的充电2A技术全面开源。这一举措旨在推动锂电池充电技术的普及和发展，促进整个行业的创新与合作。通过开源，我们期待与广大开发者共同探讨、改进和优化充电技术，为未来的电子设备充电管理提供更加高效、安全和便捷的解决方案。

开源的ip2312充电IC芯片及其PCBA模块充电2A技术，将为开发者提供一个强大的平台，助力他们快速开发出性能卓越的充电产品。同时，我们也希望借助开源的力量，吸引更多的专业人才参与到锂电池充电技术的研发中来，共同推动整个行业的进步。

在开源的过程中，我们将提供详细的技术文档、源代码和参考设计，方便开发者快速上手并进行二次开发。此外，我们还将建立一个开源社区，为开发者提供一个交流、分享和学习的平台。通过社区的力量，我们可以共同解决技术难题、分享开发经验，推动锂电池充电技术的不断创新和发展。

总之，ip2312同步降压型锂电池充电IC芯片及其PCBA模块的充电2A技术开源，将为整个锂电池充电领域带来新的机遇和挑战。我们期待与广大开发者携手共进，共同推动锂电池充电技术的进步，为未来的电子设备充电管理提供更加高效、安全和便捷的解决方案。让我们共同期待这一开源项目为整个行业带来的美好未来！
​

​

使用buck同步降压的大功率锂电池充电器，发热低效率高

可以自行添加电池种类选择电阻，这个文件没有选择电阻，默认电池充满为4.2V

更新了主滤波电容，封装1206，更新了元件表格，电阻0805封装焊盘为104电容，1206封装为106/226电容，小于1A可以使用106电容，大电流106会有较大纹波，电感取值为4R7，具体元件选型主要以规格书为准，我画原理图的时候参考的是封装，自动生成的表格肯定不对，元件取值在原理图标出了，后期有编辑细节但是难免有点问题，拿不准可以去评论区问下

负载长时间超过2A最好做散热措施，可以往芯片下打几个gnd的过孔辅助（这个不打是为了方便焊接，而且测试时负载不过2A不怎么热的），或者其他散热措施，电感也会发热

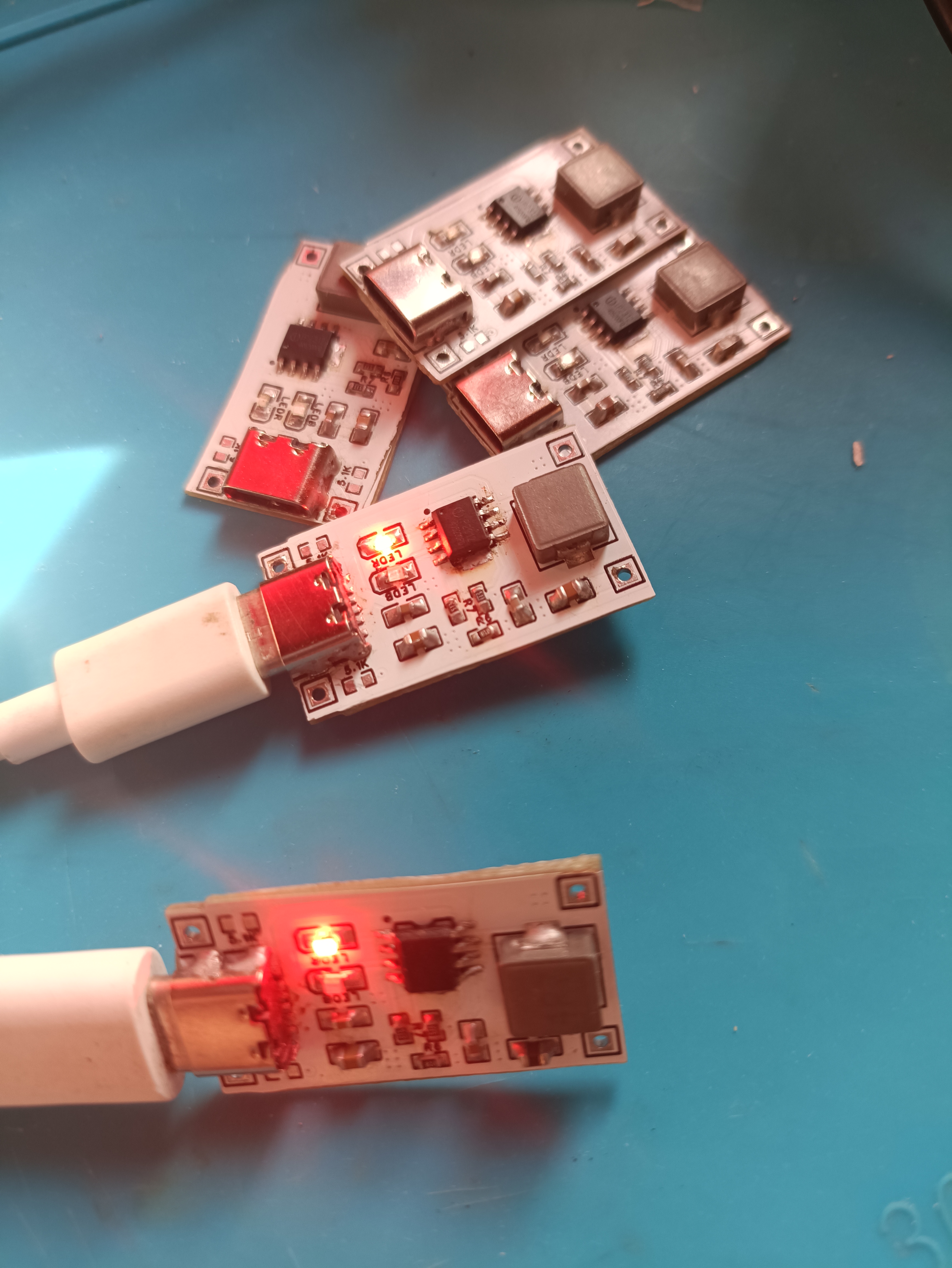

测试照片

ip2312驱动波形，负载为2A左右，设置3A输出

放大后

建议如果负载较高，2A左右使用226滤波电容，1A左右可以使用106滤波电容

106在2A状态下有较大纹波

如果出现原理图导入pcb出现提示的问题，大概率是bug，发布时已经验证导入的问题，目前原理图点击后与pcb元件不对应，需要使用元件位号查找

2023/2/2 更新了一部分布局，改进了布线，提高了输入电容的效率，减小了pcb面积

​
