高性价比的低功耗高性能蓝牙5.2系统级芯片 PHY6230适用多种PC/手机外设连接场景。

高性能多模射频收发机：通过硬件模块的充分复用实现高性能多模数字收发机。发射机，最大发射功率10dBm；BLE 1Mbps速率接收机灵敏度达到-96dBm；0dBm时收发功耗10/10mA（TX/RX）。

超低功耗芯片设计：采用高效率片上电源管理、低功耗射频前端、低功耗时钟产生架构、振荡器快速启动技术等技术实现低功耗性能，保证常规200mAH纽扣电池供电状态下能够持续工作二年以上。

主要特性：

核心参数MCU：-32位处理器（最大64MHz），带SWD

内存：-64K ROM -8KB SRAM -16KB OTP -EEPROM (可选)

灵敏度

-96dBm@BLE 1Mbps

-93dBm@BLE 2Mbps

发射功率

-20 to +10dBm in 3dB steps

功耗

-0.7uA@关闭模式（仅IO唤醒）

-2uA@睡眠模式，带32KHz RTC

接收模式：10mA@3.3V电源

发射模式：10mA（0dBm输出功率）@3.3V电源

协议

-BLE 5.2

-BLE主设备和从设备

-LE 2Mbps High Speed

-专用 2.4GHz 协议

GPIO

-19/11/3通用I/O引脚

-GPIO可配置为串行接口和可编程IO MUX功能映射

-所有引脚均可配置为唤醒和触发中断

外围设备

3 Quadrature Decoder (QDEC)

-6通道PWM

-I2C

-SPI 接口

-UART

-SWD

-USB 2.0

-10通道12位ADC

计时器/计数器

-4通道32位定时器，一个看门狗定时器

-实时计数器（RTC）

振荡器

-用于RTC的32KHz RC振荡器，精度+/-20ppm

-用于HCLK的32MHz RC振荡器，精度为3%

工作温度

-40˚C ~+125˚C

封装形式

SSOP24/SOP16/TSSOP8

适用多样化的连接场景，包括但不限于：无线键鼠、手机外设、智能穿戴设备、智能家居、智能照明、自拍器、防丢器、遥控器、智能楼宇、智慧工业等。

封装展示图：

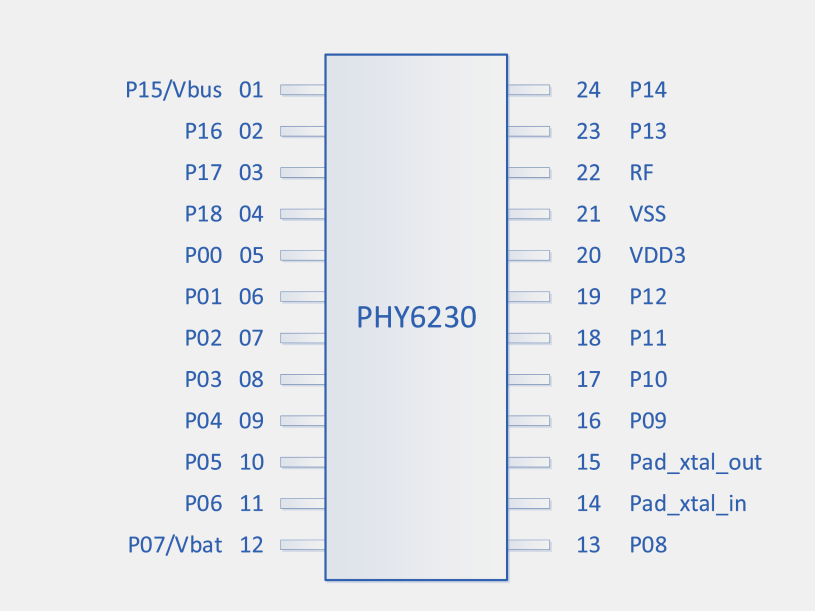

SSOP24

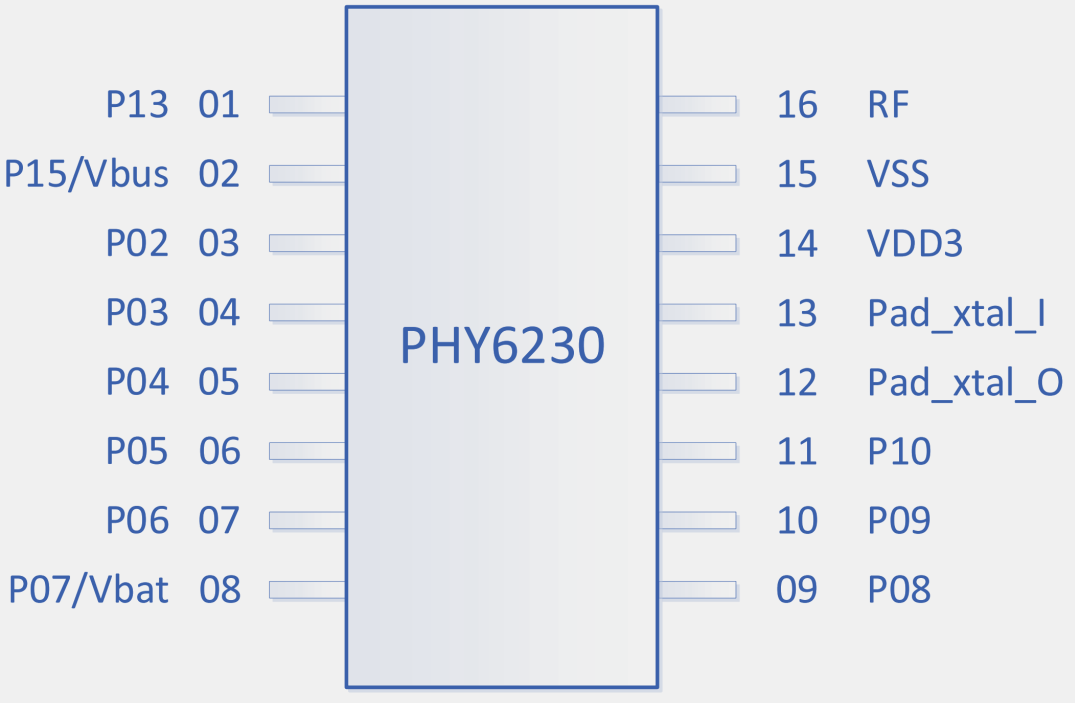

SOP16

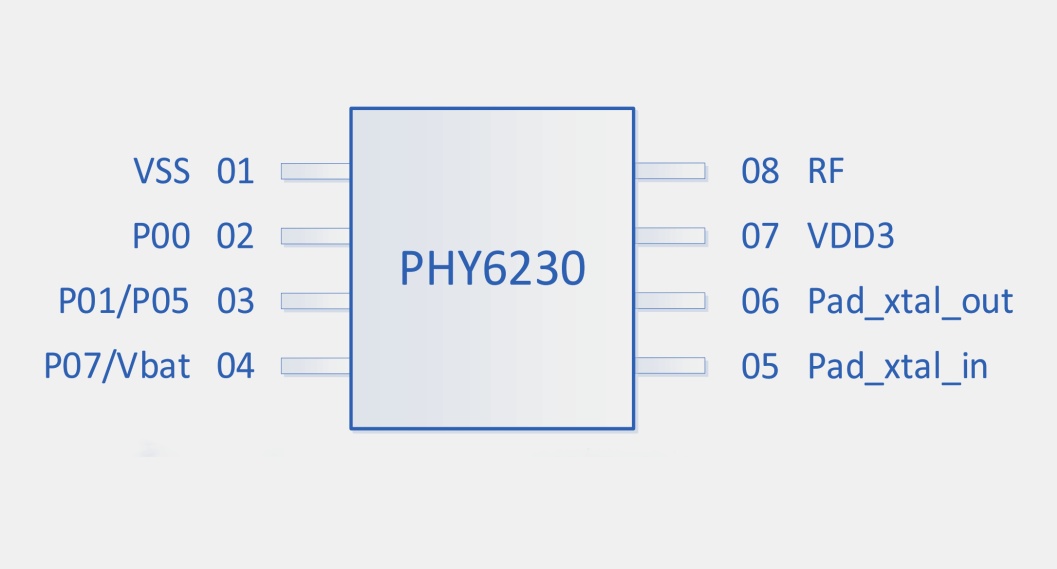

TSSOP8
