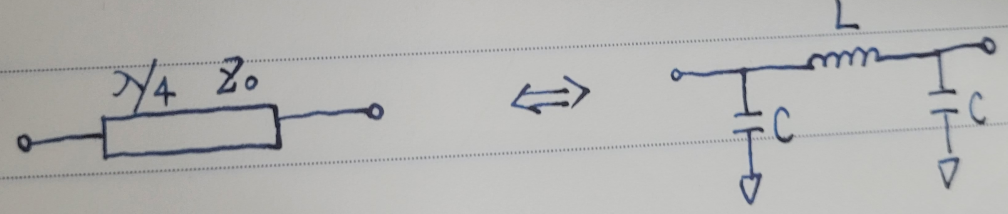

在射频芯片设计中，有时需要把微带线转化为集总元件，这样可以节省空间，提升性能。例如，在Doherty PA中，存在1/4波长微带线，因为尺寸太大无法实现。此时便需要把微带线转化为CLC集总元件电路。

如上图所示，那么微带线为什么等效为CLC电路以及跟CLC电路是否是完全等价转换的呢？

• 为什么微带传输线等效为CLC？

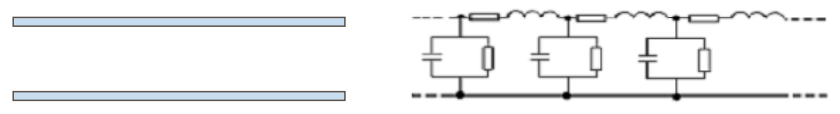

在微波理论中，均匀传输线线元等价于串联的电感L和并联的电容C的组合。如果无耗，那么不考虑电阻R和电导G。

• 微带线和CLC等效元件计算过程推导：

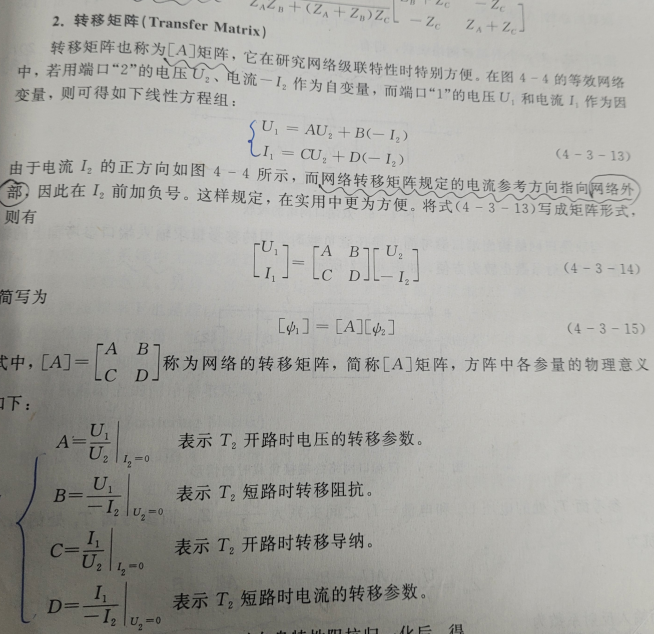

为了方便计算分析，我们分别求解CLC电路和微带传输线的A矩阵。A矩阵即转移矩阵，非常方便用于二端口网络的级联运算。书中关于A矩阵的定义如下：

首先，我们来计算CLC电路的A矩阵。CLC电路可以考虑成由并联电容C的二端口网络，串联电感的二端口网络，并联电容C的二端口网络 共3个二端口网络级联而成。

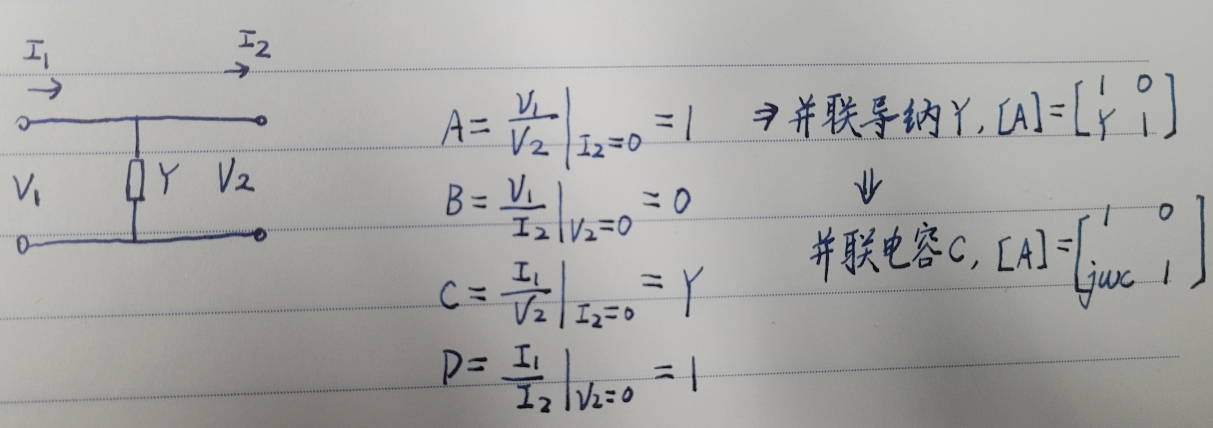

电联电容C的二端口网络A矩阵如下图计算：

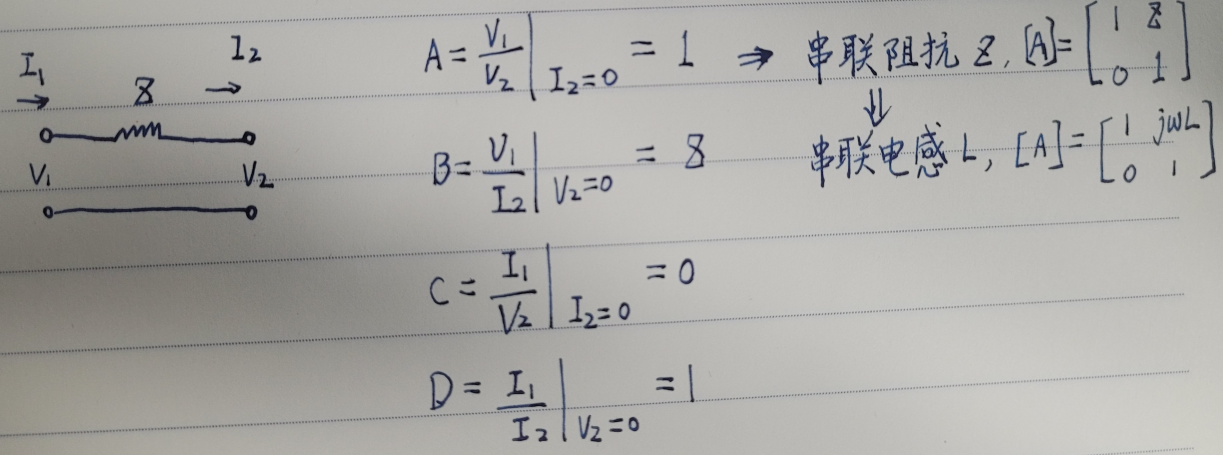

串联电感的二端口网络A矩阵如下图计算：

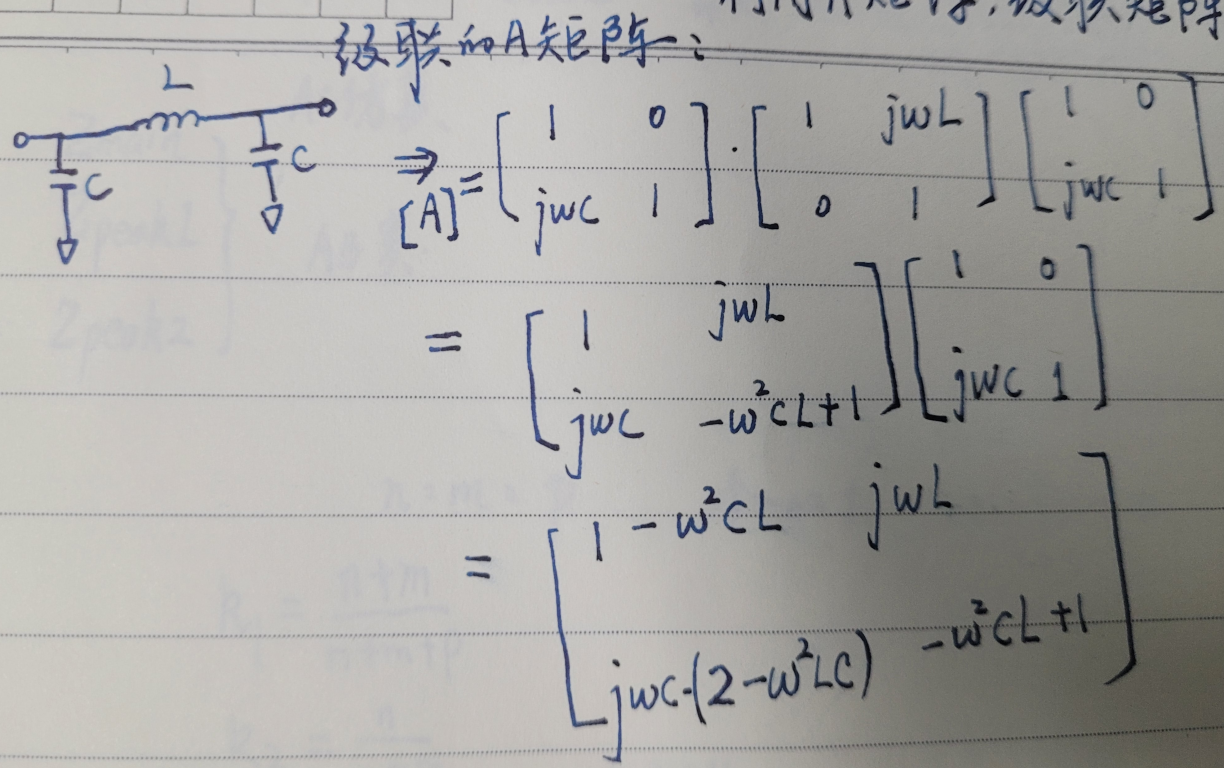

因此，CLC电路级联后的A矩阵计算如下： （1-1）

其次，我们计算一段相移为θ的微带线的A矩阵：

微带线的A矩阵涉及到均匀传输线最基础的理论公式，即无耗传输线的方程的解：这也是最经典的Zin（z）的公式的计算过程。

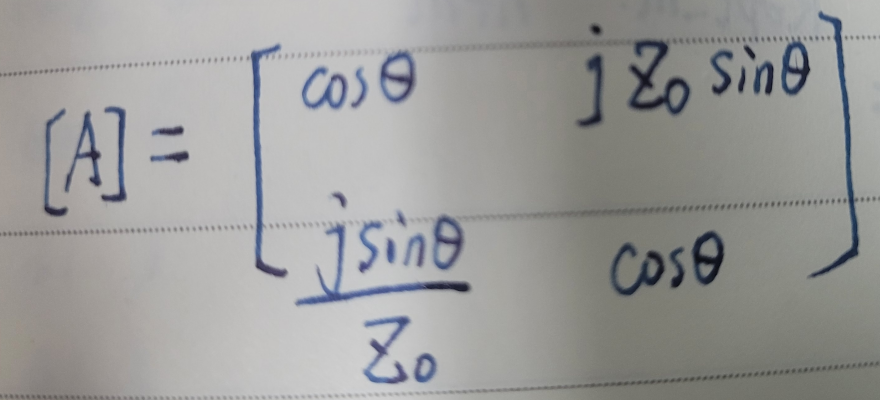

这个解恰好就是A矩阵的表达式，因此很容易求得相移为θ的微带线的A矩阵如下图公式：（1-2）

令1-1和1-2两个矩阵相等，可以求解得到L和C：通过计算发现只要LC满足相应的关系，那么传输线和CLC电路就是完全等价的。

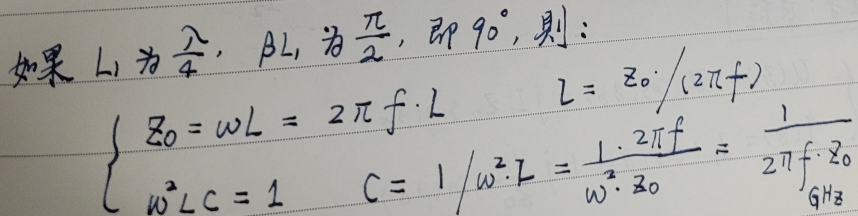

如果微带线是1/4波长，即相移90度，L和C的计算如下图所示。 在Doherty芯片的设计中，可以方便得计算出C和L的值，然后用CLC的电容来代替1/4波长线来实现阻抗变化的功能。
