H77及B75芯片组解析

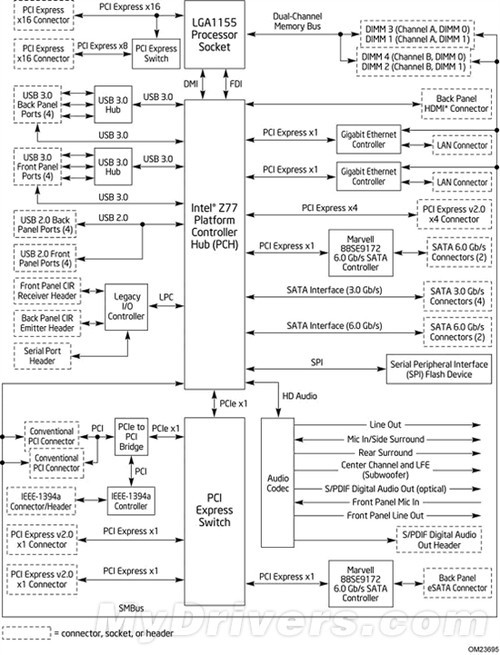

以下是Intel DZ77GA-70K主板的布局图，可以看出从处理器出来了十六条PCI-E通道，可以单路运行，或者借助切换器拆分成双路x8/x8，但是Z77芯片组提供给另外一个PCI-E切换器的通道只有一条PCI-E 2.0，却肩负起了PCI、IEEE1394a和两个PCI-E 2.0 x1插槽，因此很容易遭遇瓶颈。

Intel Z77主板布局图(图片引自驱动之家)

7系列芯片组在内存支持上也有不小的改进，标称频率从1333MHz提高到1600MHz，实际上通过超频最高都可以达到2800MHz(当然也得看主板)，同时还增加支持了低压低功耗的DDR3L。

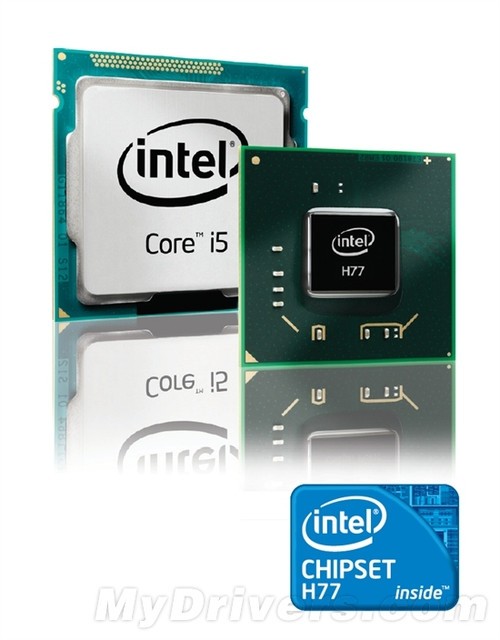

H77芯片组及LOGO(图片引自驱动之家)

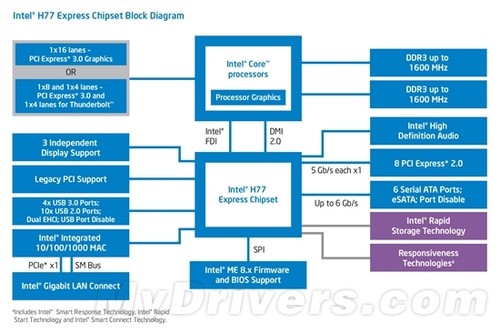

H77构架图(图片引自驱动之家)

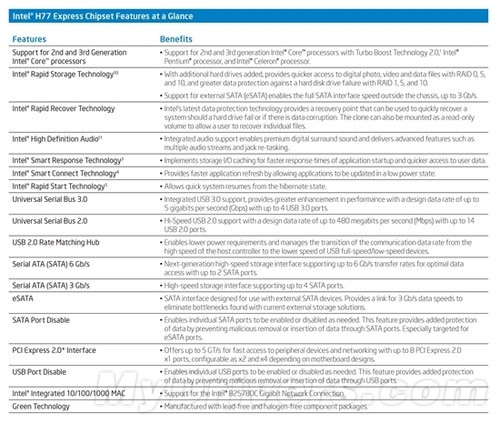

H77功能特性(图片引自驱动之家)

另外还有商务领域里的B75、Q77、Q75。后两款要稍后才会发布，而且普通消费者根本看不到它们，就不多说了，B75则因为技嘉和微星等不少厂商的青睐，以及H61后继无人等原因，预计将会在主流和低端市场上频频出现。

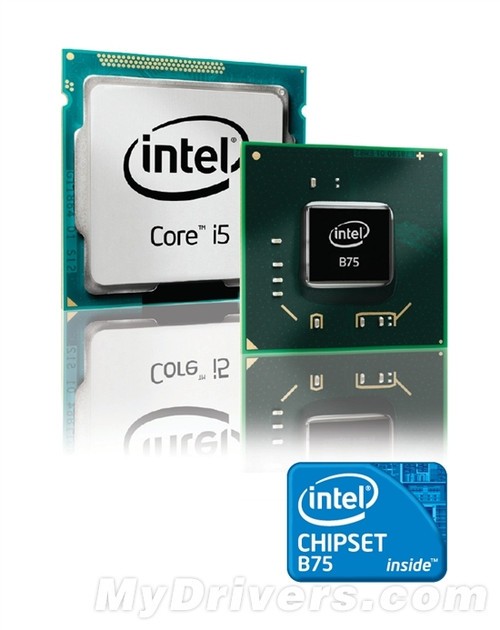

B75芯片组及LOGO(图片引自驱动之家)

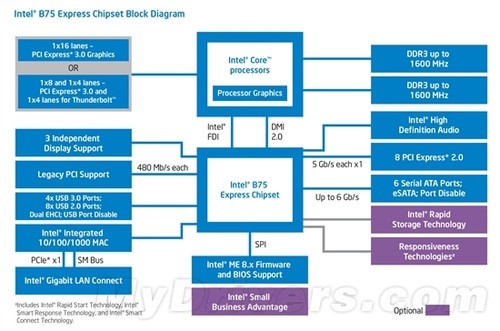

B75构架图(图片引自驱动之家)

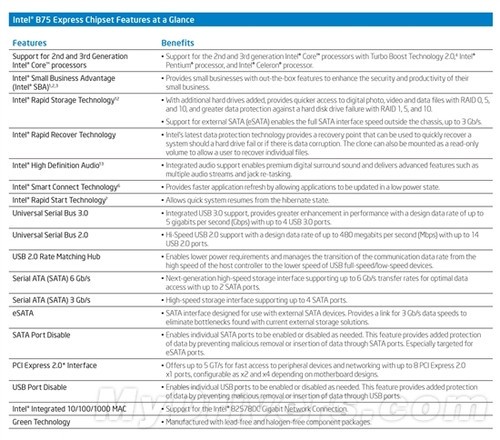

B75功能特性(图片引自驱动之家)

B75砍掉了处理器超频、SRT固态硬盘加速、双路显卡等高级技术，因此成本得以大大降低，而且基本功能还是一应俱全的，包括三屏独立输出、两个SATA 6Gbps和四个SATA 3Gbps接口、四个USB 3.0和八个USB 2.0接口、八条PCI-E 2.0通道、RAID、千兆以太网等等，特别是又找回了失落的原生PCI总线支持。
