补充：数字电路基础知识逻辑门电路

目录

一、基本逻辑运算

1. 与运算（AND）

2. 或运算（OR）

3. 非运算（NOT）

二、复合逻辑运算

1. 与非运算（NAND）

2. 或非运算（NOR）

3. 异或运算（XOR）

4. 同或运算（XNOR，异或非）

三、逻辑门电路特征总结

四、应用与拓展

五、关键概念对比

---

一、基本逻辑运算

1. 与运算（AND）

• 表达式： (Y = A. B)（或简写为 (Y = AB)）。
• 真值表：

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

• 门电路符号：国标画法为矩形框，输入为直线，输出无特殊标记。
• 逻辑特征：仅当所有输入为 1 时，输出为 1；否则为 0。

2. 或运算（OR）

• 表达式： (Y = A + B)。
• 真值表：

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	1

• 门电路符号：国标画法为矩形框，输入为曲线，输出无特殊标记。
• 逻辑特征：当至少一个输入为 1 时，输出为 1；仅当所有输入为 0 时，输出为 0。

3. 非运算（NOT）

• 表达式：

逻辑运算:非NOT

• 真值表：

A	Y
0	1
1	0

• 门电路符号：三角形输出端加小圆表示取反。
• 逻辑特征：输入取反，0 变 1，1 变 0。

二、复合逻辑运算

1. 与非运算（NAND）

• 表达式：
• 真值表：

A	B	Y
0	0	1
0	1	1
1	0	1
1	1	0

• 门电路符号：与门输出端加小圆表示先与后非。
• 逻辑特征：仅当所有输入为 1 时，输出为 0；否则为 1。

2. 或非运算（NOR）

• 表达式：
• 真值表：

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	0

• 门电路符号：或门输出端加小圆表示先或后非。
• 逻辑特征：仅当所有输入为 0 时，输出为 1；否则为 0。

3. 异或运算（XOR）

• 表达式：
• 真值表：

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

• 门电路符号：输入为曲线，输出端无小圆，常用于二进制加法和奇偶校验。
• 逻辑特征：输入相异时输出为 1，相同为 0。
• 异或门：两个输入相“异”时，输出为1

4. 同或运算（XNOR，异或非）

• 表达式：
• 真值表：

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	1

• 门电路符号：异或门输出端加小圆，表示异或结果取反。
• 逻辑特征：输入相同时输出为 1，相异为 0。

同或门：两个输入相“同”时，输出为1

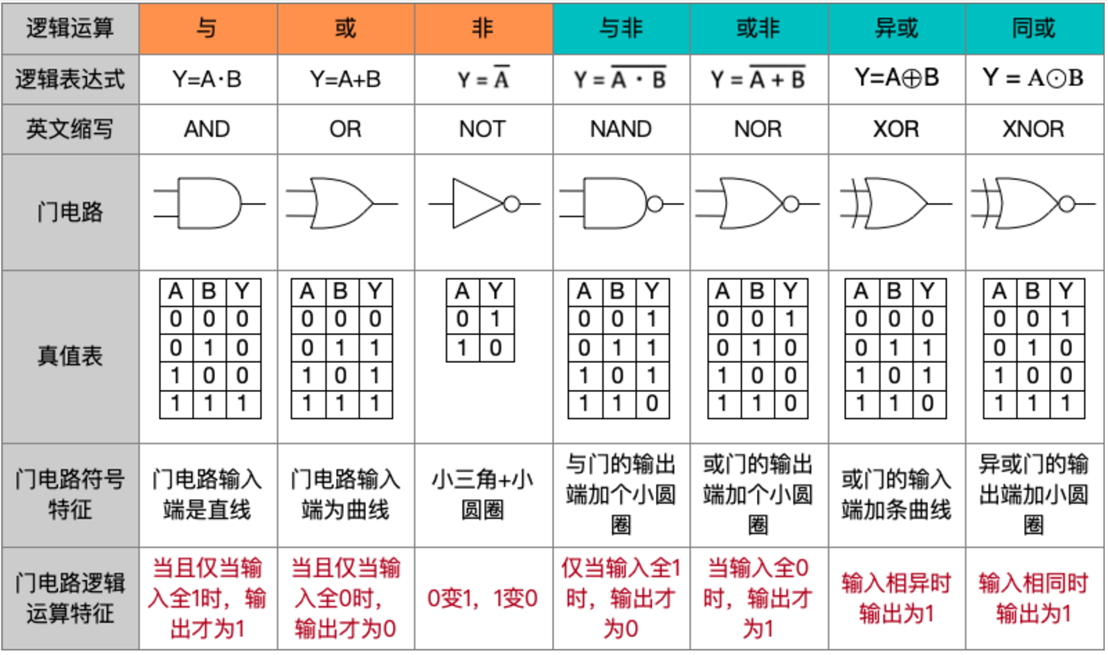

三、逻辑门电路特征总结

运算	表达式	门电路符号特征	逻辑特征
与	\(Y=AB\)	输入直线，输出无标记	全 1 则 1，否则 0
或	\(Y=A+B\)	输入曲线，输出无标记	有 1 则 1，全 0 则 0
非	\(Y=\overline{A}\)	三角形输出端加小圆	取反
与非	\(Y=\overline{AB}\)	与门输出加小圆	全 1 则 0，否则 1
或非	\(Y=\overline{A+B}\)	或门输出加小圆	全 0 则 1，否则 0
异或	\(Y=A\oplus B\)	输入曲线，输出无小圆	相异则 1，相同则 0
同或	\(Y=A\odot B\)	异或门输出加小圆	相同则 1，相异则 0

四、应用与拓展

1. 异或运算妙用：
   • 用于奇偶校验：n 位二进制数中 1 的个数为奇数时结果为 1，偶数时为 0。
   • 二进制加法：异或可实现不进位加法（如半加器）。

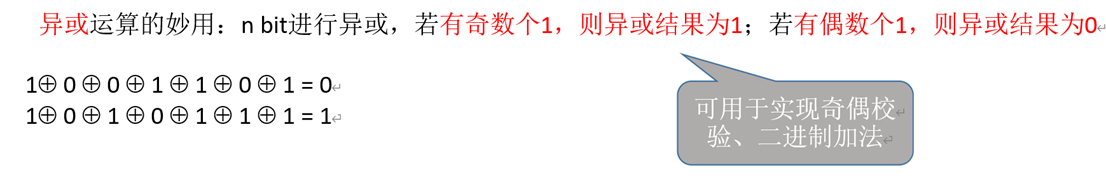

   •  异或法的妙用:



2. 多输入门电路：
   • 多输入与门 / 或门：输入数≥2，逻辑规则与双输入一致（全 1 为 1 / 有 1 为 1）。
   • 多输入与非门 / 或非门：先进行与 / 或运算，再取反。
3. 逻辑表达式简化：
   • 例：\(AC + AD = A(C + D)\)，通过逻辑化简可减少电路复杂度，降低设计成本。
4. 芯片制程与门电路关系：
   • 门电路由晶体管构成，制程越小（如 10nm），晶体管密度越高，功耗越低，电路功能越复杂。

五、关键概念对比

• 算术运算 vs 逻辑运算：算术运算处理数值大小（如加减乘除），逻辑运算处理二进制逻辑关系（真 / 假）。
• 门电路封装思想：屏蔽内部实现细节，仅通过输入输出引脚交互，类似编程中的函数封装。

通过逻辑门电路的组合，可设计复杂数字电路，如计算机 CPU 中的算术逻辑单元（ALU），实现二进制运算和逻辑判断。
