[计算机网络实验] IPV4协议

Written by Landasika

观察分析IPv4分组各字段

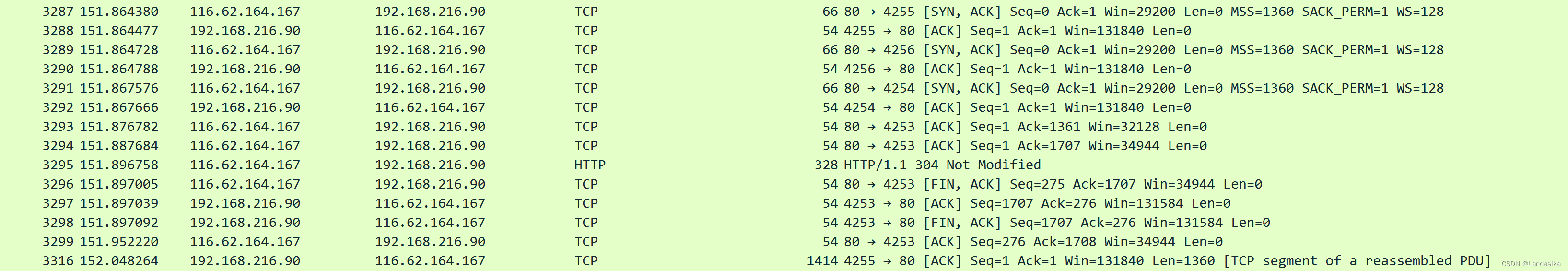

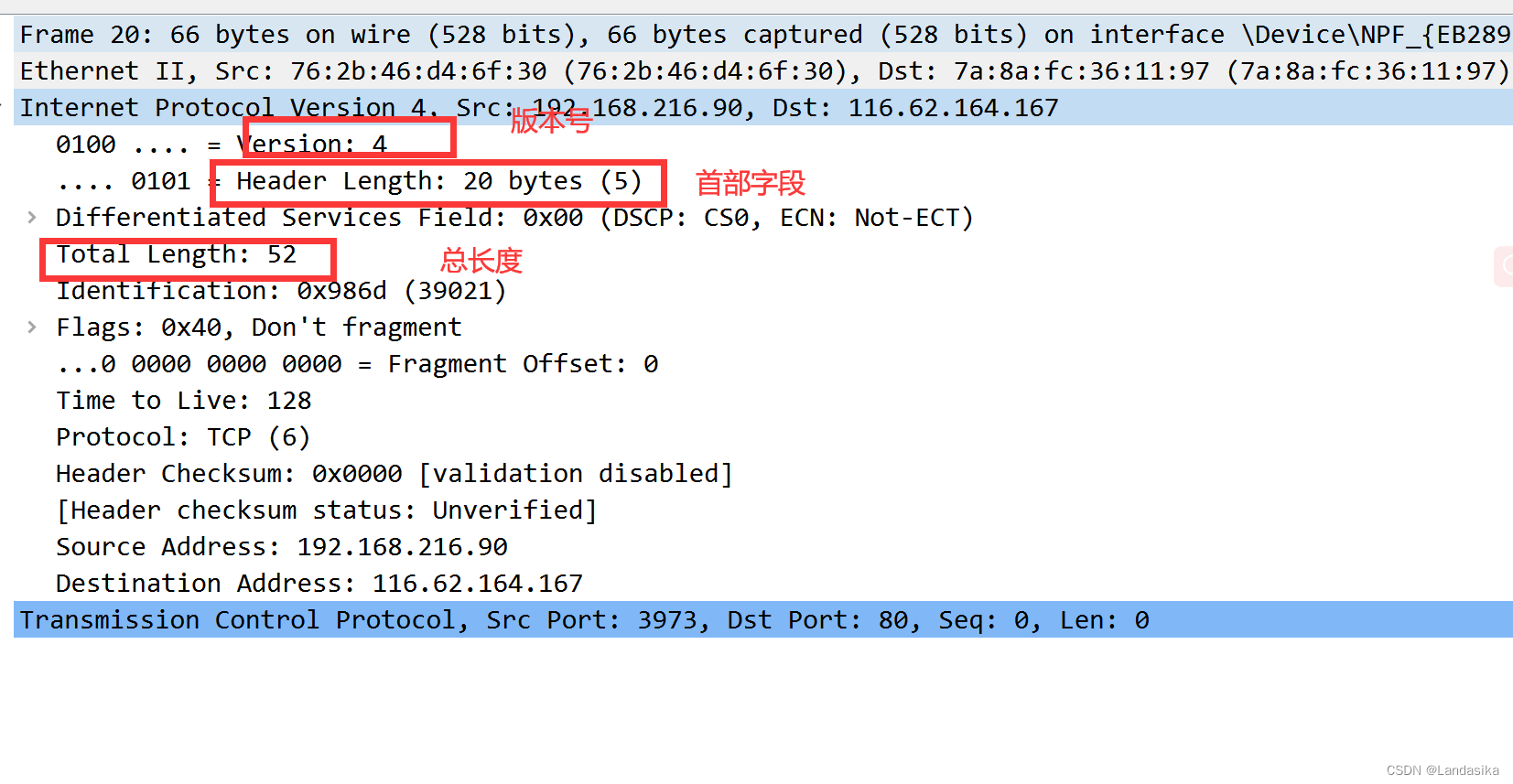

版本、首部长度

首部最小值20，最大值是60

tracert结果下的TTL

抓包

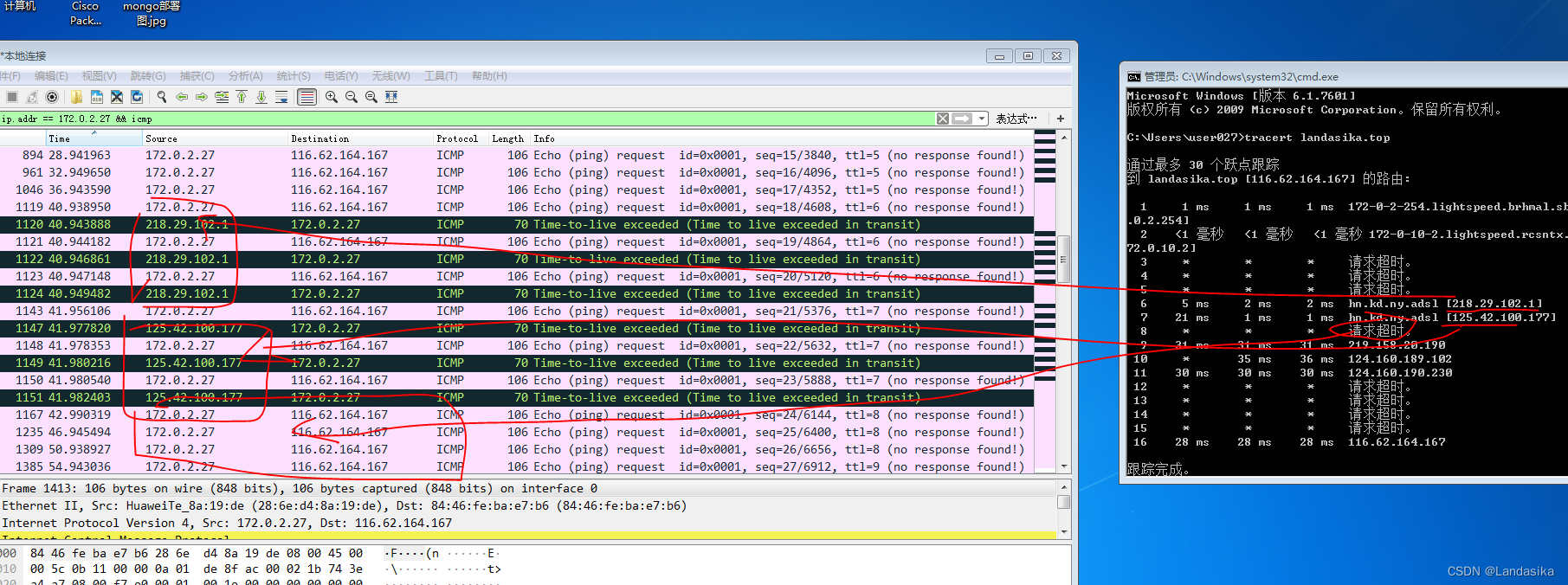

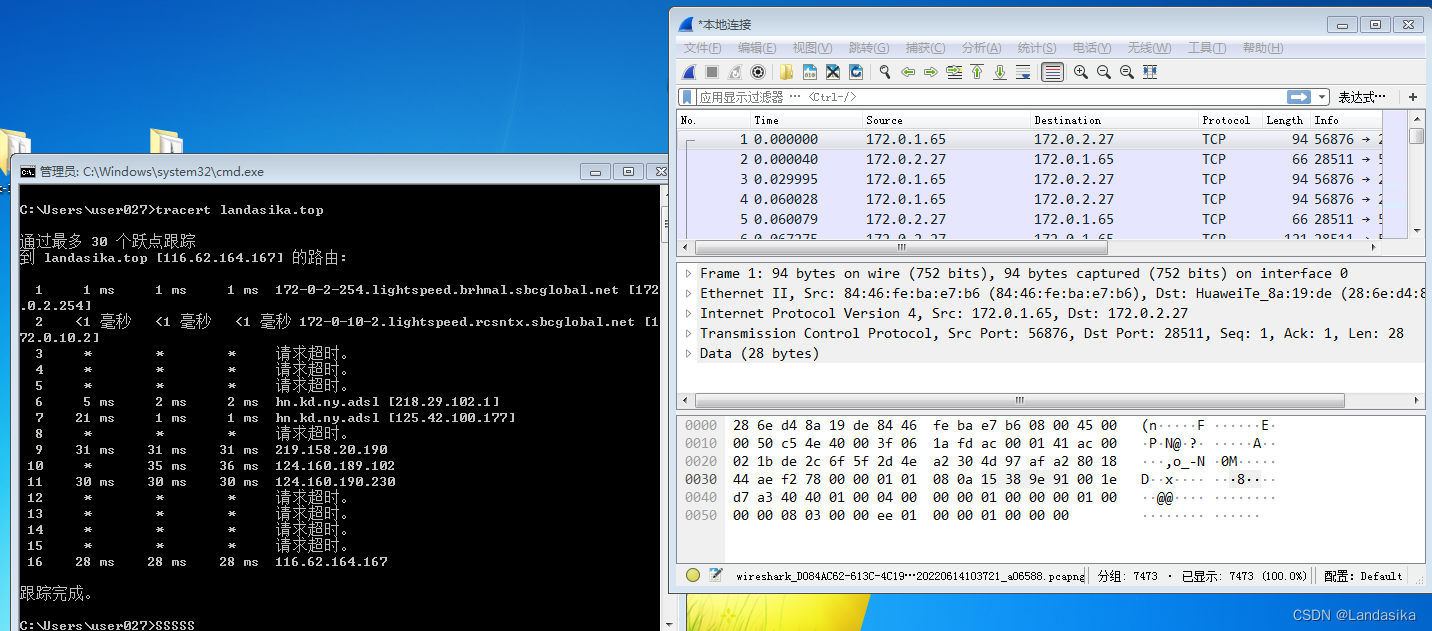

首先打开wireshark开始监听，然后用tracert跟踪到我的服务器。

tracert landasika.top

分析路由的TTL

利用过滤器

ip.addr == 172.0.2.27 && icmp

然后按照时间排序

导出特定分组可以得到完整的tracert的包。

最后，可以看到对于的每一个点的包从而得到TTL值。
TTL值依次增大。

ping -f 下的DF值

抓包

cmd输入

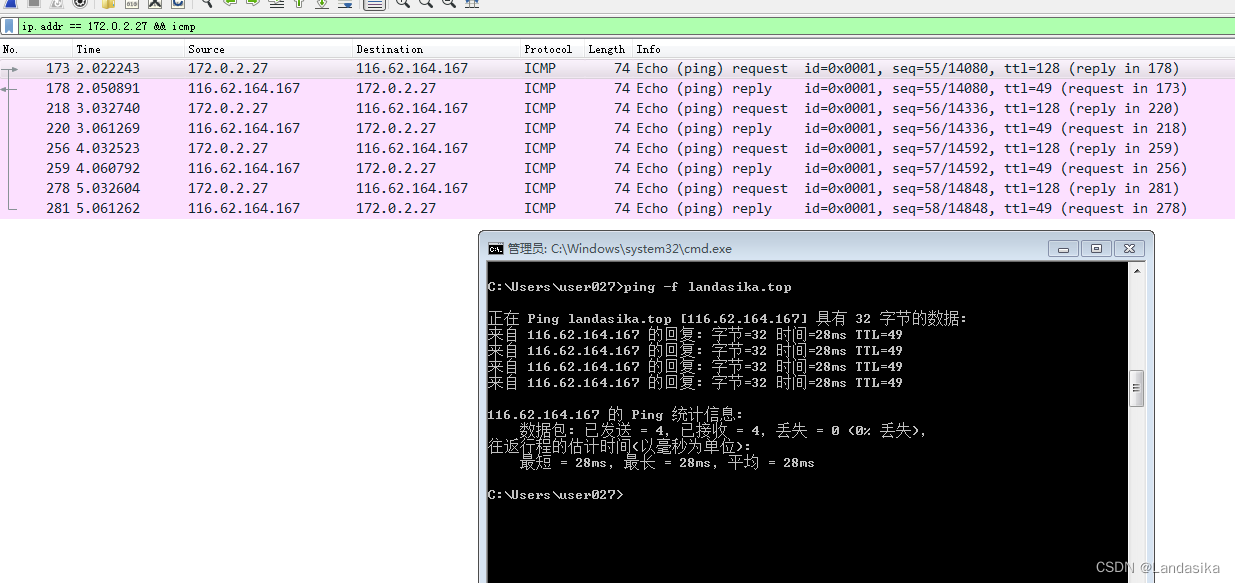

ping -f landasika.top

然后抓包之后用

ip.addr == 172.0.2.27 && icmp

分析

过滤得到

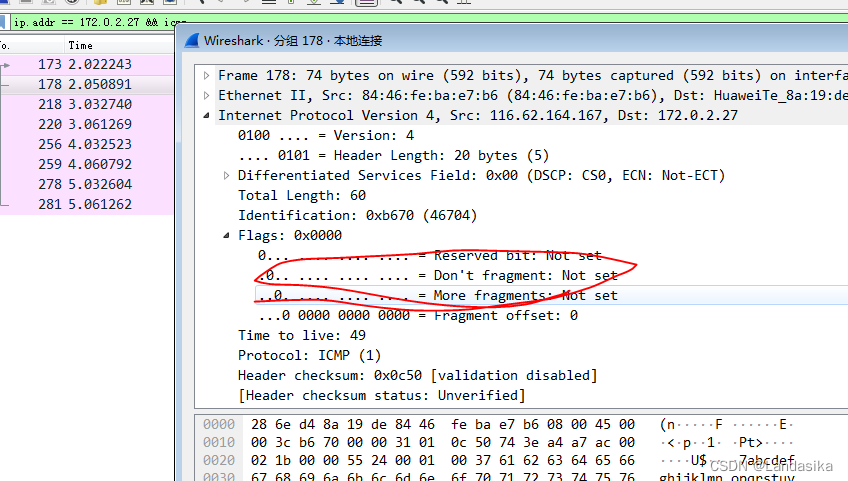

然后点开包，查看flags字段下的Don’t fragment。

request包中，DF字段是1表面设置了分片

response包中，DF字段是0，表示分包。

不同分组标识

分组标识字段不一样

观察IPv4数据报分片和重组

分片后响应时间

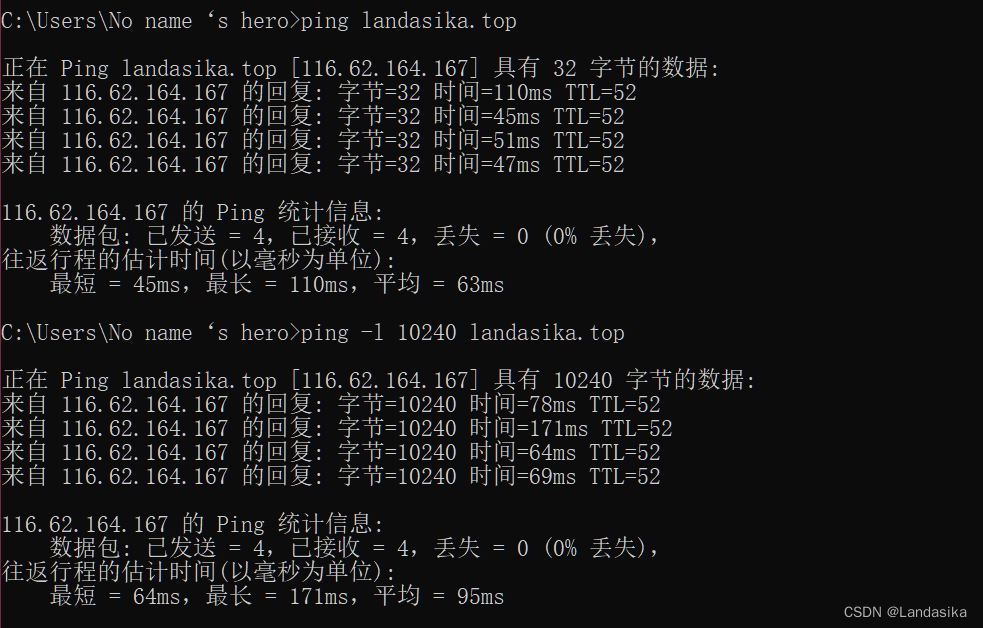

使用ping -l后，数据包变大，所以发送时间会长

每个分片的标志动态偏移量、总长度、规律

抓包

使用cmd命令

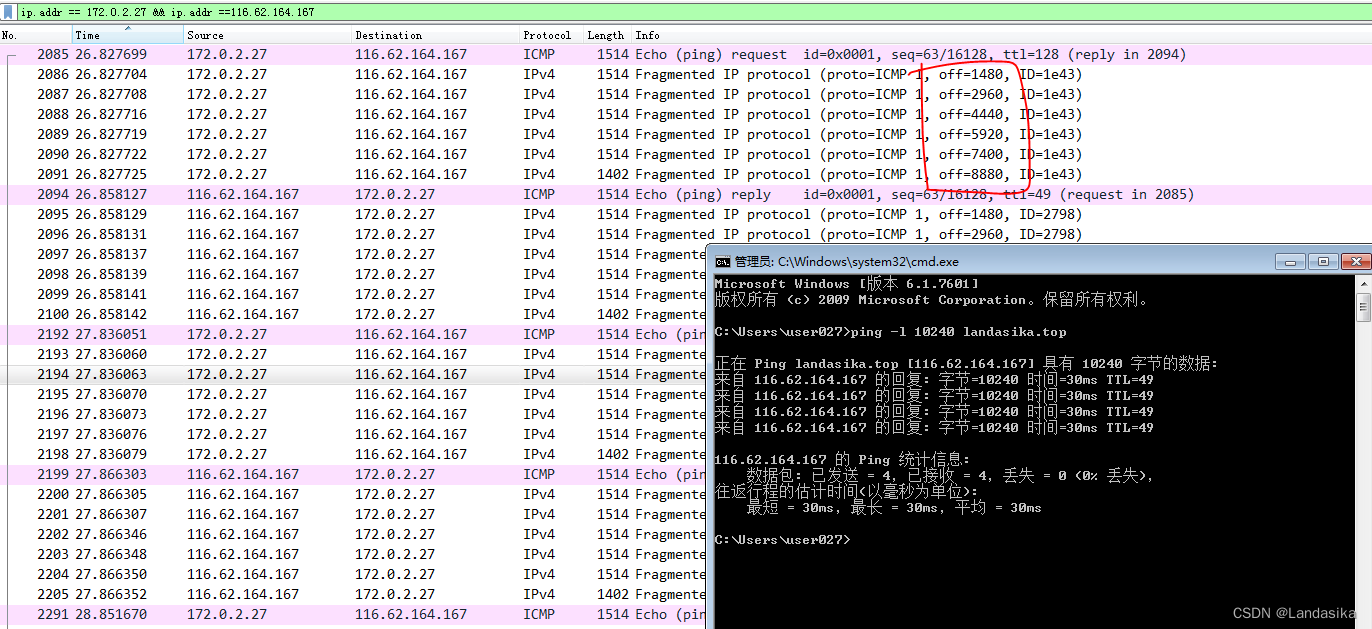

ping -l 10240 landasika.top

注意一个问题
有些服务器开启了防DDos攻击的防火墙，所以发送数据量过大的数据包会导致请求超时。

将
编辑->首选项->Protocols->IPV4->Reassemble fragment IPV4 datagrams的勾勾去掉，这样的话ICMP的包不是整合到一起的包。

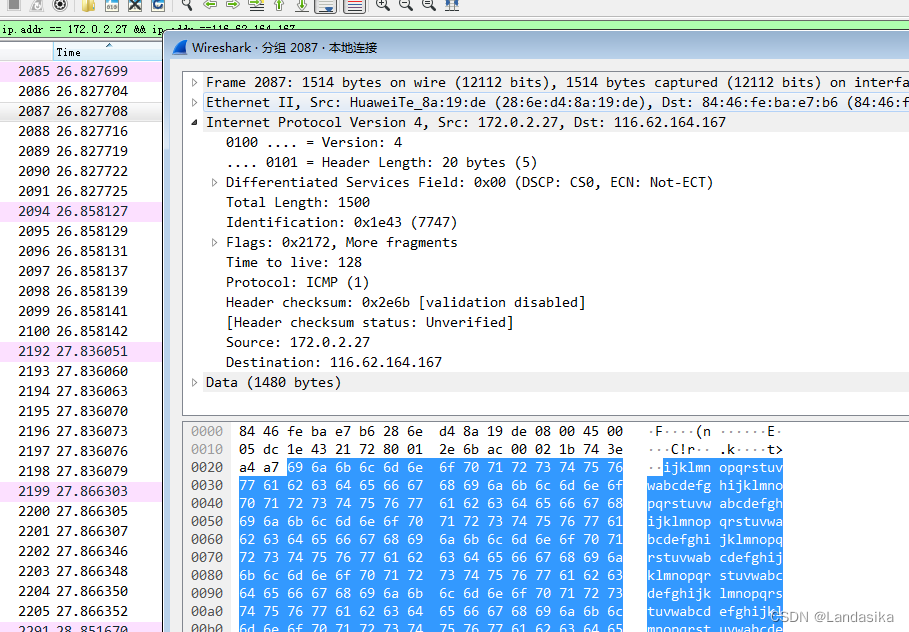

利用wireshark抓包

可以看到每个包的偏移量。

分析

我们发送了10240个字节，
10240=1480*5+1472+1368
理论上是发送了7个包

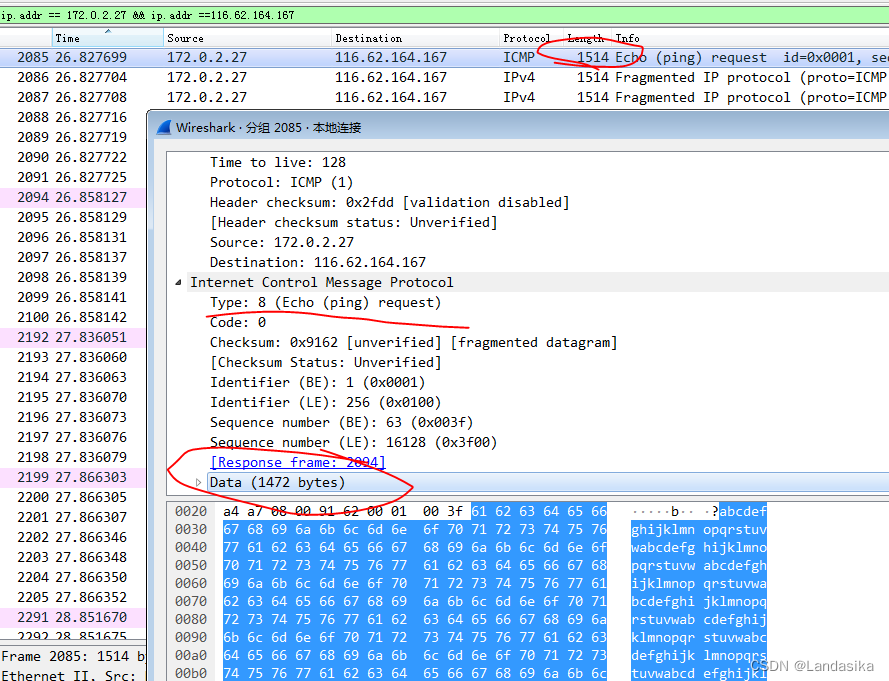

ICMP的数据包

由于我们使用的是ping命令来发送的包，所以第一个包一定是ICMP包，
并且ICMP的头里面的Type字段标志是8（表示ping命令）
数据包的长度是
1514=1472（ICMP分片的数据长度）+8（ICMP报文头长度）+ 20（IPV4报文头长度）+14（以太网协议长度）

IPV4数据包

每个包的组成：
1514=1480（data长度）+20（IPV4长度）+14（以太网长度）

思考题

3、不同操作系统对IPv4数据包初始化TTL值是不同的，利用这一特征，可以进行操作系统的探测。通过ping程序，试探测互联网站点运行的操作系统类型，从而推断实验主机到达被测站点之间经过的路由器数目。

可以知道TTL=64，表名我的服务器用的是Linux系统，到达时候TTL=62，那么经过了12个路由器。
