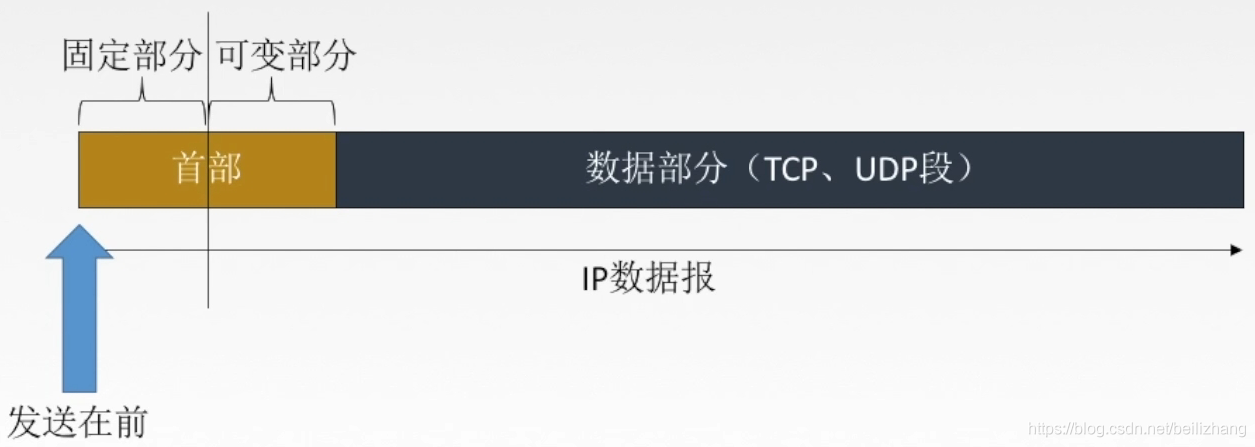

IP数据报

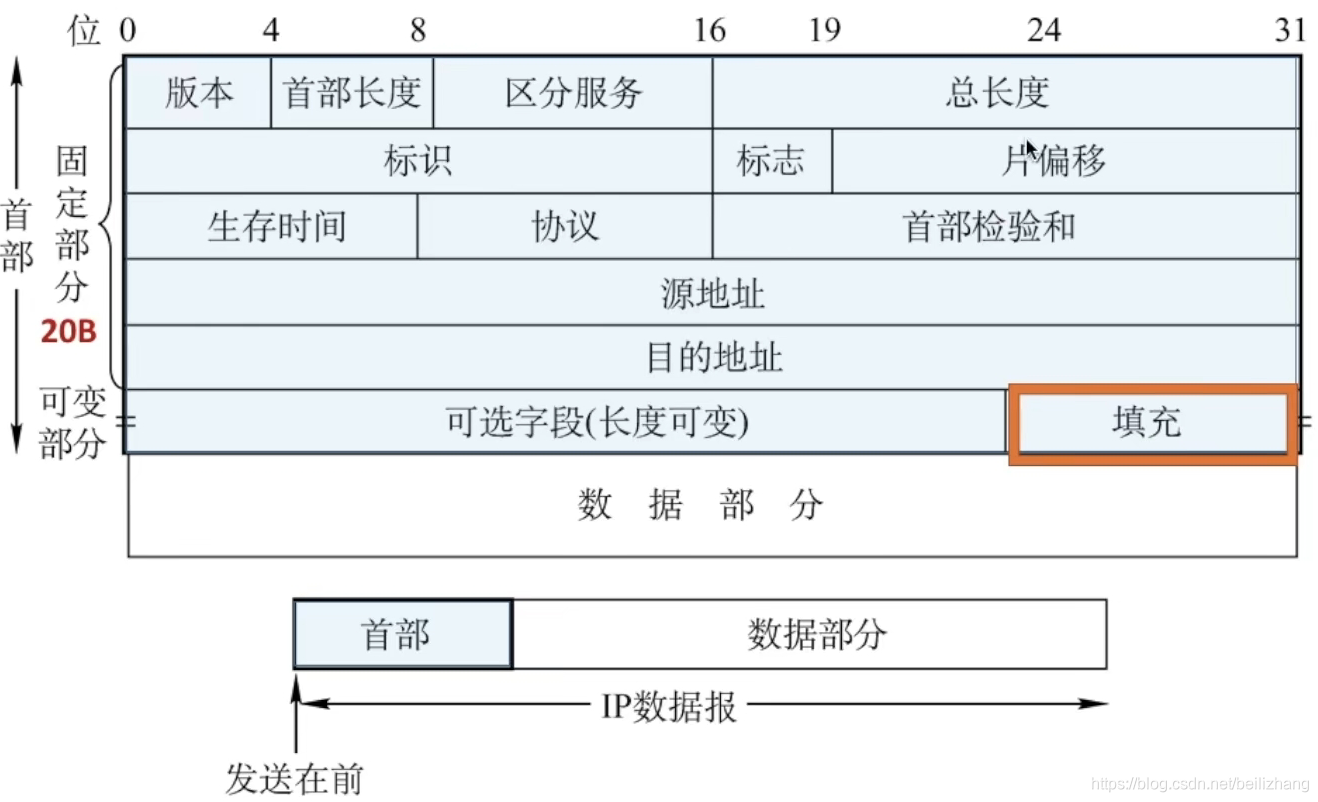

IP数据报格式

1. 版本：IPv4 / IPv6
2. 首部长度：单位是4B，最小为5
3. 区分服务：指示期望获得哪种类型的服务
4. 总长度：首部+数据，单位是1B
5. 标识：同一数据报的分片使用同一标识
6. 标志：只有两位有意义x__

i) 中间位DF（Don’t Fragment）
DF=1，禁止分片
DF=0，允许分片

ii) 最低位MF（More Fragment）
MF=1，后面“还有分片”
MF=0，代表最后一片/没分片

7. 片偏移：指出较长分组分片后，某片在原分组中的相对位置。以8B为单位。除了最后一个分片，每个分片长度一定是8B的整数倍

8. 生存时间（TTL）：IP分组的保质期，经过一个路由器-1，变成0则丢弃

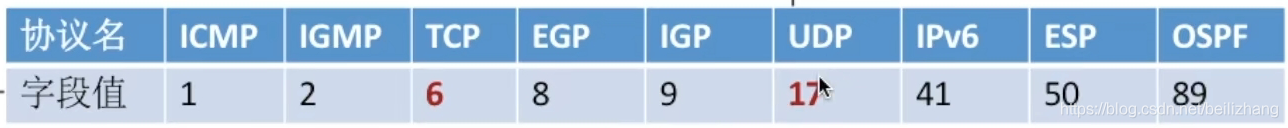

9. 协议：数据部分的协议


10. 首部校验和：只检验首部

11. 源IP地址和目的IP地址：32位

12. 可选字段：0~408，用来支持排错、测量以及安全等措施

13. 填充：全0，把首部补成4B的整数倍

最大传送单元MTU

链路层数据帧可封装数据的上限

以太网的MTU是1500字节

如果所传送的数据报长度超过某链路的MTU值，就进行分片
