在PLC编程中，只要涉及到数据采集和输出，都会遇到模拟量的线性变换。在西门子300PLC编程中，系统自带的两个线性变换功能块FC105和FC106是最常用的两个数据转换模块。但是在博图中，模拟量的线性转换跟300PLC有一定的差异，本文详细介绍1200,1500中模拟量的线性转换问题。

1. 线性变换原理

线性变换的原理很简单，比如说，在工程测量中，常会遇到4-20mA的传感器，如压力传感器或位移传感器等，要转换为0-50MPa的物理量。用高中学过的直线方程两点式就可以了。已知两点(4，20)和(20，50)，求(x,y)。

2. 线性变换用到的指令模块

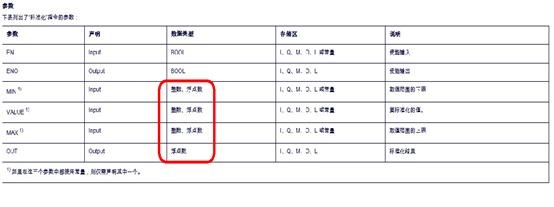

(1).标准化(NORM_X)指令：

可以使用“标准化”指令，通过将输入 VALUE 中变量的值映射到线性标尺对其进行标准化。可以使用参数 MIN 和 MAX 定义(应用于该标尺的)值范围的限值。输出 OUT 中的结果经过计算并存储为浮点数，这取决于要标准化的值在该值范围中的位置。如果要标准化的值等于输入 MIN 中的值，则输出 OUT 将返回值“0.0”。如果要标准化的值等于输入 MAX 的值，则输出 OUT 需返回值“1.0”。

OUT=(VALUE-MIN)/(MAX-MIN)

上面是PLC帮助文档的官方解释：很拗口，理解不了不用去管他。下面直接看应用就会好。

注意这个数据类型就可以了。

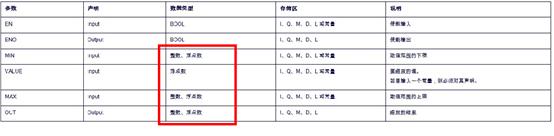

(2)SCALE_X：缩放

“缩放”指令，通过将输入 VALUE 的值映射到指定的值范围来对其进行缩放。 当执行“缩放”指令时，输入 VALUE 的浮点值会缩放到由参数 MIN 和 MAX 定义的值范围。 缩放结果为整数，存储在 OUT 输出中。

同样的，不用去刻意理解这个意思。后面看举例应用就可以了。

同样的，注意这个数据类型就可以了。

3. 线性变换指令块的应用举例

线性变换的原理很简单，比如说，在工程测量中，常会遇到4-20mA的传感器，如压力传感器或位移传感器等，要转换为0-50MPa的物理量。用高中学过的直线方程两点式就可以了。已知两点(4，20)和(20，50)，求(x,y)。

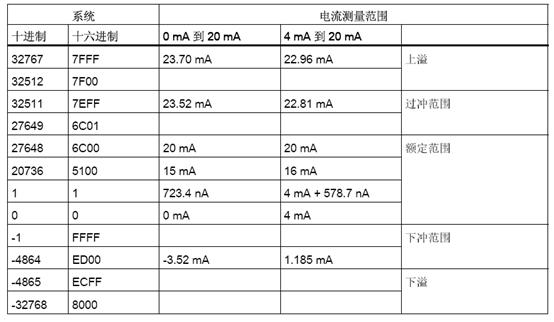

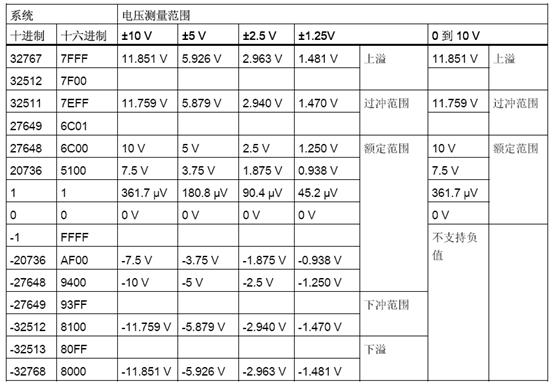

先熟悉模拟量采集的对应关系，如图，4-20mA对应0-27648

如图所示：经过两步就可以把，采集到的模拟量4-20mA，转换为0-50MPa。

如果是-10V-10V对应0-50MPa，只需要把min赋值为-27648(查表)即可。

4. 理解

上述两步，其实就是把线性关系

两点式分两步完成了。

理解起来可能有点拗口，应用起来知道怎么处理就行。

第一步：看是单极性，还是双极性，单极性对应0-27648，双极性(-10V到10V)对应-27648—27648，

第二步：调用模块。

第三步：分别给两个模块的MIN，MAX，VALUW赋值即可。注意其数据类型，一般的%IW0为INT，转换后位REAL。

下一篇小文准备写模拟量的输出线性变换。这个需要两个模块来转换得到物理量，再下一篇小文介绍两点式线性变换程序的编写，用一个模块就可以搞定。

谢谢观看。
