【技术解析】AH866X系列非隔离电源芯片：小体积大能量的高效降压方案

▍一、产品概述
AH866X系列是针对220V交流转5V直流场景开发的非隔离型电源芯片解决方案，集成了600V耐压MOSFET和智能化控制模块。该方案采用创新的峰值电流控制技术，在简化外围电路设计的同时，实现了优异的负载调整率（±1%）和电压调整率（±2%），特别适合10W以内的小功率电源转换需求。

▍二、核心优势亮点
✅ 极简外围设计：无需传统PWM芯片所需的环路补偿电路
✅ 超低待机功耗：专利轻载模式使待机功耗<30mW（@230VAC）
✅ 宽电压适应：支持85-265VAC全电压范围输入
✅ 安全防护体系：五重保护机制（OVP/SCP/OTP/UVP/OLP）确保系统可靠性

▍三、关键技术特性

1. 智能频率控制

• 动态频率调节范围：22kHz-65kHz
• 内置频率抖动技术（±4kHz）优化EMI表现
• 支持CCM/DCM混合工作模式

1. 功率器件集成

• 内置600V/1.2Ω RDS(on) MOSFET
• 700mA峰值输出电流能力
• 支持BUCK/BOOST拓扑结构

1. 可编程输出配置

Vout = 0.8*(1+R1/R2) PCB 132-476I-OOO1

通过外置电阻网络可配置3.3V/5V/9V/12V/18V/24V多档输出

1. 热管理设计

• 结温保护阈值：150℃（带滞回）
• 建议工作温度：-40℃~+125℃

▍四、典型应用场景
🔌 智能家电控制板供电
🔌 USB充电器/适配器
🔌 工业传感器供电模块
🔌 LED驱动电源
🔌 物联网终端设备

▍五、设计建议

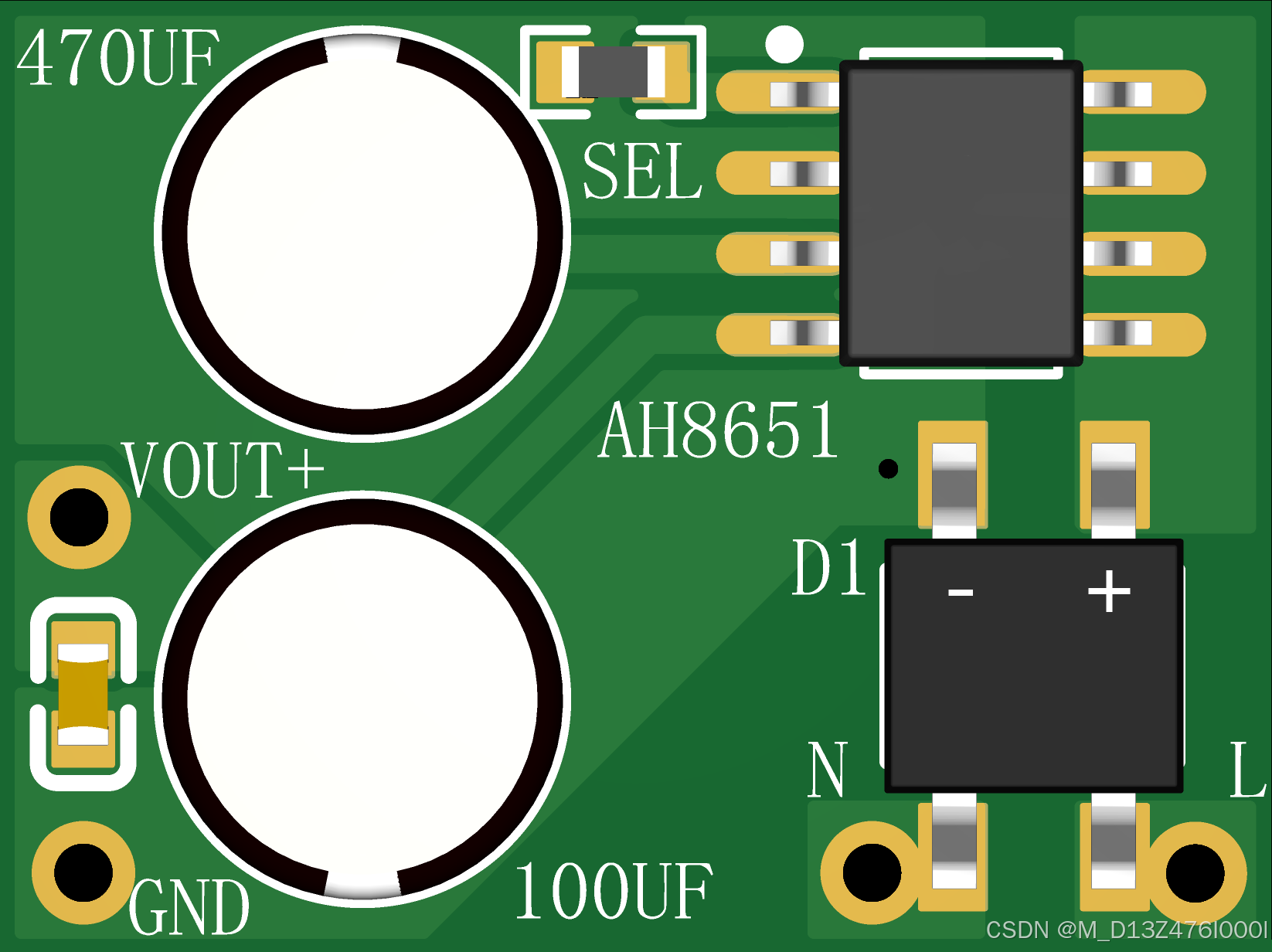

1. PCB布局要点

• 高压走线间距>2.5mm
• GND引脚采用星型接地
• 输入滤波电容尽量靠近VCC引脚

1. 关键器件选型

• 输入电解电容：≥4.7μF/400V
• 输出电容：低ESR的47μF陶瓷电容
• 续流二极管：建议使用FR107快恢复二极管

1. 调试技巧

• 轻载时可通过增加假负载改善纹波
• 批量生产时建议做±10%输入电压裕量测试
• 使用热成像仪监测关键元件温升

该系列芯片已通过IEC62368安规认证，提供SOP-7和DIP-8两种封装形式。其高集成度特性可使BOM成本降低30%以上，特别适合需要快速上市的成本敏感型产品。
