01 模拟开关矩阵

---

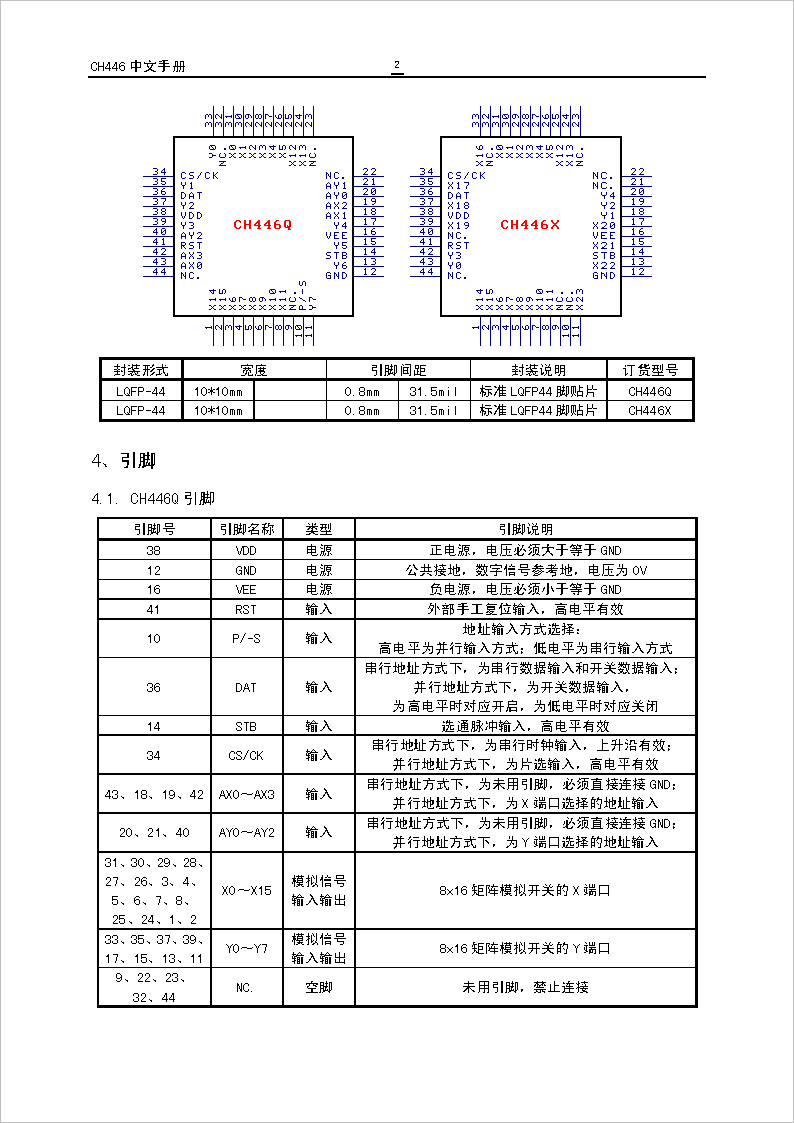

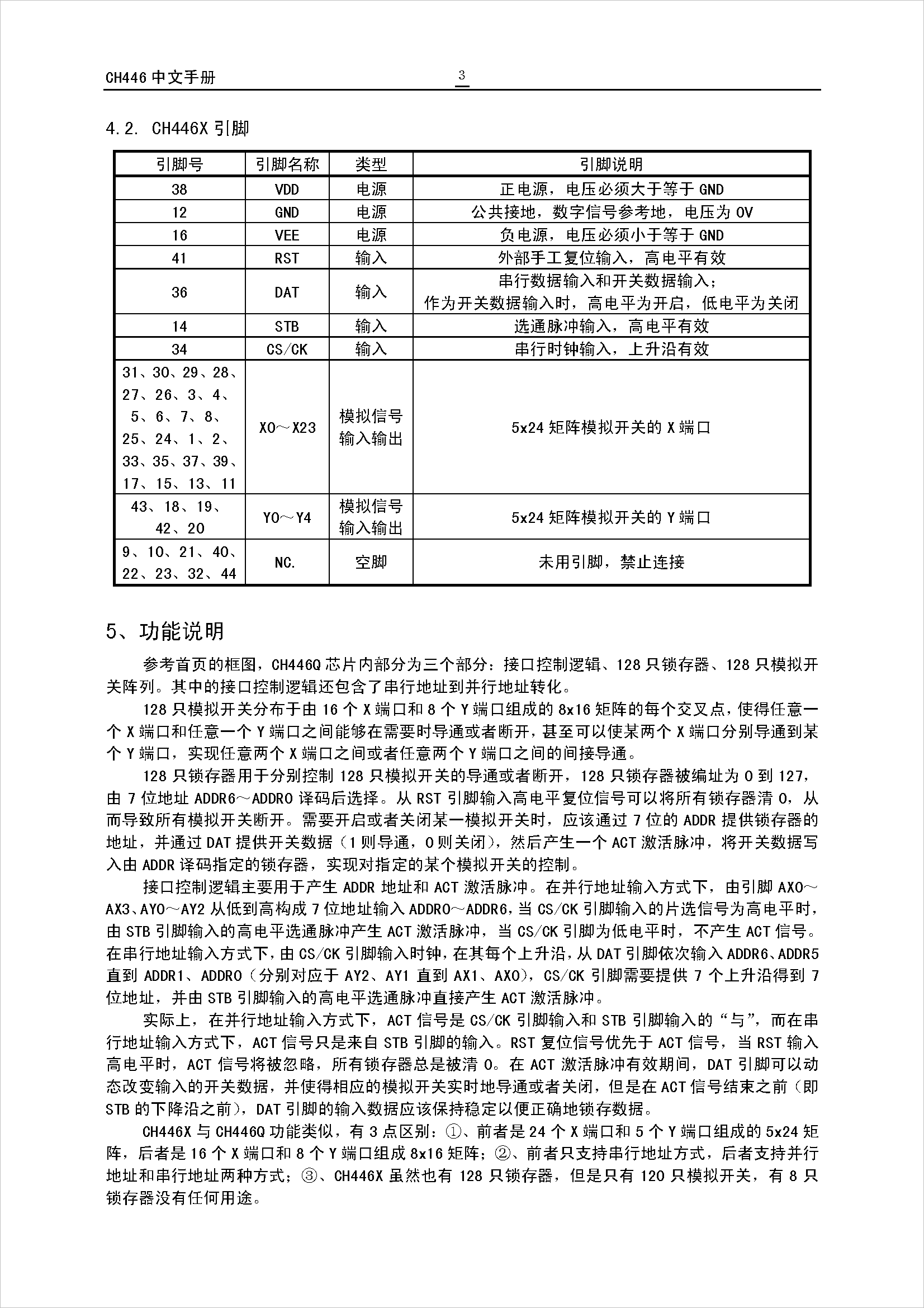

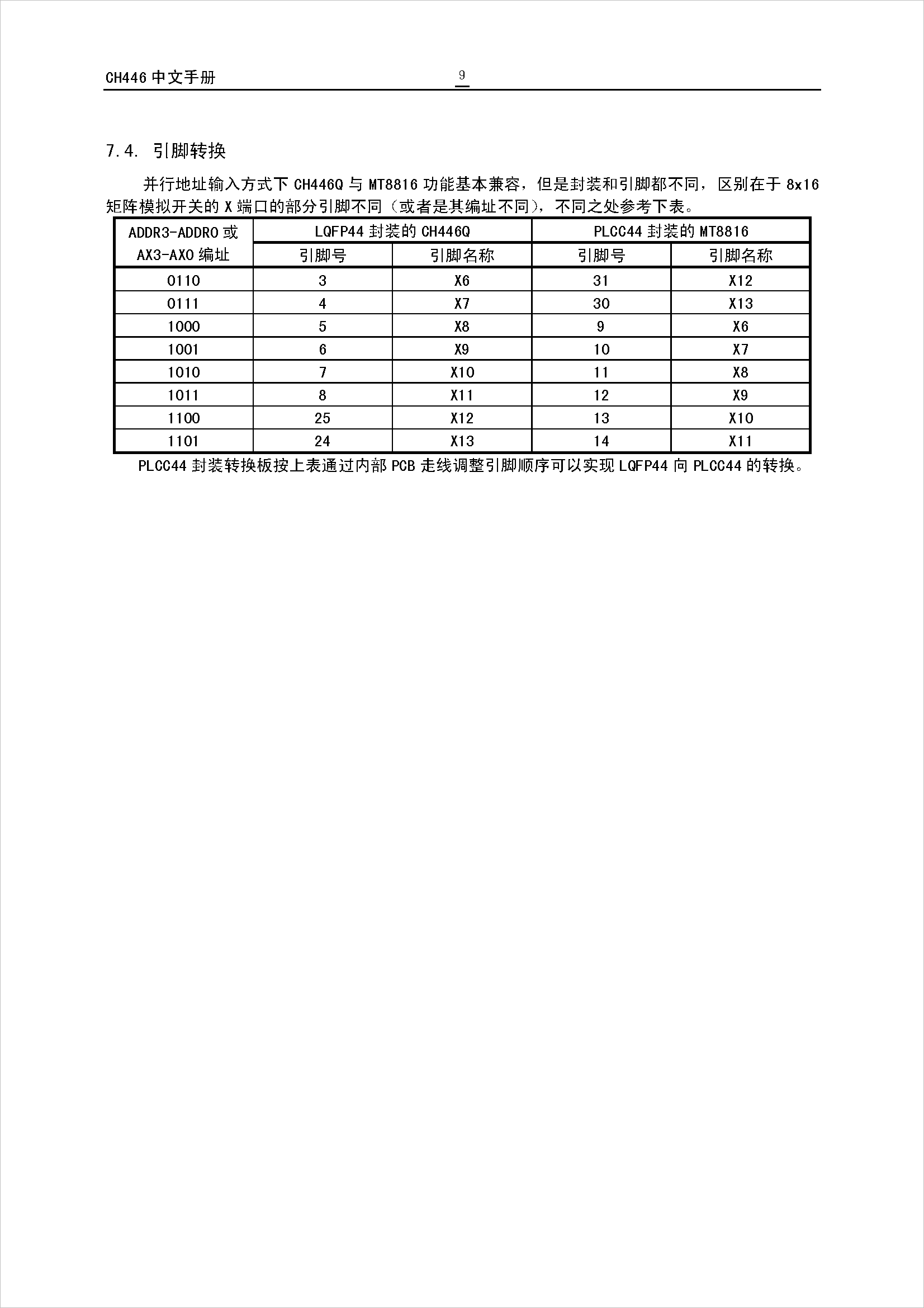

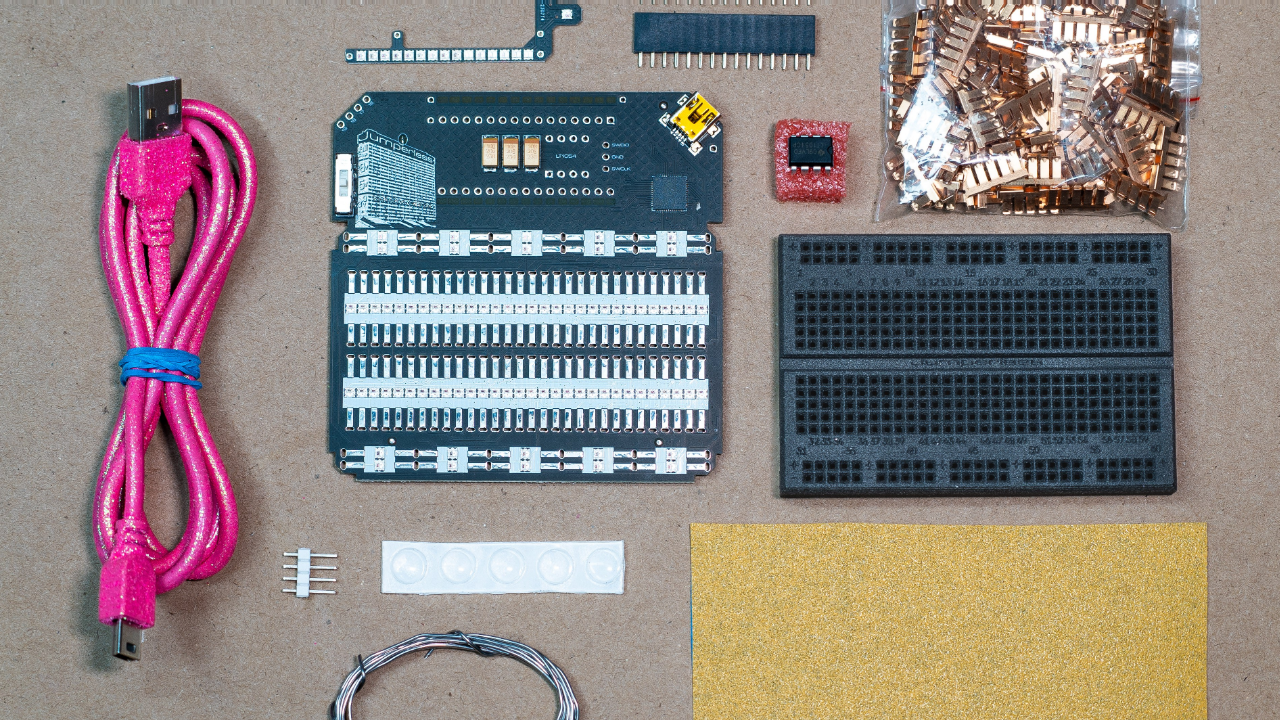

  这是网络上别人设计的无需联线的面包板，  它使用 CH446Q 模拟开关矩阵实现所有面包板插孔的可编程连接。  我购买的 CH446Q到货了。  下面通过实验板对其功能进行基本测试。

一、电路设计

  使用一颗STC单片机对CH446Q进行控制。  单片机型号为 STC8H1K28， 使用串口模式对CH446Q进行设置。  引出四组 X 和 四组 Y 管脚到外部进行测试。  设计电路板， 使其适合一分钟制版制作。  一分钟后得到测试电路板。

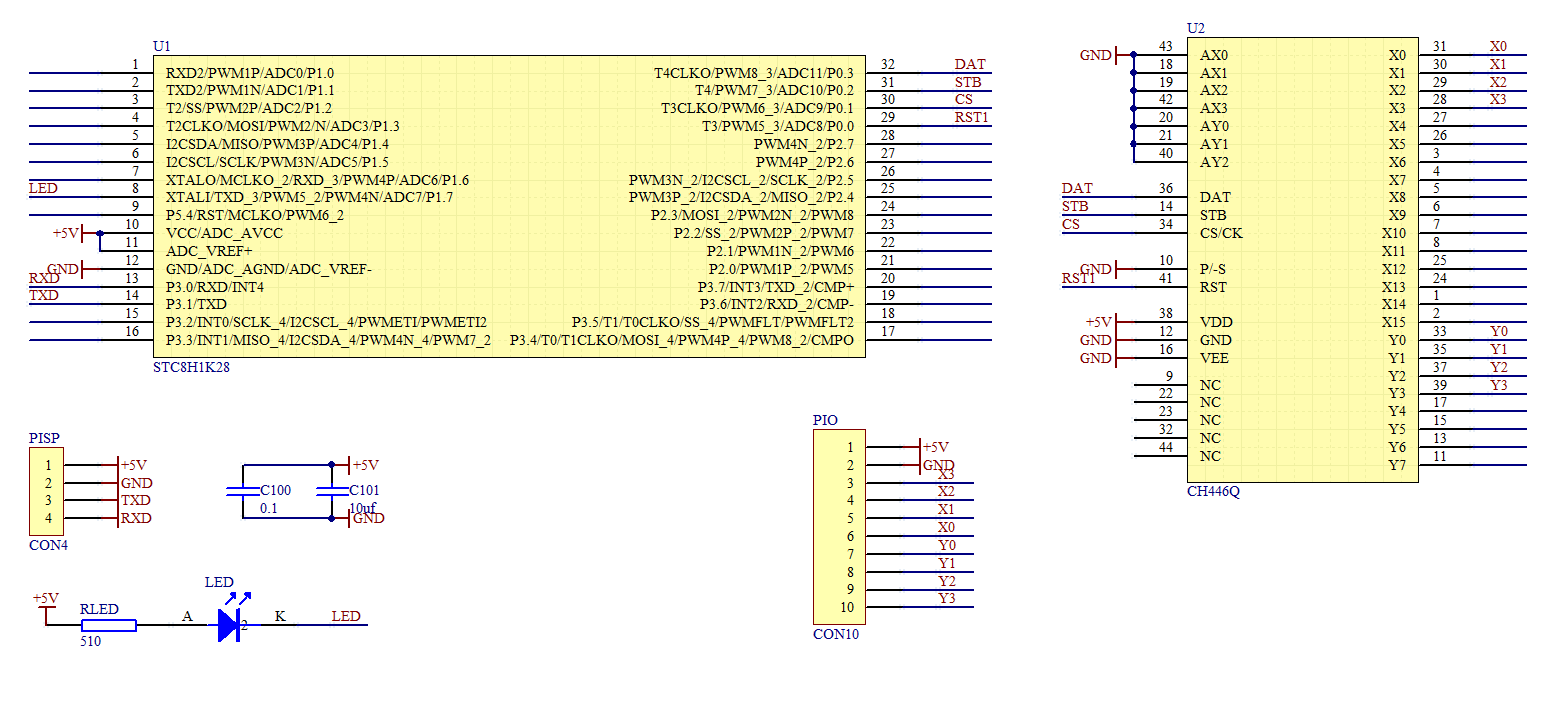

▲ 图1.1.1 电路原理图

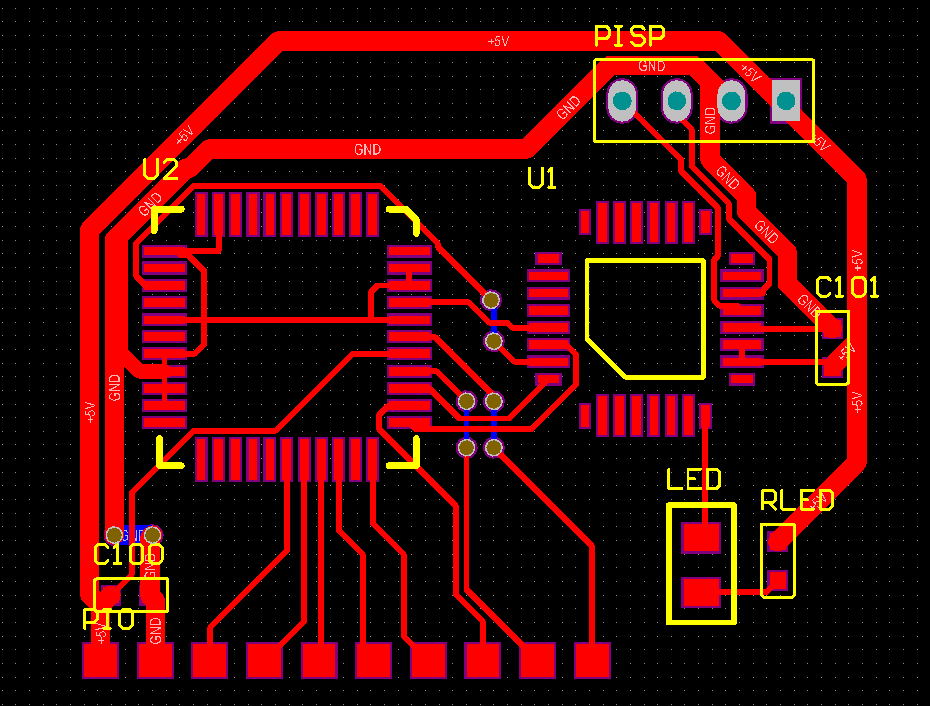

▲ 图1.1.2 PCB板图

AD\Test\2023\TESTCH446QSTC.PcbDoc

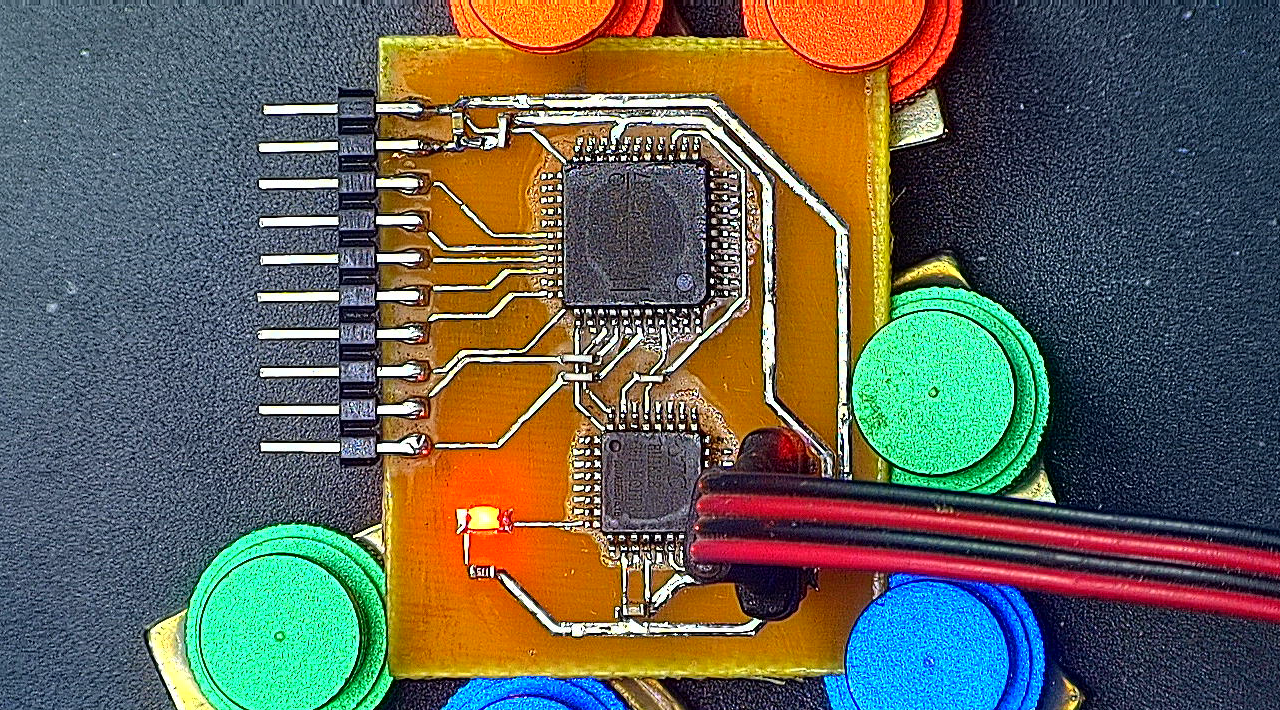

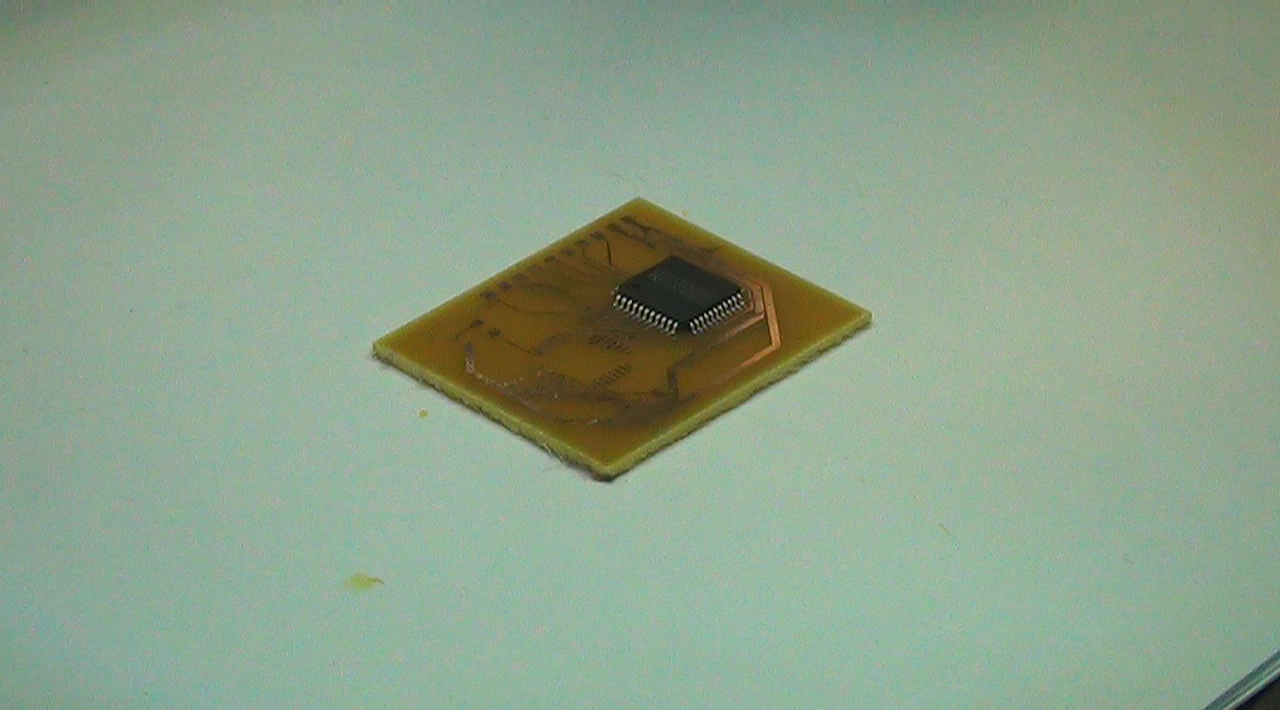

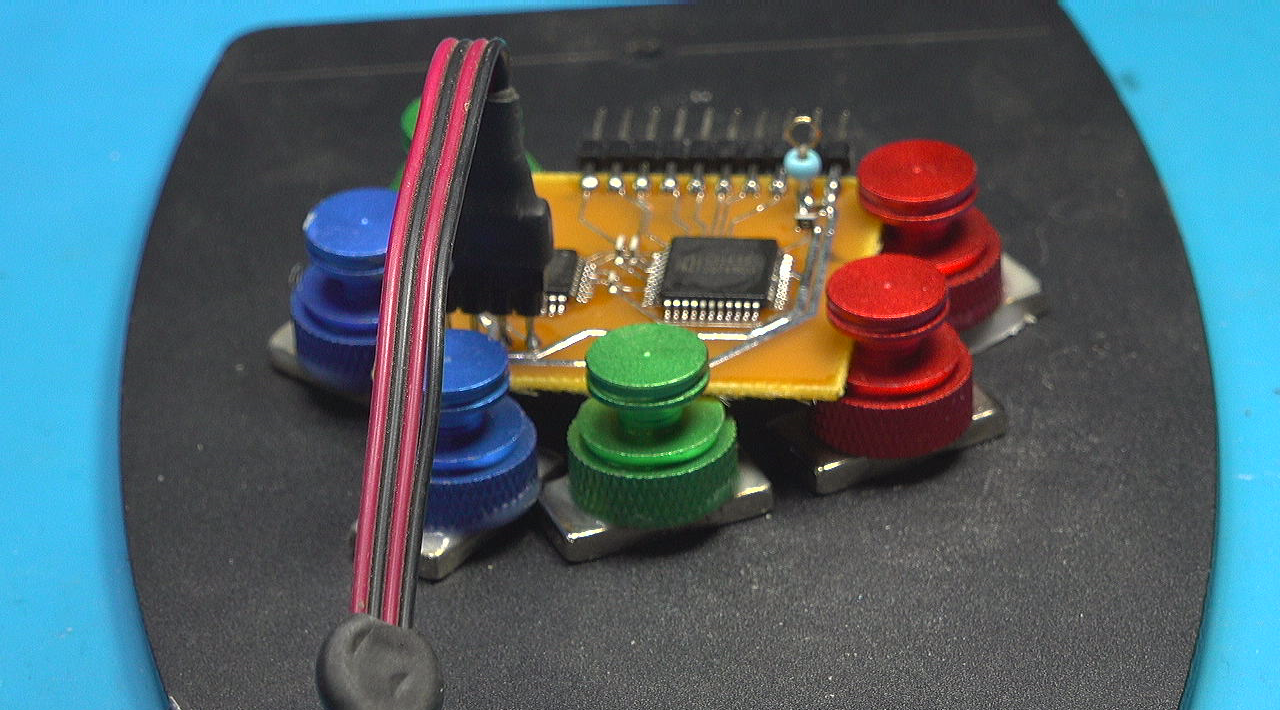

  焊接电路板。  将其固定在测试板上。  先对单片机初步测试。  之后， 在放在面包板上进行测试。

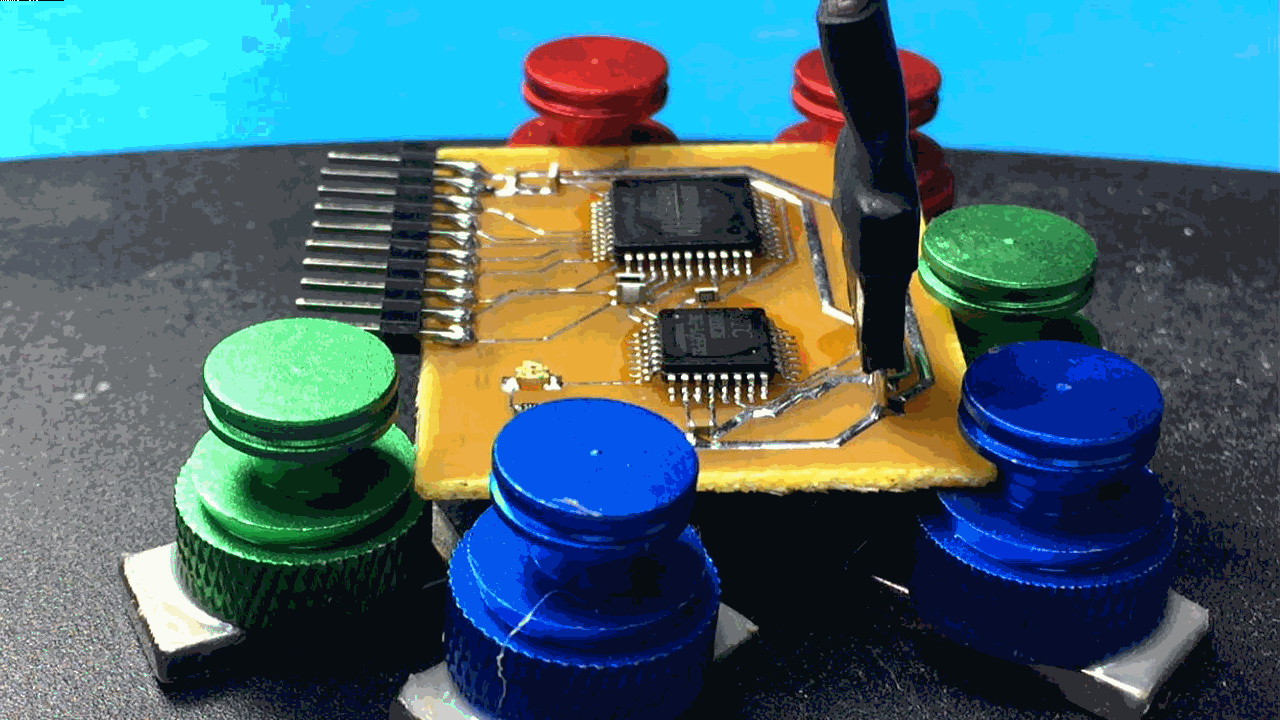

▲ 图1.1.3 LED闪烁程序

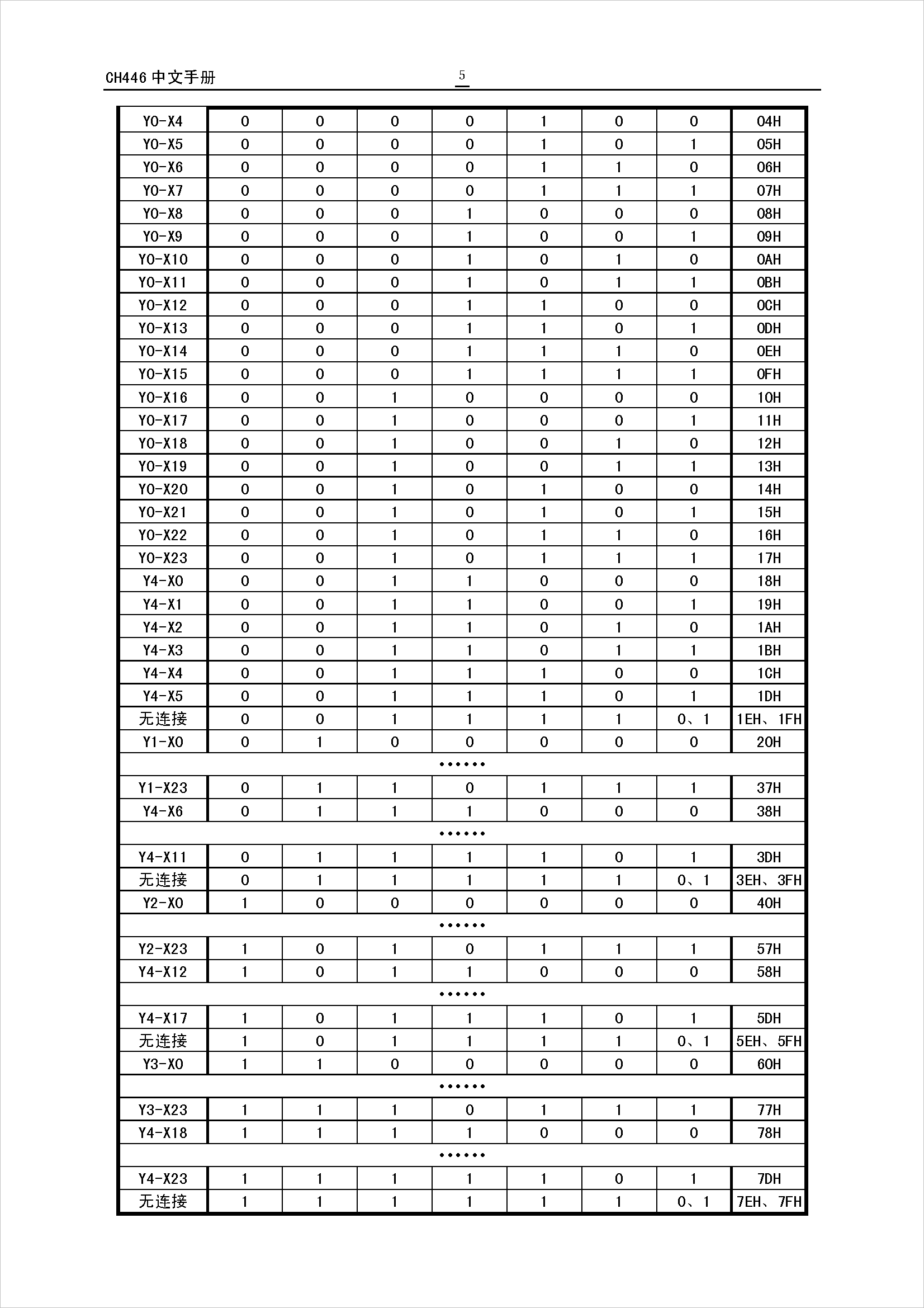

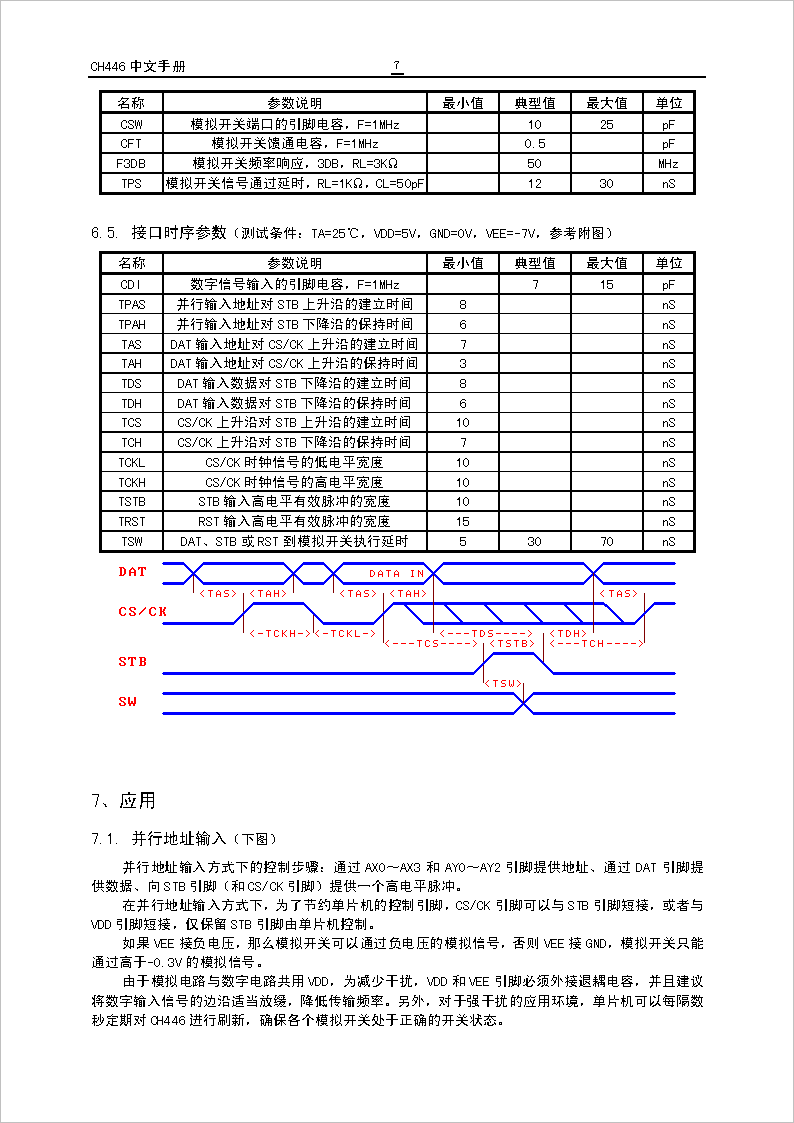

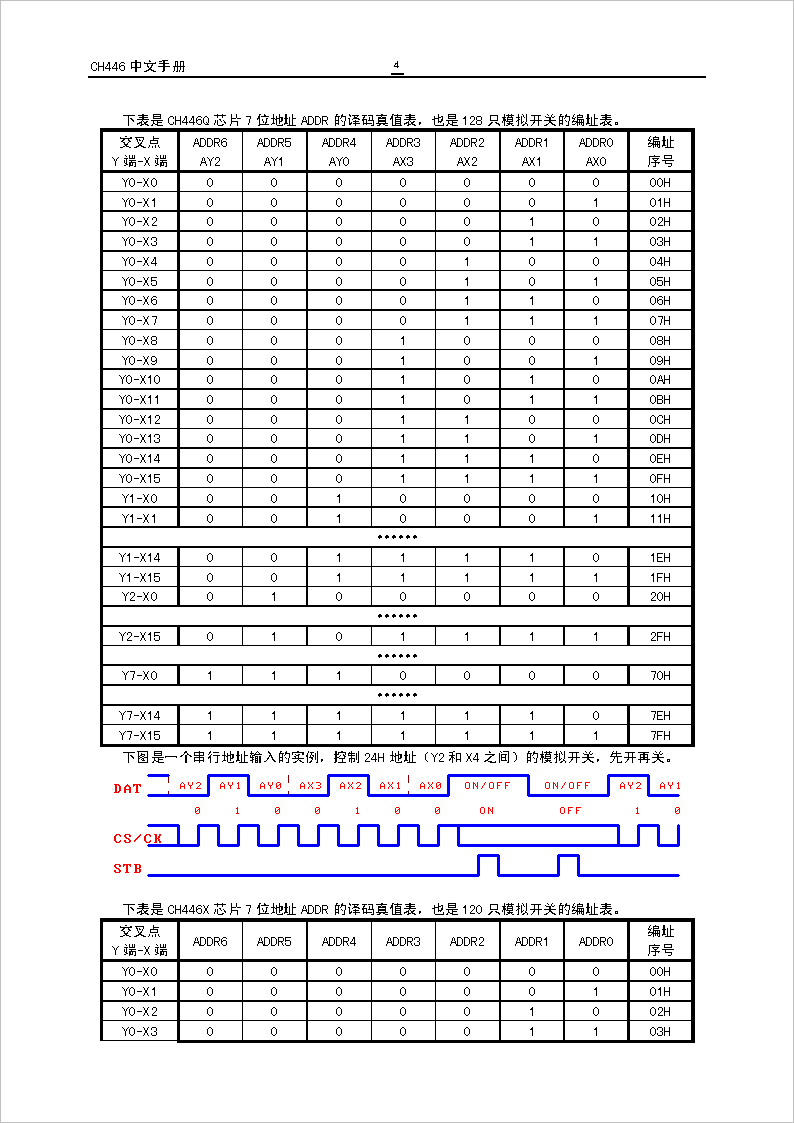

  下载测试程序。  按照CH446Q 串行控制协议， 使用单片机IO口输出相应的脉冲信号。  测量 数据信号。  查看是否程序运行正常。  示波器显示测量到的脉冲信号。

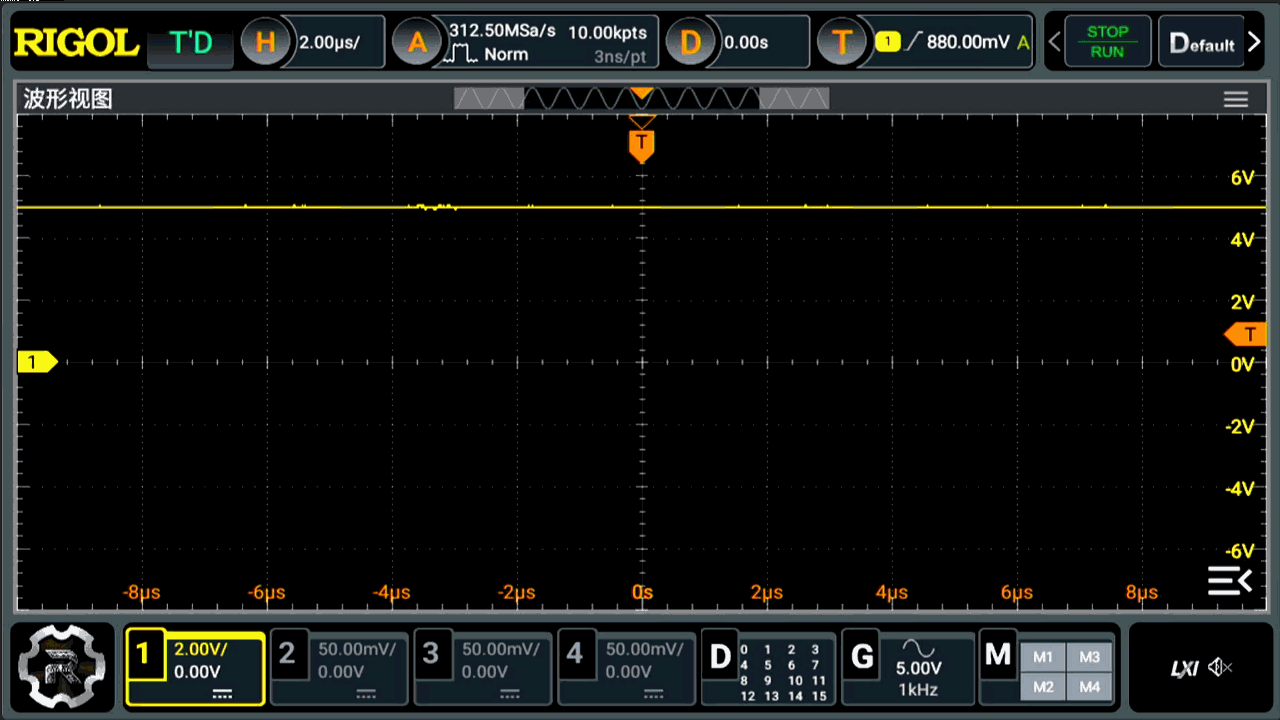

▲ 图1.1.4 测量DAT数据线波形

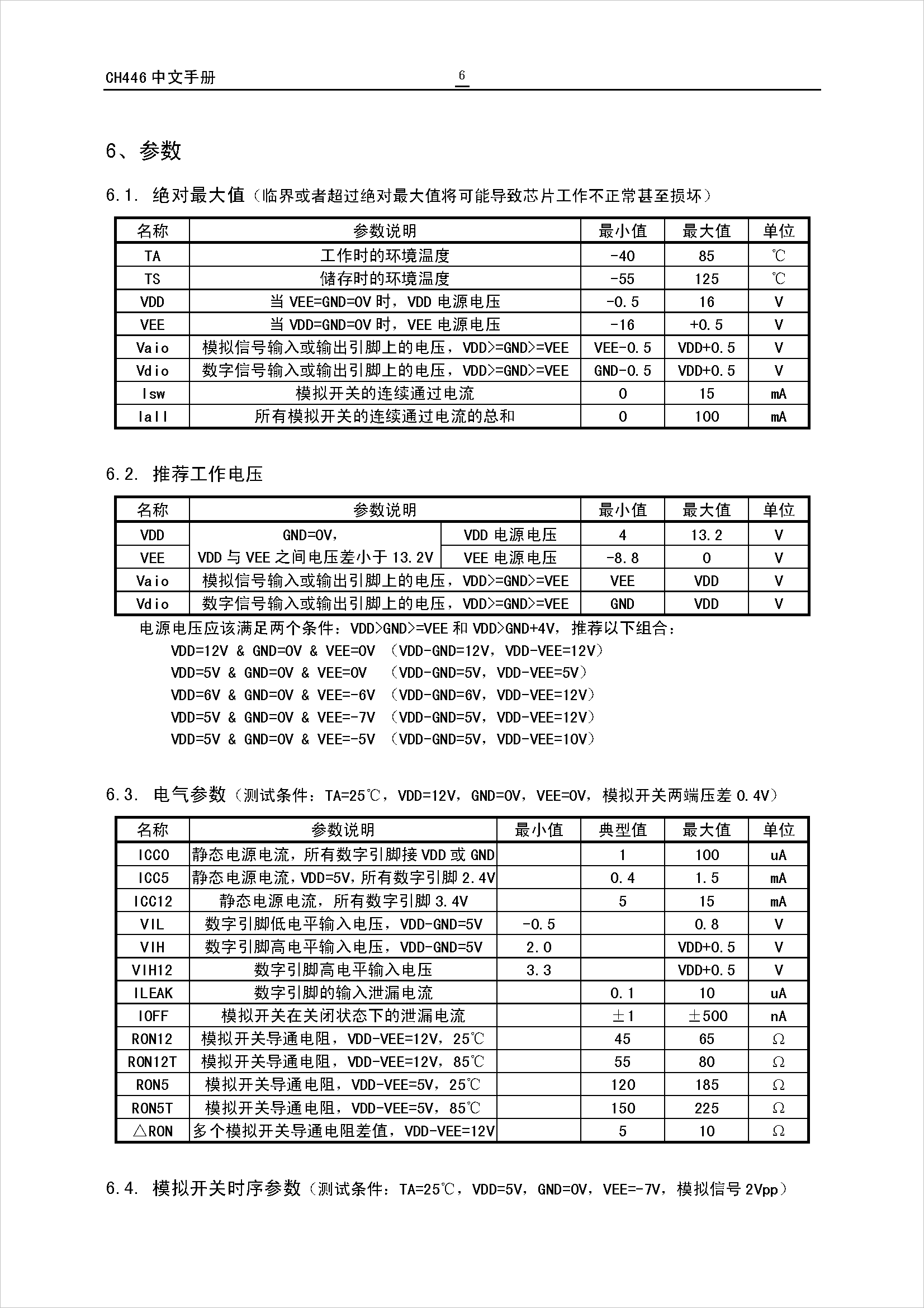

  使用万用表测量模拟开关矩阵。 对于没有连接的X,Y管脚， 它们之间的电阻大多在300k欧姆。 对于连通的管脚， 测量的电阻在 100欧姆左右。  这比手册中说明的模拟开关矩阵导通电阻 60欧姆要大。 不知道为什么。

D:\zhuoqing\window\C51\STC\Test\2023\TestCH446Q\MAIN.c



※ 总  结 ※

---

  本文记录了对 模拟开关矩阵 CH446Q 的初步测试。  单片机使用串行方式控制模拟矩阵， 节省了大量的控制IO口。  使用数字万用表的测量导通XY管脚之间的电阻， 在100欧姆左右。

---
