1.实验目的

• 了解 SMTP 协议工作原理：通过抓取 SMTP 报文，能够直观地观察 SMTP 协议在网络中的数据交互过程，包括邮件的发送、接收以及相关的命令和响应，从而深入理解 SMTP 协议是如何实现邮件传输功能的。
• 分析网络通信过程：可以清晰地看到邮件从发送方到接收方所经过的网络路径，以及在每个节点之间的信息传递细节，有助于分析网络通信的流程和机制，了解数据在网络中的传输方式和路由选择。
• 掌握 Wireshark 工具使用：Wireshark 是一款常用的网络协议分析工具，通过进行抓取 SMTP 报文的实验，能够熟练掌握 Wireshark 的基本操作，如设置过滤条件、捕获数据包、分析报文内容等，提高使用该工具进行网络故障排查和协议分析的能力。

2.Wireshark抓取报文

2.1 如何抓取到你所选择的协议报文

1. 登录QQ邮箱：
   打开Foxmail软件，输入QQ邮箱地址和密码，然后点击登录。
2. 进入系统设置页面：
   登录成功后，在Foxmail的主界面上，找到QQ邮箱账号，右键点击该账号，选择“设置”或“账户设置”选项，打开系统设置页面。

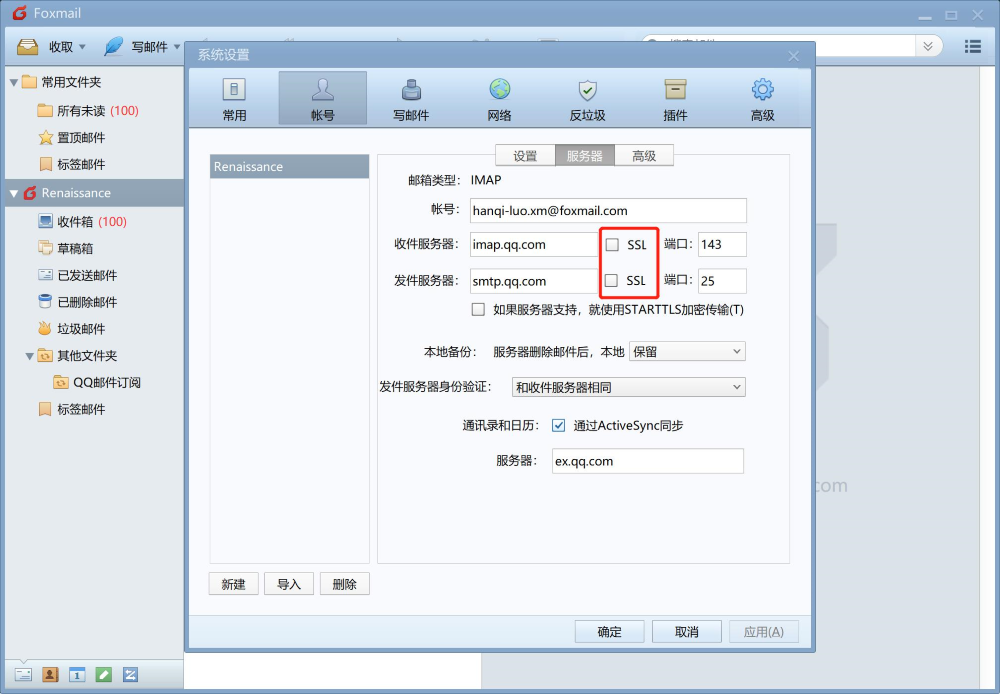

3. 修改服务器设置：
   在系统设置页面中，找到与服务器相关的设置部分，分别点击“邮件服务器”或“SMTP服务器”等选项来查看具体的设置，在这些设置里，会看到与SSL相关的选项，如“使用SSL加密连接”或类似的选项，取消勾选这些选项以关闭SSL加密。
4. 测试并“抓到数据”：
   在关闭SSL后，尝试发送或接收一封邮件来测试连接。

2.2 Wireshark出来很多报文，你是如何过滤出与你所选协议相关的报文

1. 启动Wireshark
2. 在Foxmail中写邮件
   在邮件编辑器中输入收件人地址、主题和邮件内容。
3. 回到Wireshark并确认捕获：
   此时，Wireshark应该正在捕获所有经过选定网络接口的数据包。
4. 发送邮件：
   点击“发送”按钮来发送邮件。

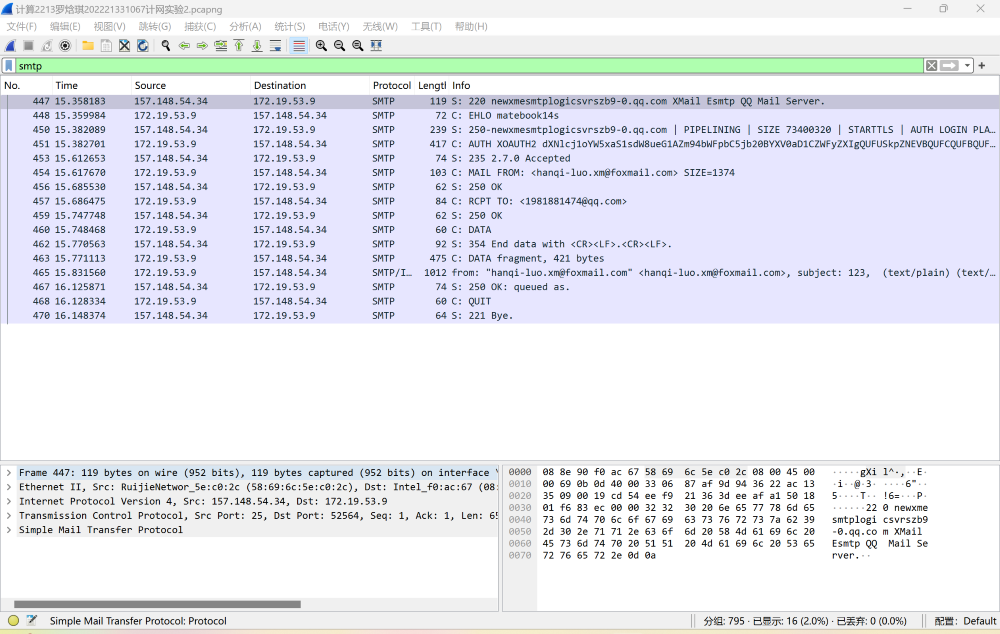

5. 在Wireshark中过滤数据包：
   由于Wireshark捕获了大量的数据包，需要过滤以找到与邮件发送相关的数据包。在Wireshark的过滤器栏（位于界面顶部）中输入smtp，将只显示相关的SMTP数据包。
6. 停止Wireshark捕获：
   当你完成分析后，点击Wireshark界面上的“停止捕获”按钮（通常是红色的停止图标）来停止捕获新的数据包。

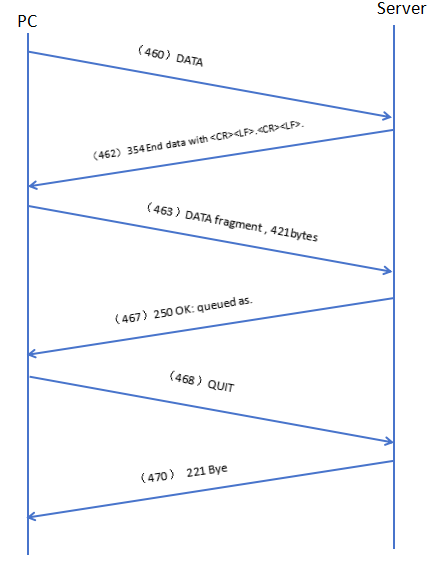

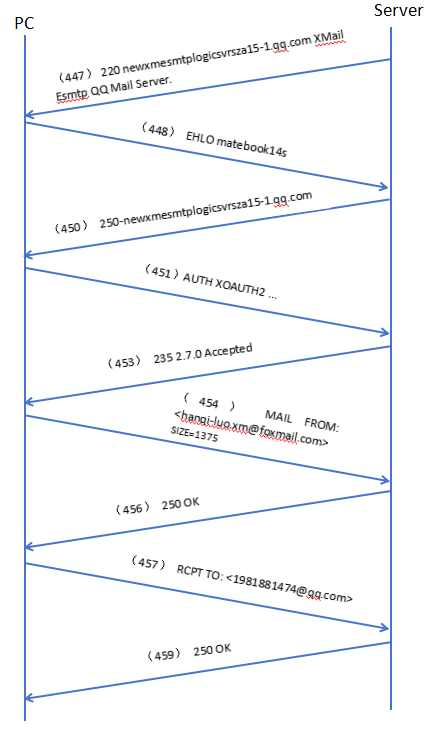

3.协议时序图

4. 分析协议工作原理

1. 建立连接：
   使用邮件客户端Foxmail发送一封电子邮件时，它会首先尝试与SMTP服务器建立连接，这通常是通过TCP端口25进行的。
2. 会话开始：
   一旦连接建立成功，邮件客户端会向SMTP服务器发送命令EHLO来开始会话，该命令用于标识客户端，并告知服务器它支持哪些SMTP扩展。
3. 身份验证：
   在某些SMTP服务器上，客户端可能需要进行身份验证，以证明它有权限发送邮件。这通常是通过发送命令AUTH以及用户名和密码。
4. 发件人信息：
   客户端发送命令MAIL FROM，表示发件人的电子邮件地址。
5. 收件人信息：
   客户端使用命令RCPT TO，指定收件人的电子邮件地址。对于收件人，服务器会返回一个确认或拒绝的消息。
6. 数据传输：
   一旦收件人被确认，客户端就会发送命令DATA，开始传输邮件的内容。邮件内容以特定的格式进行编码，并包含邮件头（如主题、发件人、收件人、日期等）和邮件体（即实际的邮件内容）。
7. 邮件传输结束：
   当邮件内容传输完成后，客户端会发送一个单独的.字符，来指示邮件内容的结束。服务器会返回一个确认消息，表明邮件已成功接收并排队等待发送。
8. 会话结束：
   最后，客户端发送命令QUIT来终止SMTP会话，并关闭与服务器的连接。

5.使用Cisco Packet Tracer遇到的问题及解决方法

• 问题：参数配置错误
• 解决方法：客户端的IP后两位是学号，PC段的IP后两位+1
• 问题：网络不联通
• 解决方法：先检查路由表是否配置正确，然后进行添加或修改，确保已正确配置并添加了相邻的路由器。

6.遇到的问题及解决方法

• 问题：使用邮件客户端Foxmail发送一封电子邮件后，无法捕获smtp协议
• 解决方法：在系统设置页面中，找到与服务器相关的设置部分，分别点击“邮件服务器”或“SMTP服务器”等选项来查看具体的设置，在这些设置里，会看到与SSL相关的选项，如“使用SSL加密连接”或类似的选项，取消勾选这些选项以关闭SSL加密。
