转载于MIPI CSI-2笔记（17） -- 数据格式（RGB图像数据）


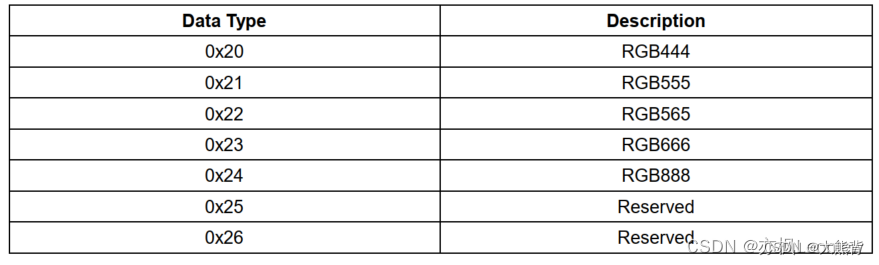

RGB888

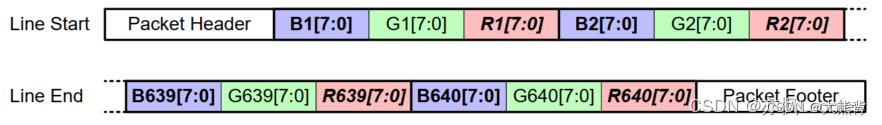

         RGB888数据传输通过发送一个BGR字节序列实现。如下图：

         下面的表格对RGB888包的包大小进行了规定。每个包的长度必须是表中的值的整数倍。

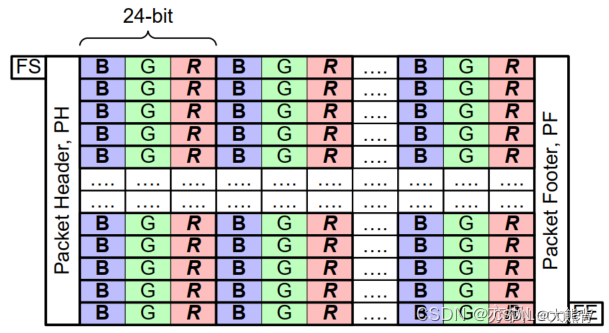

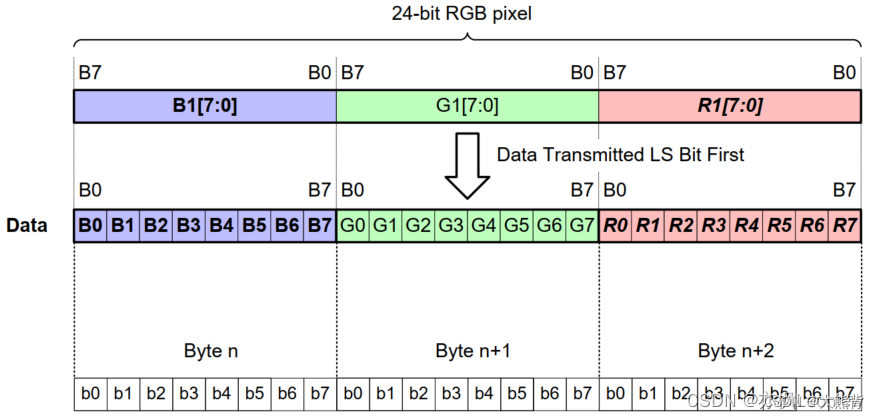

         传输中的位序按照一般的CSI-2规则进行，LSB优先。如下图所示：



RGB666

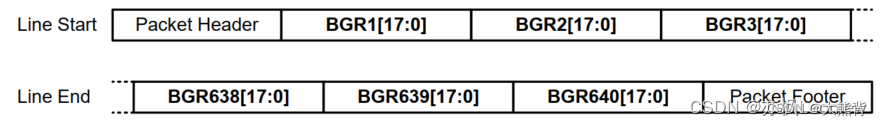

         RGB666数据传输通过发送B0...B5,G0...G5和R0...R5（18-bit）序列实现。如下图：

        下面的表格对RGB666包的包大小进行了规定。每个包的长度必须是表中的值的整数倍。

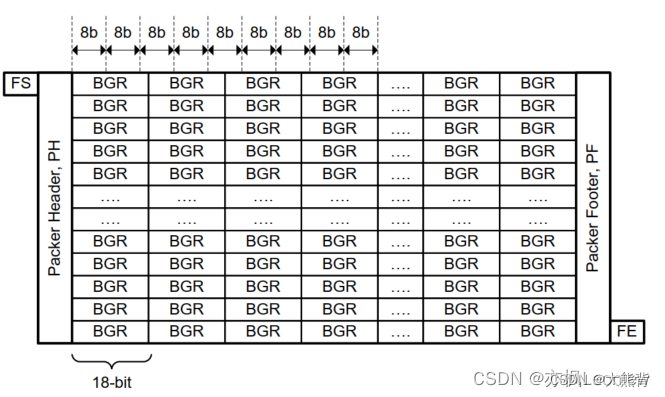

        传输中的位序按照一般的CSI-2规则进行，LSB优先。在RGB666的场景中，一个数据字的长度是18-bits，不是8-bits。字的反转（flip）针对18-bit BGR字进行，即不是对每个字节（8-bits）进行反转，而是对18-bit像素值整体进行反转。如下图所示：




 RGB565

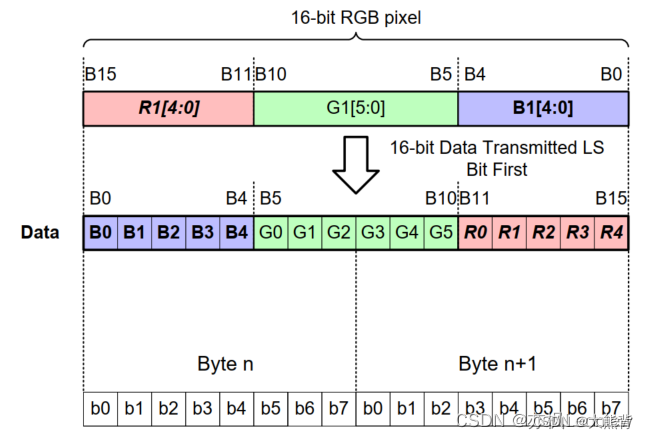

         RGB888数据传输通过发送B0...B4,G0...G5,R0...R4(16-bit)序列实现。如下图：

        下面的表格对RGB888包的包大小进行了规定。每个包的长度必须是表中的值的整数倍。

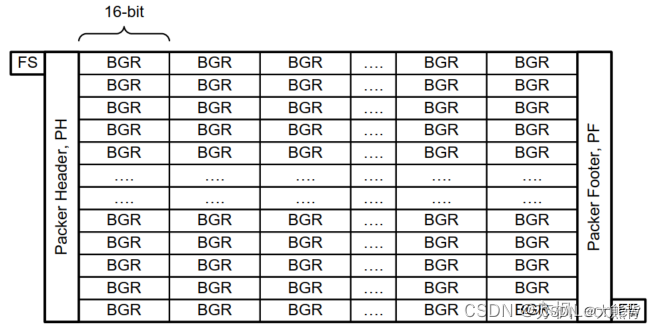

        传输中的位序按照一般的CSI-2规则进行，LSB优先。在RGB565的场景中，一个数据字的长度是16-bits，不是8-bits。字的反转（flip）针对16-bit BGR字进行，即不是对每个字节（8-bits）进行反转，而是对16-bit像素值整体进行反转。如下图所示：

 RGB555

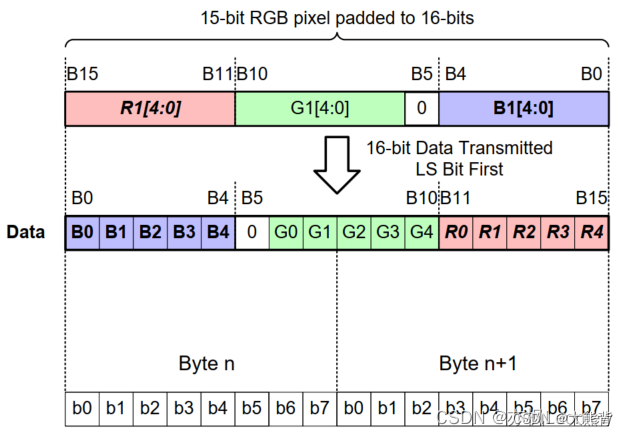

         在CSI-2总线传输RGB555数据，需要做特殊处理。RGB555数据会被组织成像RGB565数据的格式。这是通过在绿色分量的LSB中插入填充bit实现的。如下图：



         RGB555的帧格式以及包大小限制，和RGB565的处理完全相同。

         传输中的位序按照一般的CSI-2规则进行，LSB优先。在RGB555的场景中，一个数据字的长度是16-bits，不是8-bits。字的反转（flip）针对16-bit BGR字进行，即不是对每个字节（8-bits）进行反转，而是对16-bit像素值整体进行反转，和RGB565处理一致。

 RGB444

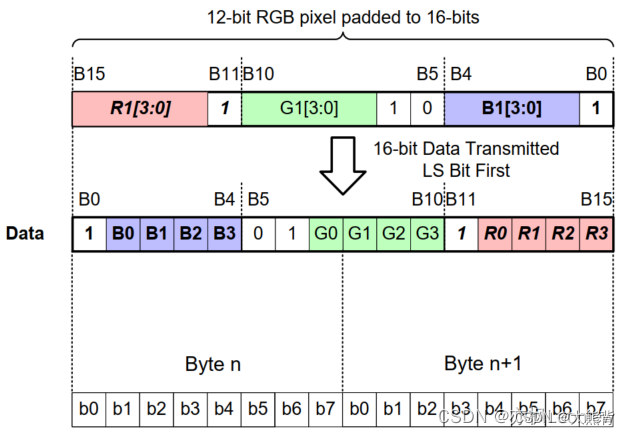

         在CSI-2总线传输RGB444数据，需要做特殊处理。RGB444数据会被组织成像RGB565数据的格式。这是通过在每种颜色分量的LSB中插入填充bit实现的。如下图：



         RGB444的帧格式以及包大小限制，和RGB565的处理完全相同。

         传输中的位序按照一般的CSI-2规则进行，LSB优先。在RGB444的场景中，一个数据字的长度是16-bits，不是8-bits。字的反转（flip）针对16-bit BGR字进行，即不是对每个字节（8-bits）进行反转，而是对16-bit像素值整体进行反转，和RGB565处理一致。
————————————————
