用Labview采集数据存储的格式是tdms格式，如何用Matlab读取数据做进一步的处理？

常见的有两种方法：

1.使用Matlab提供的ConventTDMS函数，使用简单，但部分数据类型不适用；

2.下载NI官方提供的MATLAB TDM Example函数包，需要配置环境，步骤麻烦一点。

一、方法1：ConventTDMS函数

在Matlab官网下载程序包ConvertTDMS (v10) - File Exchange - MATLAB Central

然后调用里面的convertTDMS.m函数即可

% 输入参数1：0-结构体，1-mat格式
% 输入参数2：要读取的tdms文件，主要要和代码放在同一目录下
data=convertTDMS(0,'filename.tdms'); %读取TDMS文件

但是这种方法不适用于DAQmxRaw NI数据类型格式的数据

出现如下报错：​

那么可以考虑第二种方法。

二、方法2：MATLAB TDM Example函数包

1.下载函数包

NI官网下架了，网盘自取

链接: https://pan.baidu.com/s/1SjbWqHhceTm3et8egZka5Q?pwd=s59h 提取码: s59h

2.配置环境

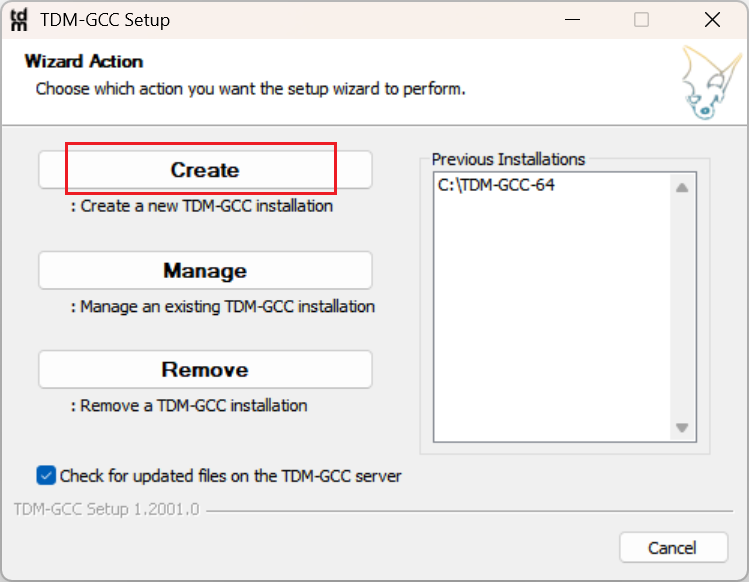

(1)打开应用程序tdm64-gcc-9.2.0.exe，选create

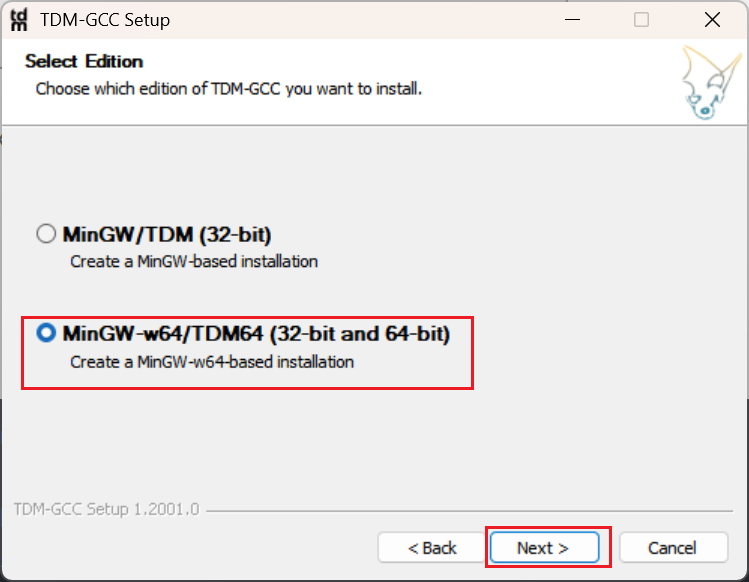

(2)选第二个环境--Next

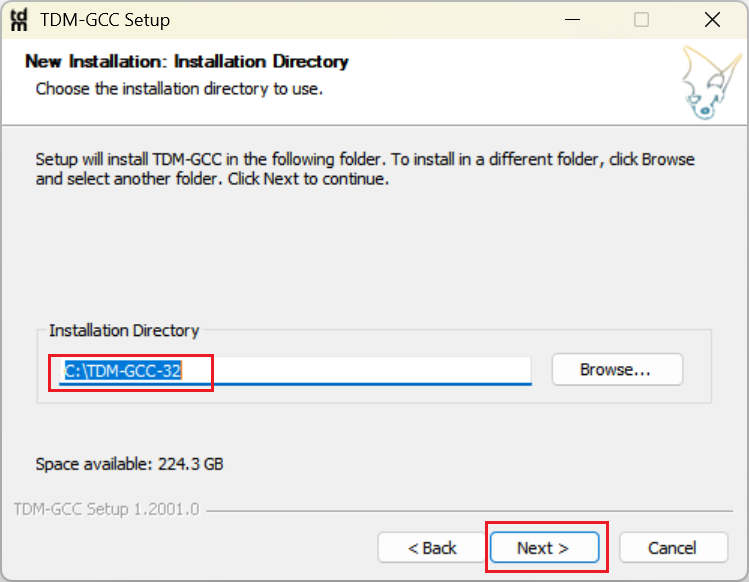

（3）记住安装路径，Next

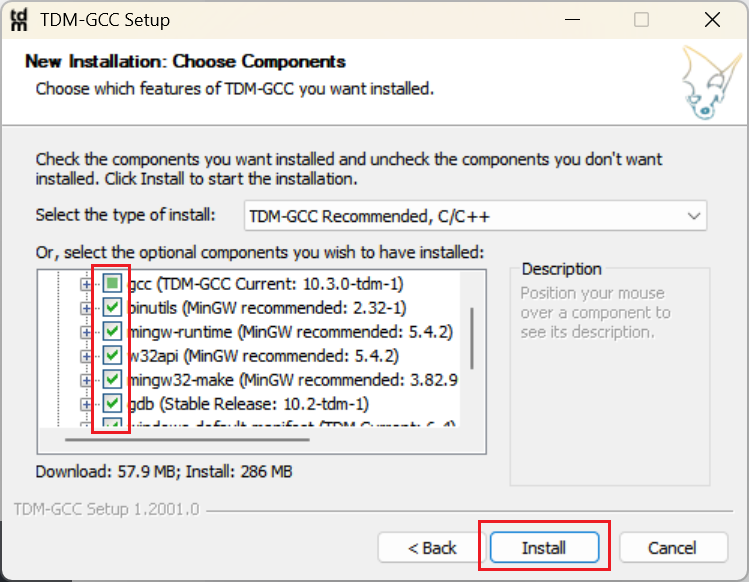

（4）全部勾选上，Install

耐心等待安装就可以了，建议科学上网会更快，因为好像要调用github上的一些包

3.添加路径

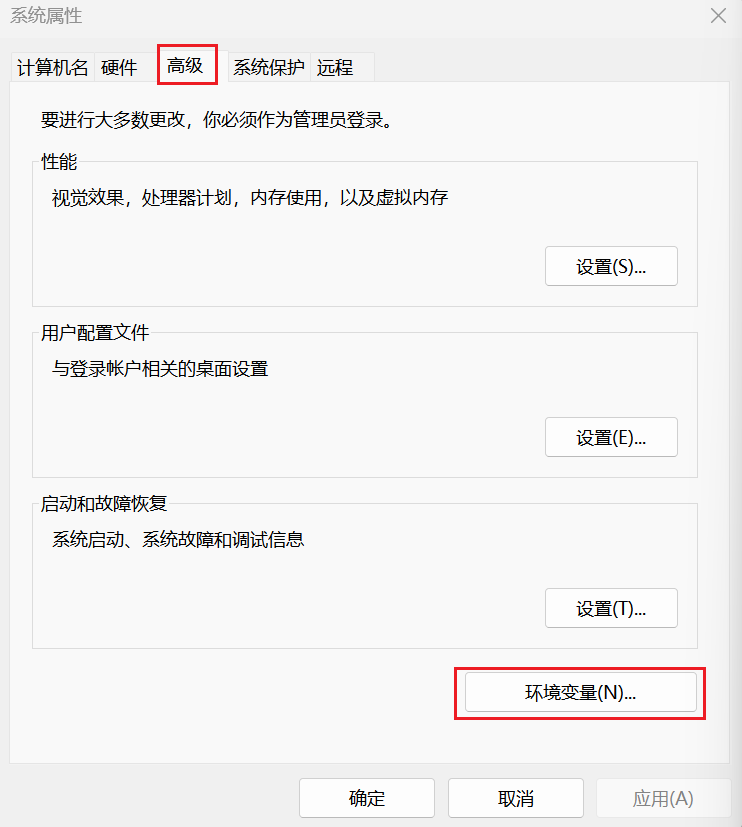

打开电脑高级系统设置-高级-环境变量

新建系统变量

变量名随意，变量值为刚刚安装的路径

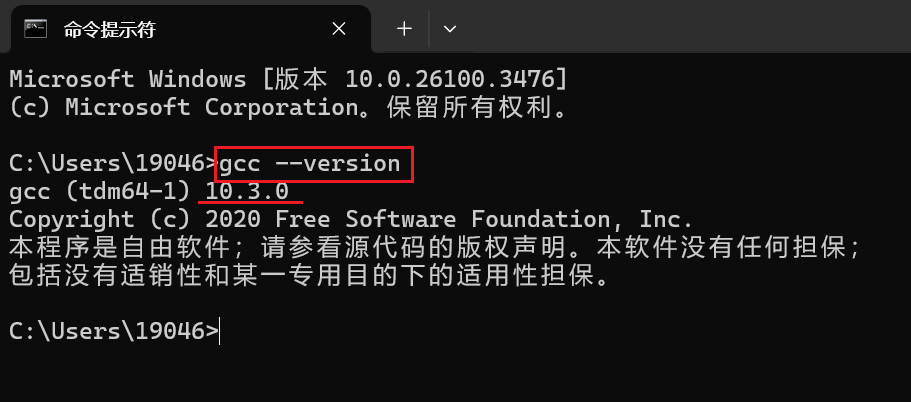

在cmd种检查一下，输入 gcc --version，出现对应的版本号就安装成功了🎉

4.代码使用

打开网盘里另一个文件夹中的MATLAB TDM Example-sample→64-bit→ReadFile.m

修改两处的代码

（1）添加默认的.dll和.h文件路径

.dll文件在MATLAB TDM Example-sample→dev→bin→64-bit→nilibddc.dll

.h文件在MATLAB TDM Example-sample→dev→include→64-bit→nilibddc_m.h

下面代码放上这两个文件的绝对路径

% 直接定义外部dll和h文件的绝对路径
libname = 'nilibddc';
NI_TDM_DLL_Path = 'C:\Users\19046\Desktop\matlab tdms\matlab_tdm_example_sp2010\matlab_tdm_example_sp2010\MATLAB TDM Example\dev\bin\64-bit\nilibddc.dll';
NI_TDM_H_Path = 'C:\Users\19046\Desktop\matlab tdms\matlab_tdm_example_sp2010\matlab_tdm_example_sp2010\MATLAB TDM Example\dev\include\64-bit\nilibddc_m.h';

（2）代码注释

代码最后面，把clear这行注释掉

    %Plot Data from channels in this group
    plot(chanvals);
    %%clear chanvals;  %% 把这行代码注释掉
    legend(channames);

（3）运行代码

运行ReadFile.m，选择要处理的.tdms或.tdm格式的文件，就能看到自动绘制的所读数据的图像，工作区里的chanvals变量就是读到的数据

例如：打开范例文件SineData.tdm，显示数据图像如下：
