计算机网络管理师实操考核样题

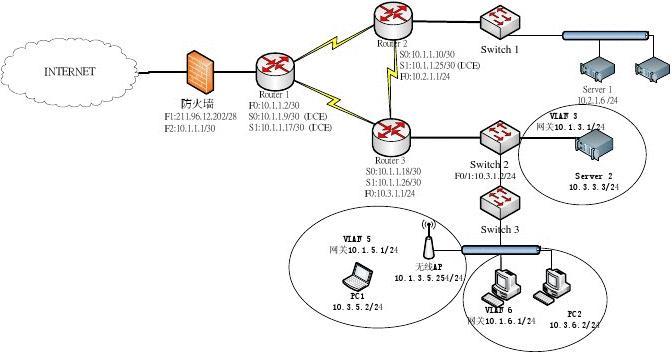

网络拓扑图

【说明】某企业网络拓扑如上图所示，接入Internet的网关为211.96.12.201/28,运营商的DNS服务器IP为：202.96.128.86，该网络中Switch 2为三层交换机，Switch 1和Switch3为二层交换机，其中Switch 2通过F0/2与Server 2连接，Switch 2通过F0/3与Switch 3的F0/3连接，无线AP与Switch 3的F0/11连接，PC2与Switch 3的F0/12连接，Server 2上已经安装DNS、DHCP、FTP组件和TFTP服务器软件，根据相关参数及说明完成下列操作。

一、网络组建及基本参数设置(27分)

1、将线缆和各种网络设备，根据网络拓扑图及说明进行连接(10分)；

2、按照拓扑图中所标注参数，配置网络设备各个接口、服务器、PC在该网络中需要使用到的地址、子网掩码、网关地址、DNS等相关信息，每个IP及相关信息1分，以图片形式另存到考生文件夹中，以“设备名-接口编号”命名，如：FireWall-F1、Router 1-F0、Switch-F0/1、Server 1、PC1，(每个IP及相关信息计1分，共17分)。
