环境准备

• powerdesigner16.5
• pdflm16.dll补丁包：放在powerDesigner安装目录，比如笔者的是放在C盘

C:Program Files (x86)SybasePowerDesigner 16

• mysql数据库
• jdk1.6 32位

导出步骤

第一、打开powerdesigner，选择【file】菜单， 点击“New Model”，打开新建Model窗口

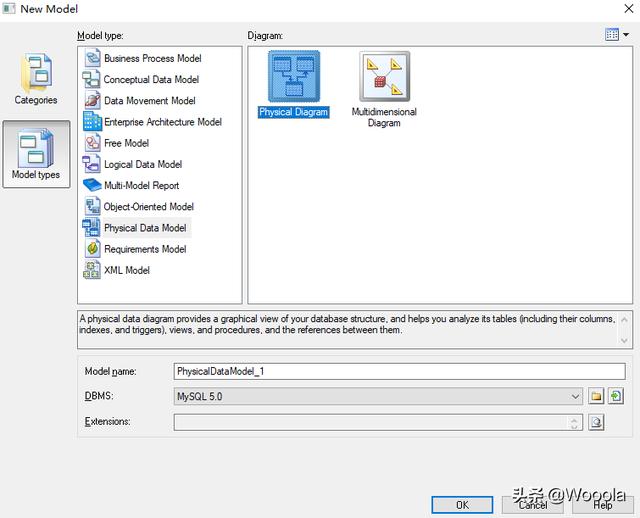

第二、选择【Model types】下的Physical Diagram，在Model name文本框输入模型名称(可随意填写)，DBMS选择MySQL5.0(如果你的数据库放在mysql数据库)。

需要注意的是：

如果DBMS选择的不是mysql类型，在 【Database】菜单下用Update Model From Database”导出数据库表关系图时，会报“sys.sysuserperms not exist”错误。

[MySQL][MyODBC 05.00.0000][MySQL] 1146 Table 'sys.sysuserperms' doesn't exist SQLSTATE = HY000

第三、配置数据库连接

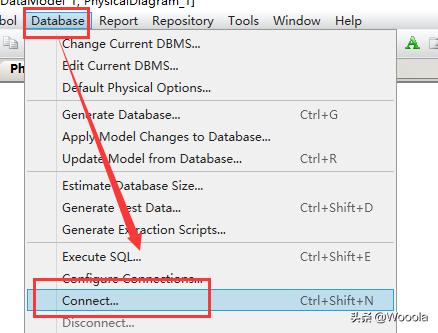

1、选择Database下的“connect...”子菜单

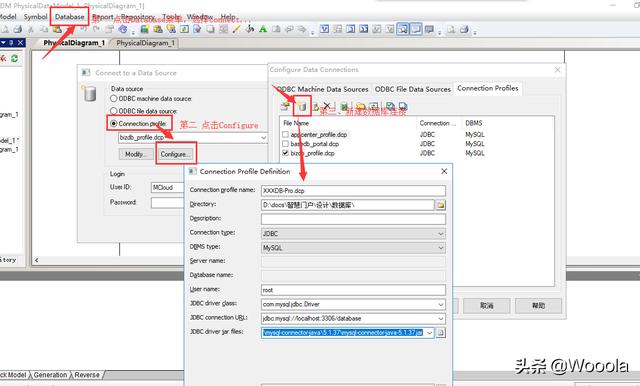

2、Data Source指定“Connection profile“，然后点击Configure...，新建Connection Profile Definition

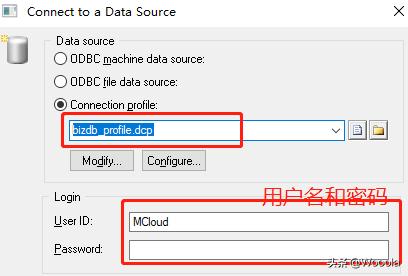

3、选择刚建好得connection profile，输入用户ID和密码，点击Connect按钮，如果不报错，表示连接成功。

第四、显示数据库表关系图

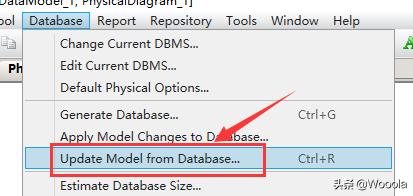

选择Database菜单下的“Update Model from Database”，

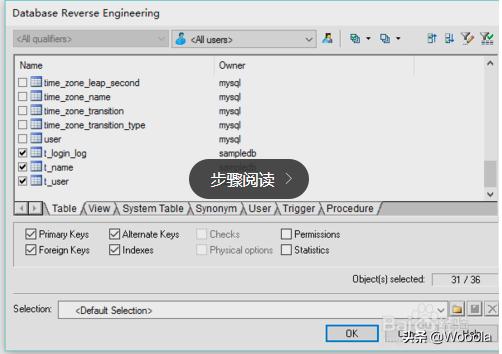

系统会展现要导出的相关表列表。

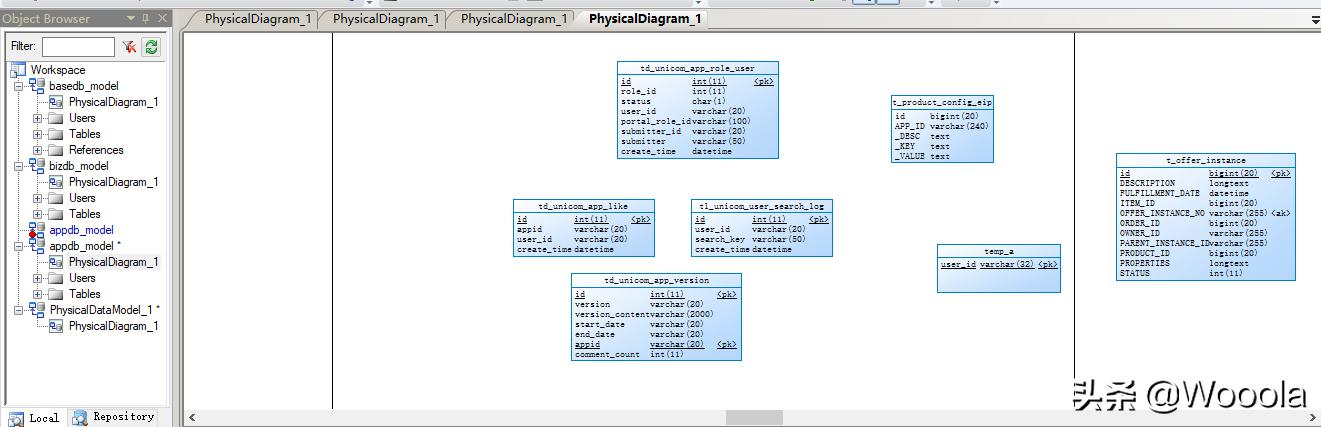

点击OK，开始进行表导出，最后显示效果如下：

注意：

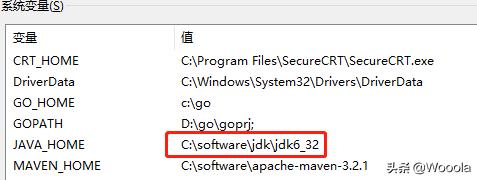

如果在导出时控制台提示“Could not Initialize JavaVM!”错误，说明你当前用的jdk版本是64位的，而powerdesigner需要32位得jdk，比如32位的jdk 1.6 。
