PCIE3.0 DVS解调卡、XCKU060高性能FPGA芯片、光纤传感解析卡

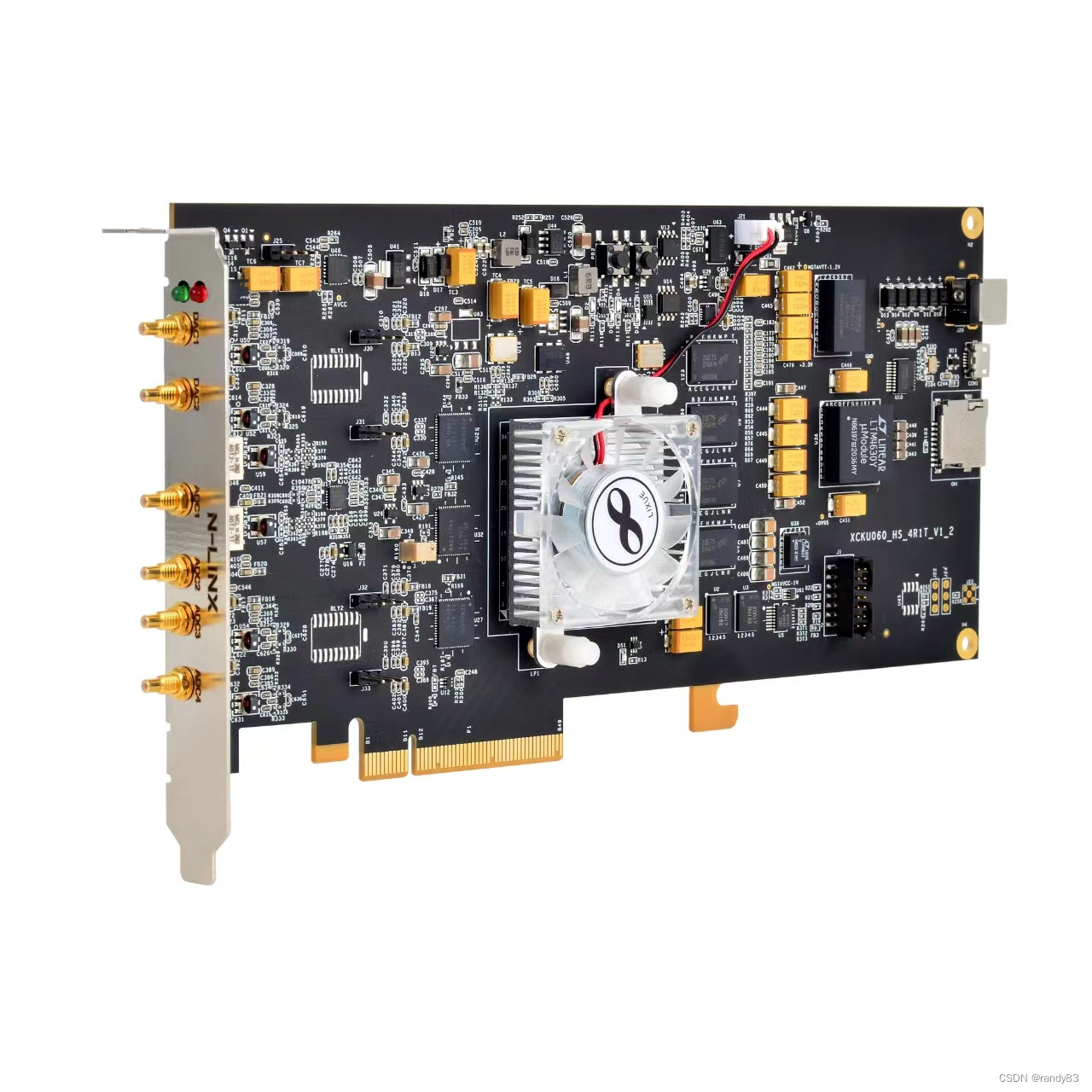

PCIe-N-Linx是南科复华研发的一款PCIe3.0 x8 Lane、四通道、16bits分别率的光纤传感解调卡，采样率250MSps。板载XCKU060高性能FPGA芯片，具有丰富的乘法器和RAM资源，具有指数放大、平均、滤波、功率统计等光纤传感解调算法
PCIe-N-Linx是南科复华研发的一款PCIe x8 Lane、四通道、16bits分别率的光纤传感解调卡，采样率250MSps。板载XCKU060高性能FPGA芯片，具有丰富的乘法器和RAM资源，具有指数放大、平均、滤波、功率统计等光纤传感解调算法。通过采用大容量数据缓存和高速数据传输引擎技术，支持原始数据的实时上传，数据传输速率可达8GB/s。驱动程序具有良好的兼容性，支持WIN7、WIN8、WIN10的32/64bits多个版本, 以及CentOS和Ubuntu系统。
规格
16bits双/四通道同步实时采样
250MSps采样率
直流耦合，50Ω输入阻抗
2Vpp输入电压范围，0-60MHz模拟带宽
高达88dBc SFDR
触发输出脉冲，16通道数字IO
PCI Express3.0 x8 Lane高速传输接口
4GB DDR4高速数据缓存
内置光纤传感解调算法
技术规格
|
输入阻抗 |
50±1% |
Ω |
|
|
输入信号范围 |
2Vp-p/10dBm |
||
|
输入耦合方式 |
DC（可定制AC耦合） |
||
|
分辨率 |
16 |
bits |
|
|
带宽(-3dB) |
0-60 |
MHz |
|
|
无杂散动态范围（SFDR） |
-1dBFS输入/100MSps |
||
|
fIN=26MHz fIN=42MHz |
88.5 |
dBc |
|
|
88.9 |
dBc |
||
|
信噪比（SNR） |
-1dBFS输入/100MSps |
||
|
fIN=26MHz fIN=42MHz |
70 |
dBFS |
|
|
72 |
dBFS |
||
|
平均噪声密度 |
-140 |
dBm/Hz |
|
|
内部参考时钟 |
|||
|
频率 |
10 |
MHz |
|
|
稳定度 |
±0.5（-20-60℃） |
ppm |
|
|
触发输出 |
|||
|
高电平最小电压 |
3.3 |
V |
|
|
脉冲宽度分辨率 |
10 |
nS |
|
|
最小脉冲宽度 |
10 |
nS |
|
|
数字输入/输出 |
|||
|
通道数 |
4 |
||
|
电平标准 |
3.3V LVTTL |
||
|
输出驱动能力 |
8（MAX） |
mA |
|
|
信号速率 |
50（MAX） |
Mbps |
|
|
板载缓存 |
4 |
GB（DDR4） |
|
如果有同学对这款芯片的使用感兴趣，或者正好有项目需要。电路板资料和程序资料，也有做好的板子，可以联系微信：xfrr390。 南科复华
