1.芯片的概念和重要性

芯片是一种微小电子器件，是现代科技中极为重要的组成部分。它由集成电路组成，通常采用硅材料制造而成。芯片的出现对电子设备的发展和功能起到了至关重要的作用。

芯片的重要性不言而喻。首先，它是电子设备的核心组件。无论是计算机、手机、电视、汽车还是家用电器，芯片都是这些设备正常运行的关键。芯片能够通过集成电路来控制和处理电子信号，实现各种计算、存储和通信等功能。正是得益于芯片的存在，现代电子设备才能变得更小巧、更快速和更强大。

其次，芯片在促进科技创新和进步方面起到了重要作用。芯片的不断发展使得计算能力和存储容量得到极大提升，为科学研究、商业应用和个人娱乐带来了巨大的便利。在人工智能、物联网、云计算等领域，高性能的芯片推动了这些领域的迅速发展和突破。例如，深度学习等复杂的计算任务需要大量的计算能力和高效的存储系统，而这些正是芯片所提供的。

此外，芯片的不断进步也为信息技术的广泛应用提供了技术基础。从半导体工艺的发展到微影技术的突破，芯片的规模不断缩小，功耗不断降低，但性能却有了指数级的提升。这使得电子设备在体积上更加紧凑、能效上更加优越，为人们的日常生活提供了更多便利和可能性。

对于科研领域而言，芯片的重要性也是不可忽视的。科学家、工程师和研究人员可以通过芯片来设计和开发新的实验设备、数据处理系统和模拟仿真平台。芯片的高性能和高稳定性为科学研究提供了强有力的支持，为实验数据的采集、存储和分析提供了可靠的平台。

总之，芯片作为现代电子设备的核心组件，对于推动科技的发展和社会的进步起到了至关重要的作用。它的出现使电子设备变得更小、更快、更强大，为人们的生活带来了便利和创新。随着技术的不断进步，相信芯片将继续发展，为人类社会带来更多的机遇和挑战。

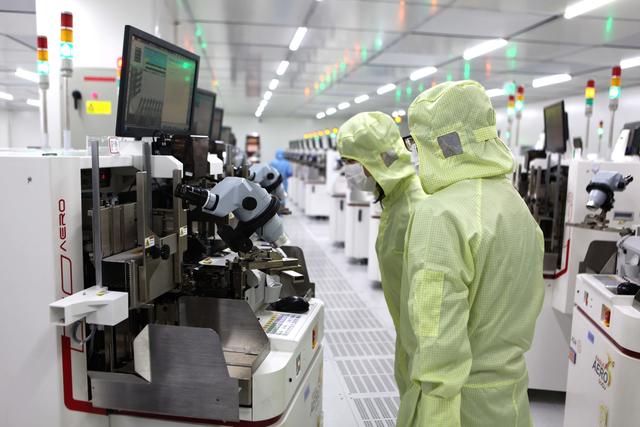

2.芯片的制造过程

芯片的制造过程是一个复杂而精密的工程，需要利用先进的微影技术在硅片上加工制造出集成电路。下面将介绍芯片的制造过程。

首先，芯片制造的第一步是准备硅片。硅片是制造芯片的基础材料，通常采用单晶硅材料。这些硅片在制造过程中需要经过多个工艺步骤，如切割、清洗和抛光，以获得平整、干净的表面。

第二步是芯片的晶圆加工。晶圆是硅片的一种，具有较大的直径。晶圆加工是将多个芯片的图案制作在一个较大的硅片上。这个过程涉及到多个步骤，如旋涂光刻胶、曝光、显影等，用于在硅片上形成不同层次的电路和结构。

第三步是光刻。光刻是芯片制造中关键的步骤之一。在光刻过程中，先将光刻胶涂覆在硅片表面，然后使用光刻机进行曝光。通过使用掩膜，将光刻机中的光源通过掩膜上的图案照射到光刻胶上，形成所需的图案。

第四步是蚀刻。蚀刻是用来去除不需要的材料的过程。在蚀刻过程中，将硅片放入蚀刻槽中，使用蚀刻气体进行刻蚀。由于光刻胶的保护作用，只有光刻胶上没有被曝光到的区域的材料会被蚀刻掉。这样，就可以形成所需的纳米级结构。

第五步是沉积。沉积是为了在芯片上加上更多的材料。通过化学气相沉积（CVD）或物理气相沉积（PVD）等技术，在蚀刻后的硅片表面上沉积一层薄膜。这一层薄膜可以用来做导线、电容、晶体管等器件的材料。

第六步是清洗和检测。在制造过程的各个步骤中，芯片表面都会产生杂质和残留物。因此，在最后的步骤中，芯片需要经过多次的洗涤和清洁来去除这些杂质。此外，还需要对芯片进行各种测试和检测，以确保其性能和质量。

最后，完成芯片制造的芯片晶圆需要被切割成单个芯片。这个过程称为切割和封装。芯片被切割成单个的芯片后，它们被封装在塑料或陶瓷封装中，以保护芯片并进行连接，以便将来能够与其他电子设备进行连接。

综上所述，芯片的制造过程是一个复杂而高精度的工程。通过准备硅片、晶圆加工、光刻、蚀刻、沉积、清洗和检测等一系列步骤，芯片最终能够被制造出来。

3.芯片的种类

芯片有多种类型，下面将介绍一些常见的芯片种类：

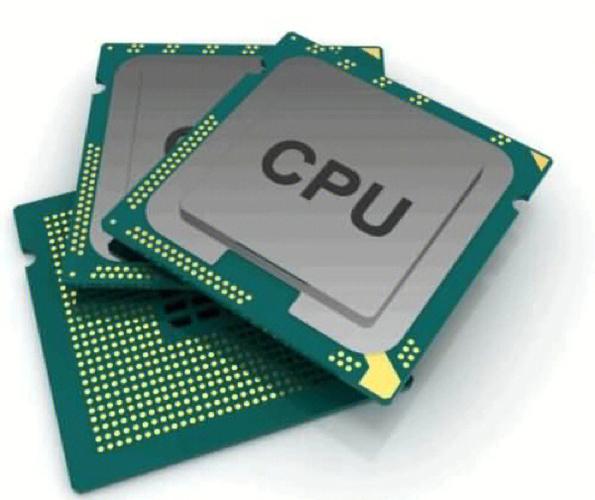

1. 中央处理器（CPU）：中央处理器是计算机系统的核心，负责执行和控制计算机的各种操作。CPU是最常见的芯片类型之一，它包含算术逻辑单元、控制单元和缓存等功能单元。

2. 图形处理器（GPU）：图形处理器主要用于处理图形和图像相关的计算任务，例如，图像渲染、视频解码、物理模拟等。GPU具备高并行处理能力，适合处理大规模数据和复杂的图形计算。

3. 内存芯片（RAM）：内存芯片用于临时存储计算机操作所需的数据和指令。它分为随机存取存储器（RAM）和只读存储器（ROM）。RAM是一种易失性存储器，能够快速读写数据，而ROM是一种非易失性存储器，用于存储固件和不可改写的数据。

4. 显卡芯片（显存）：显卡芯片，也称为显存，用于存储和处理图形显示所需的数据。显卡芯片包含了图像处理单元和显存，可实现高质量的图像渲染和图形显示。

5. 模拟芯片（模拟集成电路）：模拟芯片用于处理连续信号，例如声音和光信号。它们常用于音频放大器、射频电路、传感器接口等应用领域。

6. 数字信号处理器（DSP）：数字信号处理器用于处理数字信号，例如音频、视频和图像信号。DSP芯片具有高效的浮点计算能力，广泛用于通信、音频处理、图像处理等领域。

7. 存储控制器芯片：存储控制器芯片用于管理和控制存储设备，例如硬盘驱动器、固态硬盘和闪存卡等。它们帮助计算机与存储设备之间进行数据传输和管理。

8. 接口芯片：接口芯片用于连接不同设备之间的通信和数据传输。例如，以太网接口芯片用于计算机与网络之间的数据传输，USB接口芯片用于计算机与外部设备之间的连接。

9. 传感器芯片：传感器芯片用于感知和检测环境中的物理量或现象。例如，加速度传感器、陀螺仪、压力传感器等，它们广泛用于智能手机、汽车、医疗设备等领域。

10. 控制芯片：控制芯片用于控制和管理设备的工作。例如，微控制器（Microcontroller）是一种集成了处理器核心、内存和输入/输出接口等的芯片，广泛应用于嵌入式系统和物联网设备。

总之，芯片有多种不同类型，每一种都在特定的应用领域具有重要的作用

4.芯片的应用领域

芯片作为现代科技的核心组件，被广泛应用于各个领域。以下是一些常见的芯片应用领域：

1. 电脑和移动设备：芯片在电脑和移动设备中起到了至关重要的作用。中央处理器（CPU）是计算机的大脑，负责执行和控制计算机的各种操作。图形处理器（GPU）专门用于图形和图像处理，提供高性能的图像渲染和图形计算能力。此外，内存芯片（RAM）用于存储临时数据和指令，闪存芯片用于长期数据存储。通过芯片的不断进步，电脑和移动设备变得更快、更小巧、更高效。

2. 通信和网络：芯片在通信和网络领域扮演着关键角色。无线通信系统中的调制解调器芯片（Modem）负责信号的调制和解调，使数据能够在无线网络中传输。同时，以太网芯片（Ethernet）用于有线网络连接，提供高速的数据传输和互联功能。此外，蓝牙芯片（Bluetooth）和无线局域网（Wi-Fi）芯片也广泛应用于各种无线通信场景。

3. 汽车和交通：芯片在现代汽车中扮演着越来越重要的角色。车载处理器芯片（Automotive SoC）用于控制车辆的各种功能和系统，如发动机控制、车身电子、安全系统和娱乐系统等。传感器芯片用于感知车辆周围的环境数据，如雷达传感器、摄像头芯片和超声波传感器等。智能芯片和人工智能技术的应用，使得汽车具备更高级的驾驶辅助功能和智能驾驶能力。

4. 医疗和生物科技：芯片在医疗和生物科技领域的应用越来越广泛。例如，生物芯片（Biochip）用于生物样本的分析和检测，可以进行基因检测、疾病诊断和生物分子分析等。生物传感器芯片在医疗监护和健康追踪方面具有重要的应用，可用于血压监测、心率检测和血糖监测等。此外，医疗影像设备中的图像处理芯片和信号处理芯片也是不可或缺的组成部分。

5. 工业和物联网：在工业自动化和物联网（IoT）领域，芯片的应用日益增多。工业自动化中的控制芯片和传感器芯片用于设备和系统的监控和控制，实现生产过程的自动化和智能化。物联网中的嵌入式处理器和通信芯片使得各种设备能够互联互通，实现智能家居、智慧城市和智能交通等应用。

6. 音视频和娱乐：芯片在音视频和娱乐领域发挥着重要作用。音频处理芯片和编解码芯片用于音频信号的处理和解码，提供高质量的音频体验。视频处理芯片

5.芯片的封装

芯片封装是指将裸露芯片（bare die）用封装材料封装起来形成一个完整的芯片组件。封装过程旨在保护芯片，提供外部接口并便于安装在目标应用中。下面将介绍芯片封装的基本概念和常见封装技术。

1. 封装的目的：芯片封装的主要目的是提供保护、连接、散热和引脚接口等功能。封装能够保护芯片免受机械和环境的损害，降低潜在的剧烈温度变化的影响。此外，封装还提供了与外部世界通信的接口，例如引脚、焊盘等。另外，对于高功耗的芯片，散热是封装过程中需要考虑的重要因素。

2. 封装材料：常用的封装材料包括塑封（plastic package）、陶瓷封装（ceramic package）和金属封装（metal package）等。塑封是最常见的封装材料，它使用环氧树脂将芯片封装在一层塑料外壳中。陶瓷封装使用陶瓷材料作为基板，对芯片进行保护和封装。金属封装使用金属外壳对芯片进行封装，提供更高的散热性能和机械强度。

3. 封装技术：常见的封装技术包括表面贴装技术（Surface Mount Technology，SMT）和芯片级封装技术（Chip Scale Packaging，CSP）等。表面贴装技术通过焊接芯片的引脚到印刷电路板（Printed Circuit Board，PCB）上的焊盘上，实现快速和可靠的连接。芯片级封装技术将芯片直接封装在紧凑的封装结构中，使芯片的尺寸与实际芯片尺寸接近。

6.芯片封装的种类

下面介绍一些常见的芯片封装种类：

1. 塑管封装（Plastic Packages）：塑管封装是最常见和成本效益最高的封装类型之一。它使用环氧树脂或其他塑料材料制成外壳，将芯片封装在内部。常见的塑管封装包括：

- Dual in-line package (DIP)：在两侧具有引脚的直插式封装。传统的DIP封装适用于低密度和低功耗的应用。

- Small Outline Package (SOP)：较小体积和较低高度的封装，通常用于笔记本电脑、移动设备和其他紧凑型应用。
- Quad Flat Package (QFP)：具有四个平坦的侧面，引脚位于封装的四周。QFP适用于高密度封装和多引脚应用。

2. 球栅阵列封装（Ball Grid Array，BGA）：BGA封装使用一组小球状焊球代替传统的引脚连接。这些焊球位于封装底部，通过与PCB上的焊盘连接来实现电连接。BGA封装具有高引脚密度、良好的电气性能和热管理能力，广泛应用于高性能处理器、图形芯片和通信芯片等领域。

3. 超薄封装（Thin Packages）：超薄封装是指高度较小的封装形式，主要用于移动设备和轻薄产品。这些封装具有较小的体积和薄型设计，在空间受限的应用中非常有用。常见的超薄封装包括：

- Chip-Scale Package (CSP)：CSP是一种紧凑型的封装形式，封装尺寸与实际芯片尺寸接近。它可以大大减少封装的尺寸，适用于高度集成的应用。
- Wafer-Level Chip Scale Package (WLCSP)：WLCSP是一种在晶圆级别封装芯片的封装形式。它通过在晶圆上建立焊盘并进行涂覆/切割，实现直接封装芯片。WLCSP具有极小封装尺寸和低功耗，适用于消费电子和移动设备等领域。

4. 陶瓷封装（Ceramic Packages）：陶瓷封装使用高温陶瓷材料作为封装的基板。它具有优异的机械强度、耐温性能和优良的封装密封性，广泛应用于高可靠性的应用。常见的陶瓷封装包括：

- Ceramic Dual in-line package (CerDIP)：类似于传统的DIP封装，但使用陶瓷材料代替塑料材料，提供更好的耐温性能和机械强度。
- Ceramic Quad Flat Package (CerQFP)：类似于QFP封装，但使用陶瓷材料提供更好的散热性能和耐温性能。
