高速 LVDS 线路发射器/接收器 国产芯片推荐
符合LVDS标准的接收器，输入为差分LVDS信号，输出为LVTTL信。具有低功耗、低EMI、高ESD和宽电源电压范围等特性，是电池供。采用SOT23-5封装形式，工作温度范围为-40℃至85℃。小型晶体管封装的低电压差分线路接收器。- 发射器：25mW @200MHz。- 接收器：60mW @200MHz。- 接收器输入和输出均为高阻抗。- 发射器：630 Mbps。- 接收器：400 Mbps。
·

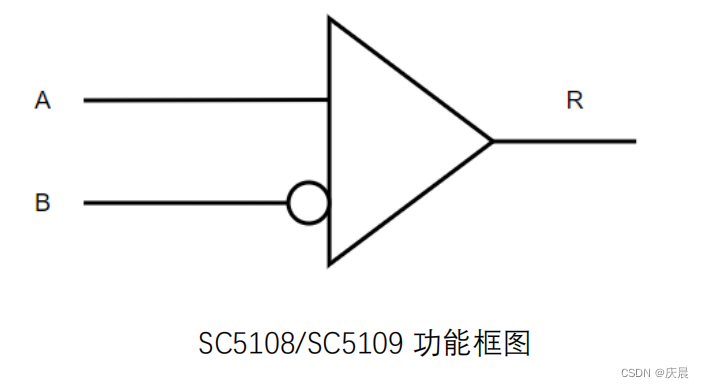

SC5108/5109 高速LVDS线路发射器/接收器
• 小型晶体管封装的低电压差分线路接收器。支持信号传输速率高
达400Mbps。
• 符合LVDS标准的接收器，输入为差分LVDS信号，输出为LVTTL信
号。
• 具有低功耗、低EMI、高ESD和宽电源电压范围等特性，是电池供
电应用的理想选择。
• 采用SOT23-5封装形式，工作温度范围为-40℃至85℃。
主要性能
•
信号传输速率：
- 发射器：630 Mbps
- 接收器：400 Mbps
•
工作电源：2.4V至3.6V
•
总线终端ESD超过9kV
•
传播延迟时间：
- 发射器：1.7ns
- 接收器：2.5ns
•
功耗：
- 发射器：25mW @200MHz
- 接收器：60mW @200MHz
•
LVDS差分输入
•
当Vcc < 1.5V时，
- 发射器输出为高阻抗
- 接收器输入和输出均为高阻抗
•
接收器开路故障保护
•
差分输入电压阈值小于100mV
应用场景：
•

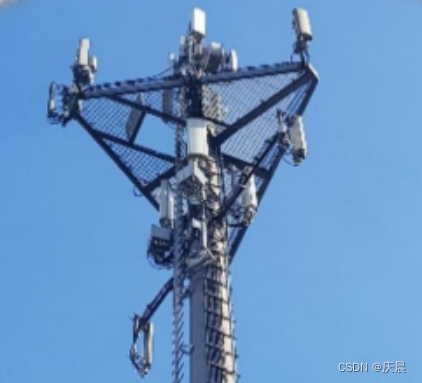

无线基础设施
•
电信基础设施
•
打印机
