使用万用表检测芯片IO口好坏
在STC公司的Ai8系列芯片的数据手册中提到使用万用表检测芯片IO口好坏的方法，验证一下，顺便看看这个方法能不能用在其他芯片上。以下是Ai8芯片IO口不同输入输出模式的内部结构图，可以看到在芯片内部确实内置了保护二极管。的芯片手册的IO口基本结构图中，也可以看到在芯片内部内置了IO口的。黑表笔测试一个IO口，显示的电压为。实际测试情况如下，符合上述内容。红表笔测量芯片的GND引脚。万用表打到二极管
·
使用万用表检测芯片IO口好坏

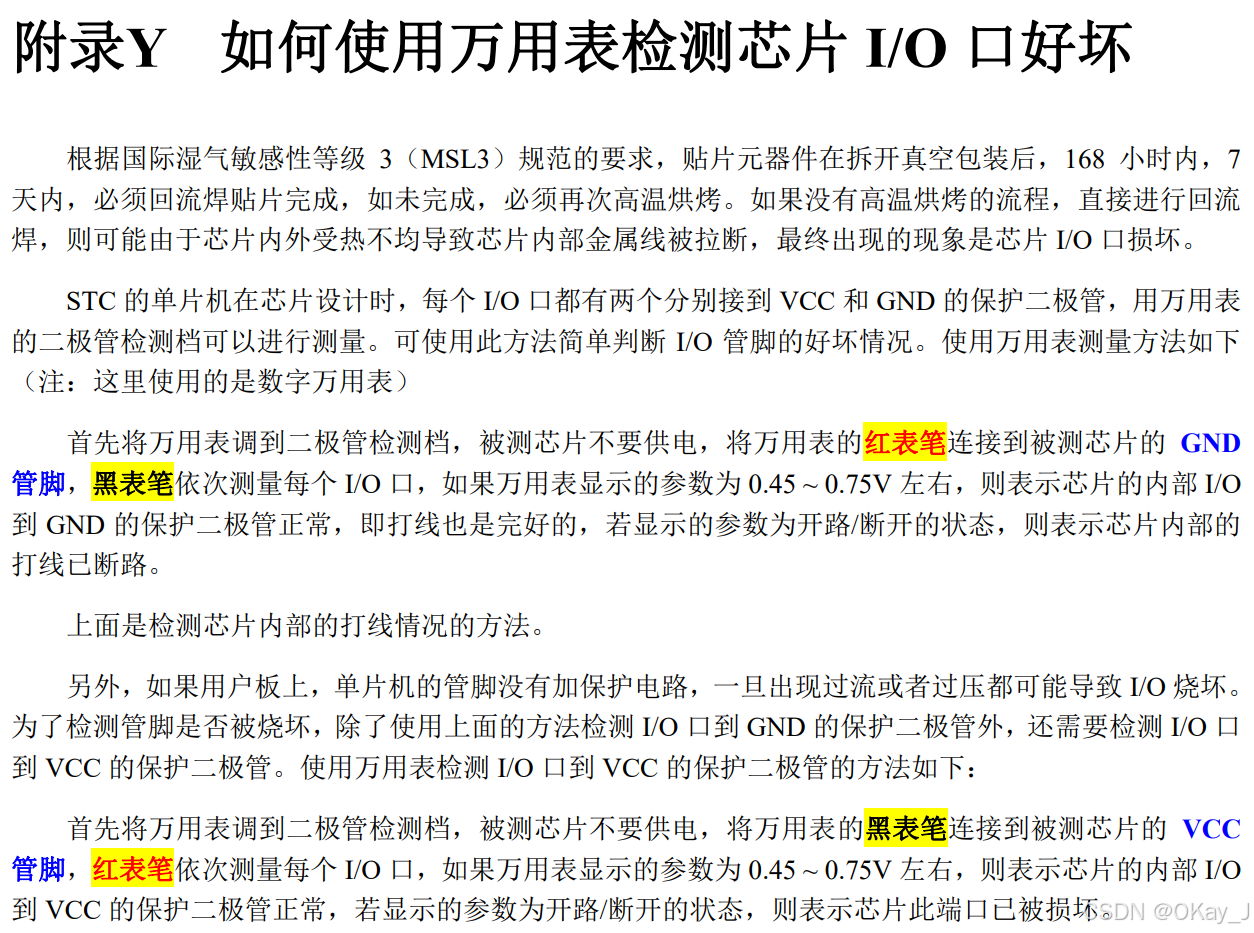

在STC公司的Ai8系列芯片的数据手册中提到使用万用表检测芯片IO口好坏的方法，验证一下，顺便看看这个方法能不能用在其他芯片上

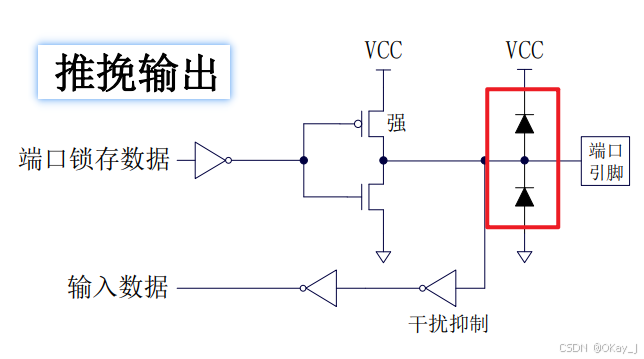

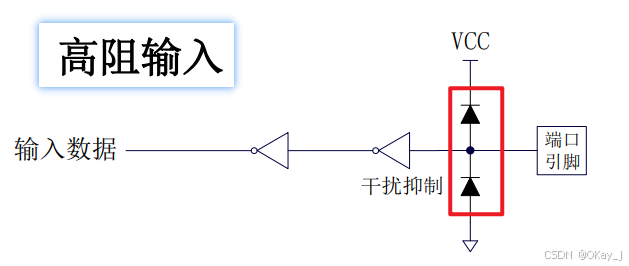

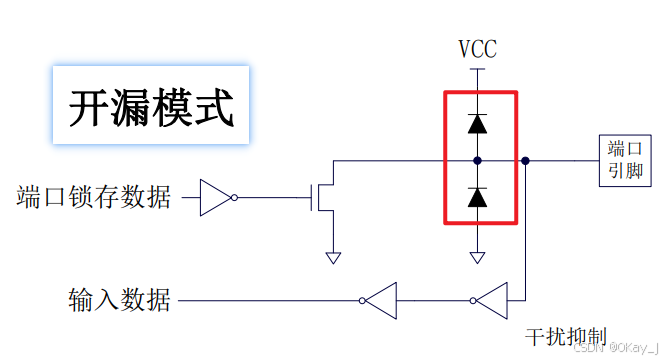

以下是Ai8芯片IO口不同输入输出模式的内部结构图，可以看到在芯片内部确实内置了保护二极管

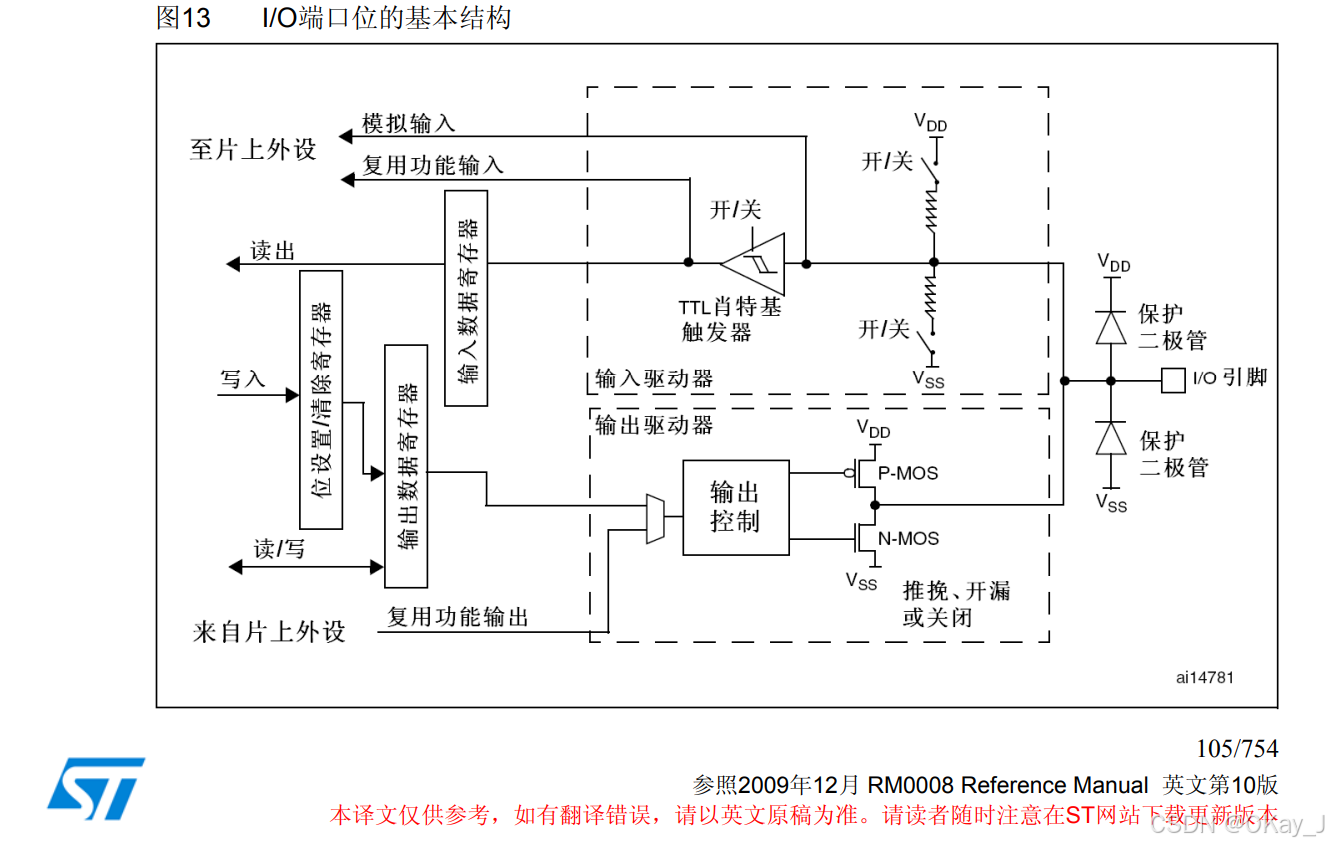

在STM32F103的芯片手册的IO口基本结构图中，也可以看到在芯片内部内置了IO口的保护二极管
实际测试情况如下，符合上述内容
芯片是STM32F103C8T6
万用表打到二极管挡位
红表笔测量芯片的GND引脚

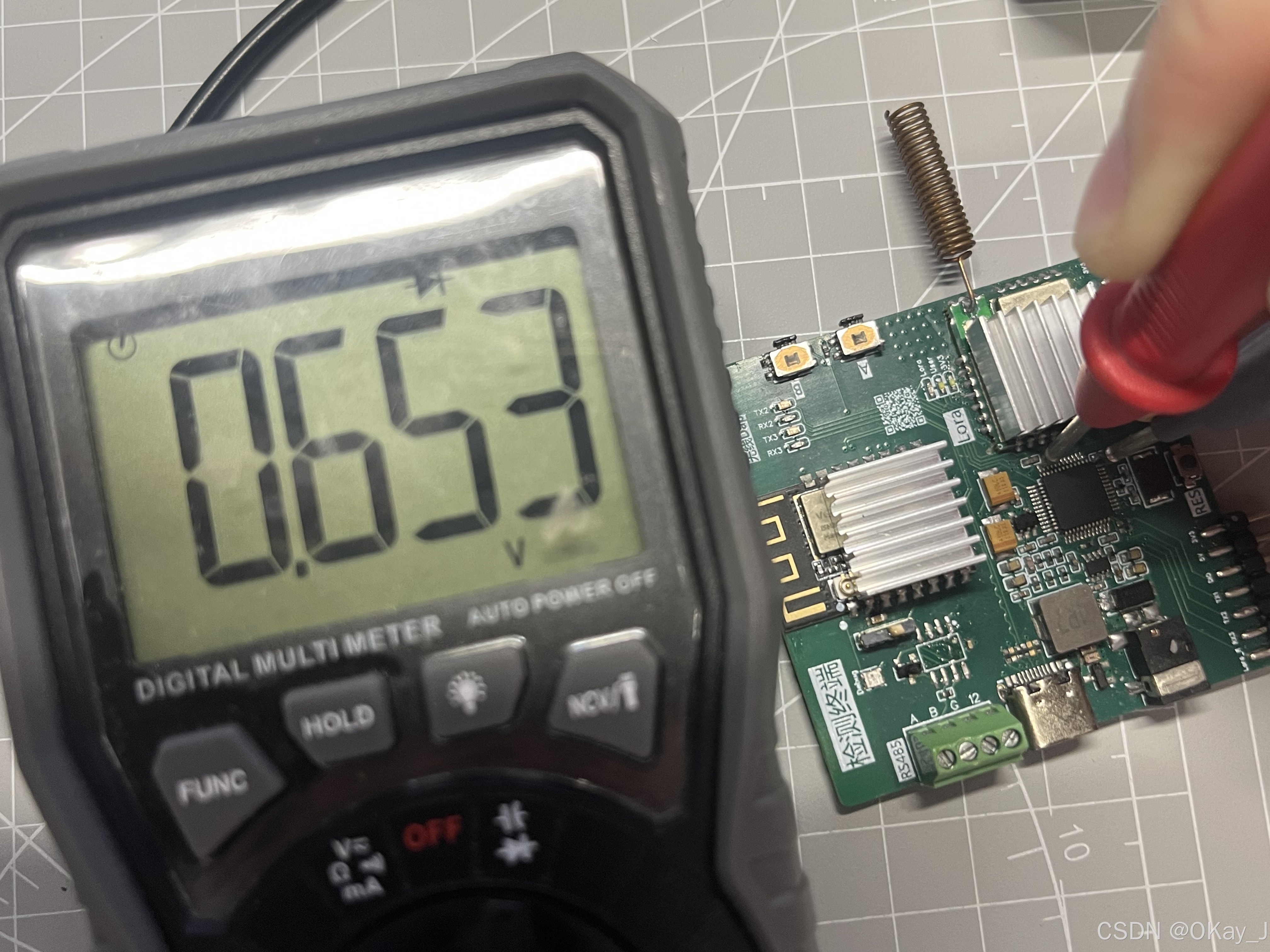

黑表笔测试一个IO口，显示的电压为0.653V，在 0.45V~0.75V 之间
