<笔记>LDO温升理论计算
前言
关于LDO温升理论计算公式，好记性不如烂笔头，记录一下免得忘了。
Drawn By:67373UPUP

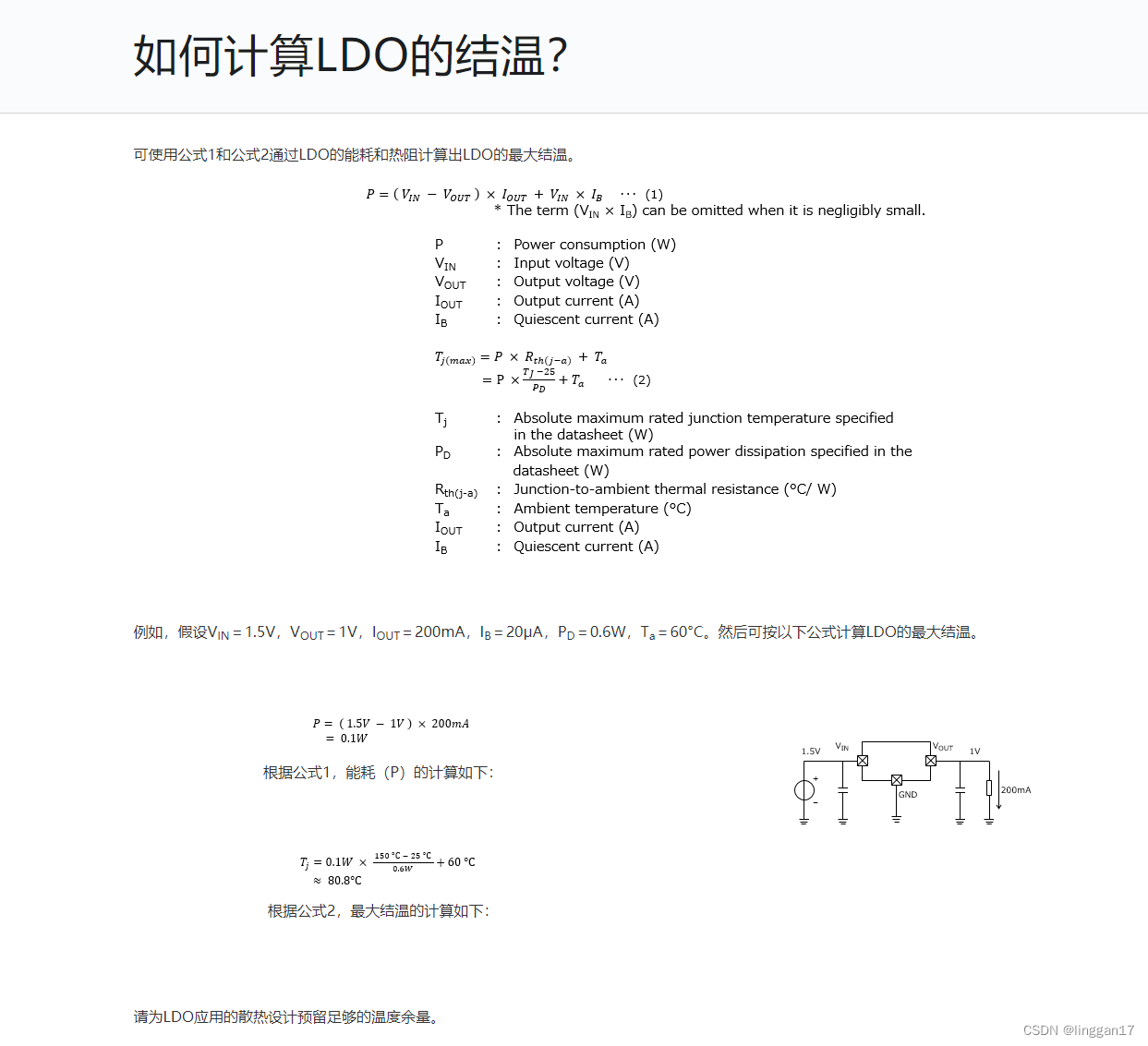

理论计算方法
实例计算

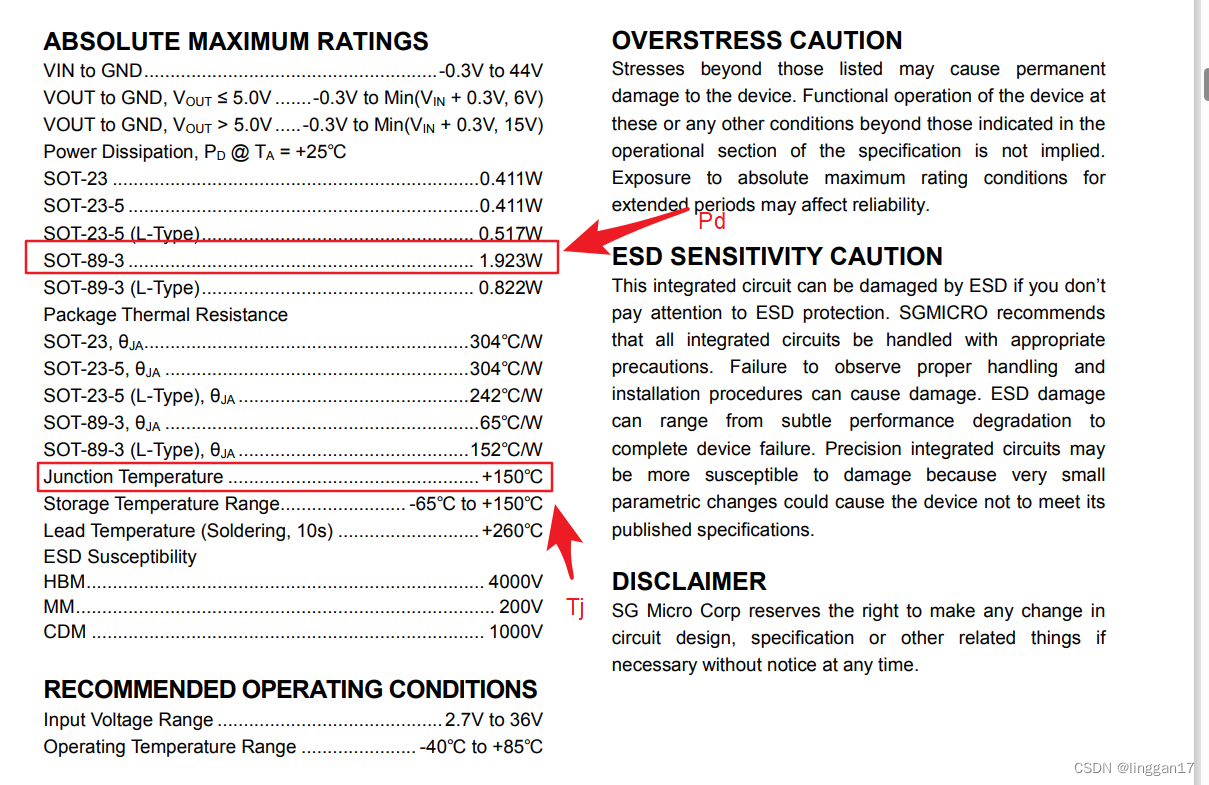

以圣邦微的SGM2203为例来计算。局部参数如下图
假设输入电压12V，输出电压为5V，输出电流为30mA，室温环境25°C。
1，P=（12-5）x 0.045 = 0.315W
2，T =0.315 x (150-25)/1.923 + 25 = 49.57°C
经计算可知最大结温为49.57摄氏度。
实测在散热GND良好的情况下，室温25°C，PCB最高温度为42°C。
实际中温升还与PCB的lauout有关（散热面积）、整机的结构（热交换）有关。理论值以参考为主，温升以实测为准。
参考引用
规格书
