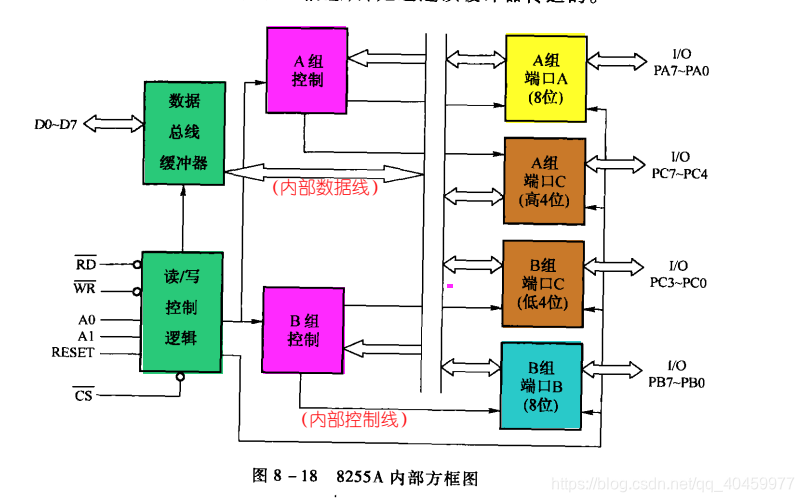

Ø 8255A的内部结构

方式0：基本的输入/输出方式

	○ 方式0输入：
		i. 决定对哪个口读取数据
		ii. 外部数据输入到8255A芯片
		iii. CPU发出读数据的功能指令
		iv. CPU从D0-D7读走数据
	○ 方式0输出：
		i. 决定对哪个口输出数据
		ii. CPU发出写数据指令
		iii. CPU通过D0-D7数据总线写入数据
		iv. 通过8255A芯片输出数据

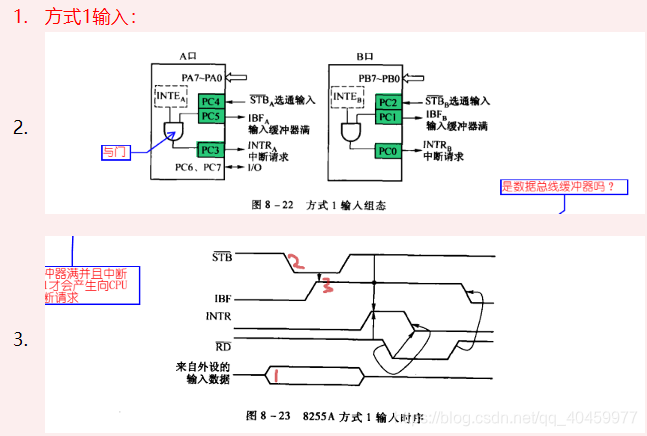

方式1：选通的输入/输出方式

4. 时序动态分析：

	i. 当外设的数据送入8255A的端口总线时，外设向8255A发送STB非选通信号将数据锁存进输入锁存器(外设发送了/STB=0)
	ii. 输入缓冲器满IBF=1，8255A输出IBF=1给外设，阻止外设输送数据；
	iii. 同时(若INTE=1)IBF=1，8255A会产生中断请求也即INTR=1
	iv. CPU响应中断，发出/RD读数据信号；在/RD的下降沿会清除中断请求INTR=0
	v. 读完数据信息后,/RD完成之时，复位IBF，使IBF=0
	vi. 回到最初状态

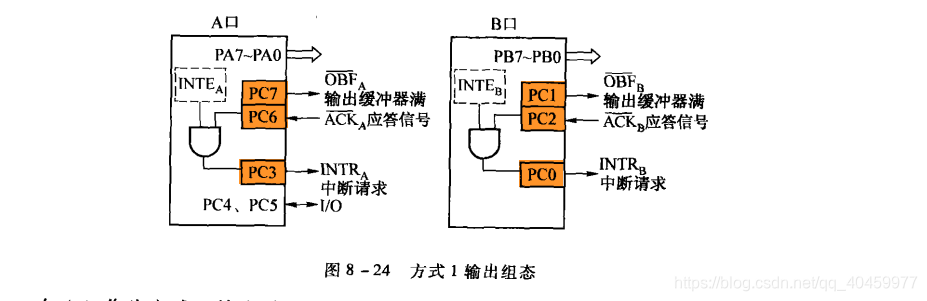

5. 方式1输出：

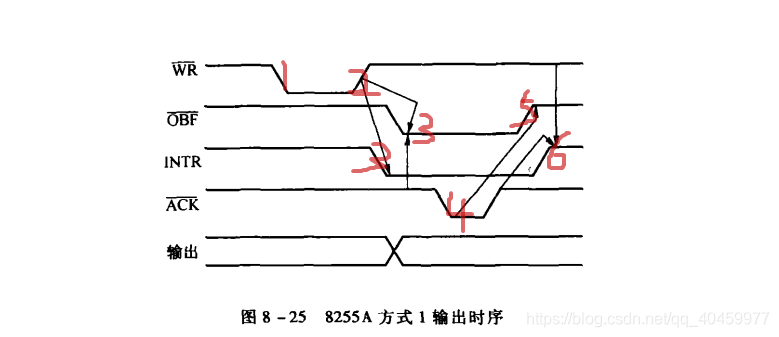

6.时序动态分析：

	i. CPU响应中断，输出（WR非=0）写入信号，向输出缓冲器写数据
	ii. 很快的时间内，数据写入完毕，（WR非）恢复到高电平（上升沿）（已查资料，确实是上升沿消除中断）
     	会触发两个方面：1.消除上次的中断请求(INTR=0)
	                   2.输出缓冲器满(OBF非=0)通知外设读取数据
	iii. 外设应答取走数据(ACK非=0)，输出缓冲器再次变空(/OBF=1)
	iv. 在外设结束应答时，ACK非的上升沿（且INTE=1），引起新的中断请求(INTR=1)
	v. 回到 第一步

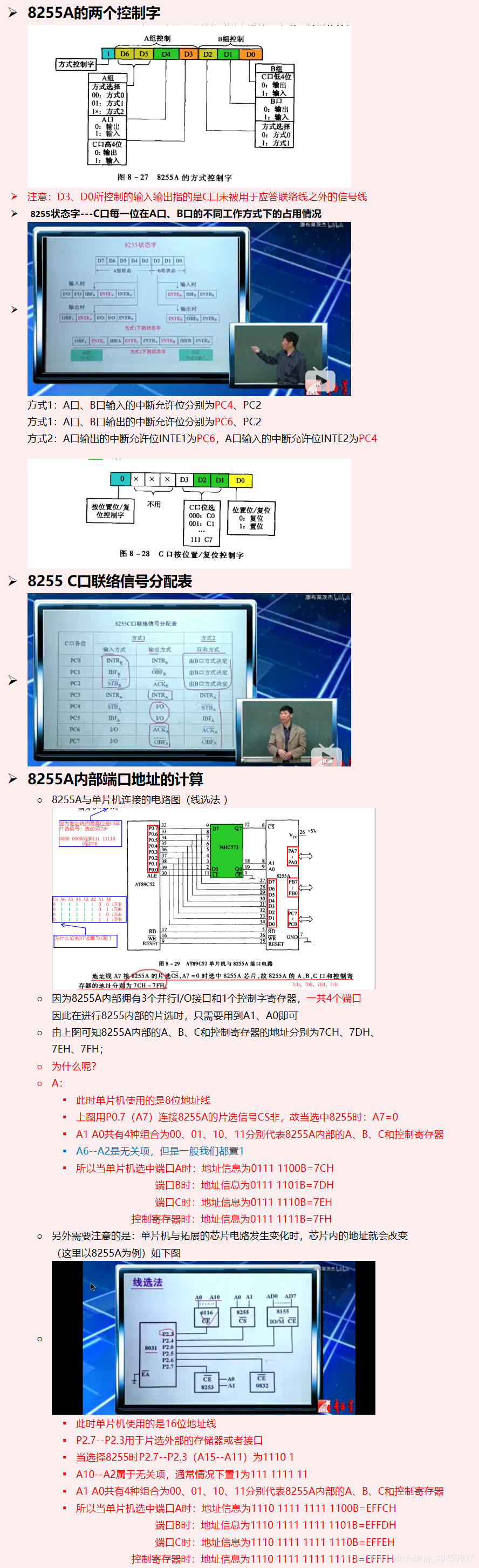

8255A的两个控制字
