PAC芯片GP8101转换PWM至ADC

卓晴

5474人浏览 · 2024-03-09 18:45:54

卓晴 · 2024-03-09 18:45:54 发布

心态崩了：GP8101

01 PAC芯片GP8101

一、前言

GP8101芯片是一种将PWM信号转换成成模拟信号的芯片。它可以将输入的PWM信号转换成与信号占空比成正比的模拟量。输出电流有两个范围，一种是 0到5V，一种是 0 到10V。下面对与这个芯片进行测试。

GM1709976659_1920_1080.MP4|_-3

二、测试电路设计

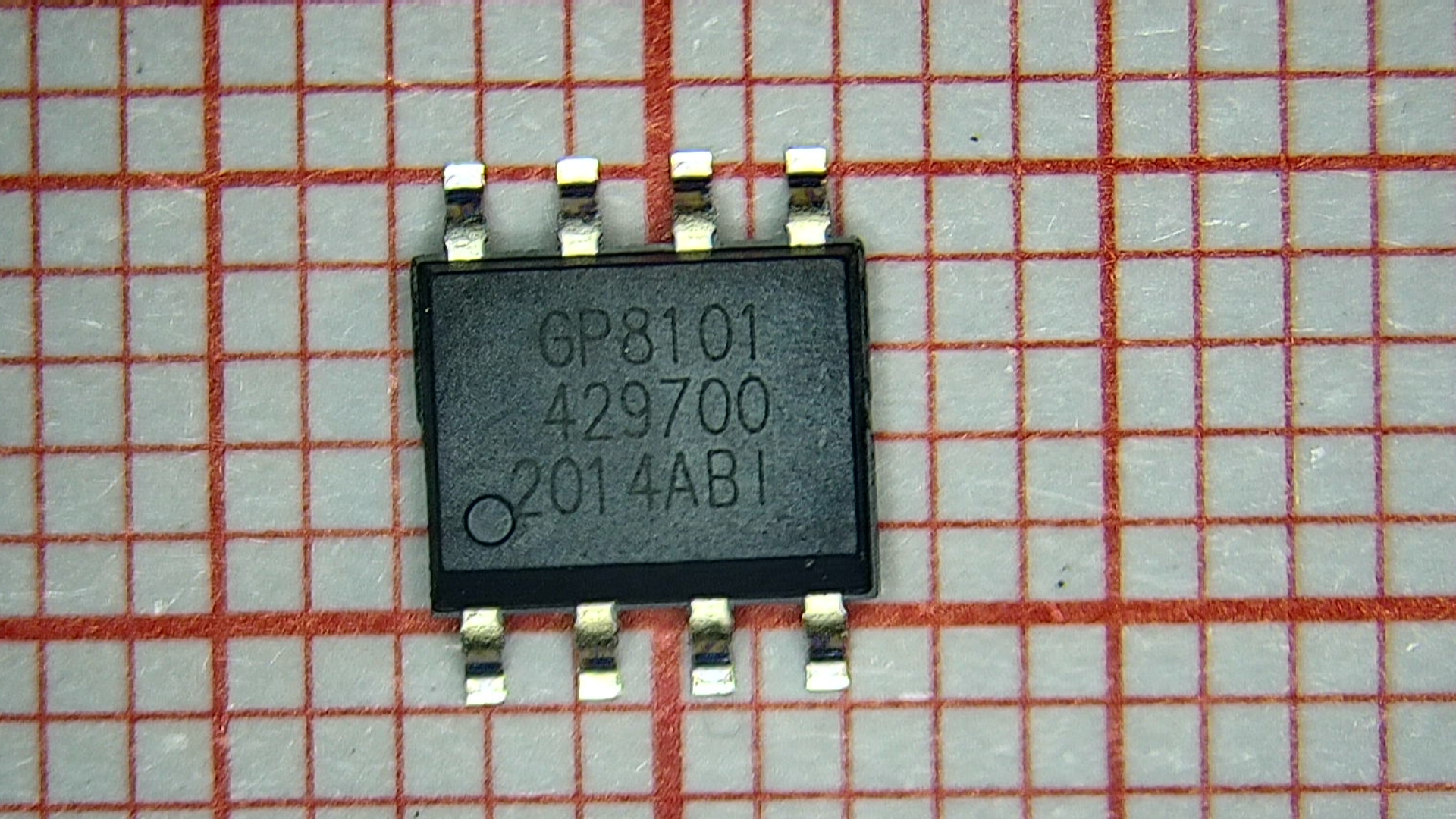

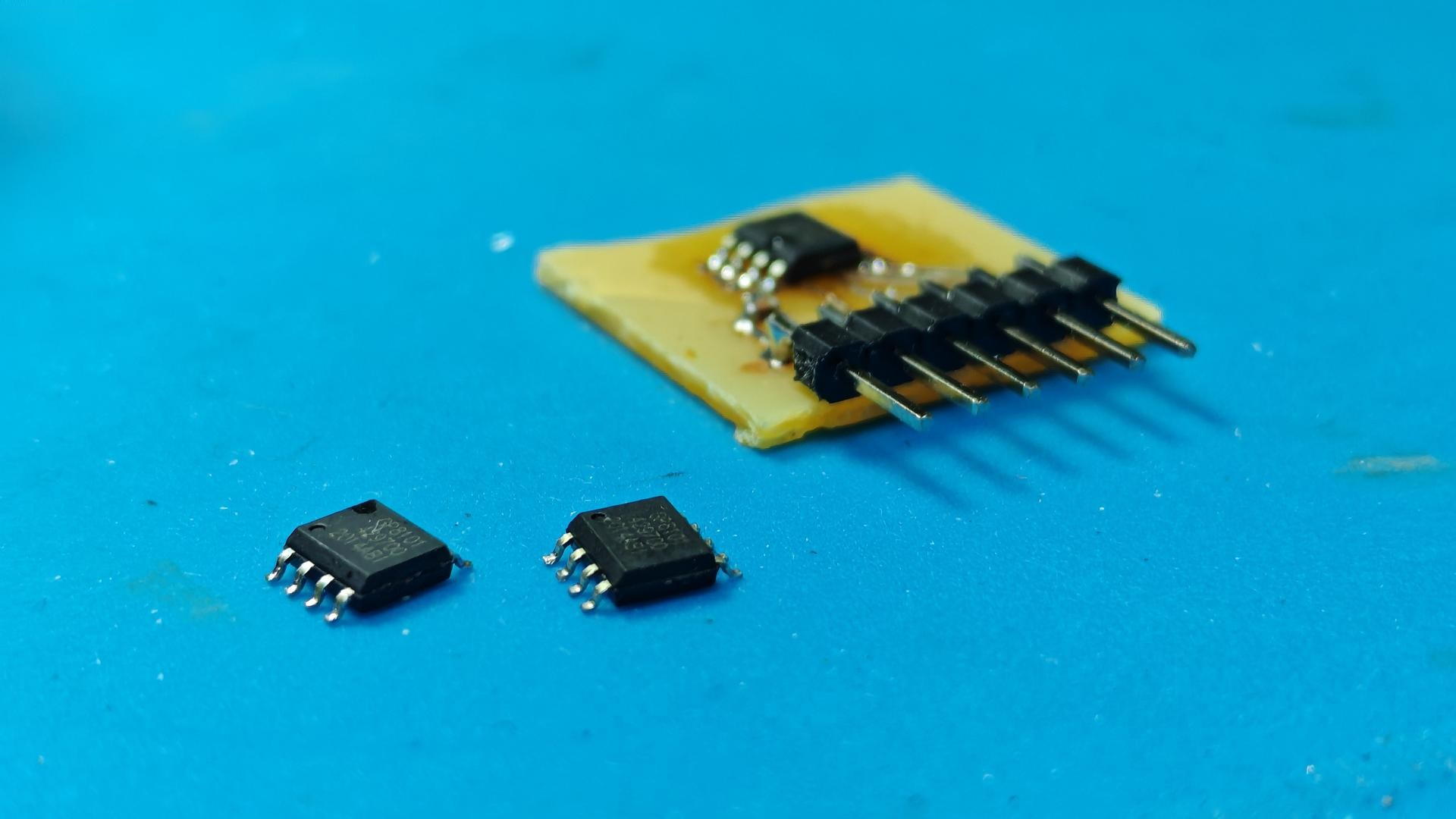

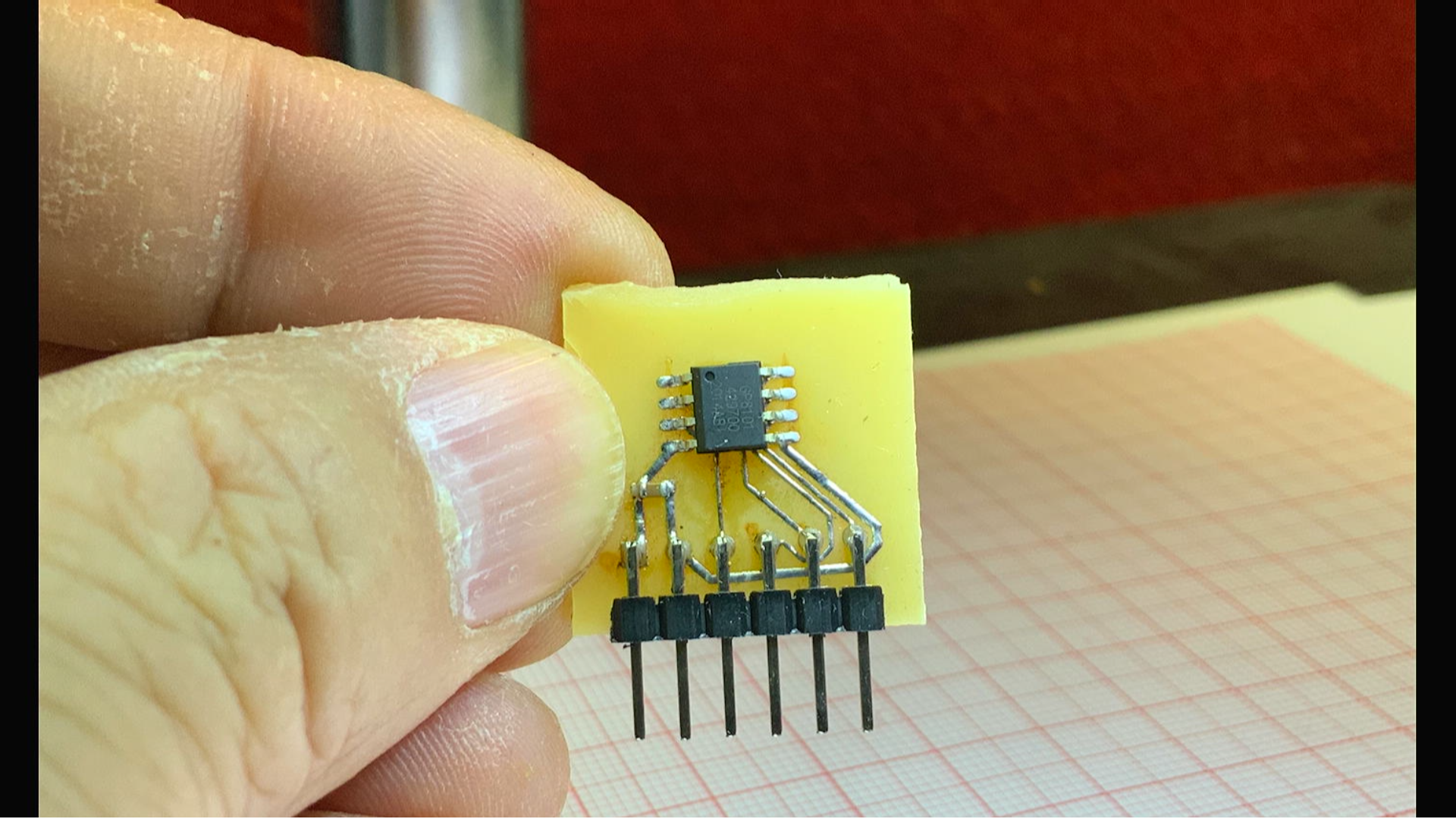

这是刚刚从东主楼快递驿站拿到淘宝购买的芯片快递。设计 AltiumDesign 中对应的元器件。将它的功能管脚通过六芯插头引出。设计电路板。使用一分钟制版方法，一分钟之后获得了测试电路板。焊接电路板，下面在面包板上进行测试。

GM1709978311_1920_1080.MP4|_-7

▲ 图1.2.1 测试电路板原理图

▲ 图1.2.1 测试电路板原理图

三、测试结果

在面包板上进行测试的时候，修改SEL为高电平时，居然烧坏了两片GP8101，具体什么原因，现在还不太清楚。这是第三个芯片，设置它的SEL管脚为低电平。下面接入12V的工作电源，对它进行初步的测试。

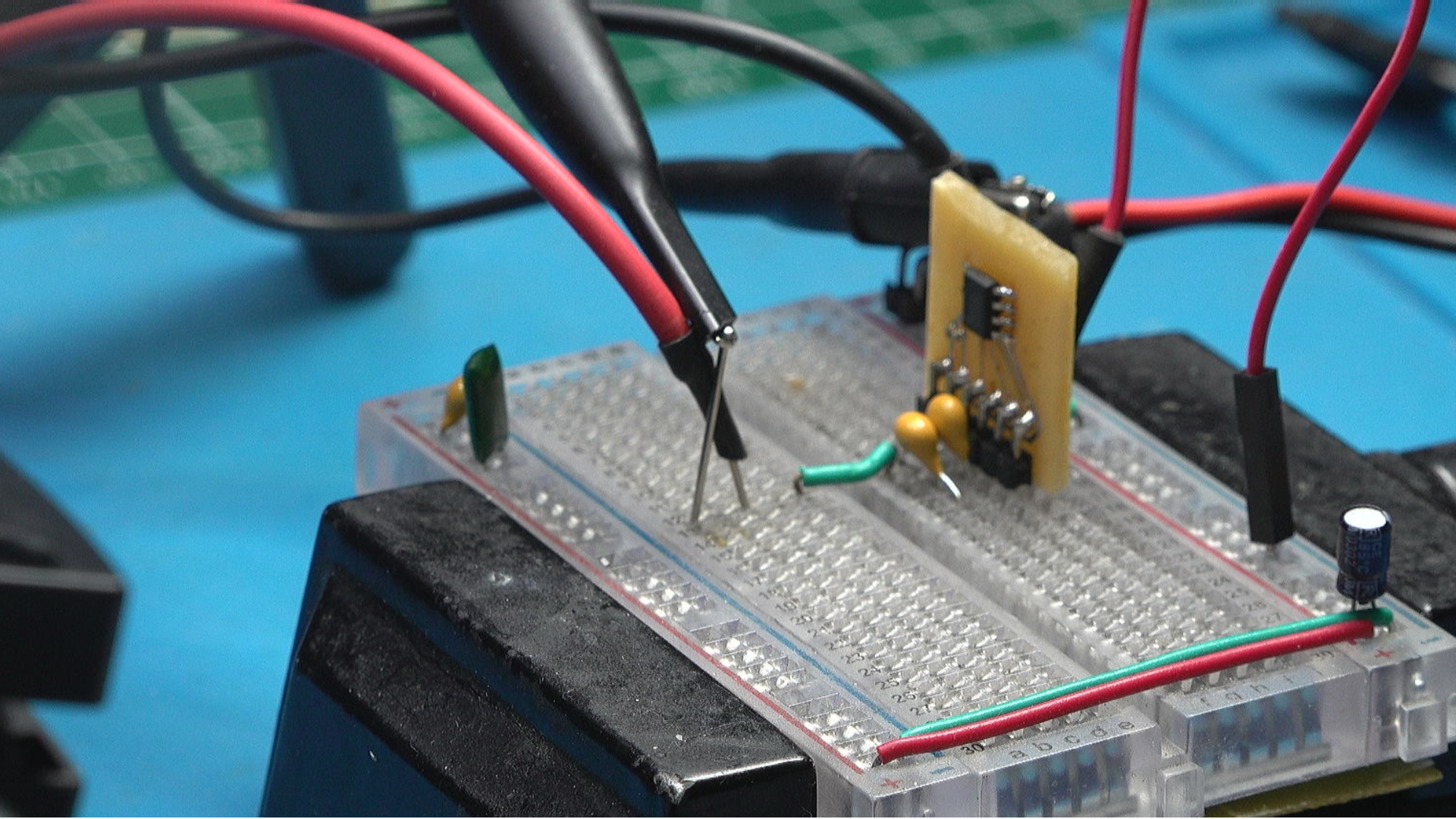

GM1709979934_1920_1080.MP4|_-5

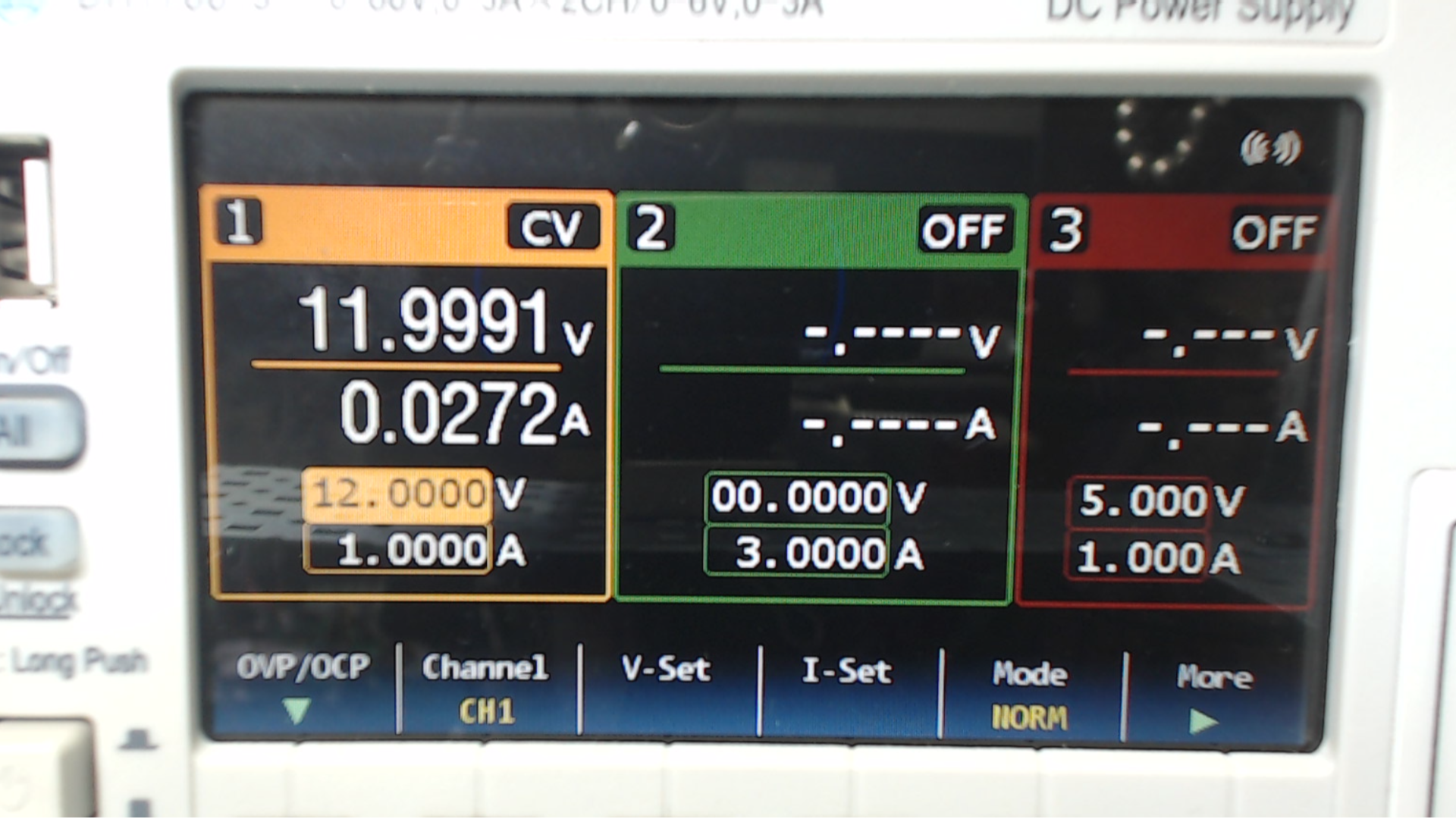

下面是令人感到奇怪的现象。一个是芯片的工作电流，按照手册上给出的参数应该是 1mA左右，可是实际上确实 27mA。第二个就是输出电压波形。居然是跳动的这种近似的三角波形。这就是是为什么呢？现在输出对地之间是10微法的电容。

GM1709980618_1920_1080.MP4|_-3

▲ 图1.3.1 输入输出电压波形

▲ 图1.3.1 输入输出电压波形

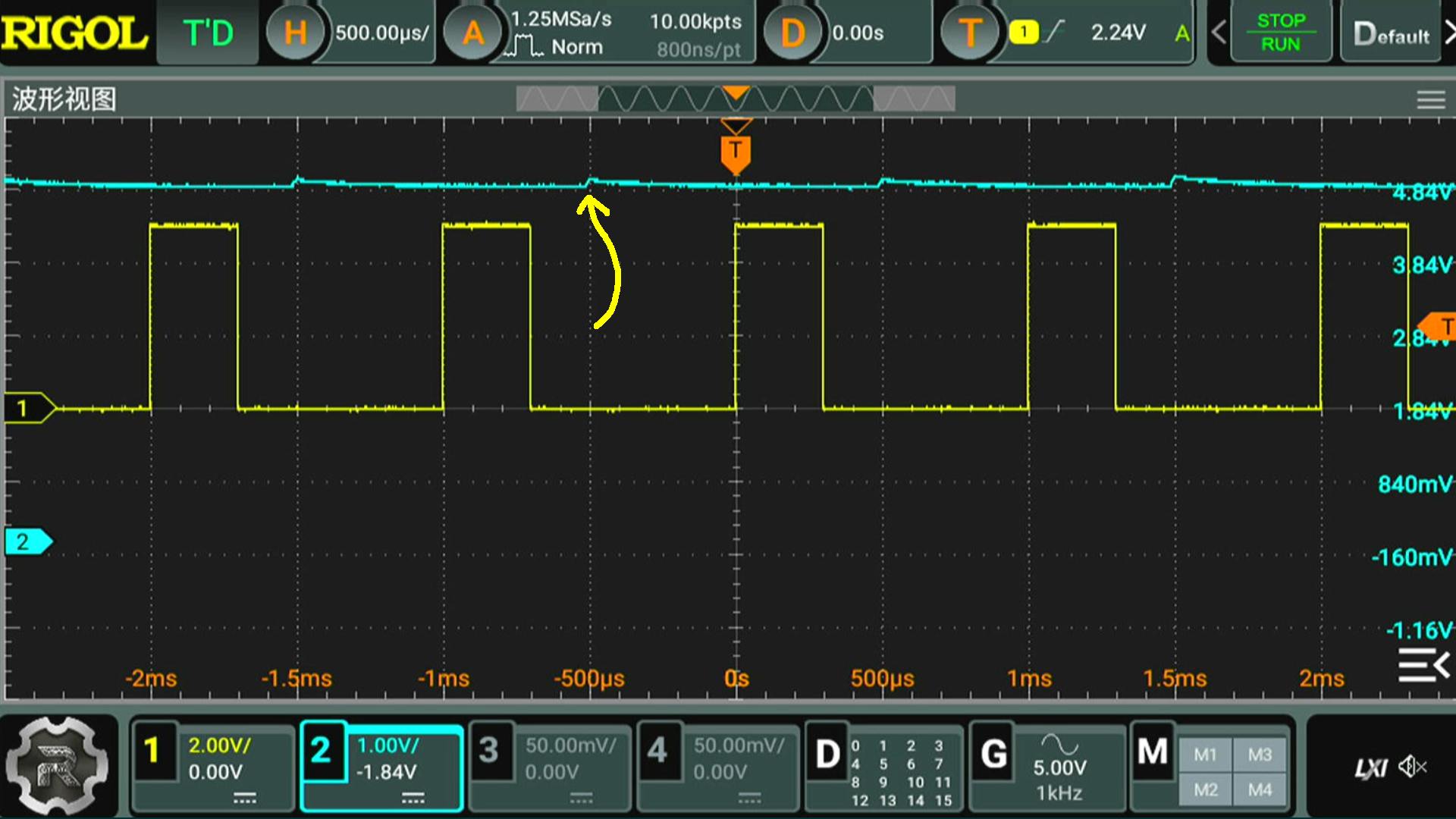

下面测量芯片的5V稳压输出，该管脚外接一个1微法的电容，使用万用表测量，输出电压为 4.9V。示波器测量对应的波形为直流电压信号，只是上面还残存着一些波动。

GM1709980793_1920_1080.MP4|_-5

※ 心态崩了 ※

说实在的，现在我的心态崩了。原本想通过测试这个芯片，为之后 PWM 转模拟信号提供一个简单的方案，谁承想，现在测量的结果出现这种情况。我现在在想，是不是我购买到了假的芯片了呢？

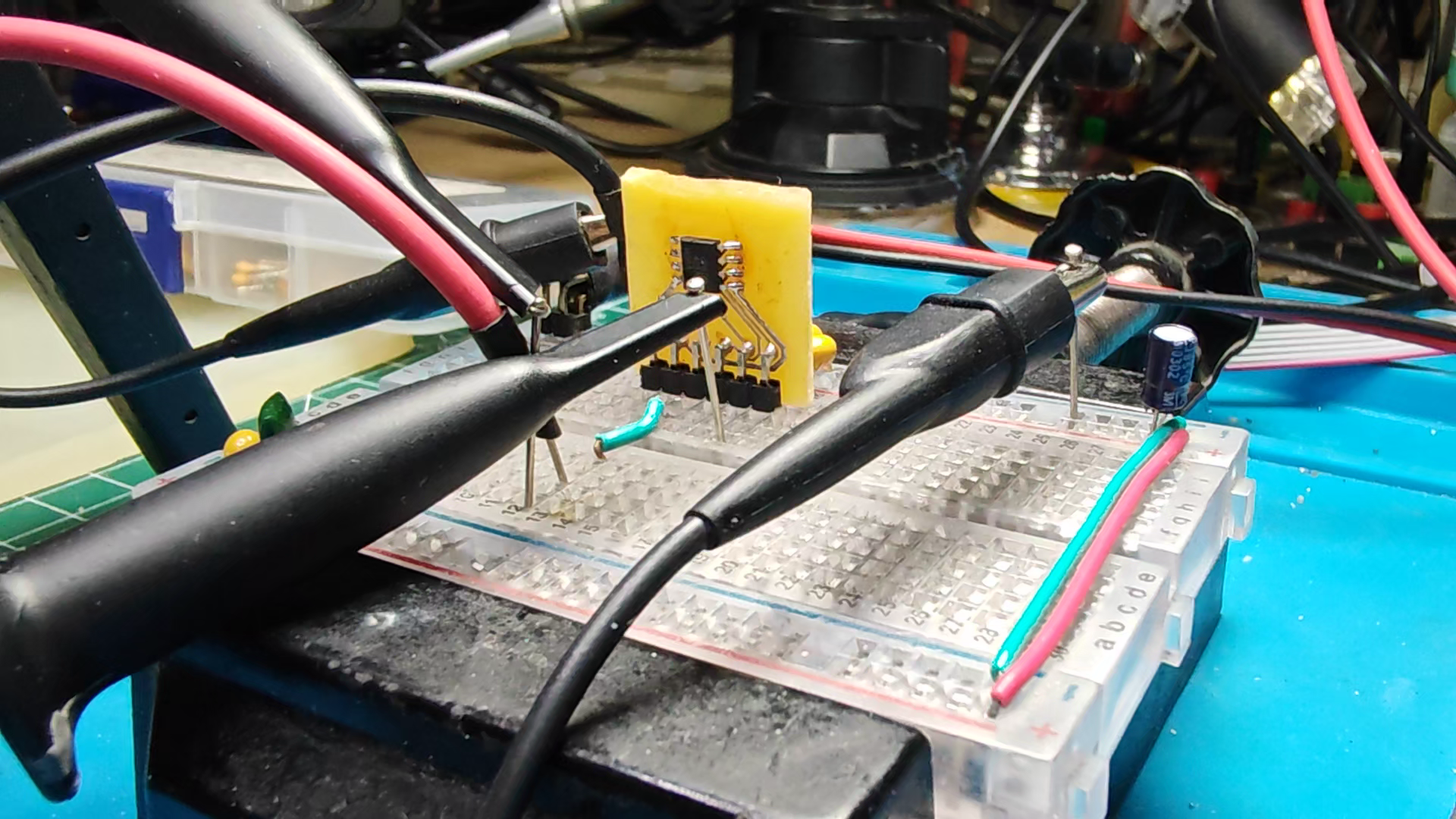

GM1709981085_1920_1080.MP4|_-3

补充工作

GP8101的工作频率

■ 相关文献链接:

GP8101 数据手册

● 相关图表链接:

图1.2.1 测试电路板原理图
图1.3.1 输入输出电压波形
