我们都知道我们常见的电感都不是理想的；
在低频下能表现出感性，但是在高频下却不一定能表现出感性；
那在什么频率下电感能呈现感性，什么频率下能呈现纯阻性，什么频率下能呈现出容性呢？
——那就需要借助频率阻抗特征曲线来确定。

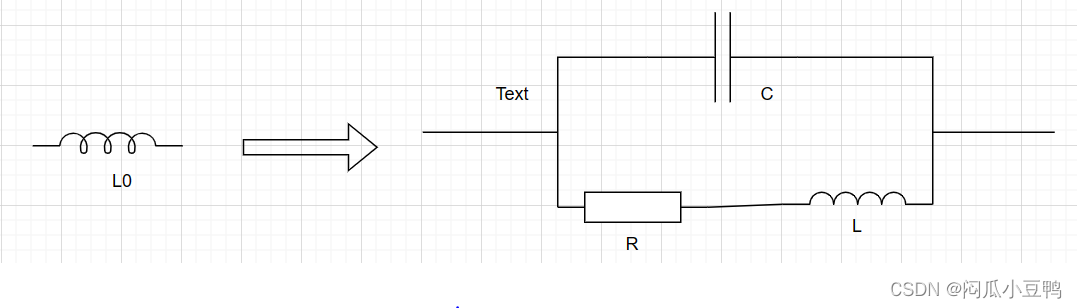

在绘制频率特征曲线之前，我们首先要知道电感的高频等效模型：
至于为什么电感的高频等效模型是这样子的，大家可以看下这个帖子的理解：https://blog.csdn.net/weixin_42005993/article/details/109210852

接下来，我们来计算电感的阻抗：

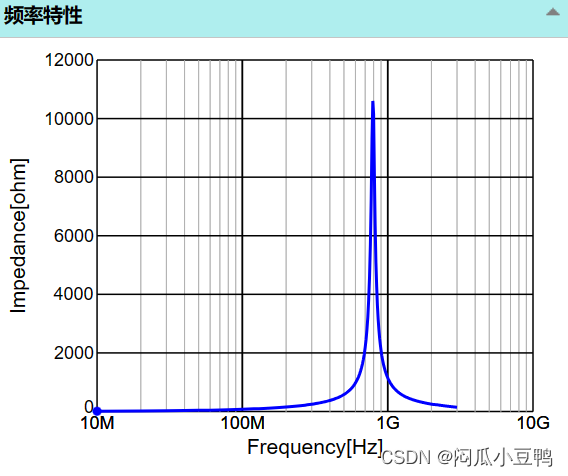

然后代入频率和阻抗的公式就可以绘制出频率特征曲线，如下图是村田一颗120nH的电感的频率特征曲线：

可以看出，阻抗最高点对应的频率为这颗电感的谐振频率；
在谐振频率点上，容抗和感抗相互抵消，电感呈现纯阻性；
当频率小于谐振频率时，感抗大于容抗，呈感性；
当频率大于谐振频率时，容抗大于感抗，呈容性；

接下来，我们在计算一下电感的谐振频率：

可以看出，电感谐振频率与感值成反比：
感值越大，对应谐振频率越小；
感值越小，对应谐振频率越大；

所以我们在对电感选型时，除了要关注电感值，额定电压值，过流能力等，还需要看频率特征曲线，尤其是在高频工作条件下选型时候，要注意让信号工作频率落在谐振频率左方才能让电感呈现出感性，同时还需要留出一定裕量。
