一、背景意义

       随着电动车的普及，城市交通管理面临新的挑战。电动车因其环保特性受到越来越多消费者的青睐，但同时也带来了交通监控和管理的复杂性。传统的交通监控系统主要针对燃油车辆，缺乏对电动车的有效识别和管理手段。通过自动化的车牌识别技术，可以快速准确地识别电动车，帮助交通管理部门实时监控道路情况，及时处理违章行为。准确的电动车识别有助于提高道路安全，减少交通事故的发生，同时为执法部门提供数据支持，增强道路管理的合法性和有效性。

二、数据集

2.1数据采集

       首先，需要大量的电动车车牌类图像。为了获取这些数据，可以采取了以下几种方式：

• 确定数据来源：选择合适的数据来源，如公共交通监控视频、交通摄像头实时数据、在线数据库或社交媒体平台。这些来源可以提供丰富的电动车车牌样本。

• 收集图像：通过拍摄或下载的方式获取包含电动车及其车牌的图像。确保收集到不同品牌、颜色、型号和环境下的电动车，以增加数据的多样性和代表性。

• 保证多样性：在采集过程中，注意涵盖不同的光照条件、拍摄角度和背景，以提高模型的泛化能力。

在收集到大量图片后，对这些原始数据进行了清洗和筛选：

• 去除低质量图片：一些图像模糊、分辨率过低或者有其他物体干扰的图片被剔除掉。确保每张图片都能清晰地展示电动车车牌类特征是数据质量的关键。

• 统一格式：将所有图片转换为统一的JPEG格式，并将图片的分辨率统一到256x256像素，这样可以在后续的训练中减少不必要的图像缩放操作，保证数据的一致性。

• 分类整理：将所有图片按照类别进行分类，分别放入对应文件夹中。每个类别的文件夹下严格只包含对应的图片，避免数据集出现混乱。

2.2数据标注

       数据标注是将收集到的图像进行分类和标记的过程，具体步骤如下：

• 选择标注工具：使用专业的图像标注工具（如LabelImg）对图像进行标注。这些工具可以帮助用户方便地对图像进行框选和分类。
• 标注类别：对每张图像进行标注，主要标注为“车牌”。在标注过程中，绘制边界框以准确包围车牌，确保模型能够正确识别和提取车牌信息。
• 复核与修正：标注完成后，进行数据审核，确保标注的准确性和一致性。必要时对标注结果进行修改和调整，以提高数据集的质量。

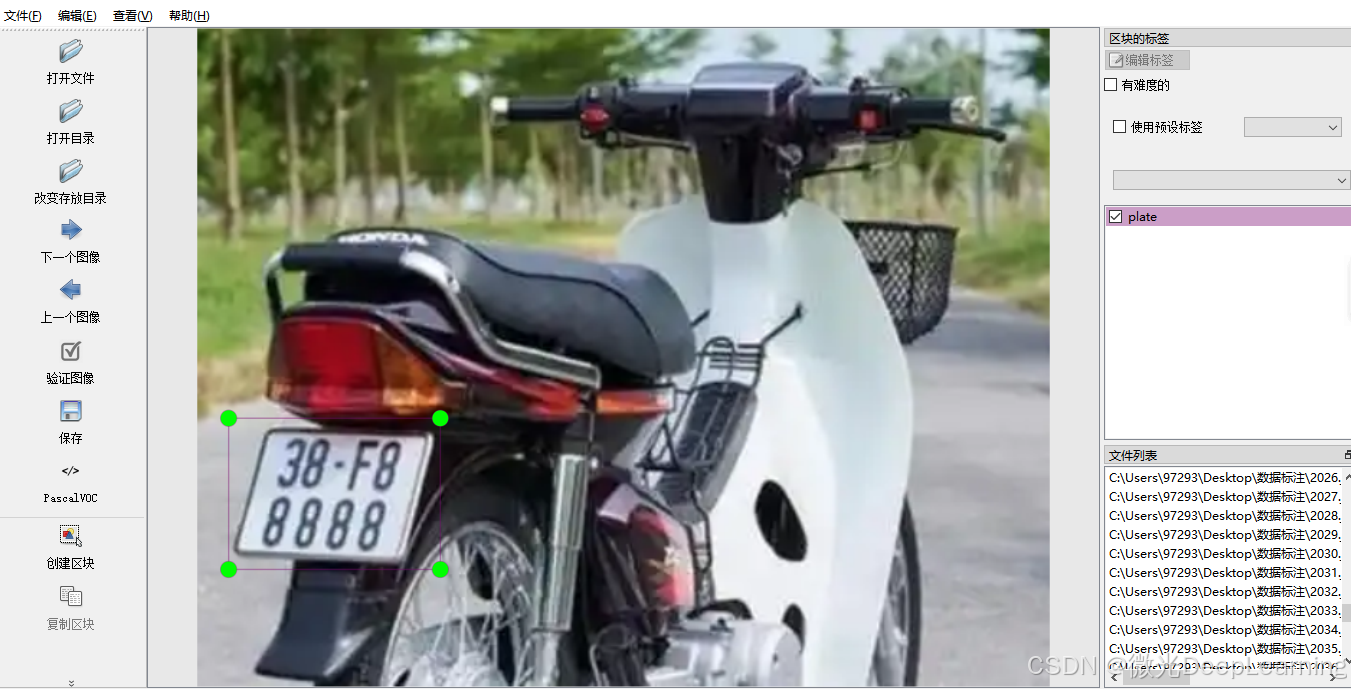

       在使用LabelImg标注电动车车牌数据集的过程中，标注者需要仔细绘制每张图像中车牌的边界框，确保准确识别不同光照、角度和背景下的车牌。尽管LabelImg提供了友好的界面，但标注过程仍面临复杂性，要求标注者具备专业知识以处理多样化的车牌情况。随着数据量的增加，标注和复核的工作量也显著加大，可能耗时数周。高质量的标注对于后续模型训练至关重要，直接影响车牌识别的准确性与效率。

 包含1000张电动车车牌图片，数据集中包含以下几种类别

• 车牌：用于识别电动车的车牌信息，确保系统能够准确读取和处理车牌数据。

2.3数据预处理

       数据预处理是为模型训练准备数据的关键步骤，主要包括以下内容：

• 图像格式转换：将收集到的图像转换为统一的格式（如JPEG或PNG），并调整为相同的尺寸，便于模型输入。
• 数据增强：通过旋转、缩放、翻转、裁剪等方式对图像进行数据增强，增加样本数量，提高模型的鲁棒性。
• 归一化处理：对图像像素值进行归一化处理，将其缩放到0到1之间，以加速模型训练过程。
• 划分数据集：将数据集划分为训练集、验证集和测试集，以确保每个集的样本能够代表整体数据分布。

       在使用深度学习进行训练任务时，通常需要将数据集划分为训练集、验证集和测试集。这种划分是为了评估模型的性能并确保模型的泛化能力。数据集划分为训练集、验证集和测试集的比例。常见的比例为 70% 训练集、20% 验证集和 10% 测试集，也就是7:2:1。数据集已经按照标准比例进行划分。

标注格式:

• VOC格式 (XML)
• YOLO格式 (TXT)

yolo_dataset/
│
├── train/
│   ├── images/
│   │   ├── image1.jpg
│   │   ├── image2.jpg
│   │   ├── ...
│   │
│   └── labels/
│       ├── image1.txt
│       ├── image2.txt
│       ├── ...
│
└── test...
└── valid...

voc_dataset/
│
├── train/
│   ├───├
│   │   ├── image1.xml
│   │   ├── image2.xml
│   │   ├── ...
│   │
│   └───├
│       ├── image1.jpg
│       ├── image2.jpg
│       ├── ...
│
└── test...
└── valid...

三、模型训练

3.1理论技术

       卷积神经网络（CNN）与普通神经网络相似，均由输入层、隐藏层和输出层组成。CNN的结构在多层神经网络的基础上，特别增加了特征学习的能力。通过卷积层，网络能够自动提取输入数据中的局部特征，进而通过池化层降低特征维度和计算复杂度。每一层的输出经过前向传播计算，生成下一层的输入，使得网络能够逐层提炼特征。在训练过程中，利用反向传播算法调整网络的权重和偏置，使模型逐步优化，以提高整体的识别准确率。

       CNN的层与层之间采用局部连接的方式，意味着每个卷积层仅与前一层的一部分神经元相连接，从而减少了模型的参数数量。这种局部连接特性使得网络能够更有效地捕捉到空间结构信息，尤其适用于图像等高维数据。通过这种设计，卷积神经网络不仅能处理更复杂的特征，还能提高计算效率，适应更大规模的数据集，为各种计算机视觉任务提供了强大的支持。

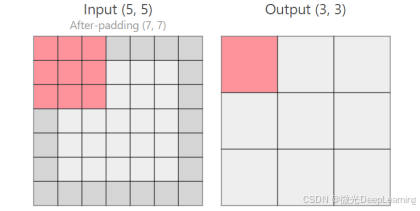

       卷积神经网络的初始部分是输入层，每个单元负责接收原始数据，如图像像素值。中间的隐藏层主要由卷积层、池化层和全连接层构成。卷积层是CNN的核心，负责从输入数据中提取特征。通过使用不同数量和大小的卷积核，网络可以捕捉到多种图像特征。卷积核的大小直接影响感受野的大小，较小的卷积核通常能够提取更细致的特征，从而在图像处理任务中表现更佳。步长的设置也至关重要，较大的步长会减少特征提取的频率，从而导致输出特征图的尺寸减小，可能会损失一些重要的信息。

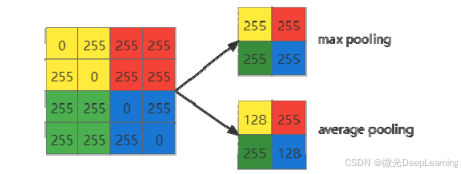

       池化层则在特征提取后起到下采样的作用，旨在保留重要特征的同时减少空间维度，从而降低模型的参数数量和计算复杂度。常用的池化方式包括最大池化和平均池化。以最大池化为例，它在输入图像上滑动，选择每个窗口区域的最大值，以此来生成输出特征图。这种方法能够有效保留图像的边缘信息，而平均池化则更侧重于保留整体背景特征。通过精确选择适当的卷积和池化策略，卷积神经网络能够在各种视觉任务中实现高效的特征学习和分类能力。

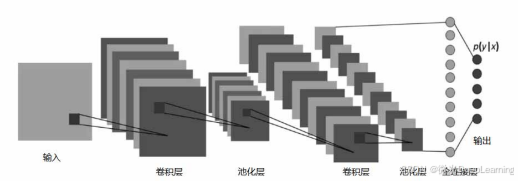

       全连接层位于卷积神经网络的最后部分，由多个神经元组成，主要负责综合前面隐藏层的输出。它将卷积层和池化层提取的特征进行非线性组合，以便为后续的分类任务做好准备。全连接层的结构与输出层类似，二者均为平铺结构，然而输出层的神经元数量则根据具体的深度学习任务而定。输出层将经过全连接层处理的特征映射到最终的分类结果，确保网络能够有效地完成目标任务，如图像识别或物体检测。通过这样的设计，卷积神经网络能够将复杂的输入数据转化为易于理解和处理的输出，从而实现高效的学习和推理。

3.2模型训练

       在数据集划分和准备完成后，开发一个YOLO项目通常包括以下几个部分：环境配置、模型训练、模型评估、推理和结果展示，以及模型导出与部署。以下是每个部分的详细介绍。

1. 环境配置

       环境配置是开发YOLO项目的第一步，目的是确保所有必要的库和工具都已正确安装。通常，这一过程涉及创建一个新的虚拟环境，以避免与其他项目的依赖冲突。

• 创建虚拟环境：使用Python的venv模块创建一个新的虚拟环境，确保项目的独立性。
• 安装必要的库：安装YOLO所需的深度学习框架（如PyTorch或TensorFlow）、图像处理库（如OpenCV）以及其他辅助工具。这些库将为后续的模型训练和推理提供支持。

示例代码：

# 创建并激活虚拟环境
python -m venv yolov5_env
source yolov5_env/bin/activate  # Linux/Mac
# yolov5_env\Scripts\activate  # Windows

# 安装必要的库
pip install torch torchvision
pip install opencv-python
pip install matplotlib
pip install pandas
pip install tqdm

2. 模型训练

       在完成环境配置后，接下来的步骤是使用准备好的数据集进行模型训练。这一过程包括设置超参数、选择合适的预训练模型以及调用训练函数。训练模型的目标是通过不断调整权重，最小化损失函数，从而提高模型在特定任务上的准确性。

• 选择预训练模型：通常使用YOLO的轻量级版本（如YOLOv5s），以便快速训练和测试。
• 设置训练参数：包括学习率、批量大小、输入图像尺寸和训练轮数等。
• 监控训练过程：通过日志文件或可视化工具监控训练过程中的损失和准确率，以便及时调整训练策略。

示例代码：

import torch
from yolov5 import train

# 设置训练参数
train.run(
    data='data.yaml',  # 数据集配置文件
    imgsz=640,         # 输入图像大小
    batch=16,          # 每批次的图像数量
    epochs=50,         # 训练的轮数
    weights='yolov5s.pt',  # 预训练模型
    workers=4          # 数据加载线程数
)

3. 模型评估

       训练完成后，必须对模型的性能进行评估。这一过程通常通过在验证集上测试模型的表现来实现，常用的评估指标包括准确率、召回率和F1分数等。

• 评估模型性能：使用评估函数来检测模型在验证集上的表现，分析模型在不同类别上的检测能力。
• 可视化评估结果：利用可视化工具（如混淆矩阵）帮助理解模型的弱点，识别可能的改进方向。

示例代码：

from yolov5 import val

# 评估模型
val.run(
    weights='runs/train/exp/weights/best.pt',  # 最佳模型权重
    data='data.yaml',                           # 数据集配置文件
    imgsz=640,                                  # 输入图像大小
    conf_thres=0.25,                            # 置信度阈值
    iou_thres=0.45                               # IOU阈值
)

4. 推理和结果展示

       一旦模型经过训练和评估，接下来是使用训练好的模型进行推理，对新图像进行检测，并可视化结果。这一过程不仅用于验证模型的实际效果，也是展示模型能力的重要环节。

• 加载模型：从保存的权重文件中加载训练好的YOLO模型。
• 处理输入图像：读取待检测的图像并进行预处理。
• 可视化检测结果：通过可视化工具将检测到的目标及其边界框展示出来，从而直观地了解模型的检测效果。

示例代码：

import cv2
import torch

# 加载模型
model = torch.hub.load('ultralytics/yolov5', 'custom', path='runs/train/exp/weights/best.pt')

# 读取图像
img = cv2.imread('test_image.jpg')
results = model(img)

# 显示结果
results.show()  # 显示检测结果
results.save('output')  # 保存结果到output文件夹

5. 模型导出与部署

       最后一步是将训练好的模型导出为适合部署的格式，以便在实际应用中使用。导出后的模型可以在不同的环境中运行，如服务器、移动设备或嵌入式系统。

• 选择导出格式：YOLO模型可以导出为多种格式，例如ONNX、TorchScript等，便于不同平台的集成。
• 测试导出模型：在导出后，确保模型在目标环境中的可用性和性能。

示例代码：

# 导出模型为ONNX格式
model.export(format='onnx')  # 可以导出为其他格式，如TensorFlow等

# 或者保存为TorchScript格式
torchscript_model = torch.jit.trace(model, torch.randn(1, 3, 640, 640))  # 示例输入
torchscript_model.save('yolo_model.pt')

四、总结

       摩托车车牌识别系统的核心在于其高质量的数据集，该数据集专注于一个主要分类：车牌。通过广泛的图像采集和使用LabelImg工具进行精确标注，确保每个车牌的边界框准确无误。数据集涵盖了各种品牌和环境下的电动车车牌，为模型训练提供了丰富的样本和多样性。这一高质量的数据集不仅为后续的模型训练奠定了坚实基础，还直接影响了识别系统的准确性和效率，从而提升了城市交通管理的智能化水平。
