PD诱骗芯片H004D，Uart读取PD+QC+AFC+FCP电压电流9V12V15V20V演示
最近在原有的PD协议sink芯片系列基础上新开发了一个型号H004D，很多人想知道连接的充电器具体是多少功率，所以我们将对应的数据通过串口发送出来。
·
最近在原有的PD协议sink芯片系列基础上新开发了一个型号H004D，很多人想知道连接的充电器具体是多少功率，所以我们将对应的数据通过串口发送出来。

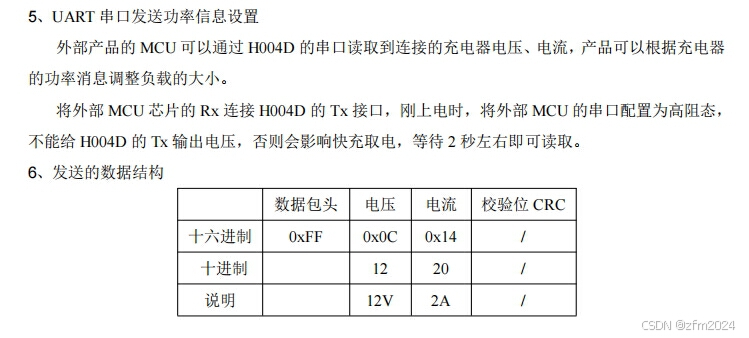

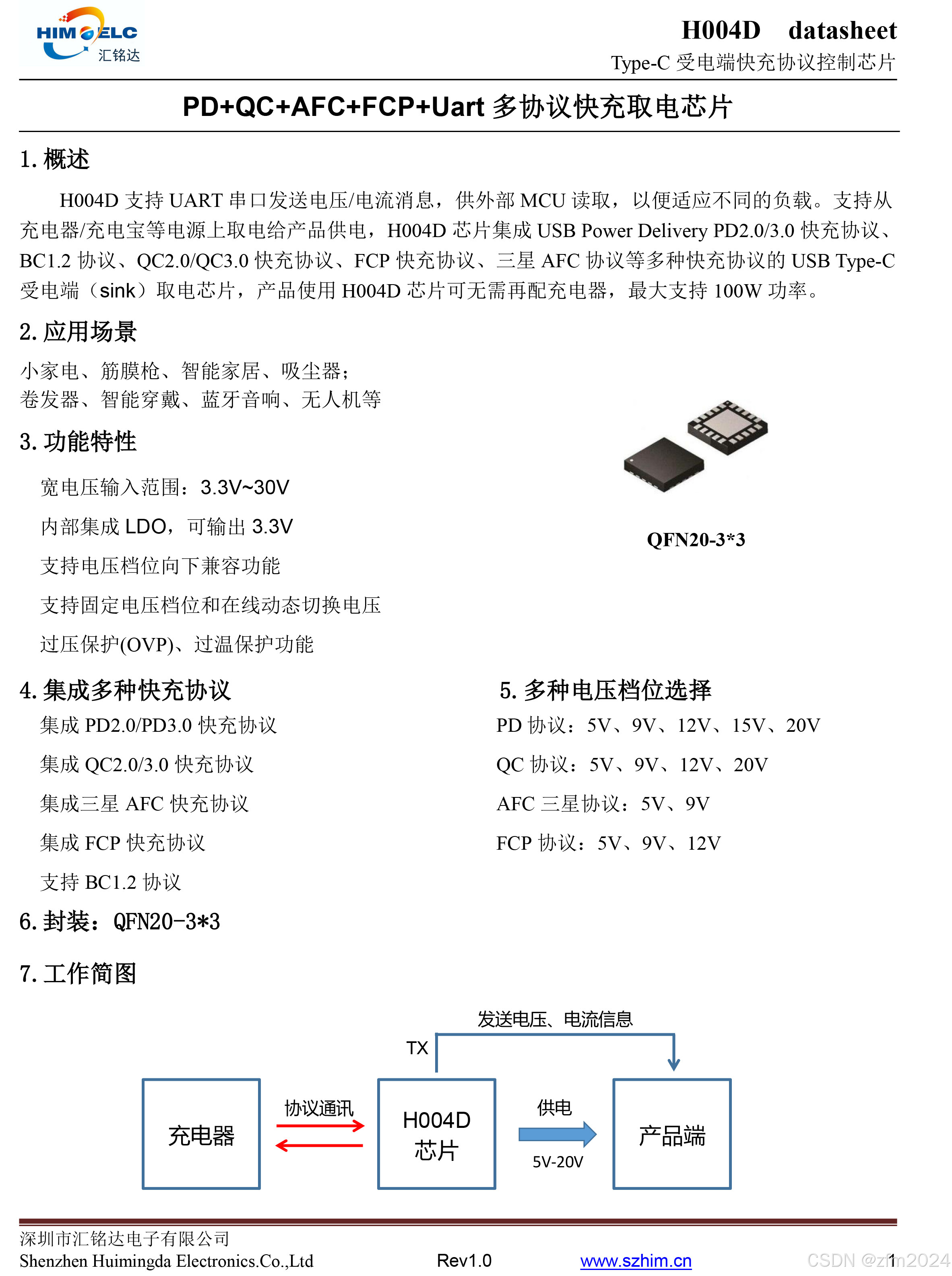

先看一下规格书的功能说明。

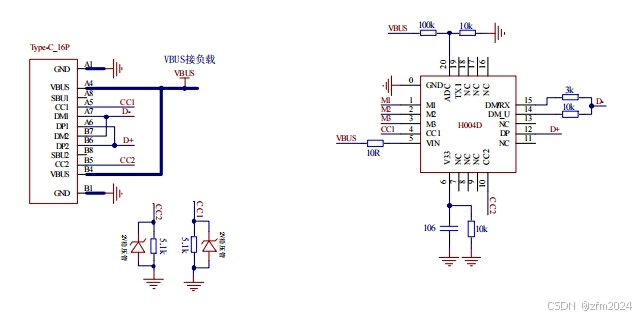

根据原理图， 制作一个测试板，将H004D芯片的Tx1、GND预留出来，测试的时候连接到串口助手的Rx、GND。
使用串口助手读取H004D测试板的数据，如下图。
demo板
先测试PD充电器，使用的是华为65W的C口充电器，demo板的电压档位配置为20V，测试一下数据是不是和充电器标示的一样。

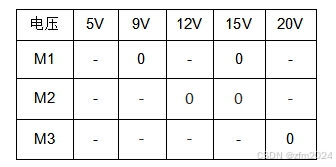

配置电压档位

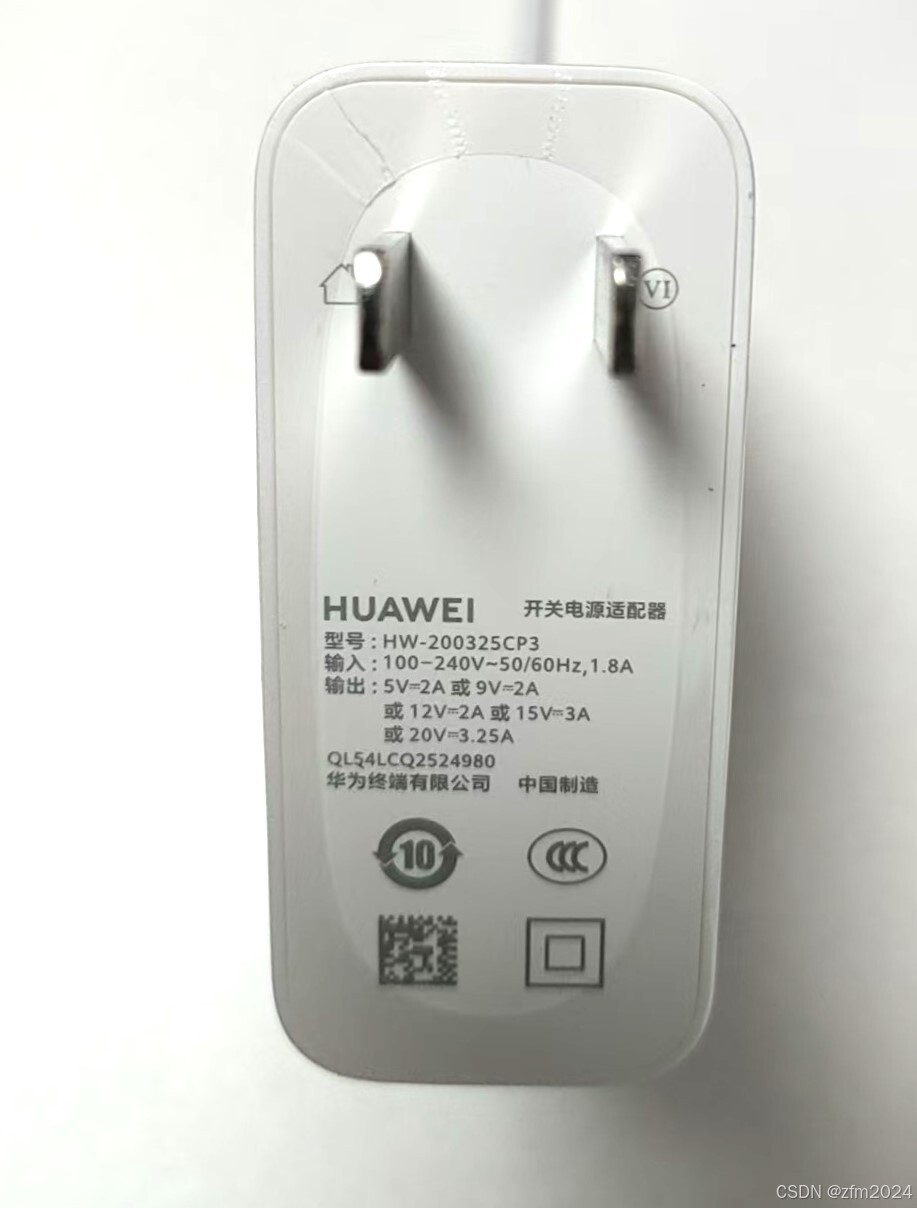

华为C口65W充电器

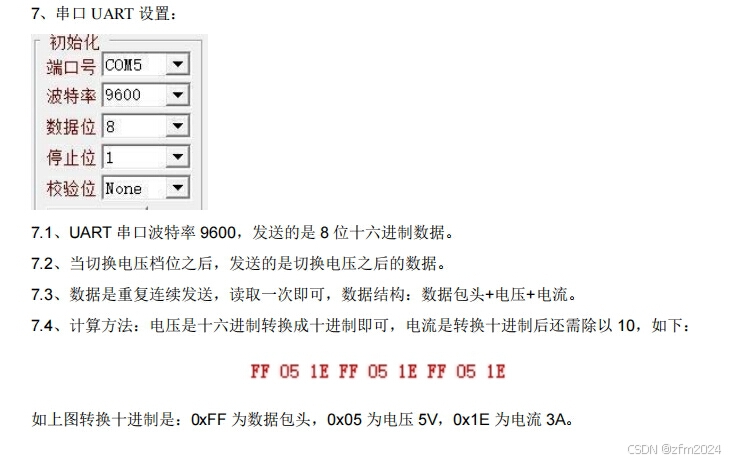

根据规格书，设置串口助手的端口，波特率，数据位等等，然后打开串口，等待接收数据。

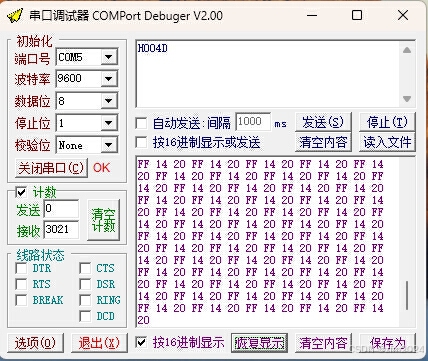

串口已经接收到H004D发送的数据。
串口助手读取数据
根据H004D芯片规格书，分析一下数据内容。
数据的0xFF为数据包头，读取到这个数据，说明读取的数据正常，可以接收下一个数据，0x14转换成十进制就是20，说明此时获取充电器的20V档位成功，0x20转换十进制就是32，根据计算方法再除以10就是3.2A，和充电器上标注的3.25A一样。
H004D还支持多种协议的充电器，下次再找一个QC的充电器，来测试一下。
