01 RY9121E同步降压芯片

AD\Test\2024\June\TestRY8121.PcbDoc

一、前言

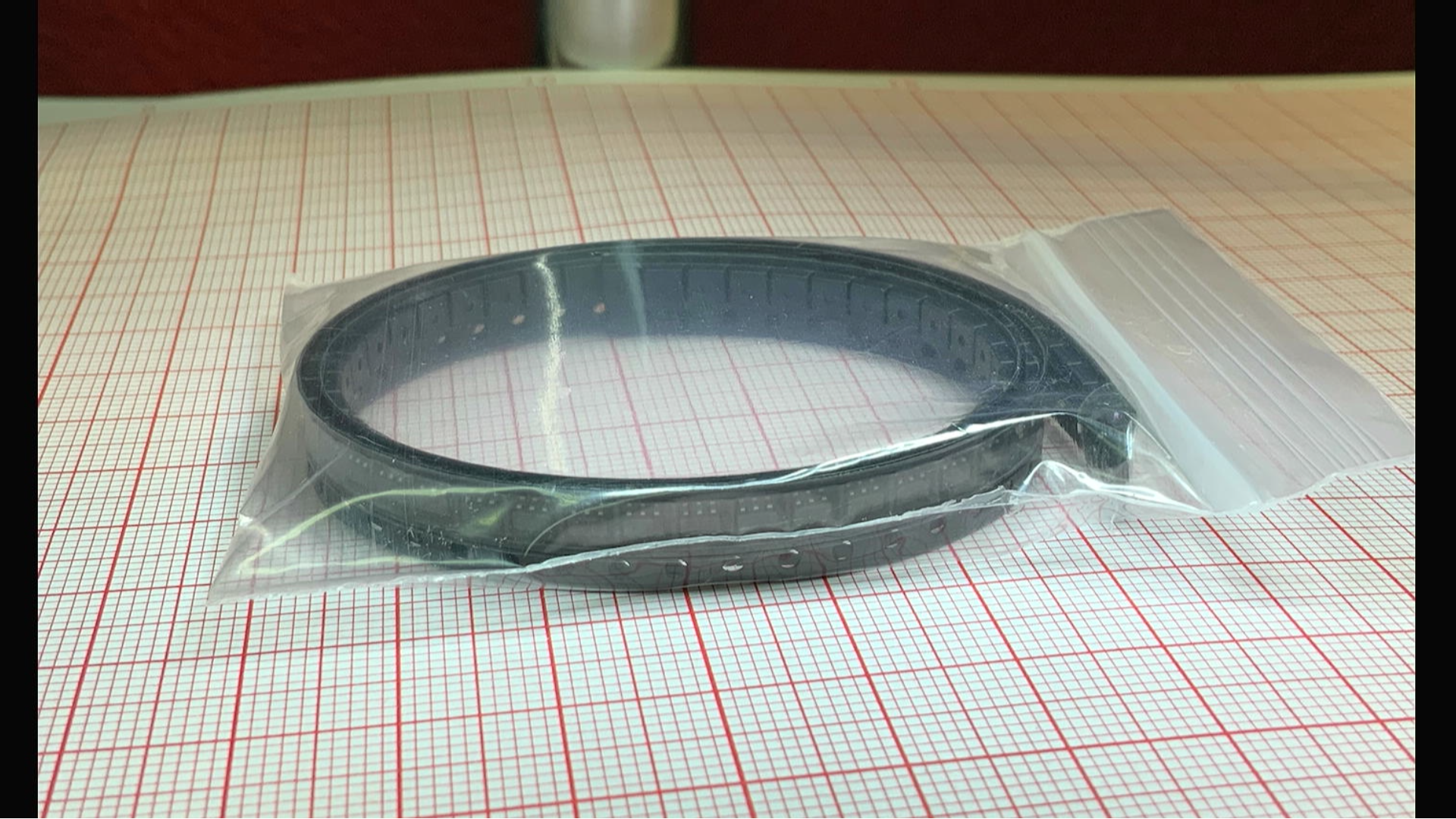

这是购买到的 RY9121E 同步开关降压芯片，他的管脚分布与前几天测试的 RY8121是相同的。 RY8121 芯片现在停产了。下面利用前面测试的电路板，对该芯片进行初步测试。。

G5M1718891306_1920_1080.MP4|_-5

二、测试芯片

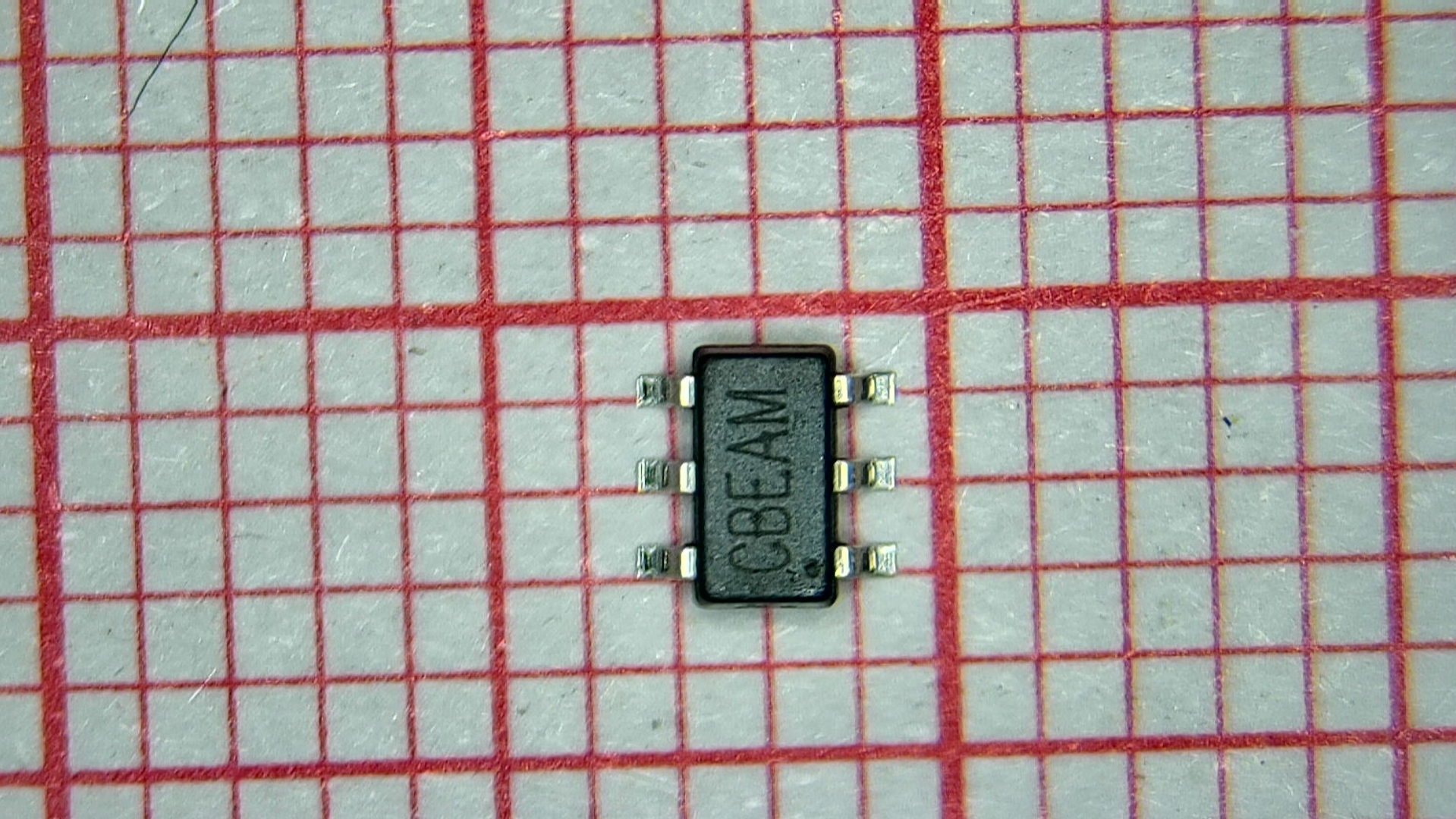

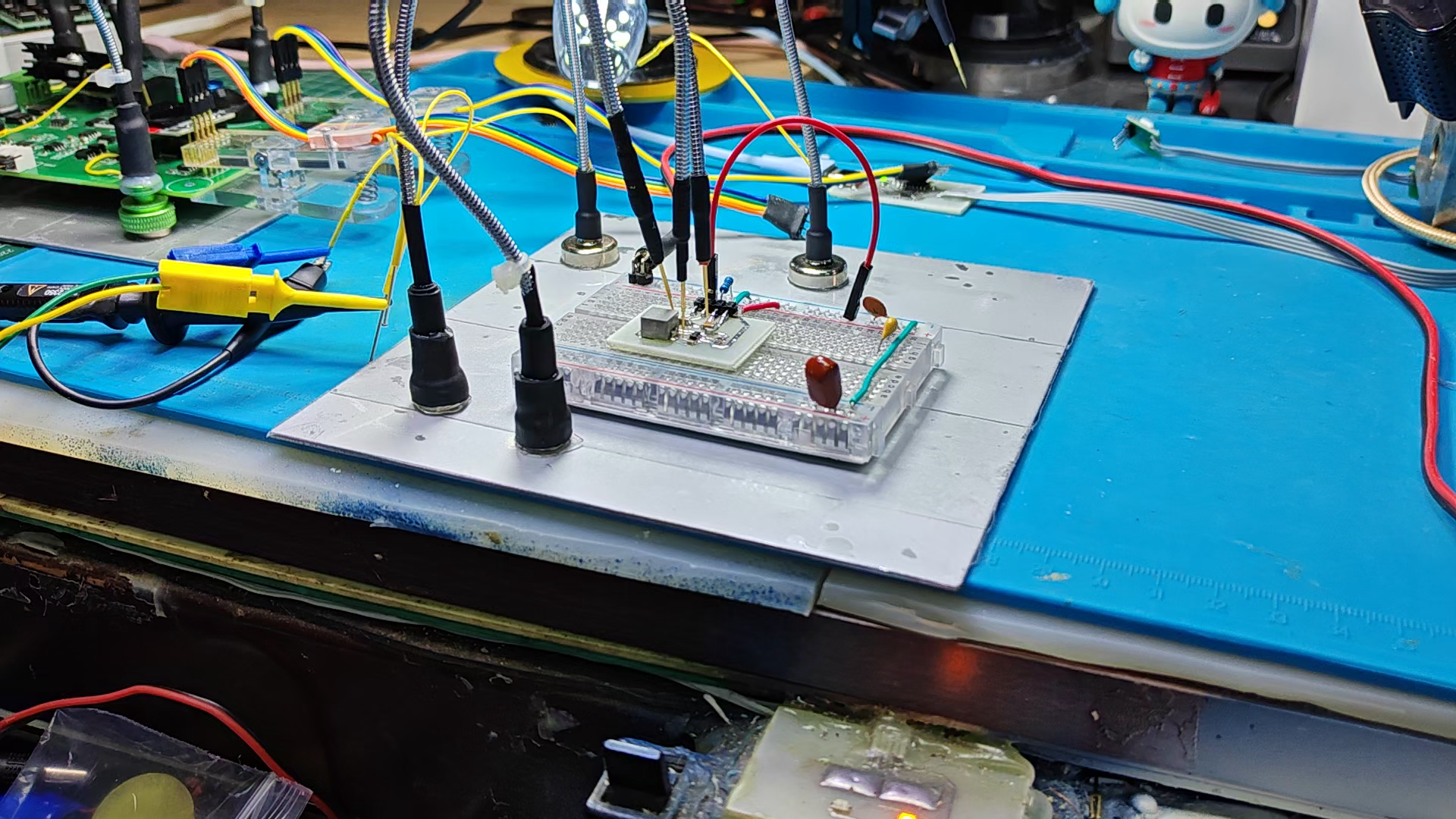

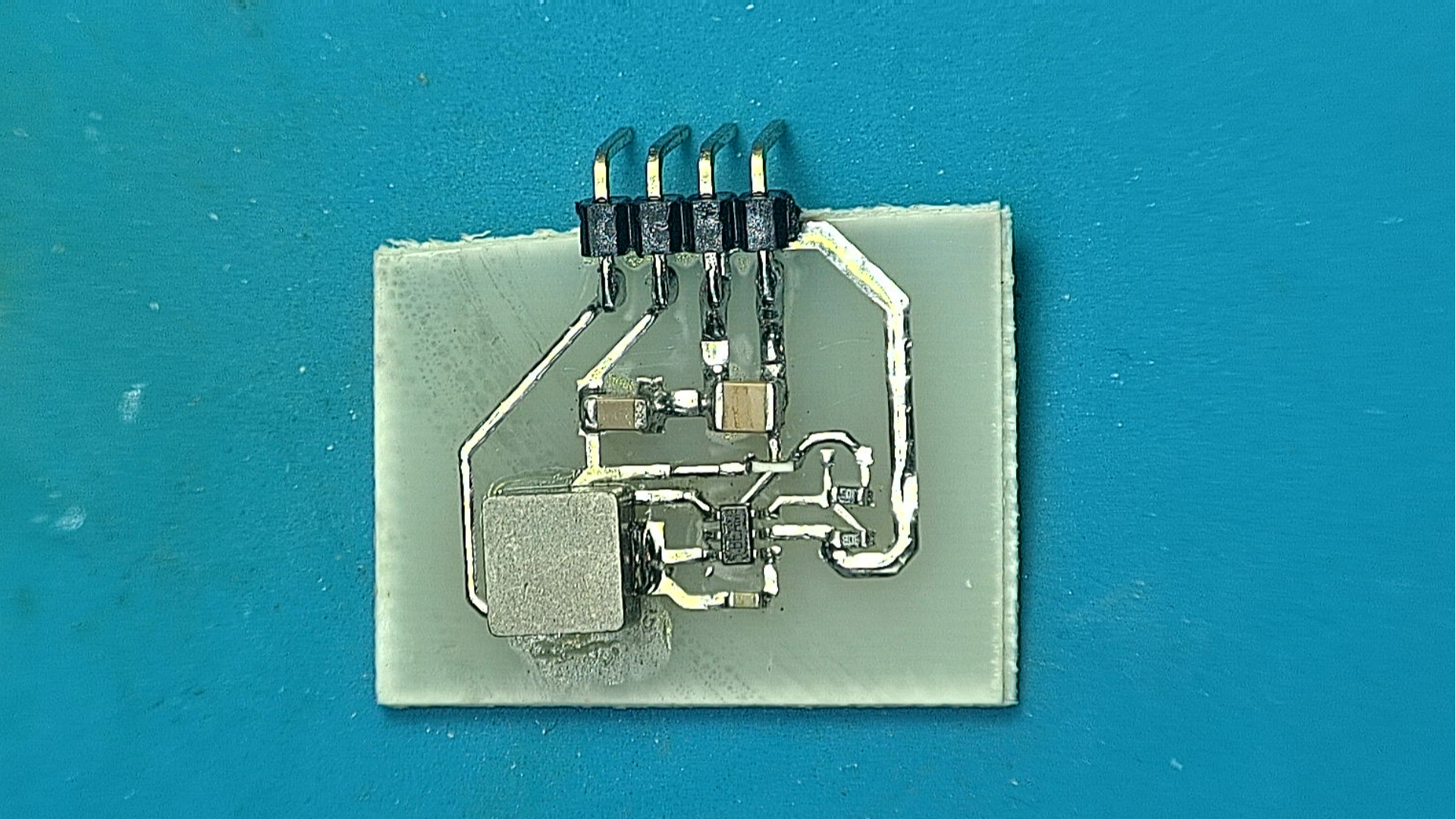

这是RY9121 芯片表面的丝印文字。焊接测试电路。通过四芯接头将测试版与面包板连接。利用面包板给测试版提供工作电源。测量他的基本工作特性。

G5M1718892302_1920_1080.MP4|_-5

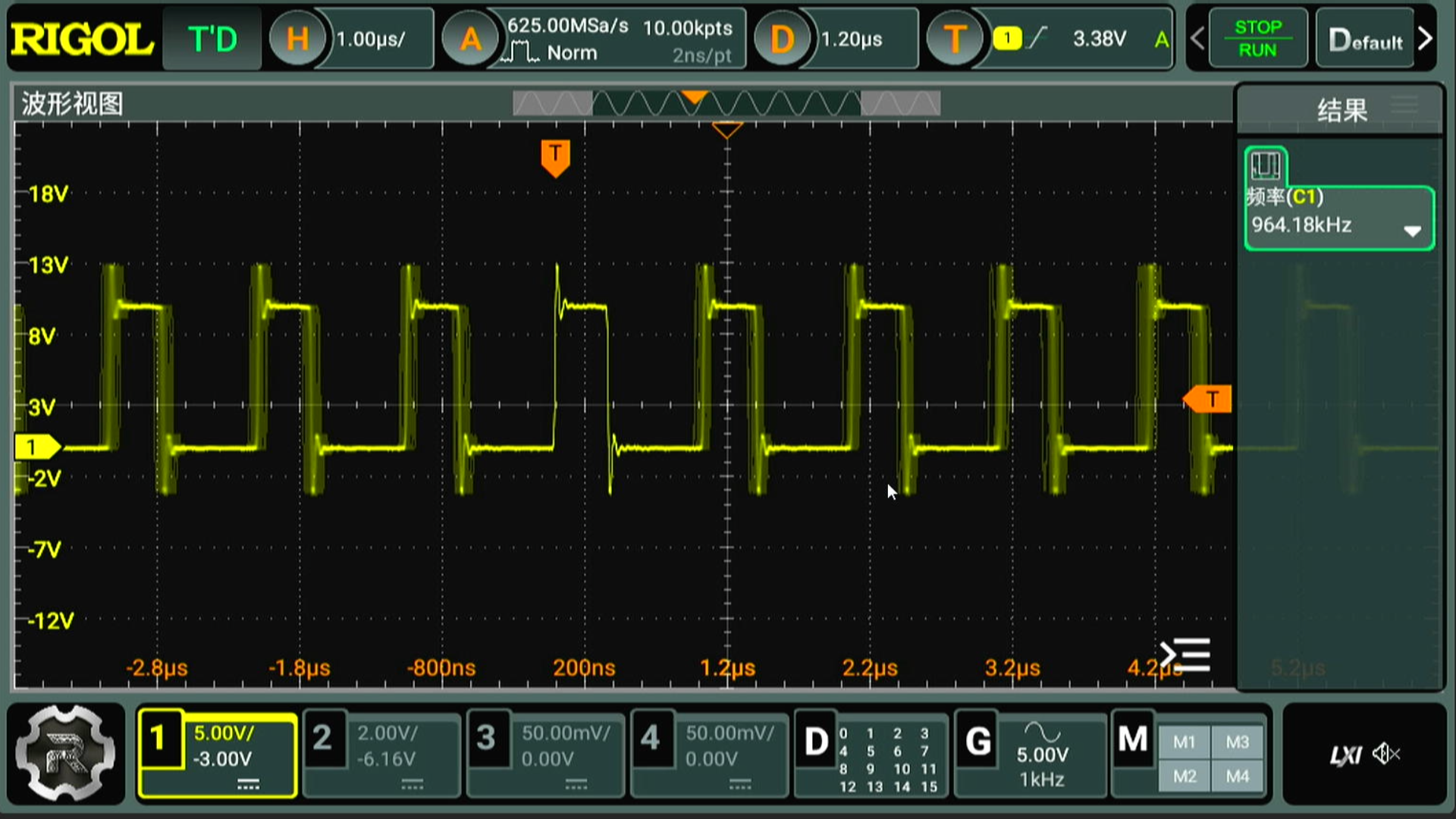

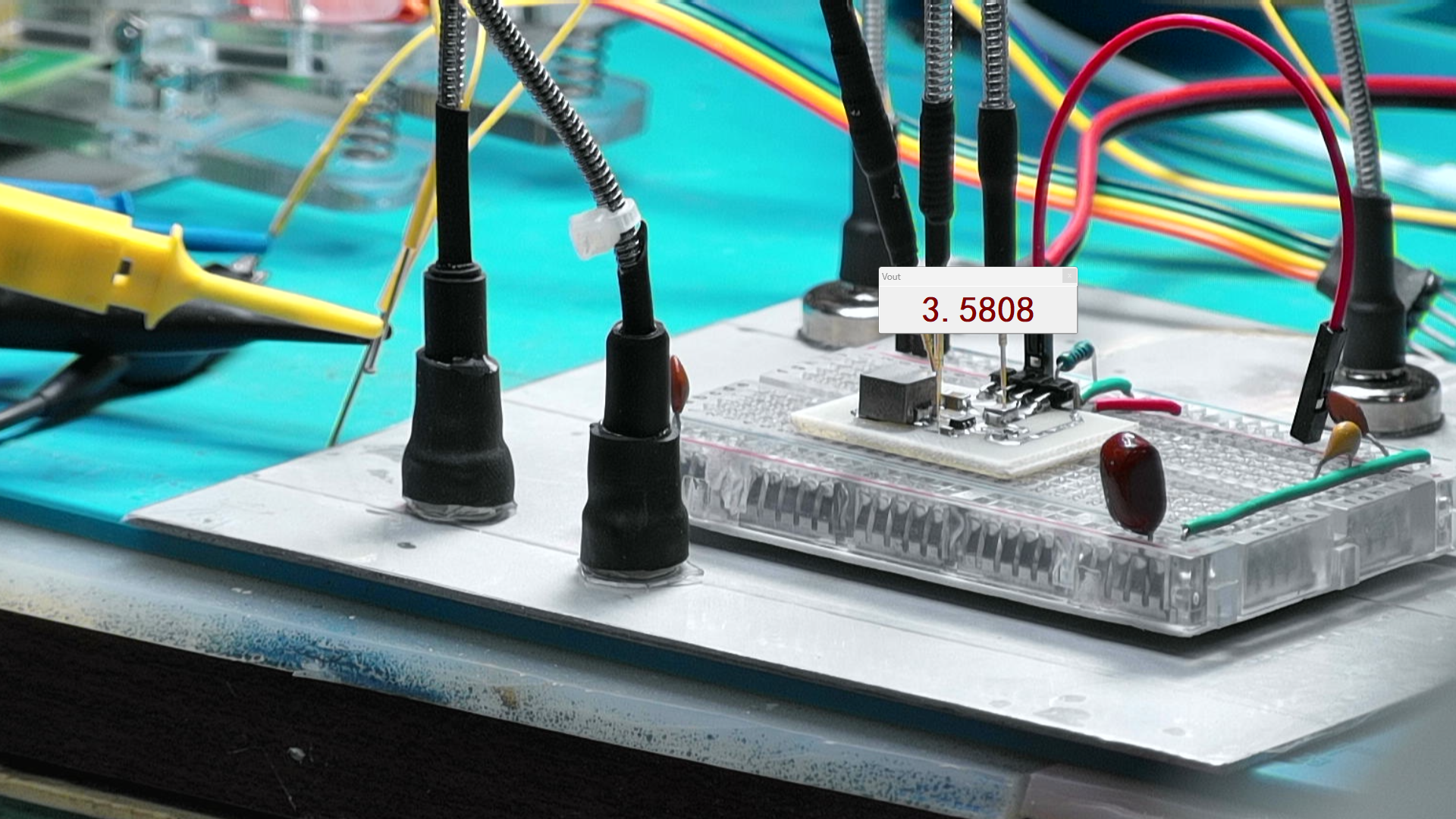

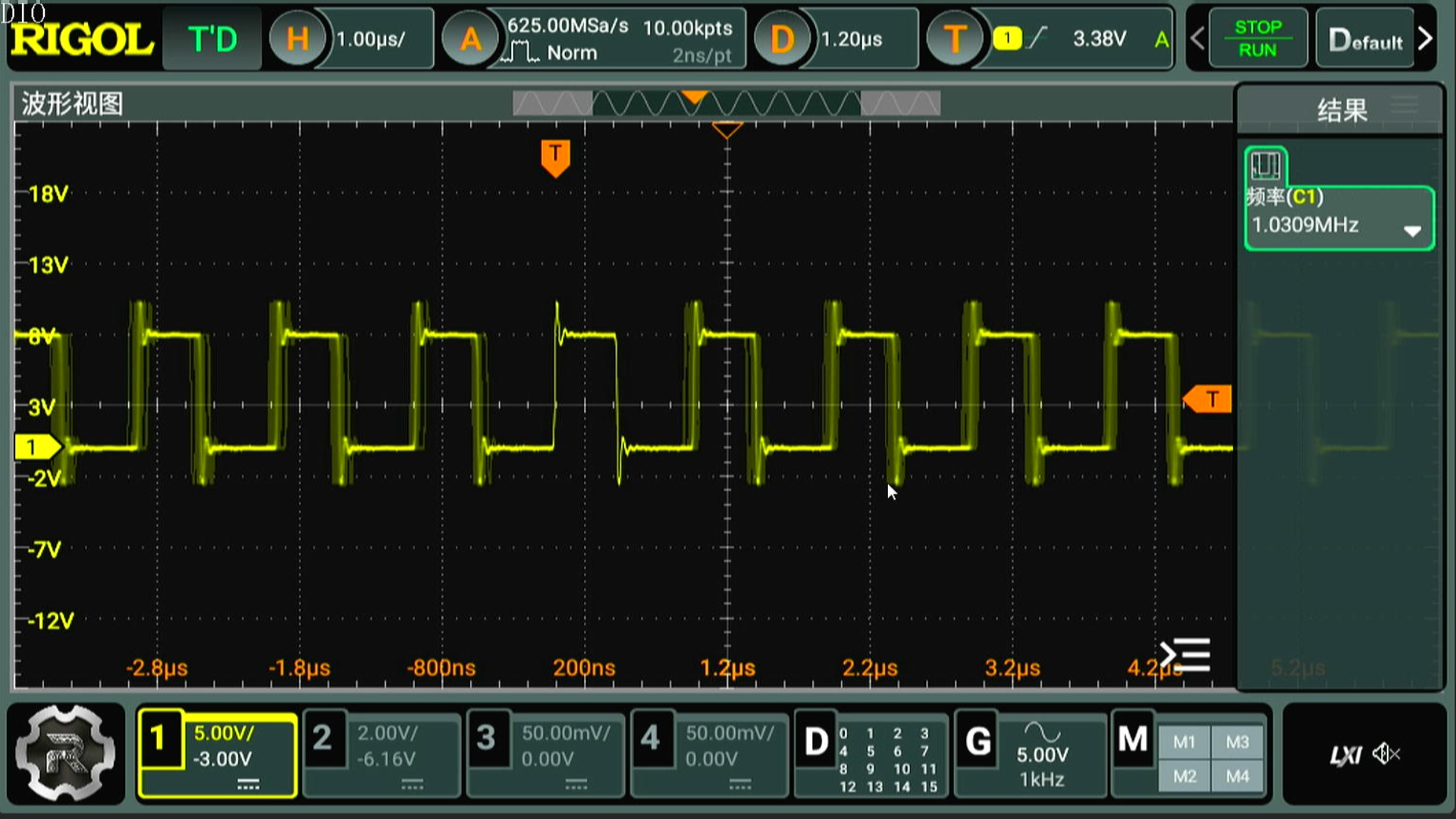

给测试模块提供 8V 工作电压。测量输出电压，电压为 3.58V，这符合6:1 的分压，得到的输出稳压。测量输出电压波形，震荡频率为 1.03MHz。

G5M1718892912_1920_1080.MP4|_-5

下面测试不同的输入电压对应的输出电压。使用DH1766 提供从 0V 到10V 的电压。测量稳压输出。测量结果呈现非常奇怪的特征。也就是在输入电压在5V到7V之间，输出电压出现较大的变化。 RY9121 的震荡频率也出现了比较大的震荡。

G5M1718893584_1920_1080.MP4|_-5

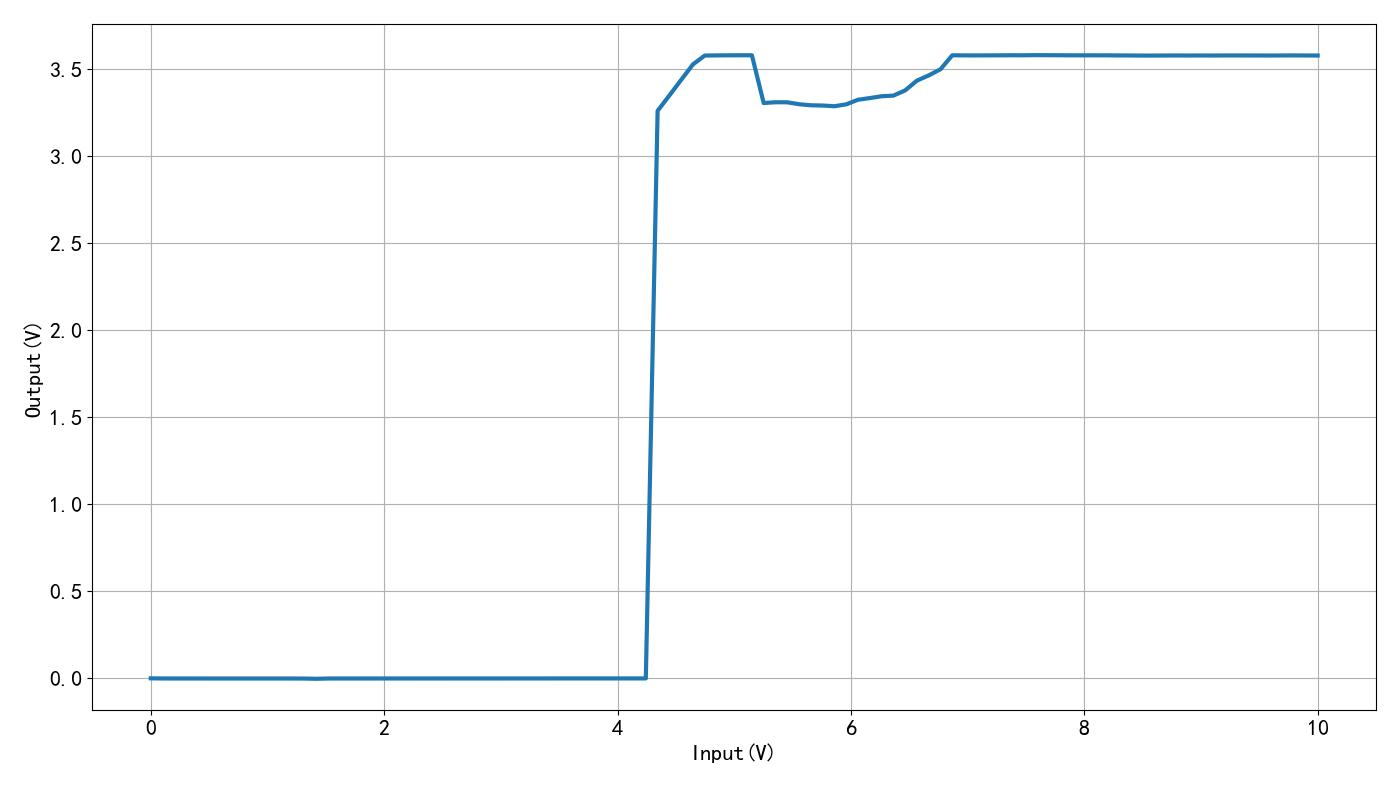

▲ 图1.2.1 不同输入电压对应的输出

▲ 图1.2.1 不同输入电压对应的输出

from headm import *
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *

vdim = linspace(0, 10, 100)
odim = []

for v in vdim:
    dh1766volt1(v)
    time.sleep(2)
    meter = meterval()

    o = meter[0]
    odim.append(o)
    tspsave("measure", vdim=vdim, odim=odim)
    printff(v, o)

plt.plot(vdim, odim, lw=3)

plt.xlabel("Input(V)")
plt.ylabel("Output(V)")
plt.grid(True)
plt.tight_layout()
plt.show()

vdim=[0.0000,0.1010,0.2020,0.3030,0.4040,0.5051,0.6061,0.7071,0.8081,0.9091,1.0101,1.1111,1.2121,1.3131,1.4141,1.5152,1.6162,1.7172,1.8182,1.9192,2.0202,2.1212,2.2222,2.3232,2.4242,2.5253,2.6263,2.7273,2.8283,2.9293,3.0303,3.1313,3.2323,3.3333,3.4343,3.5354,3.6364,3.7374,3.8384,3.9394,4.0404,4.1414,4.2424,4.3434,4.4444,4.5455,4.6465,4.7475,4.8485,4.9495,5.0505,5.1515,5.2525,5.3535,5.4545,5.5556,5.6566,5.7576,5.8586,5.9596,6.0606,6.1616,6.2626,6.3636,6.4646,6.5657,6.6667,6.7677,6.8687,6.9697,7.0707,7.1717,7.2727,7.3737,7.4747,7.5758,7.6768,7.7778,7.8788,7.9798,8.0808,8.1818,8.2828,8.3838,8.4848,8.5859,8.6869,8.7879,8.8889,8.9899,9.0909,9.1919,9.2929,9.3939,9.4949,9.5960,9.6970,9.7980,9.8990,10.0000]
odim=[-0.0011,-0.0019,-0.0020,-0.0021,-0.0021,-0.0021,-0.0021,-0.0021,-0.0021,-0.0021,-0.0021,-0.0021,-0.0021,-0.0024,-0.0038,-0.0021,-0.0020,-0.0020,-0.0020,-0.0020,-0.0020,-0.0020,-0.0020,-0.0019,-0.0019,-0.0019,-0.0019,-0.0019,-0.0019,-0.0019,-0.0019,-0.0018,-0.0018,-0.0018,-0.0018,-0.0017,-0.0017,-0.0017,-0.0017,-0.0017,-0.0017,-0.0017,-0.0017,3.2609,3.3495,3.4390,3.5280,3.5788,3.5796,3.5801,3.5802,3.5803,3.3057,3.3103,3.3099,3.2990,3.2928,3.2914,3.2874,3.2981,3.3246,3.3341,3.3448,3.3483,3.3783,3.4345,3.4646,3.4999,3.5801,3.5797,3.5795,3.5797,3.5800,3.5803,3.5802,3.5809,3.5808,3.5804,3.5800,3.5799,3.5800,3.5799,3.5794,3.5792,3.5786,3.5786,3.5789,3.5793,3.5788,3.5792,3.5788,3.5793,3.5793,3.5792,3.5791,3.5788,3.5793,3.5795,3.5791,3.5788]

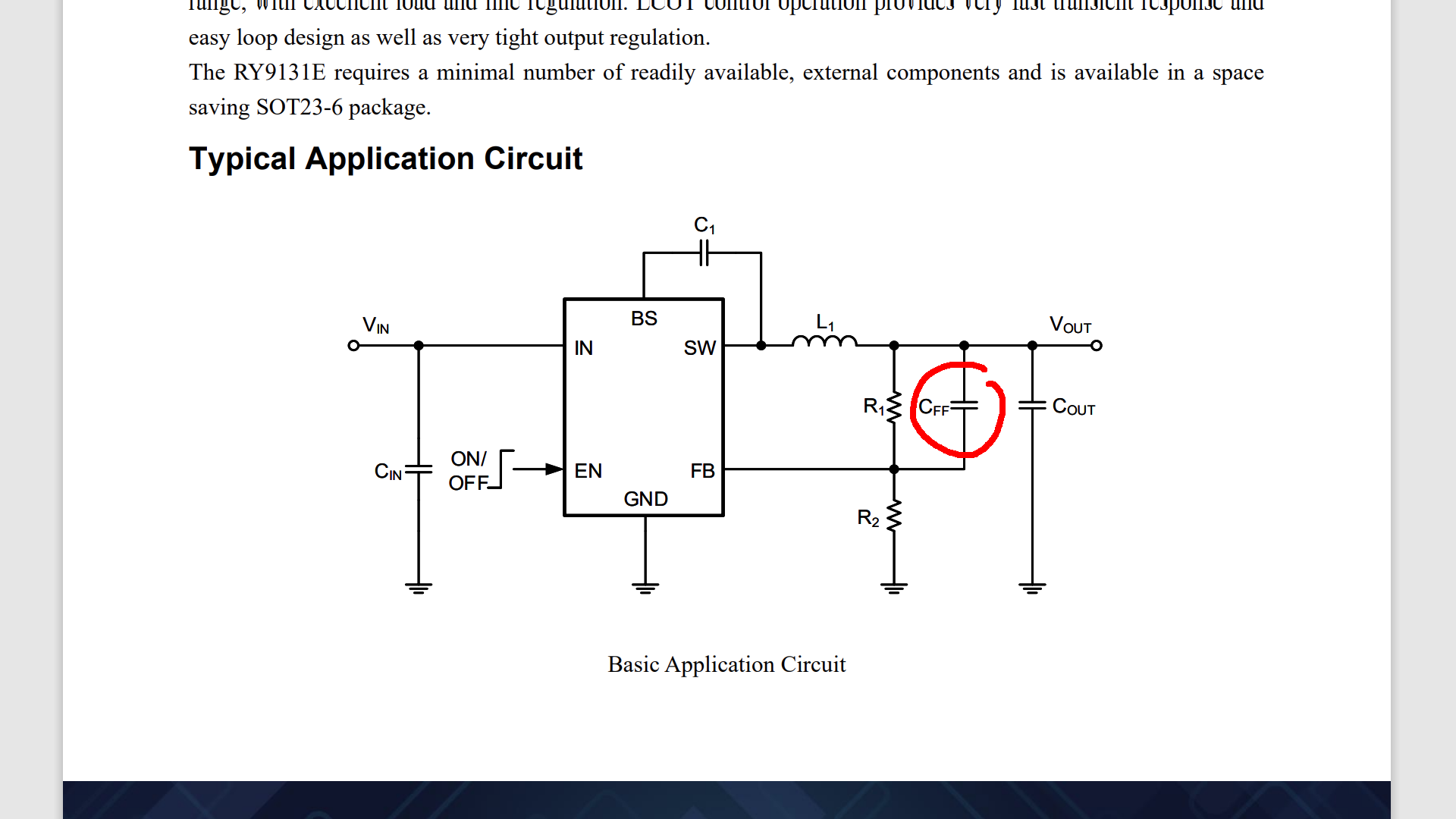

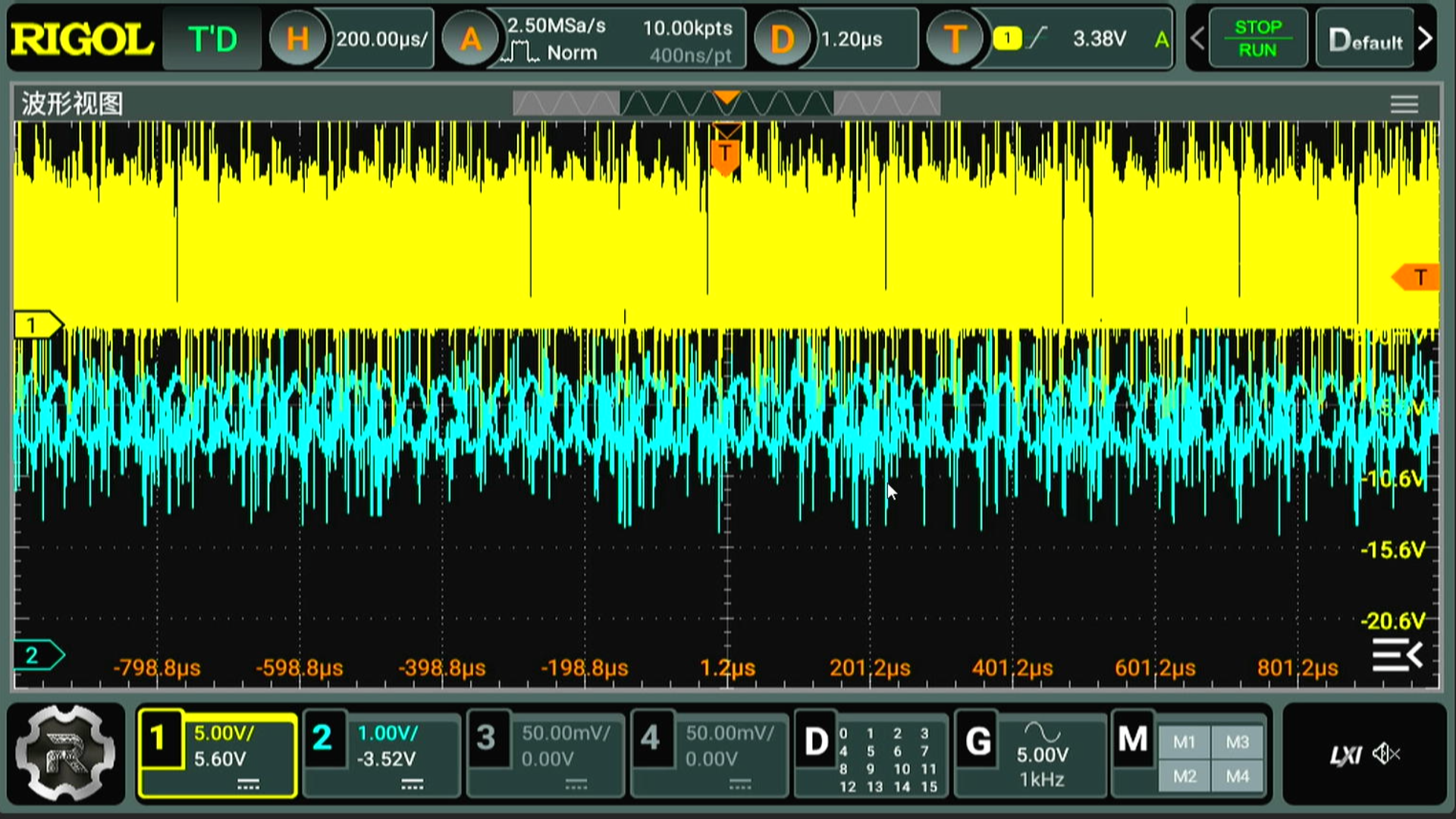

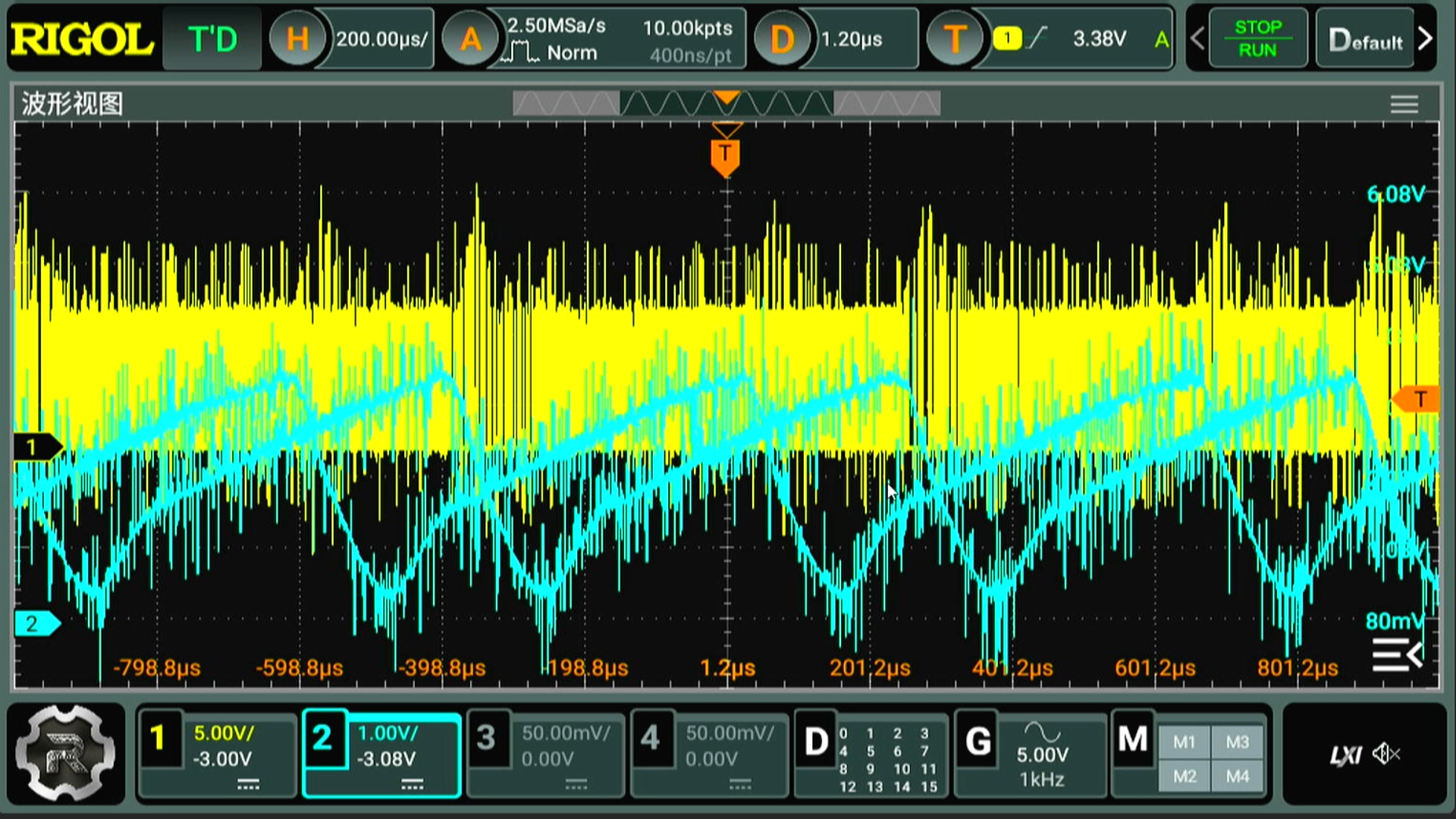

在RY9121数据手册中的参考电路中，补偿电容可以提高震荡的稳定性。但事与愿违，这是补偿电容为 470pF的情况下，输出电压反而震荡了。取20pF，还存在震荡。只有将补偿电容去掉，输出才稳定。这一点说明该芯片工作并不稳定。

G5M1718894052_1920_1080.MP4|_-5

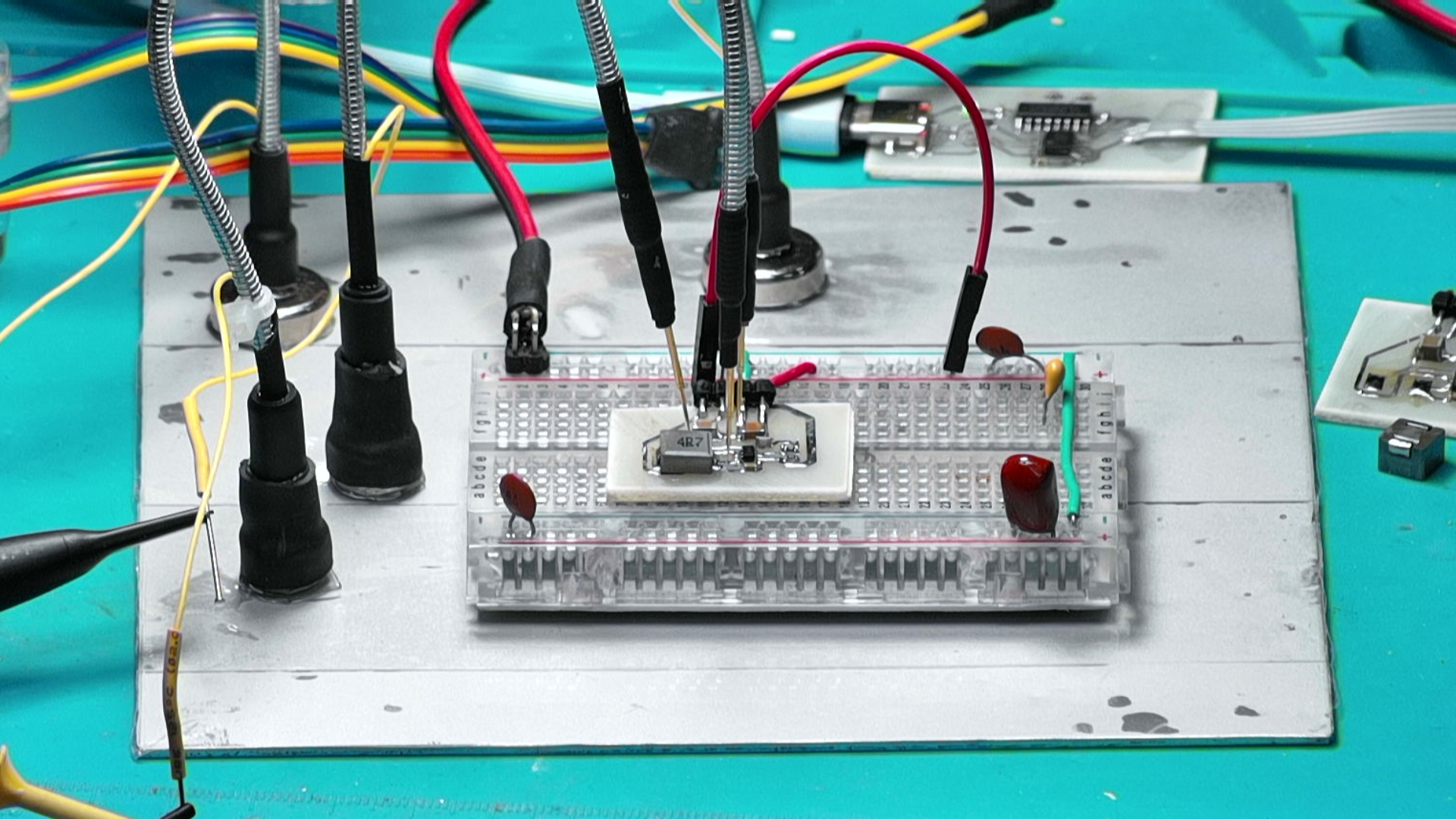

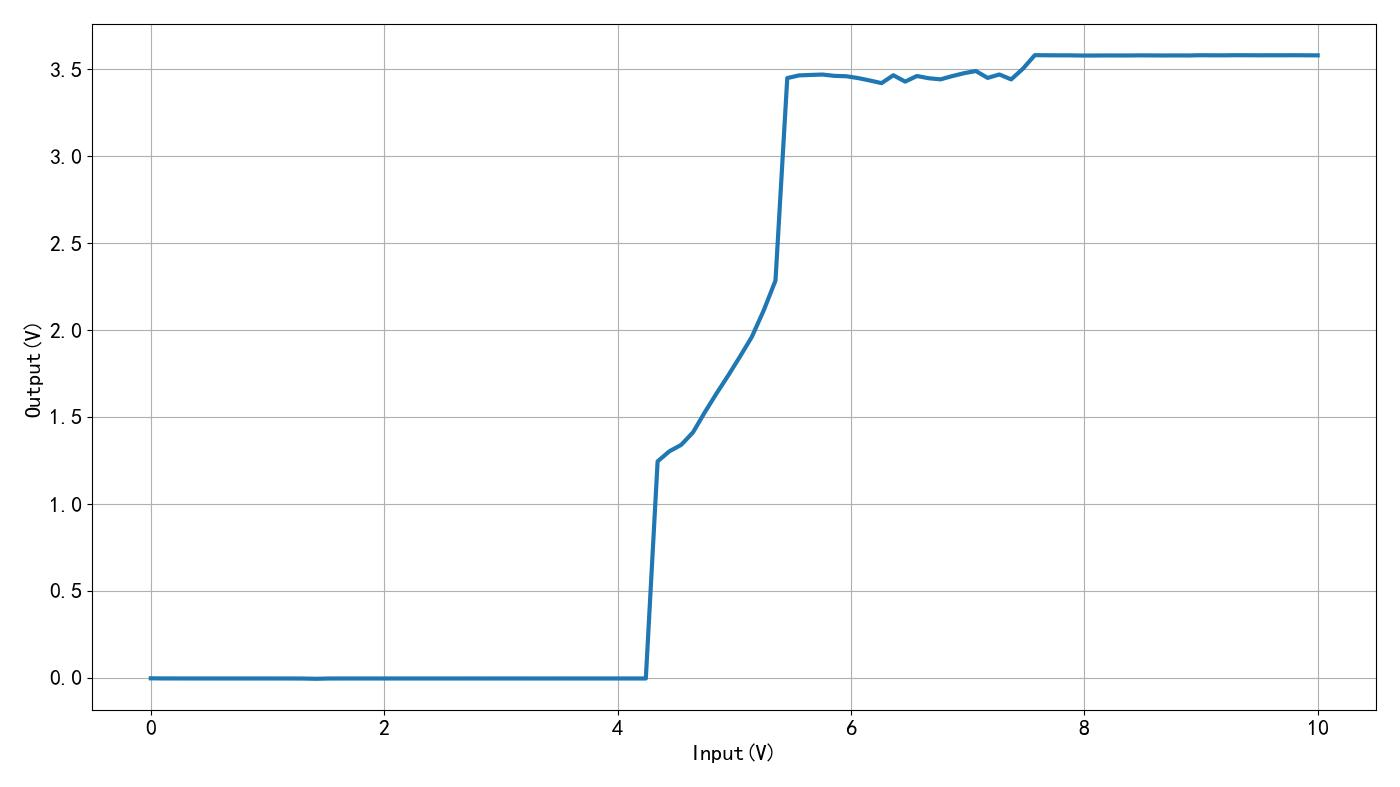

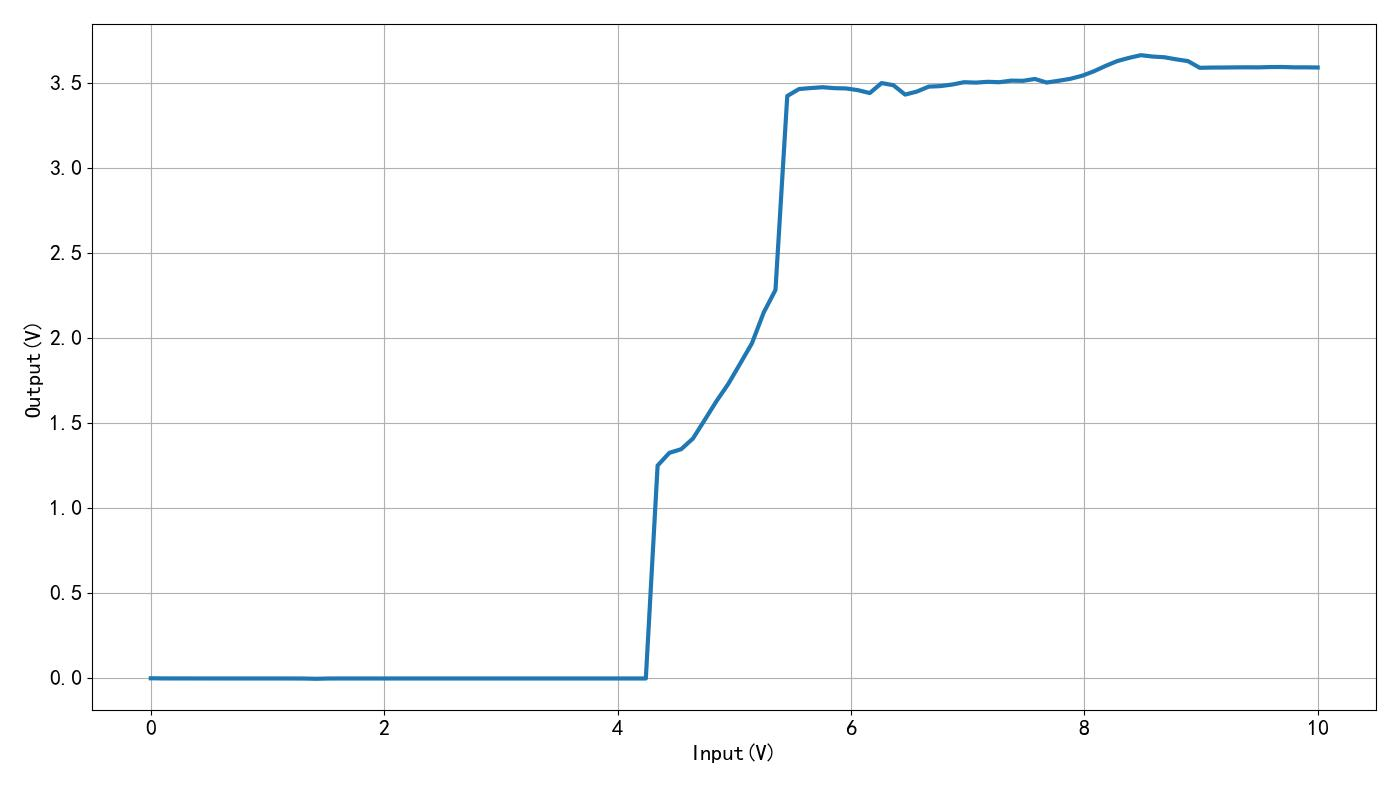

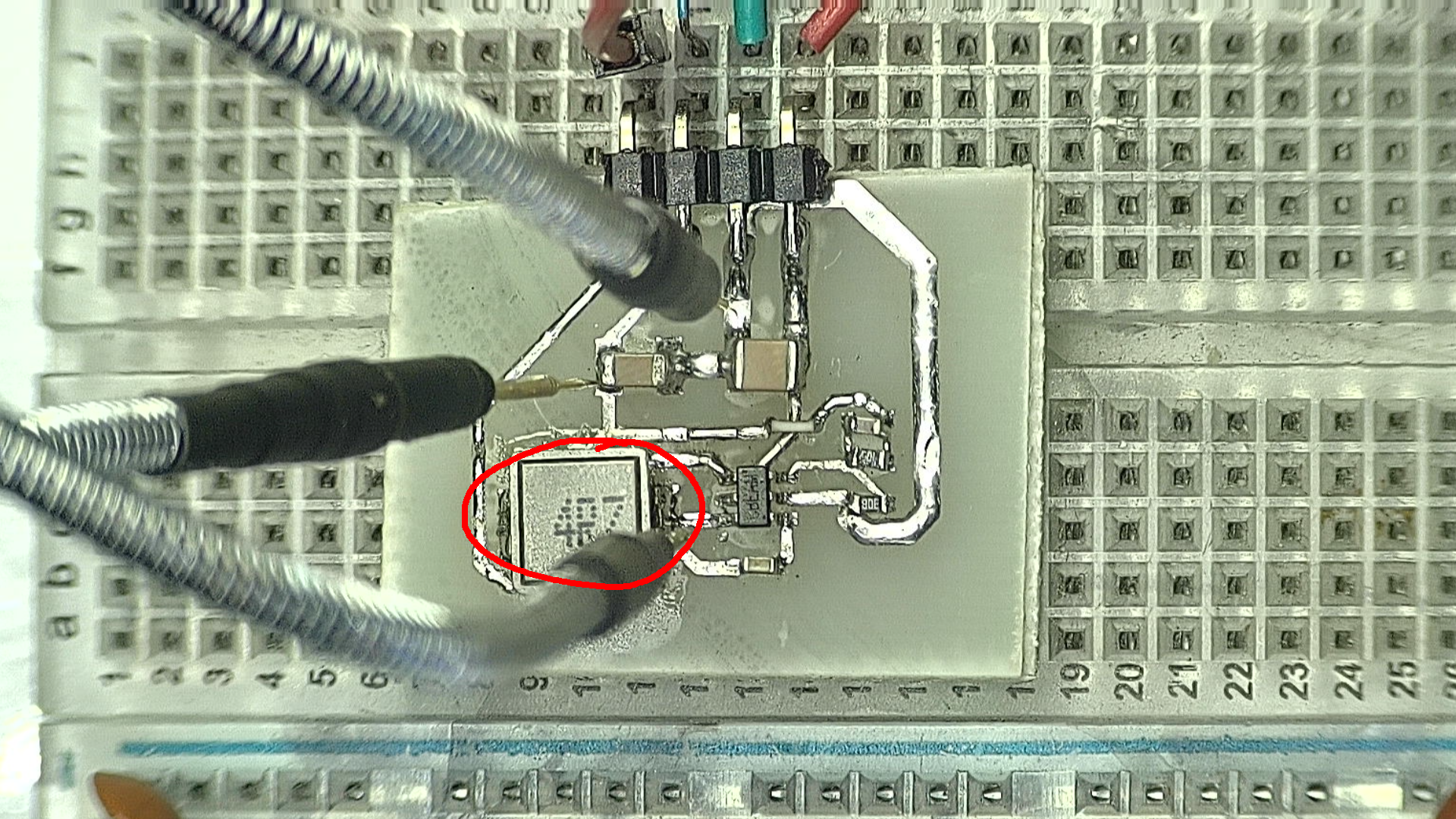

前面的测试中，电感使用的 33微亨，下面更改输出电感，将其修改成 4.7微亨。此时，可以看到 RY9121 震荡波形出现了比较大的变化。这是在补偿电容 20pF的时候，输入电压与输出电压的关系，可以看到输出电压并不稳定。这是因为震荡不稳定引起的。如果将补偿电容去掉，在输入电压超过7V之后，输出变稳定在 3.6V了。 PWM 波形震荡变得比较稳定了。
