简介：牛顿拉夫逊法是用于解决非线性方程组的迭代方法，在电力系统分析中用于潮流计算。该MATLAB源码项目演示了如何利用牛顿拉夫逊法来计算三机九节点电力系统的潮流分布。源码中涵盖了数据定义、初始解设定、雅可比矩阵计算、牛顿步长计算、收敛条件判断、迭代过程和结果输出等关键部分，提供了一个实际的编程实践案例。 NewtonRaphsonFlow,数学建模MATLAB源码百度文库,matlab源码下载

1. 牛顿拉夫逊法在电力系统潮流计算中的应用

牛顿拉夫逊法（Newton-Raphson method）是电力系统潮流计算中一种经典的迭代算法，它的核心在于快速逼近问题的解。本章将对牛顿拉夫逊法的原理进行初步阐述，并探讨其在电力系统潮流计算中的应用背景和价值。

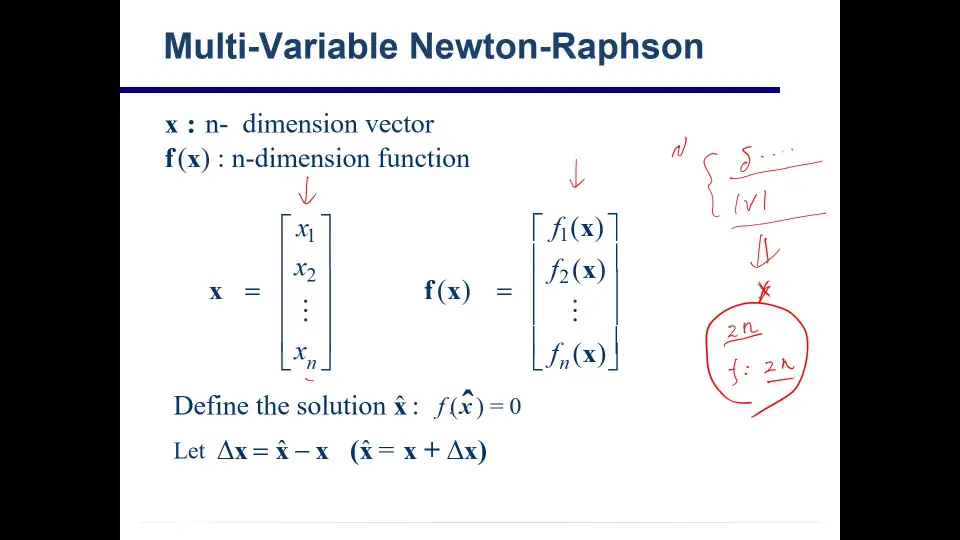

1.1 牛顿拉夫逊法的基本原理

牛顿拉夫逊法是一种通过迭代逼近非线性方程根的方法。它的基本思想是利用函数的泰勒展开在当前点的线性化近似，来迭代求解方程的根。在电力系统潮流计算中，这种方法可以快速且准确地找到系统的稳态运行点。

1.2 应用背景与价值

电力系统潮流计算的目的是为了确定在给定的负荷条件下，系统中各个节点的电压幅值和相角，以及各条线路中的功率流动情况。牛顿拉夫逊法因其收敛速度快、精度高等优点，在这一领域得到了广泛的应用。

通过本章的介绍，我们对牛顿拉夫逊法的基础概念和在电力系统潮流计算中的作用有了一个初步的认识。接下来的章节我们将深入探讨MATLAB环境下，如何利用牛顿拉夫逊法进行潮流计算的具体实现。

在下一章中，我们将详细介绍MATLAB源码项目“NewtonRaphsonFlow.m”的源码结构和核心算法。这将为读者提供一个从理论到实践的完整脉络，帮助理解并掌握牛顿拉夫逊法在电力系统潮流计算中的应用。

2. MATLAB源码项目：“NewtonRaphsonFlow.m”

2.1 源码结构概述

2.1.1 程序的主函数框架

MATLAB项目中的“NewtonRaphsonFlow.m”源码的主函数框架承担着程序运行的核心逻辑，负责调度子函数、初始化参数、以及输出最终的潮流计算结果。主函数的结构通常包括以下几个部分：

初始化参数：设置算法的迭代初始值，例如最大迭代次数、收敛阈值等。
循环迭代过程：通过while循环或其他结构，持续执行迭代计算直到满足收敛条件。
调用子函数：根据电力系统潮流计算的需要，调用如雅可比矩阵计算、牛顿步长迭代等子函数。
结果输出：将计算得到的电压幅值、相角、线路功率流等结果保存并输出。

一个简化的MATLAB主函数框架示例如下：

function [V, theta, P] = NewtonRaphsonFlow(Ybus, S负荷, V初始, maxIter, tol)
    % 初始化参数
    iter = 0; % 迭代次数
    error = inf; % 初始误差

    % 主循环
    while (error > tol && iter < maxIter)
        % 调用子函数计算雅可比矩阵
        J = calcJacobian(Ybus, V);

        % 调用子函数计算牛顿步长
        [deltaV, deltaTheta] = newtonStep(V, S负荷, J);

        % 更新电压和相角
        V = V + deltaV;
        theta = theta + deltaTheta;

        % 计算当前误差
        error = max(abs(deltaV));
        iter = iter + 1;
    end

    % 结果输出
    P = Ybus * (V .* exp(1j * theta));
end

2.1.2 主要子函数的功能与作用

源码中的主要子函数包括雅可比矩阵的计算、牛顿步长的迭代计算等。每一个子函数都对应于潮流计算中的关键步骤，并在主函数中被调用以完成特定的计算任务。以下是一些关键子函数的概述：

calcJacobian(Ybus, V) : 计算系统的雅可比矩阵，为后续的牛顿步长迭代提供必要的信息。
newtonStep(V, S负荷, J) : 依据雅可比矩阵和当前的电压向量，执行牛顿迭代计算得到电压和相角的增量。
updateVariables(V, deltaV, theta, deltaTheta) : 更新当前的电压和相角值。

每个子函数都有其清晰定义的输入输出参数，并在主函数中被适当地调用，以保证程序的整体流畅性。

2.2 源码中的关键算法实现

2.2.1 迭代算法的伪代码解析

牛顿-拉夫逊法是一种迭代算法，其基本步骤可以由以下伪代码描述：

初始化电压V、相角theta和收敛误差tol
while (误差 > tol)
    计算雅可比矩阵J
    计算功率残差P
    如果 P 很小，说明收敛，退出循环
    计算牛顿步长deltaS
    更新电压和相角V, theta
end while
返回最终的电压和相角

在实际的MATLAB源码中，上述步骤被转化为一系列MATLAB语句，以实现迭代计算。

2.2.2 关键数学公式的MATLAB表达

以牛顿法迭代公式的MATLAB实现为例：

deltaS = -J \ P; % 利用MATLAB的左除运算符求解线性方程组

上述代码行中， J 是雅可比矩阵， P 是功率残差向量， deltaS 是求解得到的牛顿步长。这个表达式是牛顿法迭代计算过程中的关键步骤，体现了从当前状态到下一个状态的更新过程。

2.3 源码的调试与优化策略

2.3.1 常见错误及其诊断方法

在实际编写和调试牛顿-拉夫逊法的MATLAB源码过程中，常见的错误包括但不限于：

矩阵维度不匹配：在进行矩阵运算时，输入的矩阵维度不符合要求，导致运算出错。
数值稳定性问题：在迭代过程中，数值稳定性问题可能导致迭代无法收敛。
算法实现逻辑错误：在编写算法逻辑时可能出现的错误，需要检查流程的正确性。

对于这些问题，可以通过MATLAB提供的调试工具，如设置断点、检查变量值等方法进行诊断。

2.3.2 程序运行效率的提升途径

为了提升程序运行效率，可以从以下几个方面着手：

使用高效的矩阵运算库，例如利用MATLAB的高性能数值计算函数和优化矩阵操作。
优化算法逻辑，减少不必要的计算，例如通过稀疏矩阵技术减少内存使用。
并行计算：针对可以并行处理的计算部分，使用MATLAB的并行计算工具箱进行加速。

下面是一个简单的代码示例，展示了如何在MATLAB中优化矩阵运算：

% 利用稀疏矩阵技术
Ybus = sparse(Ybus); % Ybus是系统导纳矩阵
P = Ybus * V; % 计算功率向量

优化后，稀疏矩阵技术能够显著减少内存消耗，并提升计算速度。

3. 数据定义与初始解设定

3.1 数据结构的设计与选择

3.1.1 系统参数的数据类型定义

在电力系统潮流计算中，系统参数的定义是至关重要的一步。通常情况下，我们需要定义以下几个基本数据类型：

导纳矩阵（Ybus） ：表示系统中各节点之间的电导和电纳关系，通常以复数形式存储。
节点功率（PQ、PV、平衡节点） ：系统中各节点的功率类型，包括PQ节点、PV节点和平衡节点。
线路阻抗和导纳 ：表示线路的电阻、电抗以及线路的充电电导和电纳。

为了准确模拟这些参数，MATLAB中可以使用结构体（struct）或者类（class）来存储这些数据，并且可以将它们封装为对象以便于管理和操作。

示例代码块（MATLAB）：

% 创建导纳矩阵
Ybus = [complex(-20, 50), complex(10, 20);
        complex(10, 20), complex(-10, 20)];

% 定义节点类型和功率值
nodeType = {'PV', 'PQ', 'PQ'}; % 例如，三个节点中第一个是PV节点，其他是PQ节点
nodePower = [1.05, 0.5, 0.6]; % 每个节点的功率值，PV节点给出电压幅值

% 初始化线路参数
lineData = struct('from', 1, 'to', 2, 'r', 0.02, 'x', 0.06, 'b', 0.05);

% 使用结构体数组来存储多个线路的数据
lineData(1) = struct('from', 1, 'to', 2, 'r', 0.02, 'x', 0.06, 'b', 0.05);
lineData(2) = struct('from', 2, 'to', 3, 'r', 0.01, 'x', 0.04, 'b', 0.03);

3.1.2 初始解设定的标准与方法

在电力系统潮流计算中，初始解的设定对于算法的收敛性和计算效率至关重要。初始解需要遵循物理意义和系统约束，通常情况下，可以采用以下几种方法设定初始解：

全部设为零 ：这是最简单的方法，但可能导致计算效率低下。
利用历史数据 ：如果系统参数稳定，可以使用前一次的计算结果作为初始解。
半经验和半理论方法 ：例如，假设所有负荷都由发电机平衡，然后基于这一假设进行调整。

在MATLAB中，初始解可以通过初始化向量来完成。例如，可以初始化电压幅值为1.0 p.u.，相角为0度，然后在迭代过程中调整它们。

示例代码块（MATLAB）：

% 初始化节点电压向量，假设电压幅值为1.0 p.u.，相角为0度
V0 = ones(numNodes, 1); % numNodes 是节点总数
angle0 = zeros(numNodes, 1);

% 初始化电压幅值和相角
for i = 1:numNodes
    if strcmpi(nodeType{i}, 'PV')
        V0(i) = nodePower(i); % 电压幅值已知
    end
end

% 将电压幅值和相角合并为一个向量，便于在计算中使用
initialSolution = [V0; angle0];

3.2 数据预处理和验证

3.2.1 数据清洗的重要性与步骤

数据清洗是确保潮流计算准确性的关键步骤。在准备数据的过程中，需要对错误数据进行校正，去除不一致性和不完整的数据。数据清洗通常包括以下几个步骤：

检查缺失值 ：缺失值可能导致计算错误或者程序无法运行，需要对这些数据进行估算或者删除。
数据一致性检查 ：确保所有数据在概念上保持一致，比如线路两端的节点编号应该对应实际电网拓扑结构。
数据格式统一 ：确保所有数据都遵循相同的格式和单位，以便于程序处理。

示例代码块（MATLAB）：

% 检查导纳矩阵中的任何无效值，并进行处理
for i = 1:size(Ybus, 1)
    for j = 1:size(Ybus, 2)
        if isnan(Ybus(i,j)) || isinf(Ybus(i,j))
            % 对无效值进行处理，这里简单地将其设为0
            Ybus(i,j) = 0;
            Ybus(j,i) = 0;
        end
    end
end

% 检查并处理节点功率的单位和格式
nodePowerCorrected = nodePower;
for i = 1:length(nodePower)
    if nodeType{i} == 'PQ'
        % 确保PQ节点的功率单位是p.u.
        nodePowerCorrected(i) = nodePower(i) / basePower;
    end
end

3.2.2 初始解合理性的检验方法

在潮流计算中，初始解需要满足一定的合理性条件。例如，对于PQ节点，功率的设定要与线路参数和系统状态相匹配。以下是一些检验初始解合理性的方法：

功率平衡 ：确保所有的功率供需平衡，即所有PQ节点的功率需求应由发电机平衡。
电压幅值限制 ：初始电压幅值需要在系统允许的范围内。
发电机电压控制 ：发电机电压应控制在规定的范围内。

示例代码块（MATLAB）：

% 检验功率平衡
totalGen = sum(nodePowerCorrected(nodeType == 'PV'));
totalLoad = sum(nodePowerCorrected(nodeType == 'PQ'));
if abs(totalGen - totalLoad) > tolerance
    error('功率不平衡。发电机总功率和负荷总功率的差异过大。');
end

% 检验电压幅值限制
if any(V0 < 0.9 || V0 > 1.1)
    warning('存在电压幅值超出规定范围的节点。');
end

% 检验发电机电压控制
for i = 1:length(nodeType)
    if strcmpi(nodeType{i}, 'PV')
        if V0(i) < minVoltage || V0(i) > maxVoltage
            warning(['发电节点', num2str(i), '的电压幅值超出限制。']);
        end
    end
end

在上述示例代码中， basePower 是功率基准值， tolerance 是允许的功率不平衡度量， minVoltage 和 maxVoltage 分别是电压幅值的最小和最大限制值。在实际应用中，这些值应该根据具体电力系统的标准进行设置。

4. 雅可比矩阵计算过程

4.1 雅可比矩阵的数学理论基础

4.1.1 雅可比矩阵的定义与性质

雅可比矩阵（Jacobian matrix）是多元函数偏导数按照相应变量排列成的矩阵。在电力系统潮流计算中，雅可比矩阵用于表示系统中各个节点电压和功率之间的关系。具体来说，雅可比矩阵的元素包含了系统中节点电压的偏导数，反映的是电压变化对功率变化的影响。

雅可比矩阵具有以下重要性质： - 方阵：雅可比矩阵是方阵，其阶数等于系统中节点的总数。 - 对称性：在某些条件下，雅可比矩阵可以是实对称矩阵。 - 元素定义：矩阵中的每个元素是由节点的功率和电压的偏导数构成，具体为节点功率对电压的导数。

4.1.2 雅可比矩阵在潮流计算中的作用

在电力系统潮流计算中，雅可比矩阵扮演着至关重要的角色。首先，它反映了节点电压的变化如何影响节点功率。因此，雅可比矩阵在牛顿拉夫逊迭代过程中被用来更新电压解，使系统状态更接近于实际运行状态。其次，雅可比矩阵有助于在每次迭代中快速计算出增量，从而加速算法的收敛。

4.2 雅可比矩阵的MATLAB实现

4.2.1 程序中雅可比矩阵的生成算法

在MATLAB程序中，生成雅可比矩阵的关键是计算偏导数，并将它们组成矩阵。通常，这一步是通过调用MATLAB内置函数或编写自定义函数来完成的。例如，可以使用MATLAB的符号计算功能，或者通过差分方法来近似计算偏导数。

下面是MATLAB代码示例，演示了如何计算雅可比矩阵的一部分：

% 假设P是功率数组，V是电压数组，P和V分别有n个元素
% 以下是计算雅可比矩阵部分元素的代码

% 初始化雅可比矩阵
JacobianMatrix = zeros(n);

% 计算雅可比矩阵的元素
for i = 1:n
    for j = 1:n
        % 对偏导数使用数值微分方法
        h = 1e-6; % 微分的步长
        Pp = (P(i) + h) - (P(i) - h); % 正向差分
        Vp = (V(i) + h) - (V(i) - h); % 正向差分
        JacobianMatrix(i,j) = Pp / (2*h * Vp);
    end
end

% 代码逻辑分析
% 该代码段通过正向差分方法近似偏导数，然后用这些近似值填充雅可比矩阵。其中，P和V分别代表功率和电压数组。循环遍历所有节点对，计算交叉影响的偏导数。请注意，实际实现时需要考虑电力系统的具体方程，这里仅为示例。

% 参数说明
% h：用于差分的步长，通常取值很小以保证计算精度。
% Pp：计算P对V的导数时使用差分方法获得的结果。
% Vp：计算V的改变量时使用差分方法获得的结果。

4.2.2 算法效率优化与数值稳定性的考虑

在实际应用中，雅可比矩阵的计算过程可能会非常耗时，因此，优化算法的效率至关重要。通常会考虑以下几点：

使用数值稳定性更好的差分方法，例如中心差分方法，以减少误差。
利用稀疏矩阵存储技术，因为雅可比矩阵通常是稀疏的。
分块计算和并行计算技术，以充分利用现代计算机的多核处理器。

下面是优化后的MATLAB代码示例：

% 使用中心差分方法优化计算过程
JacobianMatrix = zeros(n);

for i = 1:n
    for j = 1:n
        % 中心差分方法
        h = 1e-6; % 微分的步长
        Pp = (P(i+h) - P(i-h)) / (2*h); % 中心差分
        Vp = (V(i+h) - V(i-h)) / (2*h); % 中心差分
        JacobianMatrix(i,j) = Pp / Vp;
    end
end

% 代码逻辑分析
% 通过中心差分方法替代原有的正向差分方法，可以减少截断误差，提高数值计算的稳定性和精度。在实际电力系统潮流计算中，这可以提高牛顿拉夫逊法的收敛速度和计算准确性。

雅可比矩阵的准确计算及其优化算法是电力系统潮流计算中非常关键的环节。它不仅影响算法的效率，还直接关系到结果的准确度和稳定性。在MATLAB中，我们可以使用内建函数或自定义函数来生成和处理雅可比矩阵，确保潮流计算能够高效而准确地完成。

5. 牛顿步长的迭代计算方法

5.1 迭代求解的基本原理

5.1.1 牛顿法的核心思想与步骤

牛顿法（Newton's method），也称为牛顿-拉夫逊法（Newton-Raphson method），是一种在实数域和复数域上近似求解方程的方法。牛顿法使用函数 f(x) 的泰勒级数的前面几项来寻找方程 f(x) = 0 的根。

牛顿法的基本迭代公式为： [ x_{n+1} = x_n - \frac{f(x_n)}{f'(x_n)} ]

其中，( x_n ) 是当前的近似解，( f(x) ) 是目标函数，( f'(x) ) 是目标函数的一阶导数。

迭代过程如下： 1. 选择一个接近方程根的初始值 ( x_0 )。 2. 计算 ( f(x_n) ) 和 ( f'(x_n) )。 3. 根据迭代公式计算下一个近似值 ( x_{n+1} )。 4. 重复步骤2和3，直到 ( |x_{n+1} - x_n| ) 小于一个预先设定的容差值或者达到最大迭代次数。

5.1.2 迭代终止条件的选择

迭代终止条件是判断牛顿法是否结束的关键。合理的终止条件可以确保计算的准确性与效率。常见的终止条件包括： - 绝对误差 ：若 ( |x_{n+1} - x_n| ) 小于某个预先设定的值 ( \epsilon_a )，则停止迭代。 - 相对误差 ：若 ( \frac{|x_{n+1} - x_n|}{|x_{n+1}|} ) 小于 ( \epsilon_r )，则停止迭代。 - 函数值 ：若 ( |f(x_n)| ) 小于 ( \epsilon_f )，则停止迭代。 - 迭代次数 ：若迭代次数达到最大限制 N_max，即便未满足以上任一条件，也停止迭代。

5.1.3 选择合适的初始值的重要性

初始值的选择对于牛顿法的收敛性有着重要影响。理想情况下，选择一个足够接近真实解的初始值可以保证算法的快速收敛。但如果初始值选择不当，牛顿法可能不会收敛，或者陷入局部最小值。

为了提高牛顿法的鲁棒性，可以采取以下策略： - 使用启发式方法选择初始值。 - 实现多点起始策略，从不同的初始值开始迭代，以找到全局最优解。 - 对于难以确定初始值的问题，可结合使用全局优化方法预选初始值。

5.2 MATLAB中的迭代算法实现

5.2.1 迭代公式在MATLAB中的编写

以下是一个在MATLAB中实现牛顿法的简单示例。假设我们要解方程 ( f(x) = x^2 - 2 )。

function root = newton_method(f, df, x0, tol, max_iter)
% newton_method 使用牛顿法求解方程 f(x) = 0
% 输入:
% f - 目标函数
% df - 目标函数的导数
% x0 - 初始解
% tol - 迭代终止的容差值
% max_iter - 最大迭代次数

% 初始化变量
x = x0;
for iter = 1:max_iter
    % 计算函数值和导数值
    fx = f(x);
    dfx = df(x);
    if abs(dfx) < eps % 避免除以接近零的数
        error('导数太小，无法继续迭代');
    end
    % 更新解
    x_new = x - fx / dfx;
    % 检查是否满足终止条件
    if abs(x_new - x) < tol
        root = x_new;
        return;
    end
    x = x_new;
end
error('达到最大迭代次数仍未收敛');
end

% 定义目标函数和导数函数
f = @(x) x^2 - 2;
df = @(x) 2*x;

% 调用牛顿法函数
root = newton_method(f, df, 1, 1e-6, 100);

5.2.2 精确度控制与性能优化

精确度控制是迭代算法中调整迭代步长、容差和停止条件的策略。通过设置合适的容差和迭代次数，可以控制算法的求解精度和计算效率。

性能优化可以针对特定问题进行，以下是一些通用的优化技巧： - 使用更高效的导数计算 ：如自动微分或者符号计算。 - 线性求解器选择 ：对于涉及大型矩阵的线性求解步骤，选择合适的线性代数求解器可显著提高效率。 - 避免重复计算 ：在迭代过程中，计算并存储重复出现的项，如在本例中的导数值。 - 使用数值稳定的算法 ：确保所用算法在数值上稳定，避免计算过程中的数值误差累积。

5.2.3 实际应用中的迭代策略与调试技巧

在实际应用中，迭代策略的选择和调试至关重要。我们可以通过以下策略来优化迭代过程： - 动态调整容差和步长 ：根据前几步迭代的表现动态调整容差和步长以优化收敛速度和计算精度。 - 错误和异常处理 ：确保代码能够处理各种可能出现的错误情况，如除以零或计算失败。 - 性能分析和监控 ：使用MATLAB的性能分析工具来监控算法运行过程中的瓶颈，并据此进行优化。

通过上述策略，我们可以显著提高迭代算法在电力系统潮流计算中的性能，使之更加稳定和高效。

6. 牛顿拉夫逊算法的收敛条件判断

牛顿拉夫逊算法的收敛性是评估算法性能的关键指标之一。为了确保算法能够有效地解决非线性问题，必须对算法的收敛条件进行深入的理解和准确的判断。

6.1 收敛性理论分析

收敛性是牛顿拉夫逊法的核心要素，它涉及到算法迭代终止的标准。要分析算法的收敛性，首先需要理解收敛条件的数学表述。

6.1.1 收敛条件的数学表述

收敛条件通常表述为在某一个误差范围内，连续两次迭代结果的差值逐渐趋于零。数学上，这可以表示为：

flowchart LR
    A[开始迭代] --> B{检查收敛条件}
    B -->|不满足| C[继续迭代]
    C --> B
    B -->|满足| D[算法收敛]

即：

\|f(x_{k+1}) - f(x_{k})\| < \epsilon

其中，$f(x)$ 表示迭代函数，$x_k$ 是第 $k$ 次迭代的结果，$\epsilon$ 是预先设定的小正数阈值。

6.1.2 收敛性分析的重要性

收敛性分析对于任何迭代算法都至关重要，因为只有当算法收敛时，我们才能得到有效的数值解。对于牛顿拉夫逊法而言，不收敛意味着算法无法逼近真实的解，或者需要进行大量的迭代，从而耗费大量的计算资源。

6.2 MATLAB中的收敛性判断方法

在MATLAB中实现牛顿拉夫逊算法时，需要特别关注收敛性判断的实现。MATLAB提供了一系列工具函数来帮助判断迭代过程是否满足收敛条件。

6.2.1 实现收敛性判断的代码细节

以下是一个简单的MATLAB代码片段，用于判断迭代过程是否收敛：

% 定义容忍误差
tol = 1e-6;

% 初始化变量
iter = 0;
residual = inf;

% 迭代过程
while residual > tol
    iter = iter + 1;
    % 进行迭代计算...
    % 假设 res 是当前残差
    res = ...;
    residual = norm(res, inf);
    % 检查是否超出最大迭代次数
    if iter >= max_iter
        disp('达到最大迭代次数，算法未收敛。');
        return;
    end
end

disp(['算法在第 ' num2str(iter) ' 次迭代后收敛。']);
