汽车DCDC芯片EMC设计要点与PCB layout优化

DCDC芯片的噪声特性 开关电源中噪音的根源： 快速的turn on和turn off而产生的电压和电流方波，以及二极管反向恢复特性， 所产生的di/dt和dv/dt 的方波， 其高速的di/dt和dv/dt, 而产生EMI的源头。

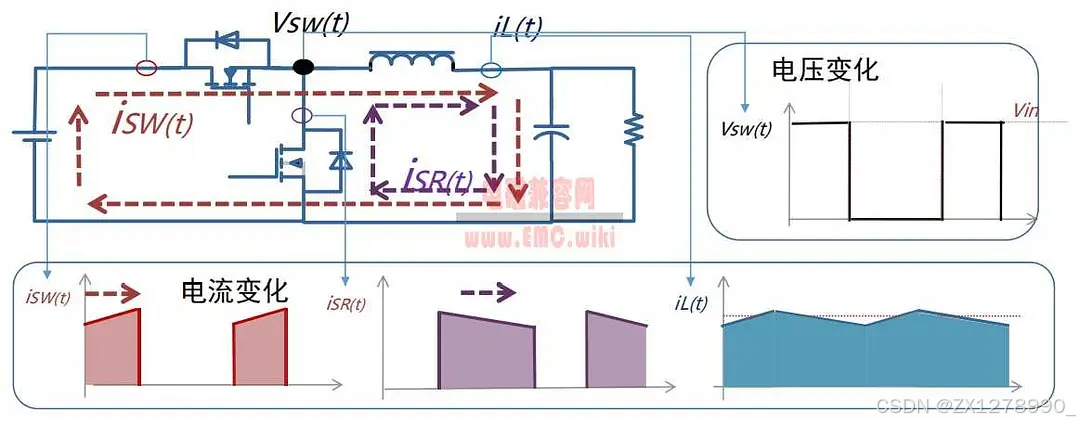

BUCK电路的常见开关波形：

以BUCK为例，DCDC芯片开关过程中产生电压和电流的变化，包含了较快的di/dt和dv/dt噪声分量。 我们将上图中的方波进行傅里叶分析，得到下一页: 当然对于其他结构电源，比如反激， PFC，BOOST， BUCK/BOOST等电路，当了解工作原理后， 先寻找到di/dt和dv/dt 以上就是emc DCDC芯片的分析，
