ICN6211是MIPI转RGB视频转换芯片

ICN6211是一个桥接芯片，它接收MIPI DSI输入和发送RGB输出

MIPI@DSI支持4通道，每通道最高1Gbps，总输入带宽最高4Gbps，支持MIPI定义的ULPS(超低功耗状态)。ICN6211解码MIPIDSI16 bpp RGB 565和18 pp RGB 666和24bppRGB 888分组。

RGB输出18或24位像素，像素时钟范围为25MHz至154MHZ。

ICN6211支持视频分辨率高达FHD (1920x1080) 和WUXGA (1920x1200)ICN6211采用OFN48引脚封装

支持MIPle D-PHY版本1.00和MIPI DS版本1.02.00

单通道DSI接收器，可配置一、二、三、四通道，每通道最高可运行1Gbps

接收DSI定义的16bpp RGB565和18bpp RGB666和24bpp RGB888数据包。

支持MIPI低状态、超低功耗状态、关机模式。

输出RGB，像素时钟范围为25MHz至154MHZ。

RGB输出支持灵活的交换。

可调整RGB时钟输出相位 (具有1/4、1/2、3/4和精调选项)提供FRC/Hi-FRC功能，提高18bpp图像性能。

电源:RGB输出为1.8V/2.5V/3.3V,MIPI和数字I0为1.8V/25V/3.3V提供I2C从站接口。

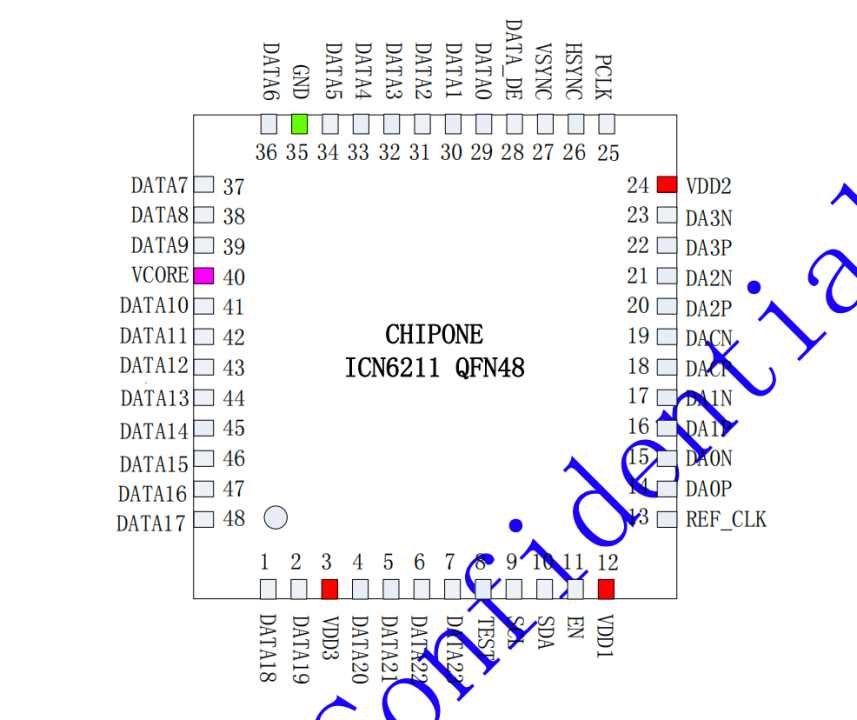

封装: OFN 48

DSI视频传输序列

ICN6211支持带同步脉冲的非突发模式、带同步事件的非突发模式和突发模式带同步脉冲的非突发模式使外设能够精确重建原始视频时序，包括同步脉冲宽度

带同步事件的非突发模式:与上述类似，但不需要精确重建同步脉冲宽度，因此用单个同步事件代替。

突发模式:RGB像素包被时间压缩，在LP模式下的扫描线期间留下更多的时间Å。

对于所有三个序列，视频顿的第一行将以VSS包开始，所有其他行以VSE或HSS开始。同步数据包在时间上的位置至关重要，因为这直接影响到显示面板的视觉性能，也就是说，LVDS输出视频时序(HS水平同步和VS垂直同步) 是基于同步生成的。

RGB时钟相位调整

ICN6211提供RGB输出时钟相位调整选项，可以在布线或其他原因的情况下补偿不匹配，这样将使PCB布线或系统电缆连接更容易

输出RGB时钟可与data/hsync/vsyne/data de对齐，或延迟1/4、1/2、3/4相位。此外，对于每一个参数还可以通过固定延迟的方式，在-2ns到+2ns的范围内进行精细的延迟调整。
