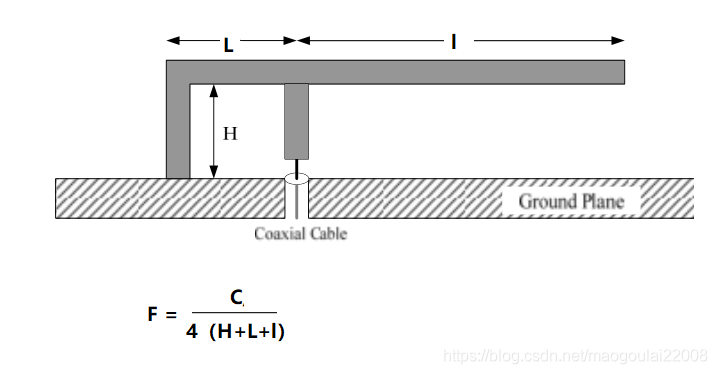

IFA天线设计（倒F天线计算公式）
C = 真空光速 F = 电磁波频率IFA天线属于共振原理，接地目的时增加谐振阻抗，达到50Ω。上图为等效原理天线本体铜层一般宽度65mil，无底层铜，可减小，注意阻抗变化。短路棒一般大于等于65mil，或大于等于40mil，必须大于天线本体，因电流密度。空间允许时，H 不要太小，6-10mm为佳，越大，Q值越高。所有变形IFA天线都可适用此公司，当然最后需根据实测做调整。简单调整可只变I的长度。
·
C = 真空光速 F = 电磁波频率
IFA天线属于共振原理，接地目的时增加谐振阻抗，达到50Ω。

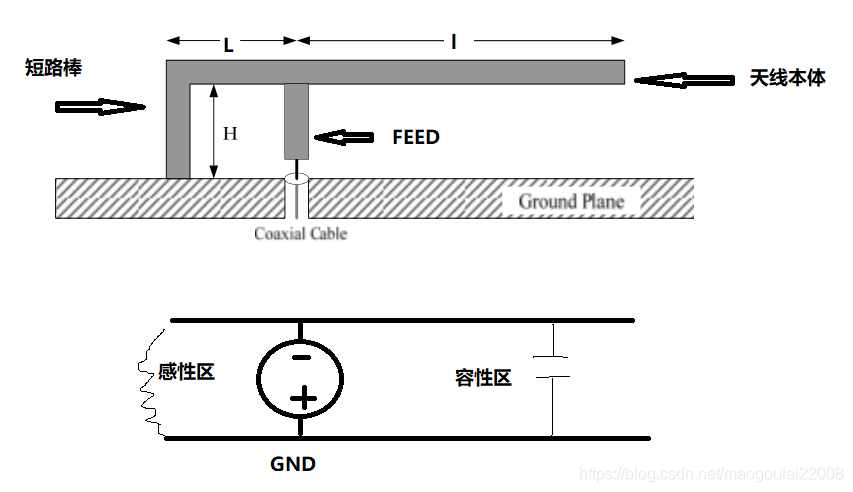

上图为等效原理
天线本体铜层一般宽度65mil，无底层铜，可减小，注意阻抗变化。
短路棒一般大于等于65mil，或大于等于40mil，必须大于天线本体，因电流密度。
空间允许时，H 不要太小，6-10mm为佳，越大，Q值越高。
所有变形IFA天线都可适用此公司，当然最后需根据实测做调整。简单调整可只变I的长度。
