开发环境

1.TencentOS物联网开发套件，MCU为RT1060

2.IDE：MCUXpresso v11.5

3.IIC设备为微雪4.3寸IPS屏幕上的触摸芯片，汇顶的GT911

配置过程

一、配置LPI2C

二、配置相关IO

如果不设置好IO的状态，SCL和SDA要设置成那么RT1060无法与设备进行IIC通信。

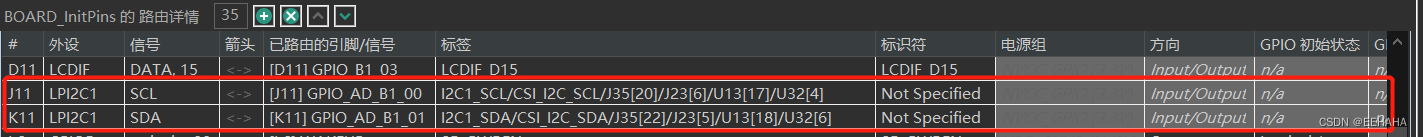

 通过手册，我们可知J11和K11可作为IIC通信的SCL和SDA信号引脚，需要将他们配置成开漏模式。

 因为在本例中，IO要设置成开漏输出模式，带有100K的下拉电阻。注意要使能pull模式。

按照如上步骤设置后，单片机与触摸芯片就可以进行IIC通信了。但是在驱动触摸屏时，还需要一个IO作为GT911的中断，以及一个IO作为GT11的RST。GT911的具体用法可见参考文档。

IO中断配置方法（以gpio5_pin1为例下降沿触发）

/* GPIO configuration of PMIC_ON_REQ on PMIC_ON_REQ (pin K7) */
	gpio_pin_config_t PMIC_ON_REQ_config = { .direction = kGPIO_DigitalInput,
			.outputLogic = 0U, .interruptMode = kGPIO_IntFallingEdge };

	/* Initialize GPIO functionality on PMIC_ON_REQ (pin K7) */
	GPIO_PinInit(GPIO5, 1U, &PMIC_ON_REQ_config);
	/* Enable GPIO pin interrupt on PMIC_ON_REQ (pin K7) */
	GPIO_PortEnableInterrupts(GPIO5, 1U << 1U);
	EnableIRQ(GPIO5_Combined_0_15_IRQn);

程序设计

配置好外设后，使用NXP的官方库函数开发IIC程序,可参考官方SDK中的IIC示例。下面这个例子是读取GT911的触摸点数量的寄存器，具体参考GT911的手册。

//写寄存器操作，其中0X5D为GT911的IIC地址，points_addr是要写的寄存器地址。
LPI2C_MasterStart(LPI2C1_PERIPHERAL, 0x5DU, kLPI2C_Write);

LPI2C_MasterSend(LPI2C1_PERIPHERAL, &points_addr, 2);

LPI2C_MasterStop(LPI2C1_PERIPHERAL);

//读取寄存器操作，将读到的数据存到g_master_rxBuff中。读取后将寄存器中的标志位清零，代表单片机已读取触摸点坐标，具体参考GT911手册。
            LPI2C_MasterStart(LPI2C1_PERIPHERAL, 0x5DU, kLPI2C_Read);
			if (kStatus_Success
					!= LPI2C_MasterReceive(LPI2C1_PERIPHERAL, g_master_rxBuff,
							1)) {
				PRINTF("ERROR\n");
			} else {
				PRINTF("%X \n", g_master_rxBuff[0] & 0x0f);
			}
			LPI2C_MasterStop(LPI2C1_PERIPHERAL);

			delay_ms(1);
			if (g_master_rxBuff[0] & 0x80) {
				LPI2C_MasterStart(LPI2C1_PERIPHERAL, 0x5DU, kLPI2C_Write);

				LPI2C_MasterSend(LPI2C1_PERIPHERAL, &points_addr, 3);

				LPI2C_MasterStop(LPI2C1_PERIPHERAL);

			}

上一步骤中 INT 输出上升沿后，若主控未在一个周期内读走坐标，下次 GT911 即使检测
到坐标更新会再输出一个 INT 脉冲但不更新坐标；

问题&总结

遇到了IO中断无法工作的情况，原来是Handler函数名字错了，程序跑飞。

要把INT引脚的iomux改成浮空输入才行，不能光设置中断。

之前更倾向于使用IO来软件模拟IIC，使用IIC外设更方便，并且节省程序资源，减少软件出错的可能性。

参考
