Si522A是一个高度集成的，工作在13.56Mhz的非接触式读写器芯片，阅读器支持ISO/IEC14443 A/MIFARE，支持自动载波侦测功能（ACD）。

无需外围其他电路，Si522A的内部发送器可驱动读写器天线与ISO/IEC 14443 A/MIFARE卡和应答机通信。接收器模块提供一个强大而高效的电路，用以解调译码ISO/IEC 14443 A/MIFARE兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443A帧和错误检测功能(奇偶和 CRC)。

Si523是一个高度集成的，工作在13.56Mhz的非接触式读写器芯片，阅读器支持ISO/IEC 14443  A/B/MIFARE，支持自动载波侦测功能（ACD）。
无需外围其他电路，Si523 的内部发送器可驱动读写器天线与ISO/IEC 14443 A/B/MIFARE卡和应答机通信。接收器模块提供一个强大而高效的电路，用以解调译码 ISO/IEC 14443 A/B/MIFARE兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443 A/B帧和错误检测功能(奇偶和 CRC)。

相关参数

        特性和参数

• 高度集成的模拟电路，解调和译码响应

• 带缓冲的输出驱动器，使用最少的外围元件与天线连接

• 读写器模式的操作距离取决于天线的尺寸和圈数，典型操作距离为50mm

• 读写器模式下支持MIFARE系列卡

• 支持的主视接口：

- SPI接口，速率高达10Mbits/s

- I2C接口，快速模式速率达400kBd，高速模式速率达3400kBd

- 串行UART，速率达1228.8kBd

• 64字节FIFO

• 灵活的中断模式

• 低功耗硬复位功能

• 支持软掉电模式，软掉电电流1.5uA

• 集成可编程定时器

• 27.12MHz内部振荡器

• 集成CRC协助处理器

• 可编程I/O管脚

• 支持ACD模式

• 电源电压 2.5V-3.6V

        引脚信息+demo测试板

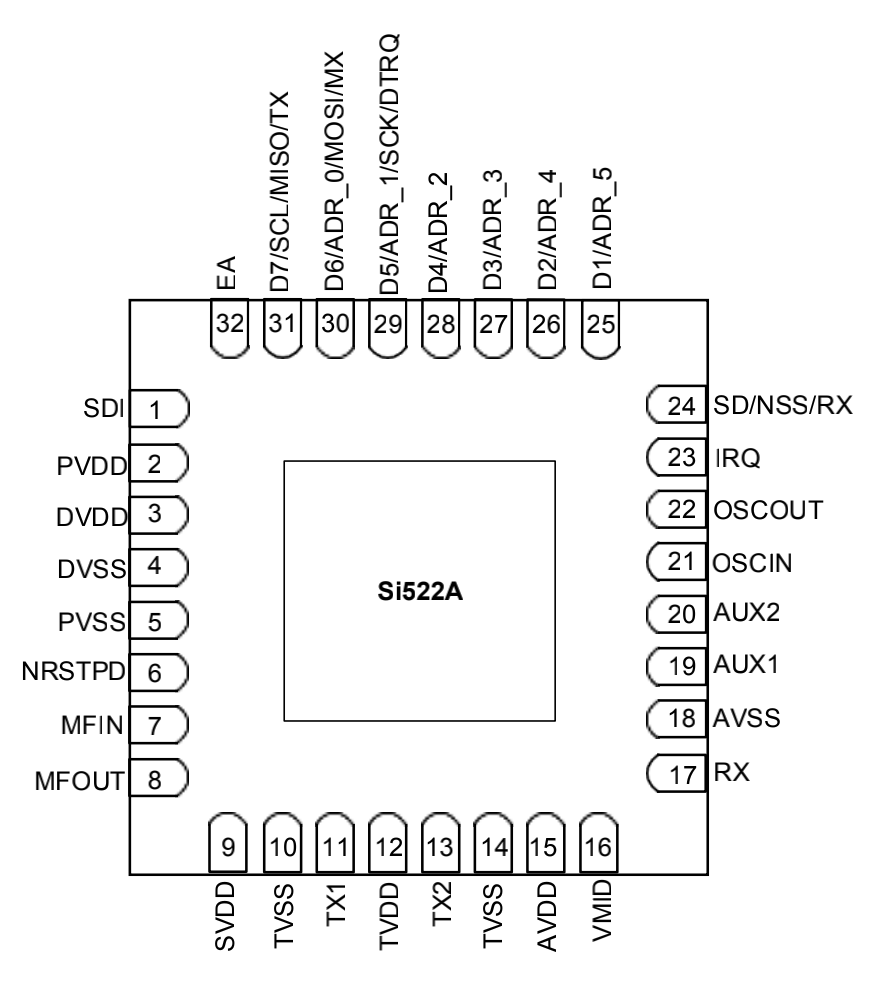

Si522A封装图

        应用范围

•超低功耗低成本非接触式阅读器

•ISO/IEC 14443 A/MIFARE 非接触式阅读器

•Si523也可应用于ISO/IEC 14443 B 非接触式阅读器
