C# WinForm 工作流程图设计插件:拖拽绘制+节点移动+连线连接+属性编辑+数据保存加载
通过本方案,开发人员可以快速实现工作流程图的设计和编辑,提高工作效率,方便业务管理和项目开发。工作流程图在项目开发和业务管理中起着重要的作用,它通过直观的图形化方式展示了任务的执行顺序和关联关系,方便人们理解和分析业务流程。用户可以选中节点后,显示该节点的属性信息,包括节点的名称、描述和其它自定义属性。当用户移动节点时,连接该节点的连线会自动跟随节点的移动而进行调整,保持节点之间的连线关系不变。当
C# WinForm 工作流设计 工作流程图拖拽设计 +GDI 绘制工作流程图
大概功能说明一下:

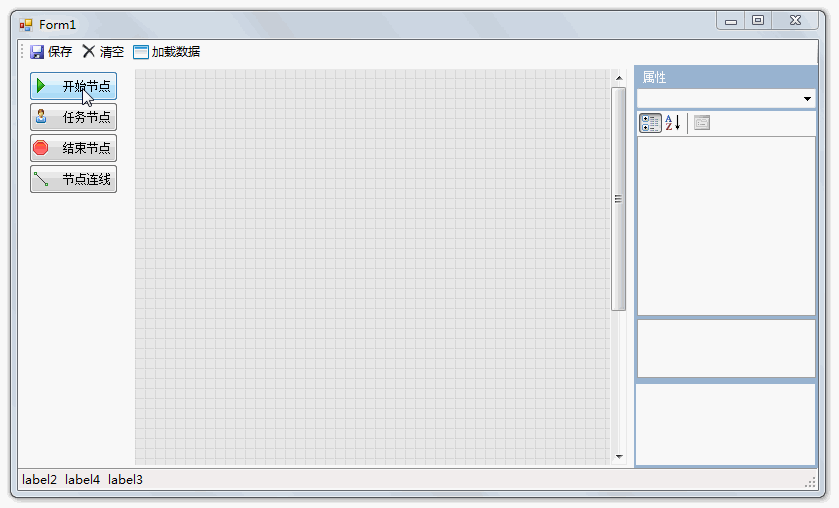

1.支持拖动绘制工作节点
2.支持移动每个节点的移动
3.支持直线连接节点
4.支持节点移动连接线自动跟随

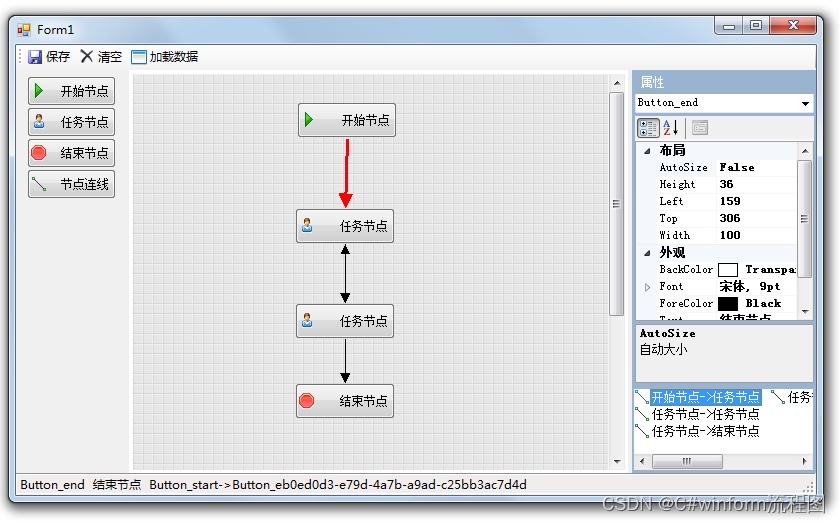

5.支持高亮显示选中的节点连线
6.支持能删除选中节点和连线
7.支持选中节点能显示节点的属性,同时可以进行节点更改
8.支持能保存已绘制流程图(后续可根据个人情况配置,入库或者配置文件)
9.支持能加载保存后的数据(根据入库或者配置文件做相对应的开发)
10.支持能绘制节点和线的文字
11.支持能自动计算两个节点之间的连接点,不要手动调整
12.支持修改节点文字颜色背景颜色等等功能
13.支持绘制超出边界自动回显功能

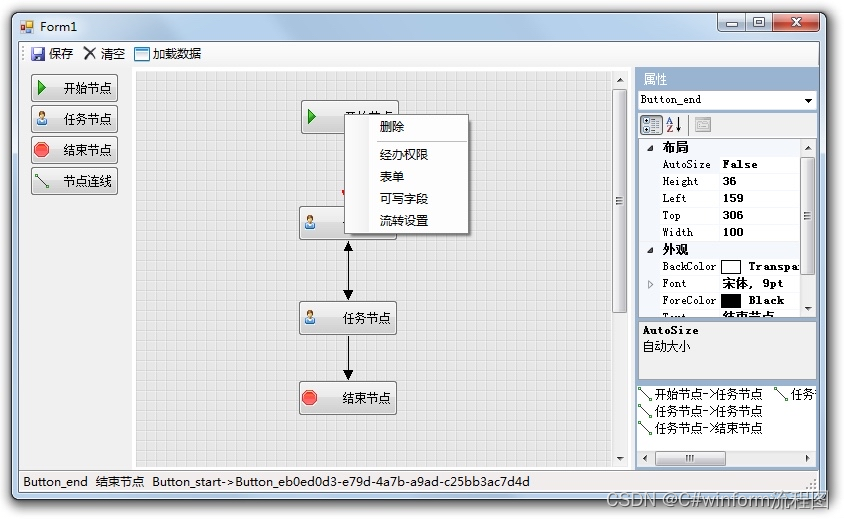

14.支持节点右键删除功能
15.支持连接线高亮右键删除功能
最后说明:软件基于 +GDI 绘制工作流程图 软件没有使用任何第三方插件。
方便新手进行拓展其他功能开发。
C# WinForm 工作流设计 工作流程图拖拽设计 +GDI 绘制工作流程图
摘要:
工作流程图是一种用于展示和管理业务流程的图形化表示工具。本文介绍一种基于C# WinForm的工作流设计方案,使用GDI技术实现工作节点的拖拽、连线和编辑等功能。本方案具备可扩展性,方便新手进行拓展其他功能开发。
关键词:C#、WinForm、工作流程图、GDI、拖拽、节点、连线、编辑、可扩展性
引言
工作流程图在项目开发和业务管理中起着重要的作用,它通过直观的图形化方式展示了任务的执行顺序和关联关系,方便人们理解和分析业务流程。本文介绍的C# WinForm工作流设计方案可以帮助开发人员快速实现工作流程图的设计和编辑功能。
功能说明
2.1 支持拖动绘制工作节点
本方案提供了拖拽工作节点的功能,用户可以通过鼠标拖动节点到画布上进行绘制。节点可以代表不同的任务或步骤,可以根据实际需求自定义节点的样式和属性。
2.2 支持移动每个节点的移动
用户可以通过鼠标拖动节点进行移动,实时调整节点的位置,以便布局整个工作流程图。节点的移动不影响节点之间的连线关系。
2.3 支持直线连接节点
用户可以通过鼠标将节点之间的连线绘制成直线,形成节点之间的关联关系。这样可以清晰地表示任务的执行顺序或数据的流向。
2.4 支持节点移动连接线自动跟随
当用户移动节点时,连接该节点的连线会自动跟随节点的移动而进行调整,保持节点之间的连线关系不变。这样可以简化用户的操作,提高工作效率。
2.5 支持高亮显示选中的节点连线
本方案通过高亮显示选中的节点连线,帮助用户更清晰地识别当前所选节点的关联关系。这样可以减少用户的疑惑和错误操作。
2.6 支持能删除选中节点和连线
用户可以通过点击选中节点或连线,并按下删除键来删除选中的节点或连线。这样可以方便地进行工作流程图的编辑和修改。
2.7 支持选中节点能显示节点的属性,同时可以进行节点更改
用户可以选中节点后,显示该节点的属性信息,包括节点的名称、描述和其它自定义属性。用户可以直接在界面上修改节点的属性,方便地进行定制化设置。
2.8 支持能保存已绘制流程图
用户可以将已绘制的工作流程图保存到数据库或配置文件中,以便后续加载和使用。用户可以根据实际需求选择合适的存储方式。
2.9 支持能加载保存后的数据
用户可以根据保存的工作流程图数据进行加载和展示,恢复之前的工作状态。加载的数据可以根据存储方式进行相应的解析和处理。
2.10 支持能绘制节点和线的文字
用户可以为节点和连线添加文字描述,方便理解和阅读工作流程图。文字可以根据节点和连线的位置自动调整,保证文字的清晰可读性。
2.11 支持能自动计算两个节点之间的连接点,不需要手动调整
本方案通过算法自动计算两个节点之间的连接点,用户无需手动调整连线的位置。这样可以节省用户的操作时间,提高工作效率。
2.12 支持修改节点文字颜色背景颜色等等功能
用户可以根据自己的需求,修改节点的文字颜色、背景颜色等样式。这样可以根据实际情况进行个性化定制。
2.13 支持绘制超出边界自动回显功能
当绘制的节点或连线超出画布的边界时,本方案会自动调整画布的大小,以便显示完整的工作流程图。这样可以确保工作流程图的完整性和可视性。
2.14 支持节点右键删除功能
用户可以通过鼠标右键点击节点,弹出菜单并选择删除,实现节点的快速删除。这样可以方便用户进行操作,提高用户体验。
2.15 支持连接线高亮右键删除功能
用户可以通过鼠标右键点击连线,弹出菜单并选择删除,实现连线的快速删除。这样可以方便用户进行操作,提高用户体验。结论
本文介绍了一种基于C# WinForm的工作流设计方案,使用GDI技术实现了工作节点的拖拽、连线和编辑等功能。该方案具备可扩展性,方便新手进行拓展其他功能开发。通过本方案,开发人员可以快速实现工作流程图的设计和编辑,提高工作效率,方便业务管理和项目开发。
