大家好，我是L.L.，欢迎来到数字IC自修室。

今天为大家带来华为海思实习招聘芯片岗的真题解析，笔者水平有限，如有错漏，欢迎指正哈。

本文答案仅供参考，请大家带着批判的眼光看待，先做题再看解析，才能真正起到刷题的作用。

1.(C)的目的是关注单元模块的集成，功能组合，模块间的接口及时序；sub-chip本身的设计功能和规格正确性。

a.    系统验证(ST)

b.    FPGA原型验证

c.    集成验证(IT)

d.    单元验证(UT)

解析：UT(unit test)是模块级别的验证。IT(Integration test)如果集成对象是功能模块，那么属于IP级别的验证，如果集成对象是IP，那么属于子系统级别的验证。ST(Systemtest)是整个SOC级别的验证。

UT侧重单个功能模块及内部RTL实现细节，各个小feature的测试。

IT侧重模块集成，接口信号时序，功能组合的验证，主要运行IP，子系统的一些典型场景用例，debug等用例，来测试sub-chip本身的设计功能和规格正确性

ST侧重于系统总线，协议，各子系统集成以及功能组合，真实业务场景的测试。

层次从低到高：UT

FPGA原型验证因为FPGA资源有限制，一般来说也是跑一个IP或者是一个小的子系统这个级别的测试，其目的主要是排查一些EDA仿真难以捕获的风险点，并行提高仿真效率，并且可以配合软件的开发，当然也可以发现集成，功能组合的错误，但因为debug困难，需要用chipscope等工具进行信号捕获，信号也不全，因此并不是检查模块功能组合接口时序的主要手段。C是正确的。

2. 状态机有冗余状态时，必须有default状态。(正确)

解析：状态机复位之后每个时刻都会处于某个状态。如果one-hot或者binary状态没用满，甚至就算用满了，也需要有一个default状态，用来保证预期之外的错误状态转移(比如亚稳态，glitch)时，能够回到一个稳定的已知状态，减小该预期之外的事件对数据通路造成影响的概率。

3. 以下verilog代码中，a=12，b=10，则z的运算结果为(b)

a.    -120

b.    -8

c.    120

d.    8

解析：a=4’b1100，b=4’b1010,a*b=7’b111_1000，c=1000=-8, z=1111_1000。

4. 在system verilog中，进程之间的同步，不可以采用下面的方法(a)

a.    Semaphore

b.    Event

c.    Mailbox

d.    Fork/join

解析：Semaphore是一种线程仲裁结构，并不用于内部事件同步。

5. 有符号数右移需要使用哪种操作符(b)

a.    >>

b.    >>>

解析：两个箭头表示逻辑右移，右移后结果高位补0。三个箭头表示算数右移，右移后结果根据符号位进行拓展。对于无符号数两种表示结果一致。对于有符号数，要用算术右移。

6. 下列降功耗措施哪个可以降低峰值功耗(C)

a.    Memory shut down

b.    静态模块级clock gating

c.    提高HVT比例

d.    Power gating

解析：峰值功耗(peak power)指的是功耗测试用例运行过程中的最大瞬态功耗。也就是说这个时刻的瞬态电流最大。提高HVT比例可以降低工作电流，从而降低峰值功耗。其他三个选项影响的主要是多种场景测试下的平均功耗。

7. 测试用例是用来覆盖测试点的，一个用例只能覆盖一个测试点(错误)

解析：用例和测试点不是一一对应的。一个用例可以用来覆盖多个测试点。一个测试点有时候也需要多个用例来覆盖。比如测试FIFO的两个测试点：1.空信号生成 2.满信号生成，使用一个测试用例，在复位之后发出FIFO深度相同数量的写数据，不进行读。一个用例就能同时检测到空信号和满信号覆盖两个测试点。

8.Verilog 语言的层次从低到高依次对应(门级，寄存器传输级，行为级，功能级，系统级)

9.(b)是一种系统验证手段，通过它来判断两个设计是否等价，从而判断一个设计在修改前和修改后的功能是否保持一致。

  a. 随机验证

  b. 形式验证(formal verification)

  c. 网表仿真验证

  d. RTL仿真验证

解析：形式验证formality主要应用在：1. RTL与综合网表的比对。因为主要的测试用例都是基于RTL，RTL修改简单，迭代速度快，是一切功能的源头。保证了RTL仿真的正确性加上RTL与网表的形式验证，基本可以保证RTL测试过的测试点在网表阶段没有问题。2. 网表与网表比对：物理实现各阶段网表功能一致性(综合->时钟树->布局布线->TIMING/DRC ECO)。如果有功能ECO，保证ECO之后的网表功能与ECO之前的网表一致也是必不可少的，因为基于网表的修改风险较大，也更不可控，人为确认不够稳。

10. 时序收敛的PLL 3分频器的输入时钟与分频后的输入时钟关系是异步时钟(错误)

解析：来自同一个时钟源，并且时序收敛(环路稳定)，PLL输入和输出时钟有确定的相位关系(锁相)，是同步时钟。

11. 使用相同时钟沿的同步数字电路，以下因素和最高工作频率无关的是：(b)

   a. 逻辑块间互联布线长度

   b. 时钟低电平持续时间

   c. 触发器之间的最长组合逻辑

   d. 触发器的建立保持时间

解析：对于同步数字电路的最高频率，主要取决于关键路径是否能够收敛，那么就和a,c,d有关系。时钟的低电平持续时间主要影响到时钟信号的有效性。需要做clock pulse width检测，保证该时钟沿能正确地被寄存器采集。如果不满足，则逻辑功能有问题，和最高工作频率无关。

12. 只使用2选1的mux实现异或逻辑，最少需要(2)个mux。

解析：这个题目用真值表比较不好做，直接写出异或逻辑的表达式：o=a&~b |~a&b，把a用在mux的sel端，b和非b分别接在mux的2输入则可以实现逻辑。但是考虑到不能用反相器，那么需要用mux再实现一个反向器，将b用在mux的sel端，mux的两个输入分别接1和接0即可。

13. 形式验证(formalverification)不存在验证覆盖率的问题，其目的是为了比较两个design的功能，并确认他们的功能是否100%相等。(正确)

解析：形式验证的基本流程是通过切割电路，划分出一系列的比较点。在划分出比较点之后，工具会对两个design的所有比较点进行match，有match不上的点则无法进行比较。然后进行两个design的比较。有比不过的点，则比较失败。因此如果将所有的比较点比较通过作为验证成功的标志，那么需要保证所有的比较点都能match上，并且进行了比较。Formal要求match的比例达到100%，但这里并不存在覆盖率这一说。

14. 下面不属于时钟的基本要素是(c)

a. skew(同一时钟源到达不同cell的时间差)

b. clock jitter

c. clock tree(时钟树)

d. clock period

解析：skew+jitter反应在时钟上属于clock uncertainty。Clock period也是时钟的必要要素。以上三者加上setup/hold可以决定一条时序路径的约束。

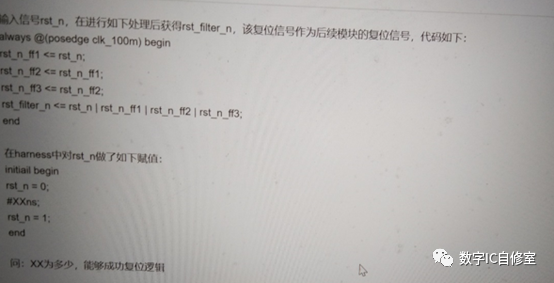

15.

XX为(a)时，能够成功复位逻辑

a. 40

b. 30

c. 20

d. 10

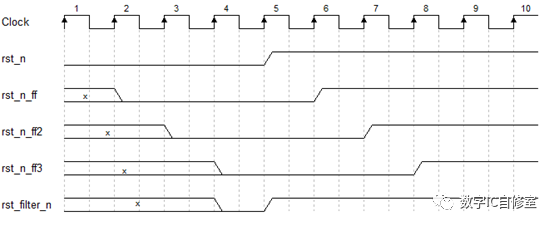

解析：这是一个典型的去除reset抖动的设计。通过输入复位信号打拍做或运算过滤抖动毛刺。因为低电平复位有效，要使rst_n | rst_n_ff1 | rst_n_ff2 | rst_n_ff3产生有效低电平，至少rst_n的低电平时间为4个周期，也就是40ns。

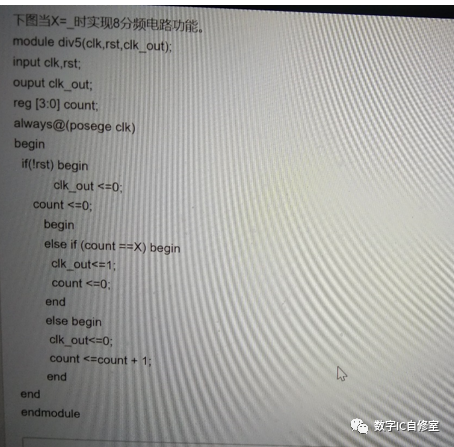

16.

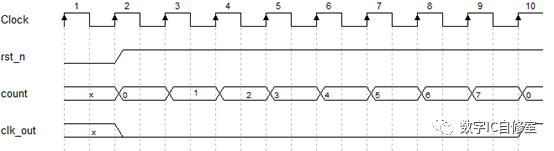

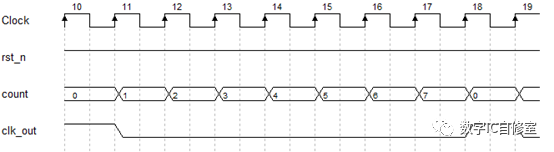

当X=(d)时实现8分频电路功能

a.    2

b.    6

c.    4

d.    7

解析：d，注意到同步复位和寄存器的延迟特性

17. 假设输入信号X位宽为12bit，InA位宽为6bit，InB位宽为17bit，实现Y=X*InA+InB的功能，并要求不损失精度，那么输出信号Y的位宽应不小于(c)

a. 29bit

b. 24bit

c. 18bit

d. 15bit

解析：X*InA，因为都是输入信号，并且没有类型转换，这里应该默认是无符号数。所以X*InA是12+5+1 = 18bit。InB只有17bit，无符号加法高位补0与表达式最高bit的操作数对齐，考虑加法1bit溢出，因此输出信号至少是19bit，这里选c。

18. 为保证充分性，随机验证的输入不能带有约束条件，必须使用全随机(错误)

解析：如果全随机，会大量消耗验证机器资源。正确的做法是通过约束条件使随机值落在验证测试点感兴趣的区域，减少无谓的机器资源消耗。

19. 下列哪些手段能够降低功耗(a,b,c,d)

a. 操作数隔离

b. 降低频繁开关转换信号的逻辑深度

c. 采降低高翻转信号的负载

d. 减少电路中的glitch

解析：A选项操作数隔离通过减少不必要的操作数计算来降低动态功耗。B选项降低频繁开关转换信号的逻辑深度，实际上也是降低信号toggle的传播，也可以降低动态功耗。C选项通过降低高翻转信号的负载，减少动态翻转产生的电流，依次降低动态功耗。D选项，glitch是无意义的翻转，减少了自然能降低动态功耗。

20. 关于FIFO，描述正确的是(a,c,d)

a. 异步FIFO的读写地址通常使用格雷码

b. 同步FIFO的读写地址通常使用格雷码

c. 设计FIFO的重点问题是如何产生读写地址和空满标志

d．FIFO电路主要分为两种，同步FIFO和异步FIFO

解析：有兴趣的可以阅读本公众号的其他文章《FIFO小谈》
