轴承特征频率计算公式

可根据滚动轴承的结构参数，计算出轴承滚道外圈故障、滚道内圈故障、滚动体故障和保持架故障所产生的特征频率。 具体计算公式如下：

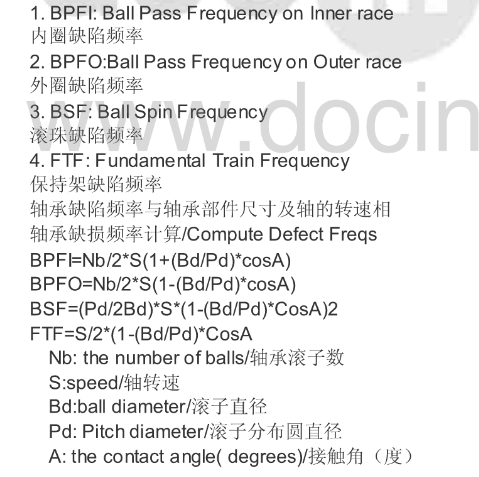

a 英文版

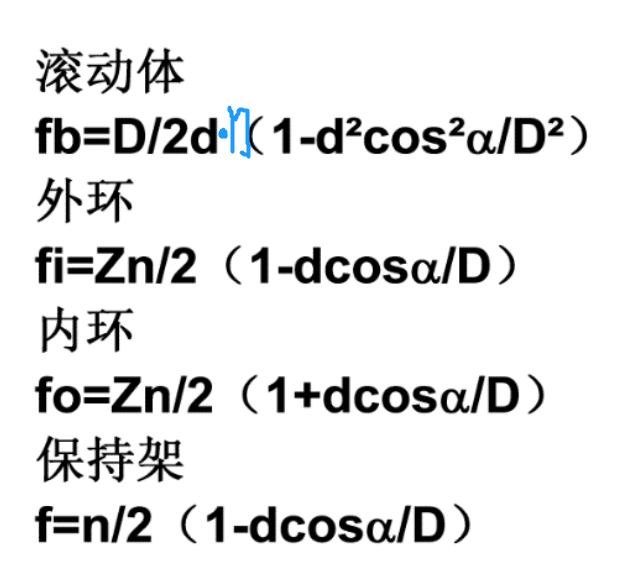

b 中文版

式中：d代表滚动体直径(mm)，D代表节圆直径(mm)，α 代表轴承接触角，z 代表滚动体个数，n 代表轴频/轴转速(r/s)

Note

1.滚动故障的计算公式是针对球撞击内圈或者外圈情况。如果有疵点的滚球同时撞击内圈和外圈，那么其频率值应该加倍。
2.由于受各种实际情况如滑动、打滑、磨损、轴承各参数的不紧缺等的影响，我们计算出来的故障特征频率可能与真实值有小范围的差异。
3.有很多滚动体故障时滚动体故障频率是以偶数倍频出现的。
