承接上一篇，在介绍完28335引脚分布以及功能后，这篇文章就是对芯片手册剩下部分的解读。

        Absolute Maximum Ratings：

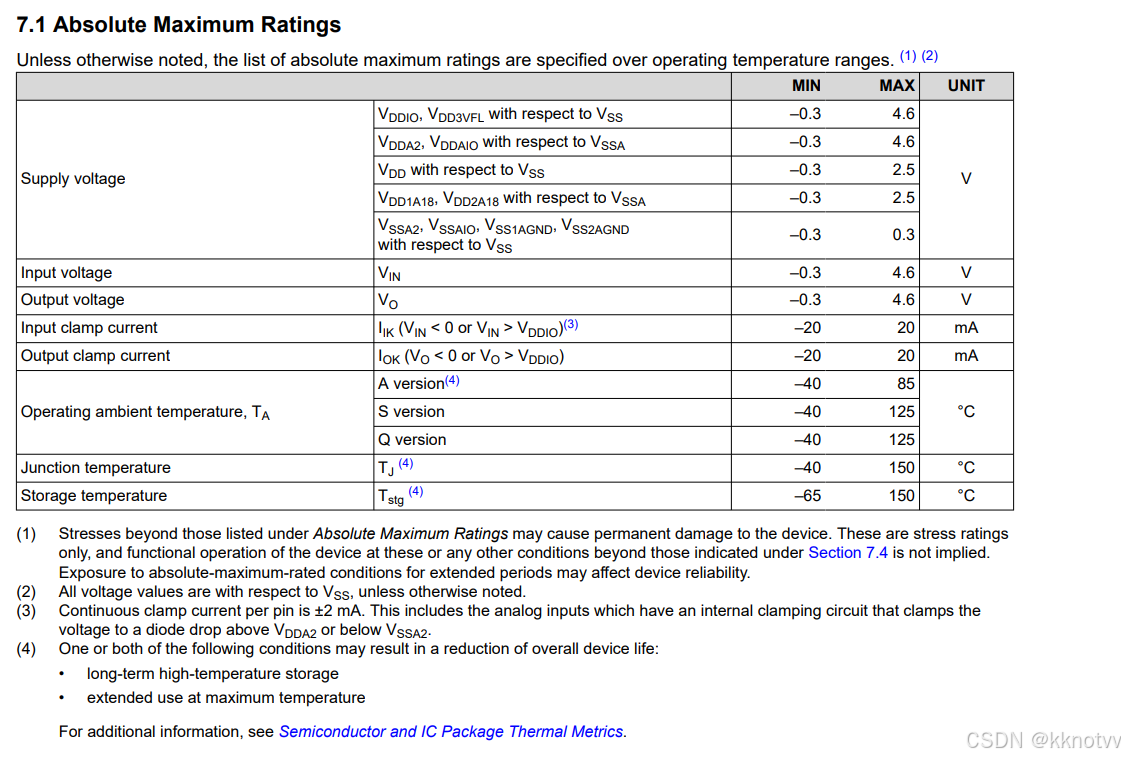

绝对最大额定值，首先是Spuly voltage供电电压，对于Vddio，Vdd3vfl的供电电压范围是-03-4.6之间，以此类推即可得出芯片各个引脚的工作电压。和工作电流的范围。

对于工作环境温度，芯片手册根据芯片型号的不同，分别列出了A S Q版本的工作环境温度，分别是-40 - 85 ，-40 - 125 ，-40 - 125摄氏度。

Junction Temperature，结温和存储温度也是根据表中数据读出即可。

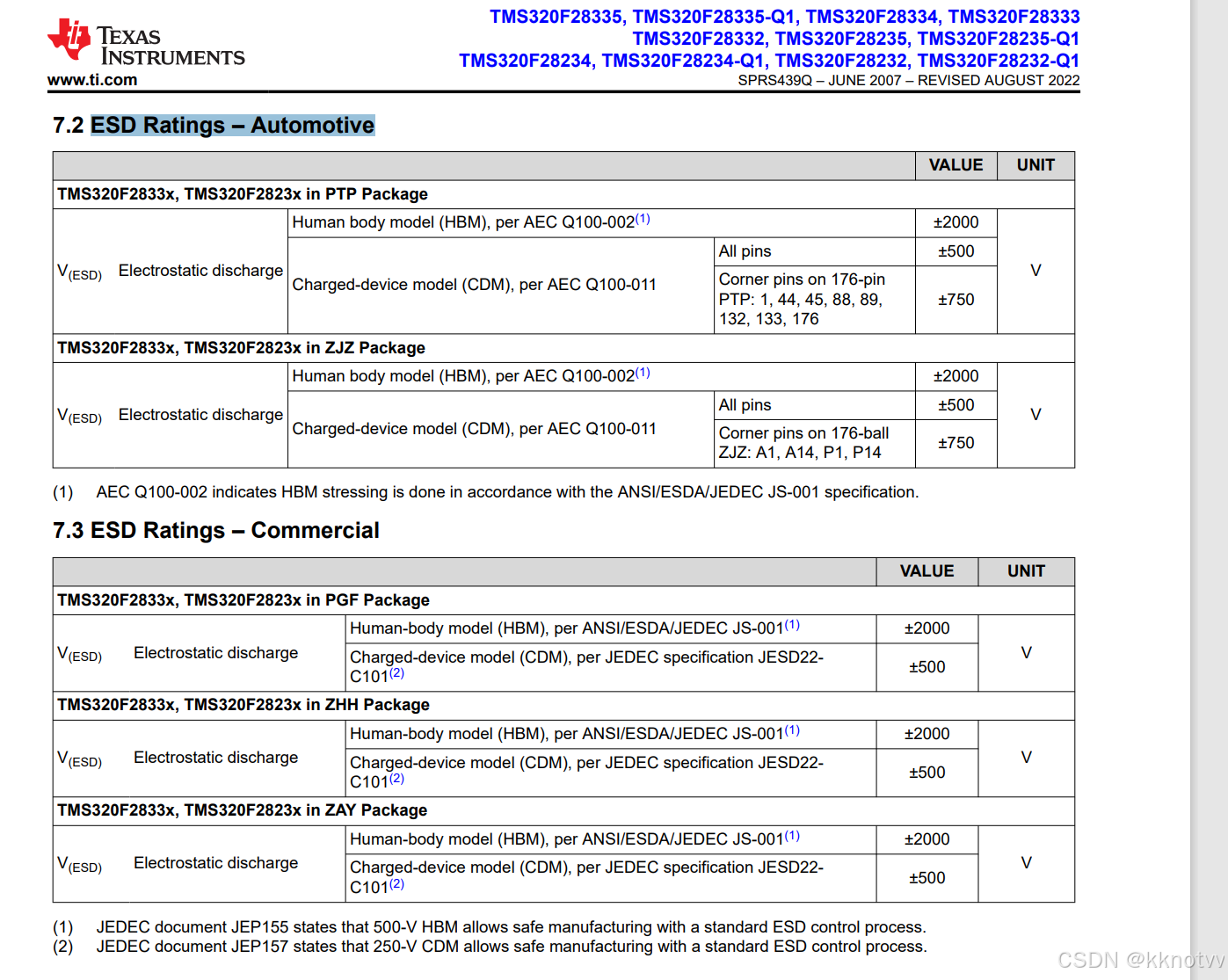

这部分是该芯片应用于汽车和企业级别的工作条件。（我没有这方面的需求所以不重点介绍）

        Recommended Operating Conditons:

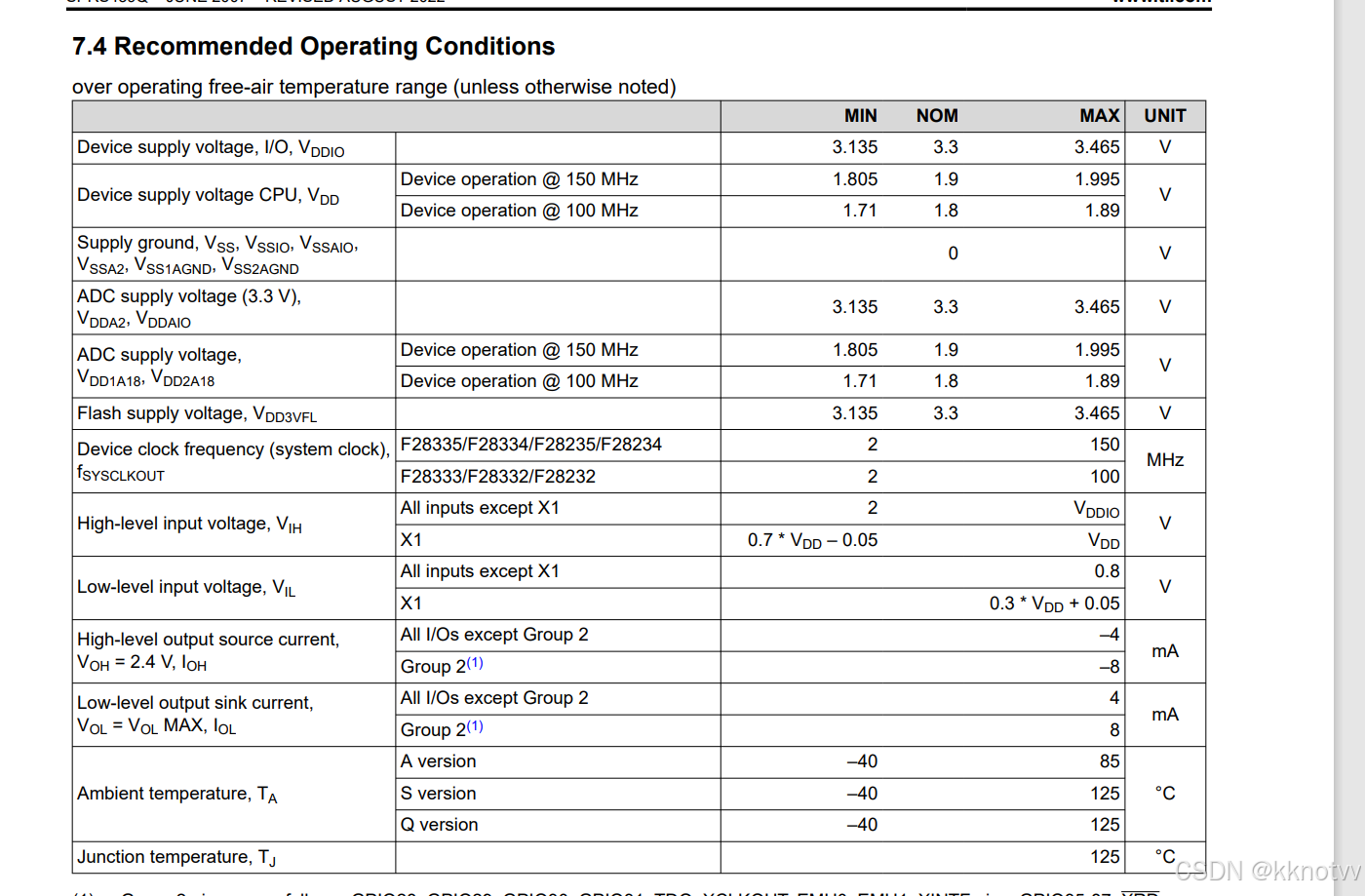

推荐工作条件，我们重点关注其中的推荐工作电压，可以看到IO口的工作电压是3.3V，对于CPU的工作电压运行在100Mhz的时候是1.8V为最佳值，工作在150Mhz的时候1.9V是最佳值。

第三行就是芯片的各种地的电压是0V。接下来的推荐工作条件以此类推即可。

        Graphs：

One

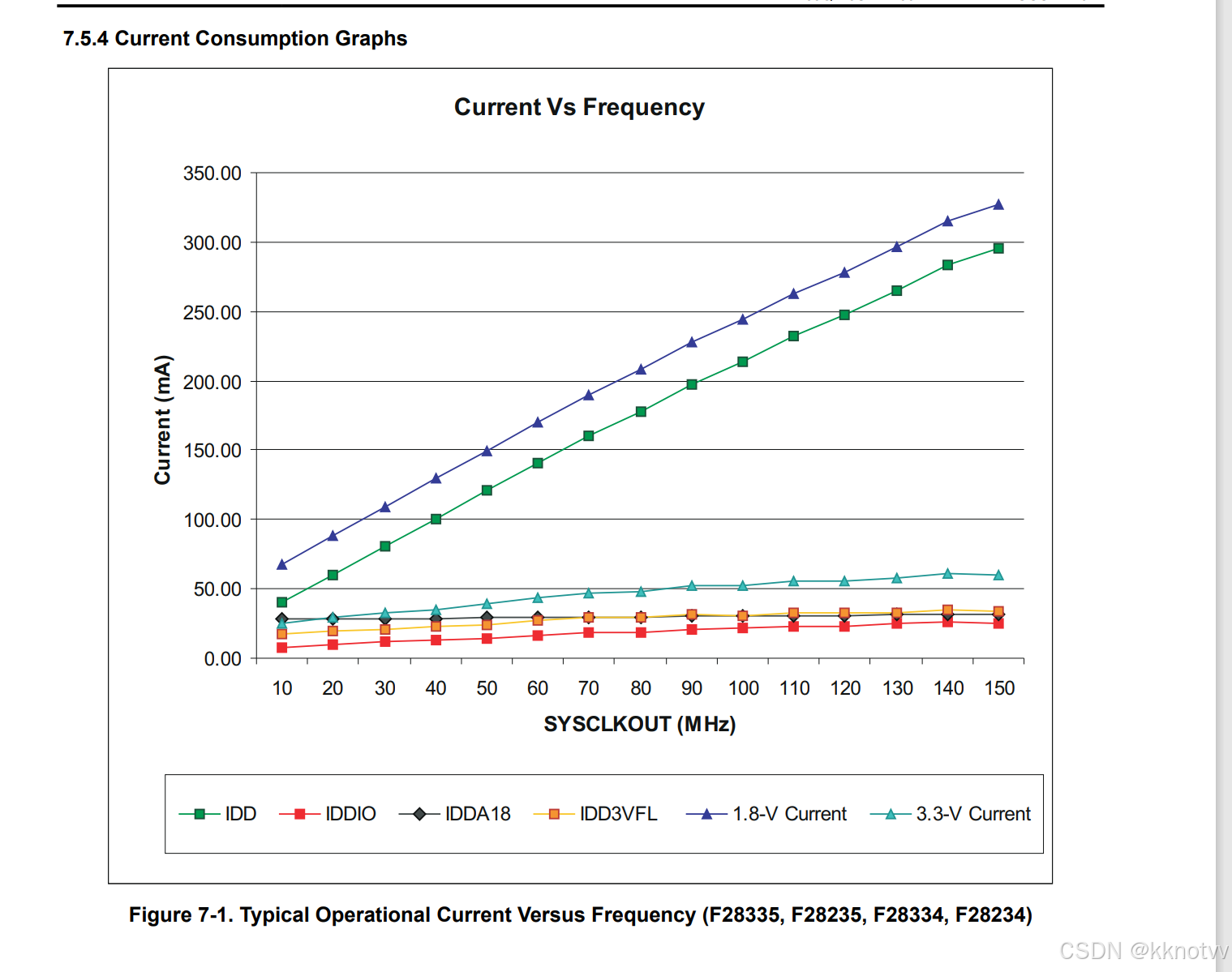

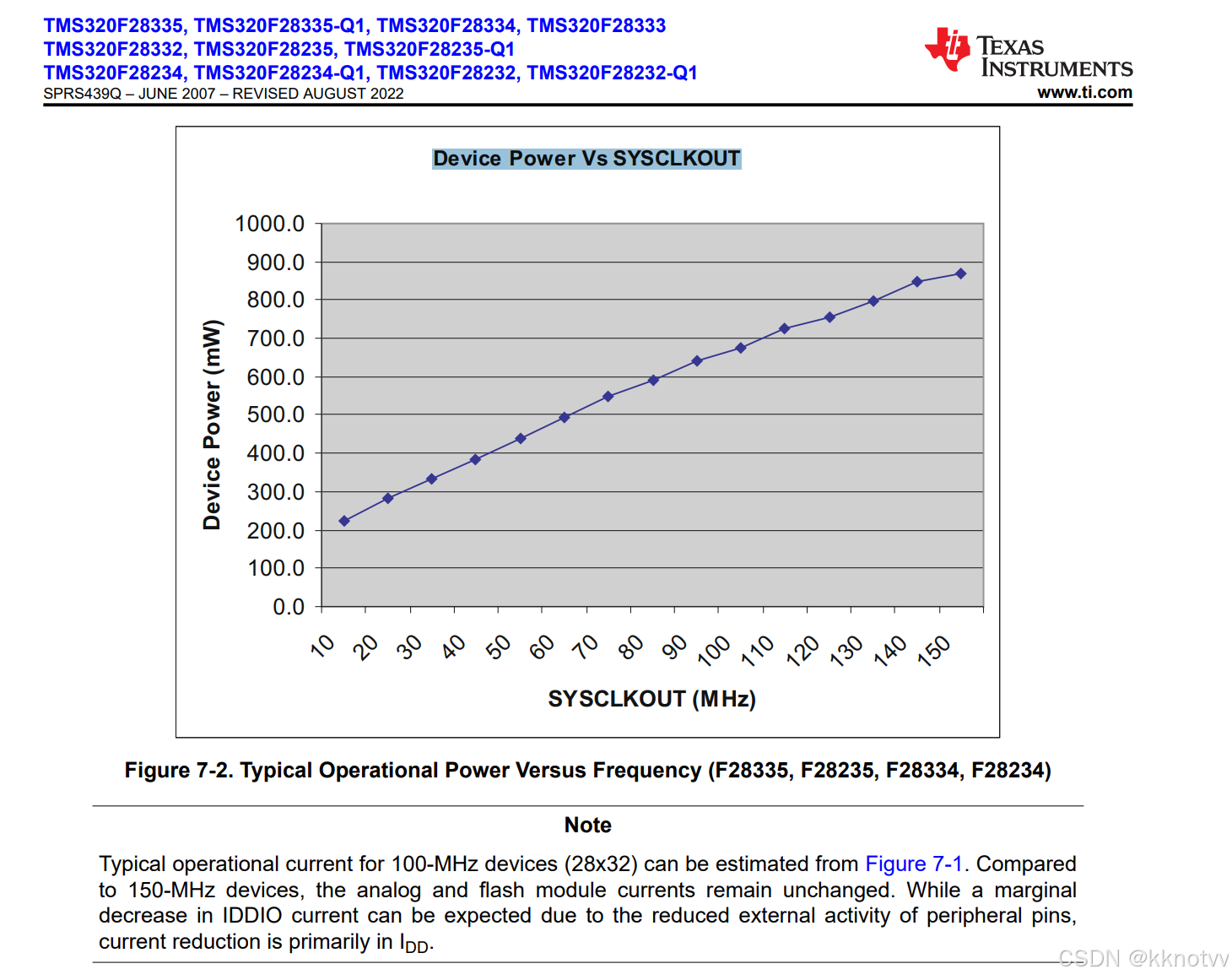

工作频率和相关电源线消耗电流之间的关系。可以看到随着频率的上升，1.8V和3.3V的总线电流上升较为明显。

Two：

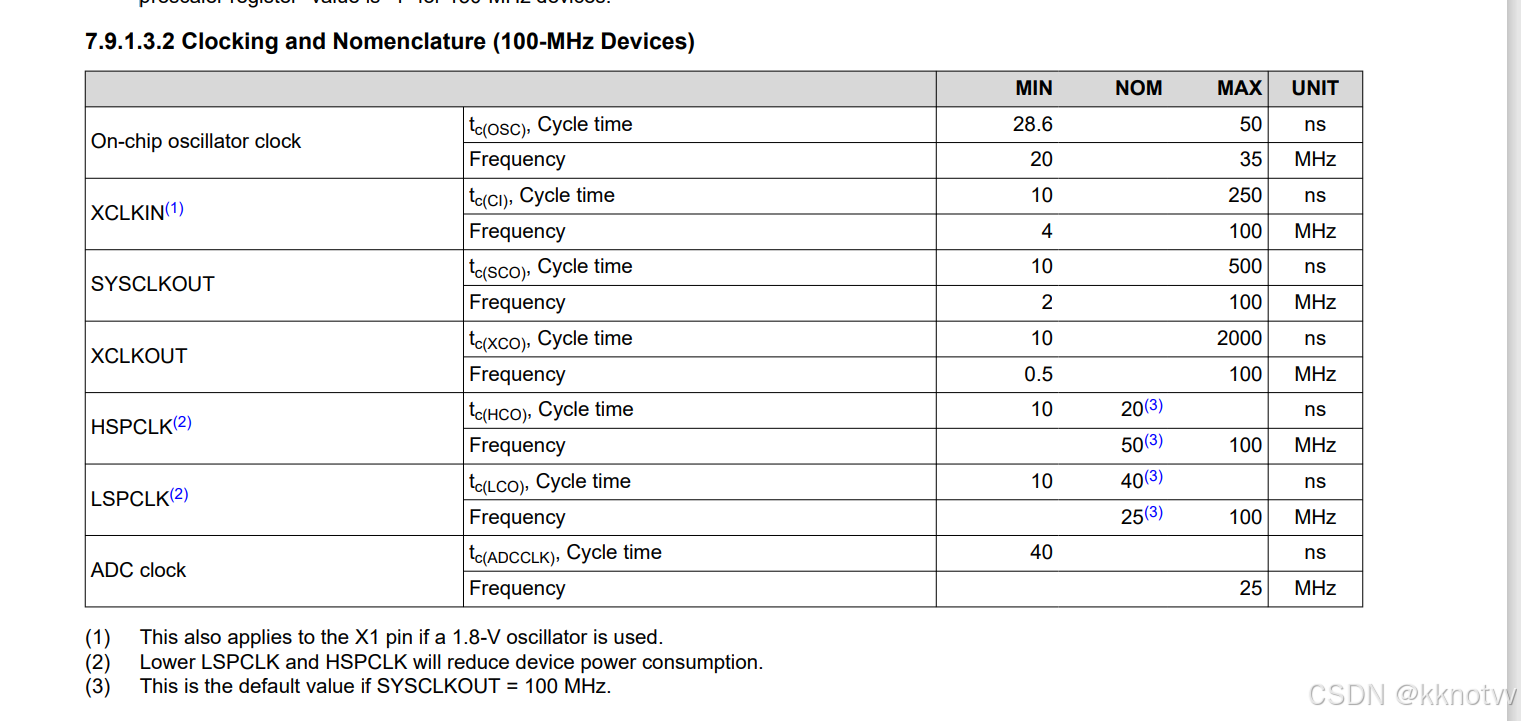

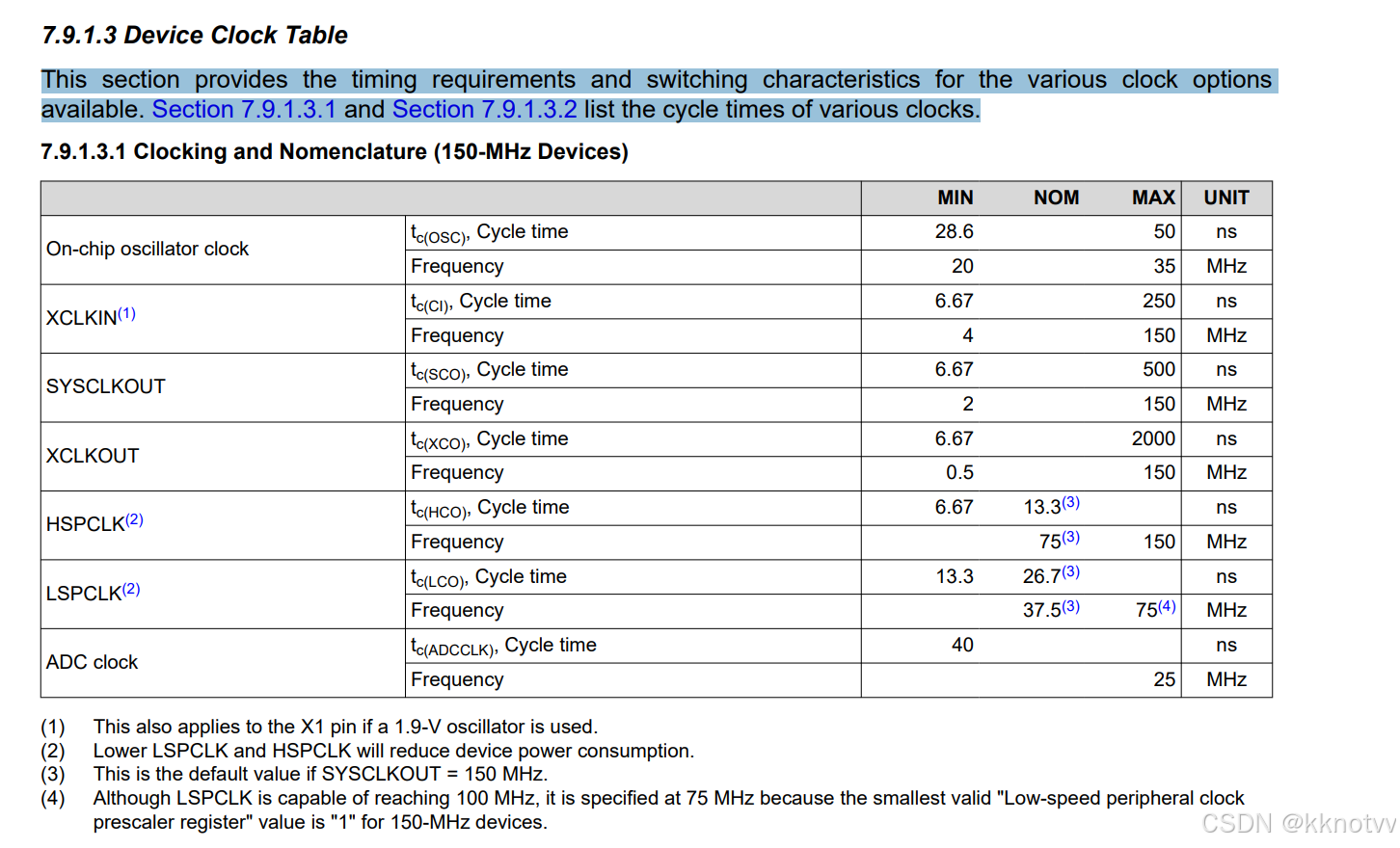

这部分比较重要，该表格提供了一些时钟的典型周期时间。对我们配置相关参数十分重要，比如当CPU的内核时钟运行在150Mhz的时候，ADC时钟的最大频率不能超过25Mhz。

100Mhz时各个时钟线的典型周期时间范围。

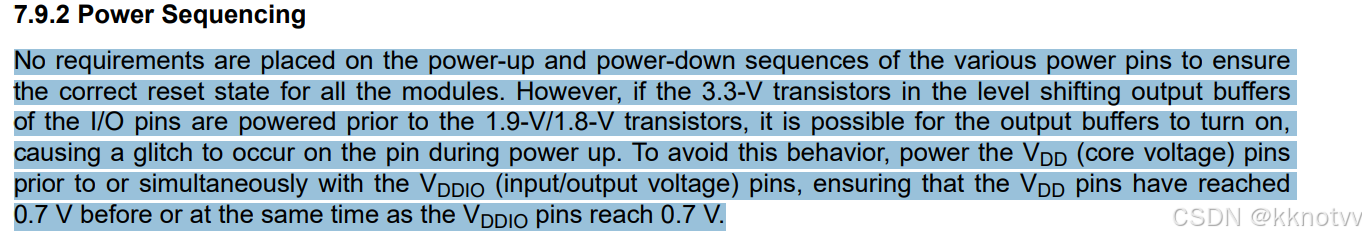

这部分需要强调一下，虽然芯片对于各种电源引脚的上电和断电时序没有特别的要求，但是要是3.3V的IO引脚的电平转换输出缓冲器在1.9V/1.8V 晶体管之前供电，则输出缓冲器可能会导通。导致电平毛刺，所以对各种电源引脚的上电和断电顺序没有要求，以确保所有模块的正确复位状态。但是，如果 I/O 引脚的电平转换输出缓冲器中的 3.3V 晶体管在 1.9V/1.8V 晶体管之前供电，则输出缓冲器可能会导通，从而导致引脚在上电期间发生毛刺。为避免此行为，应在 VDDIO（输入/输出电压）引脚之前或同时为 VDD（内核电压）引脚供电，确保 VDD 引脚在 VDDIO 引脚达到 0.7 V 之前或同时达到 0.7 V。

        Clock Requirement and Characteristics：

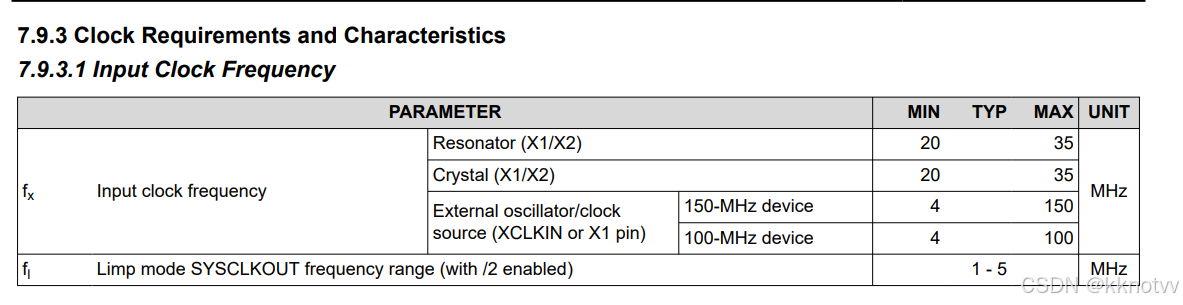

时钟要求和特性。对于输入时钟的频率典型是20-35之间，芯片内部的PLL锁相环电路会将这部分时钟频率倍频，作为系统时钟使用。同时这款芯片也支持外部时钟输入，即可以用别的芯片或者开发板上的系统时钟作为输入源使用。

Flash：

F28335/F28333/F28235 器件包含 256K × 16 个嵌入式闪存，分为 8 个 32K × 16 个扇区。F28334/F28234 器件包含 128K × 16 个嵌入式闪存，分为 8 个 16K × 16 个扇区。F28332/F28232 器件包含 64K × 16 个嵌入式闪存，分为 4 个 16K × 16 扇区。所有器件还包含一个 1K × 16 的 OTP 存储器，地址范围为 0x380400– 0x3807FF。用户可以单独擦除、编程和验证闪存扇区，同时保持其他扇区不变。但是，不能使用闪存的一个扇区或 OTP 来执行擦除/编程其他扇区的闪存算法。提供特殊的内存流水线，使闪存模块能够实现更高的性能。闪存/OTP映射到程序空间和数据空间;因此，它可以用来执行代码或存储数据信息。请注意，地址 0x33FFF0–0x33FFF5 是为数据变量保留的，不应包含程序代码。

BOOT ROM：

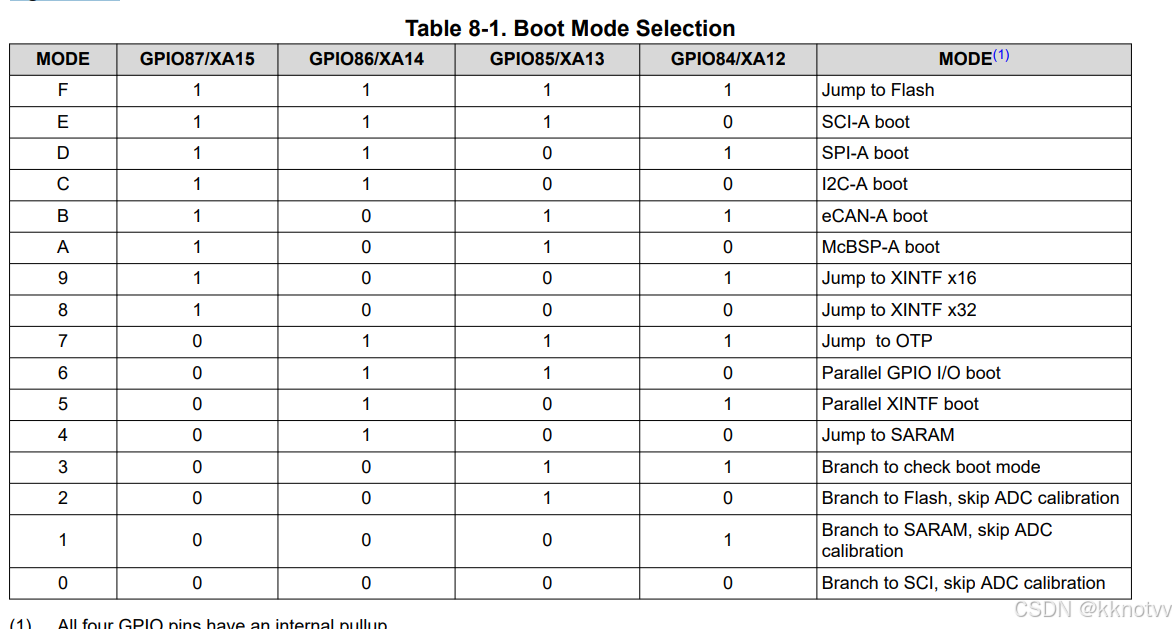

Boot ROM 在出厂时使用启动加载软件进行编程。提供引导模式信号，告诉引导加载程序软件在上电时使用哪种引导模式。用户可以选择正常启动或从外部连接下载新软件，或选择在内部Flash/ROM中编程的启动软件。Boot ROM 还包含标准表，例如 SIN/COS 波形，用于数学相关算法。

起始默认flash启动就足以满足我们的日常使用需求了。

        考虑到芯片手册剩下部分对于我绘制最小系统版已经没有什么帮助。剩下部分的时序图和芯片内部相关寄存器地址这些要是有朋友需要，评论区说明。我会再出一期介绍。
