一、应用领域

    工控主板、安卓主板、TV板卡、智能三表（电表、水表、气表）、便携式仪器仪表等需要计时或有日历要求的产品。

二、基本特性

    D8563和D1302是我们推出的RTC实时时钟芯片，具有功耗低、走时精准、外围简单等特点，二者基本特性如下：

D8563 基本特性

1、宽电压1.0V⁓5.5V工作；

2、低功耗：典型值250nA （VDD=3.0V，Tamb=25℃）；

3、400kHz I2C总线速率（VDD=1.8⁓5.5V），地址读0A3H，写0A2H；

4、可编程时钟输出：32.768KHz/1024Hz/32Hz/1Hz

5、四种报警功能和定时器功能；

6、封装：SOP8/MSOP8/TSSOP8

D1302 基本特性

1、宽电压2.0V⁓5.5V工作；

2、低功耗小于300nA（VDD=2.0V，Tamb=25℃）；

3、串行3线I/O口通讯；

4、单地址或连续地址读写模式；

5、内置31字节非易失性RAM用于数据存储；

6、实时计数秒、分、时、日、月和年（至2100年）；

7、封装：SOP8。

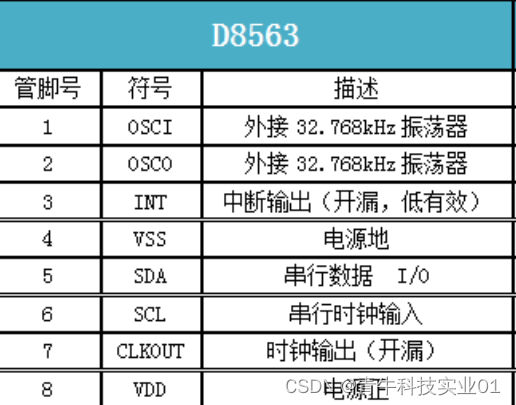

三、引脚信息



 四、参考设计

1、D8563参考设计：

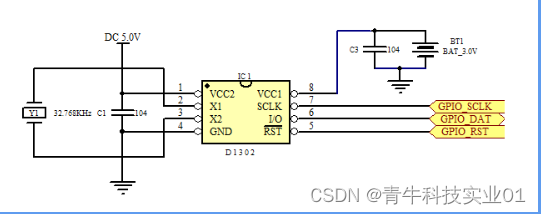

2、D1302参考设计：
