1、前言

目前网上的fpga实现udp基本生态如下：
1：verilog编写的精简版udp收发器，不带ping功能，这样的代码功能正常也能用，但不带ping功能基本就是废物，在实际项目中不会用这样的代码，试想，多机互联，出现了问题，你的网卡都不带ping功能，连基本的问题排查机制都不具备，这样的代码谁敢用？
2：带ping功能的完整版udp收发器，代码优秀也好用，但基本不开源，不会提供源码给你，这样的代码也有不足，那就是出了问题不知道怎么排查，毕竟你没有源码，无可奈何；

FPGA实现UDP网络通信现状；
Xilinx系列FPGA实现UDP网络通信主要有两种方案，其一是使用PHY芯片实现物理层功能，比如常见的RTL8211、B50610等芯片，UDP协议栈部分很简单，可使用verilog代码直接实现；其二是使用Xilinx官方的IP核实现物理层功能，比如常见的1G/2.5G Ethernet PCS/PMA or SGMII、AXI 1G/2.5G Ethernet Subsystem、10G/25G Ethernet Subsystem、10G Ethernet Subsystem等，UDP协议栈部分很简单，可使用verilog代码直接实现；本设计使用PHY芯片方案实现物理层功能；

工程概述

本设计的核心是使用FPGA实时视频采集转UDP网络视频流输出，采集视频经过了DDR缓存，所以可以做图像处理，转UDP网络视频流输出基于Tri Mode Ethernet MAC+PHY芯片架构；

视频输入源有多种，一种是板载的HDMI输入接口，另一种是传统摄像头，包括OV7725、OV5640和AR0135；如果你的FPGA开发板没有视频输入接口，或者你的手里没有摄像头时，可以使用FPGA逻辑实现的动态彩条模拟输入视频，代码里通过parametr参数选择视频源，默认不使用动态彩条；FPGA首先对摄像头进行i2c初始化配置，然后采集摄像头视频；然后使用自研的、纯verilog实现的、支持任意比例缩放的图像缩放模块实现对输入视频的图像缩放操作；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像缓存后读出，缓存介质为板载DDR3或DDR4；从DDR读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的PHY网络芯片实现物理层功能，将RGMII数据转换为差分数据；再经过板载的RJ45网口，用网线传输到电脑端；电脑端使用QT上位机接收UDP网络视频并显示出来；本博客提供6套工程源码，具体如下：

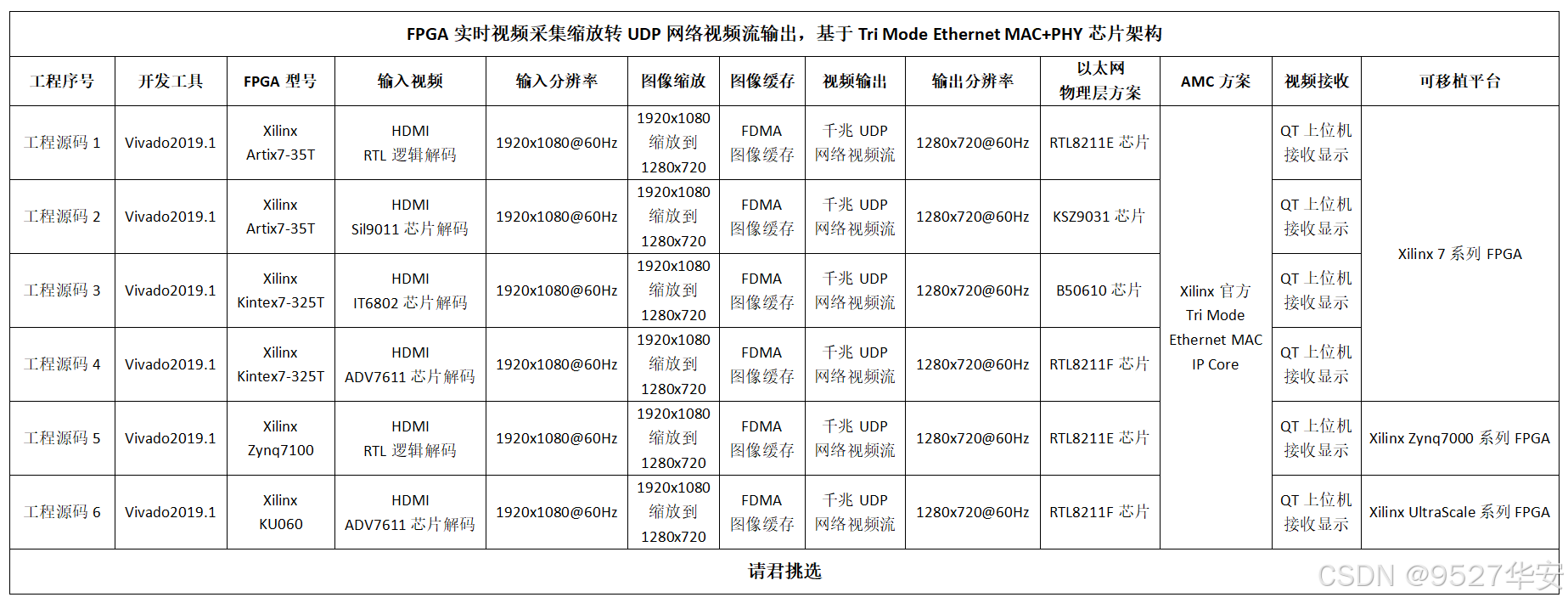

现对上述6套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx–>Artix7-35T–xc7a35tfgg484-2；输入视频为板载的HDMI输入接口，使用笔记本电脑模拟HDMI输入设备连接到开发板HDMI输入接口；HDMI解码方式为纯VHDL代码方案；首先FPGA纯verilog实现的i2c配置模块完成HDMI RX的DDC接口配置，EDID配置为1920x1080@60Hz，使用纯VDHL代码实现的HDMI转RGB模块实现输入HDMI视频解码操作，并输出Native的RGB888视频流；为了支持1920x1080@60Hz，在硬件设计上需要加上驱动芯片，本设计采用TMDS141RHAR，也可采用其他型号；然后使用自研、纯verilog实现的、支持任意比例缩放的图像缩放模块，将输入视频由1920x1080缩放为1280x720；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像缓存后读出，缓存介质为板载DDR3；从DDR读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的RTL8211E网络芯片实现物理层功能，将RGMII数据转换为差分数据；RTL8211E工作于延时模式，输出RGMII接口数据；再经过板载的RJ45网口，用网线传输到电脑端，UDP网络视频流输出分辨率为1280x720@60Hz；电脑端使用QT上位机接收UDP网络视频并显示出来；该工程适用于Xilinx 7系列FPGA做视频采集卡项目；

工程源码2

开发板FPGA型号为Xilinx–>Artix7-35T–xc7a35tfgg484-2；输入视频为HDMI视频，用笔记本电脑模拟，笔记本电脑通过HDMI线连接FPGA开发板的HDMI输入接口，板载的silicom9011芯片实现HDMI视频解码，FPGA使用纯Verilog实现的i2c总线对silicom9011进行初始化配置，分辨率配置为1920x1080@60Hz，输出RGB888视频给FPGA；然后使用自研、纯verilog实现的、支持任意比例缩放的图像缩放模块，将输入视频由1920x1080缩放为1280x720；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像缓存后读出，缓存介质为板载DDR3；从DDR读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的KSZ9031网络芯片实现物理层功能，将RGMII数据转换为差分数据；KSZ9031工作于延时模式，输出RGMII接口数据；再经过板载的RJ45网口，用网线传输到电脑端，UDP网络视频流输出分辨率为1280x720@60Hz；电脑端使用QT上位机接收UDP网络视频并显示出来；该工程适用于Xilinx 7系列FPGA做视频采集卡项目；

工程源码3

开发板FPGA型号为Xilinx–>Kintex7-325T–xc7k325tffg676-2；输入视频为HDMI视频，用笔记本电脑模拟，笔记本电脑通过HDMI线连接FPGA开发板的HDMI输入接口，板载的IT6802芯片实现HDMI视频解码，FPGA使用纯Verilog实现的i2c总线对IT6802进行初始化配置，分辨率配置为1920x1080@60Hz，输出RGB888视频给FPGA；然后使用自研、纯verilog实现的、支持任意比例缩放的图像缩放模块，将输入视频由1920x1080缩放为1280x720；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像缓存后读出，缓存介质为板载DDR3；从DDR读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的B50610网络芯片实现物理层功能，将RGMII数据转换为差分数据；B50610工作于延时模式，输出RGMII接口数据；再经过板载的RJ45网口，用网线传输到电脑端，UDP网络视频流输出分辨率为1280x720@60Hz；电脑端使用QT上位机接收UDP网络视频并显示出来；该工程适用于Xilinx 7系列FPGA做视频采集卡项目；

工程源码4

开发板FPGA型号为Xilinx–>Kintex7-325T–xc7k325tffg900-2；输入视频为HDMI视频，用笔记本电脑模拟，笔记本电脑通过HDMI线连接FPGA开发板的HDMI输入接口，板载的ADV7611芯片实现HDMI视频解码，FPGA使用纯Verilog实现的i2c总线对ADV7611进行初始化配置，分辨率配置为1920x1080@60Hz，输出RGB888视频给FPGA；然后使用自研、纯verilog实现的、支持任意比例缩放的图像缩放模块，将输入视频由1920x1080缩放为1280x720；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像缓存后读出，缓存介质为板载DDR3；从DDR读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的B50610网络芯片实现物理层功能，将RGMII数据转换为差分数据；B50610工作于延时模式，输出RGMII接口数据；再经过板载的RJ45网口，用网线传输到电脑端，UDP网络视频流输出分辨率为1280x720@60Hz；电脑端使用QT上位机接收UDP网络视频并显示出来；该工程适用于Xilinx 7系列FPGA做视频采集卡项目；

工程源码5

开发板FPGA型号为Xilinx–>Zynq7100—xc7z100ffg900-2；输入视频为板载的HDMI输入接口，使用笔记本电脑模拟HDMI输入设备连接到开发板HDMI输入接口；HDMI解码方式为纯VHDL代码方案；首先FPGA纯verilog实现的i2c配置模块完成HDMI RX的DDC接口配置，EDID配置为1920x1080@60Hz，使用纯VDHL代码实现的HDMI转RGB模块实现输入HDMI视频解码操作，并输出Native的RGB888视频流；为了支持1920x1080@60Hz，在硬件设计上需要加上驱动芯片，本设计采用TMDS141RHAR，也可采用其他型号；然后使用自研、纯verilog实现的、支持任意比例缩放的图像缩放模块，将输入视频由1920x1080缩放为1280x720；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像缓存后读出，缓存介质为板载PS端DDR3；从DDR读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的RTL8211E网络芯片实现物理层功能，将RGMII数据转换为差分数据；RTL8211E工作于延时模式，输出RGMII接口数据；再经过板载的RJ45网口，用网线传输到电脑端，UDP网络视频流输出分辨率为1280x720@60Hz；电脑端使用QT上位机接收UDP网络视频并显示出来；该工程适用于Xilinx Zynq7000系列FPGA做视频采集卡项目；

工程源码6

开发板FPGA型号为Xilinx–>Kintex UltraScale–xcku060-ffva1156-2-i；输入视频为HDMI视频，用笔记本电脑模拟，笔记本电脑通过HDMI线连接FPGA开发板的HDMI输入接口，板载的ADV7611芯片实现HDMI视频解码，FPGA使用纯Verilog实现的i2c总线对ADV7611进行初始化配置，分辨率配置为1920x1080@60Hz，输出RGB888视频给FPGA；然后使用自研、纯verilog实现的、支持任意比例缩放的图像缩放模块，将输入视频由1920x1080缩放为1280x720；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像缓存后读出，缓存介质为板载DDR4；从DDR读出的视频然后送入UDP视频组包发送模块，将视频加上包头和其他控制信息；然后组包的视频送入UDP协议栈进行以太网帧组帧；UDP协议栈输出的MAC数据经过FIFO组进行数据缓冲；MAC数据再送入Xilinx官方的Tri Mode Ethernet MAC IP核实现AXIS数据到RGMII数据转换；再经过板载的RTL8211E网络芯片实现物理层功能，将RGMII数据转换为差分数据；RTL8211E工作于延时模式，输出RGMII接口数据；再经过板载的RJ45网口，用网线传输到电脑端，UDP网络视频流输出分辨率为1280x720@60Hz；电脑端使用QT上位机接收UDP网络视频并显示出来；该工程适用于Xilinx UltraScale系列FPGA做视频采集卡项目；

本文详细描述了FPGA实时视频采集缩放转UDP网络视频流输出的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的高速接口领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，还有RDMA的NIC 10G 25G 100G网卡工程源码，对网络通信有需求的兄弟可以去看看：
直接点击前往
其中千兆TCP协议的工程博客如下：
直接点击前往

我这里已有的FPGA图像缩放方案

我的主页目前有FPGA图像缩放专栏，改专栏收录了我目前手里已有的FPGA图像缩放方案，从实现方式分类有基于HSL实现的图像缩放、基于纯verilog代码实现的图像缩放；从应用上分为单路视频图像缩放、多路视频图像缩放、多路视频图像缩放拼接；从输入视频分类可分为OV5640摄像头视频缩放、SDI视频缩放、MIPI视频缩放等等；以下是专栏地址：
点击直接前往

3、工程详细设计方案

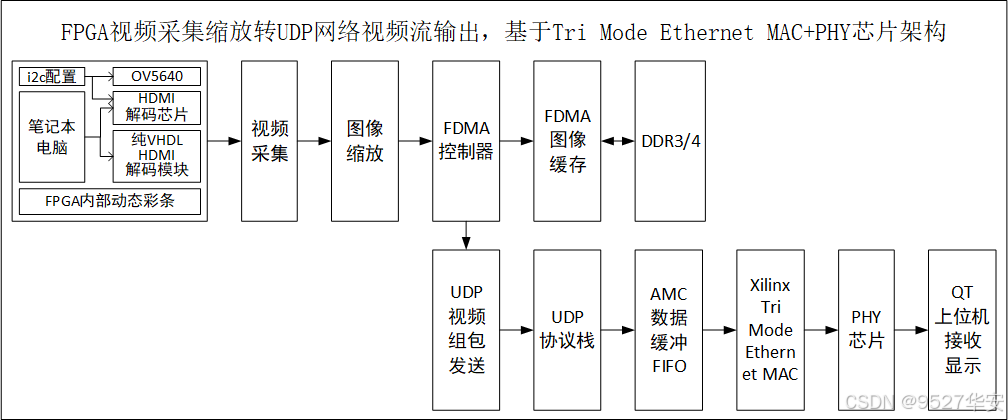

工程设计原理框图

工程设计原理框图如下：

输入Sensor之–>RTL解码的HDMI

输入Sensor是本工程的输入设备，其二为板载的HDMI输入接口；输入源为板载的HDMI输入接口或动态彩条，分辨率为1920x1080@60Hz，使用笔记本电脑接入HDMI输入接口，以模拟输入Sensor；HDMI解码方案为纯VHDL解码；HDMI输入接口逻辑设计，必须要考虑DDC通信，即通过i2c总线与输入设备协商分辨率，即EDID配置；本设计提供纯VHDL代码实现的i2c模块实现EDID配置；此外，TMDS差分视频进入FPGA IO后，需要将其解码为RGB视频，使用纯VDHL代码实现的HDMI转RGB模块实现输入HDMI视频解码操作，并输出Native的RGB888视频流，本博主已将该代码封装为了自定义IP，可在vivado中直接调用，如下：

HDMI转RGB模块代码架构如下：

为了支持1080P@60Hz的输入视频，在硬件设计上需要加上驱动芯片，本设计采用TMDS141RHAR，也可采用其他型号，参考原理图如下：

可以通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：

SENSOR_TYPE=0；则输出HDMI接口采集的视频；
SENSOR_TYPE=1；则输出动态彩条的视频；
整个模块代码架构如下：

输入Sensor之–>芯片解码的HDMI

输入Sensor是本工程的输入设备，其二为板载的HDMI输入接口；输入源为板载的HDMI输入接口或动态彩条，分辨率为1920x1080@60Hz，使用笔记本电脑接入HDMI输入接口，以模拟输入Sensor；HDMI解码方案为芯片解码，保活ADV7611、IT6802\Silcom9011等芯片，以IT6802为例，可将输入的HDMI视频解码为RGB888视频；FPGA纯verilog实现的i2c配置模块完成对IT6802芯片的配置，分辨率配置为1920x1080@60Hz；可以通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：

SENSOR_TYPE=0；则输出HDMI接口采集的视频；
SENSOR_TYPE=1；则输出动态彩条的视频；
整个模块代码架构如下：

纯Verilog图像缩放模块详解

本设计的图像缩放模块使用纯Verilog方案，功能框图如下，由跨时钟FIFO、插值+RAM阵列构成，跨时钟FIFO的目的是解决跨时钟域的问题，比如从低分辨率视频放大到高分辨率视频时，像素时钟必然需要变大，这是就需要异步FIFO了，插值算法和RAM阵列具体负责图像缩放算法层面的实现；

插值算法和RAM阵列以ram和fifo为核心进行数据缓存和插值实现，设计架构如下：

依据上图，图像缩放模块内部核心是例化了4个双口RAM，作用是缓存4行图像，以得到4个临近的像素，以此为基础做线性插值；如果是做图像放大操作，就以这4个临近的像素为基准，以线性插值为算法，在原图像中插入更多的像素点来扩大分辨率；如果是做图像缩小操作，就以这4个临近的像素为基准，以线性插值为算法，在原图像中删除更多的像素点来缩小分辨率；此外，前面描述的工作是实时的、整幅图像全部扫描式的进行，所以需要对RAM的读写操作进行精准控制；

图像缩放模块代码架构如下：模块的例化请参考工程源码的顶层代码；

图像缩放模块FIFO的选择可以调用工程对应的vivado工具自带的FIFO IP核，也可以使用纯verilog实现的FIFO，可通过接口参数选择，图像缩放模块顶层接口如下：

FIFO_TYPE选择原则如下：
1：总体原则，选择"xilinx"好处大于选择"verilog"；
2：当你的FPGA逻辑资源不足时，请选"xilinx"；
3：当你图像缩放的视频分辨率较大时，请选"xilinx"；
4：当你的FPGA没有FIFO IP或者FIFO IP快用完了，请选"verilog"；
5：当你向自学一下异步FIFO时，，请选"verilog"；
6：不同FPGA型号对应的工程FIFO_TYPE参数不一样，但选择原则一样，具体参考代码；

2种插值算法的整合与选择
本设计将常用的双线性插值和邻域插值算法融合为一个代码中，通过输入参数选择某一种算法；
具体选择参数如下：

input  wire i_scaler_type //0-->bilinear;1-->neighbor

通过输入i_scaler_type 的值即可选择；

输入0选择双线性插值算法；
输入1选择邻域插值算法；

代码里的配置如下：

纯Verilog图像缩放模块使用（重点阅读）

图像缩放模块使用非常简单，顶层代码里设置了四个参数，举例如下：

上图是将输入视频分辨率从1280x720缩放为1920x1080；
如果你想将输入视频分辨率从1280x720缩放为640x480；
则只需修改为如下：

再比如你想将输入视频分辨率从1280x720缩放为960x540；
则只需修改为如下：

当然，需要修改的不仅仅这一个地方，FDMA的配置也需要相应修改，详情请参考代码，但我想要证明的是，图像缩放模块使用非常简单，你都不需要知道它内部具体怎么实现的，上手就能用；

在本博主这里，想要实现图像缩放，操作就是这么无脑简单，就该两个参数就能搞定貌似高大上的双线性插值图像缩放，这种设计、这种操作、这种工程源码，你还喜欢吗？

FDMA图像缓存

FDMA图像缓存架构实现的功能是将输入视频缓存到板载DDR中，由于调用了Xilinx官方的MIG作为DDR控制器，所以FDMA图像缓存架构就是实现用户数据到MIG的桥接作用；架构如下：

FDMA图像缓存架构由FDMA控制器+FDMA组成；FDMA实际上就是一个AXI4-FULL总线主设备，与MIG对接，MIG配置为AXI4-FULL接口；FDMA控制器实际上就是一个视频读写逻辑，以写视频为例，假设一帧图像的大小为M×N，其中M代表图像宽度，N代表图像高度；FDMA控制器每次写入一行视频数据，即每次向DDR中写入M个像素，写N次即可完成1帧图像的缓存，本设计只用到了FDMA控制器的写功能，FDMA控制器IP配置如下：

FDMA图像缓存架构在Block Design中如下：

UDP视频组包发送

UDP视频组包发送实现视频数据的组包并通过UDP协议栈发送出去，视频数据发送必须与QT上位机的接受程序一致，上位机定义的UDP帧格式包括帧头个UDP数据，QT上位机接收代码数据帧头定义如下：

FPGA端的UDP数据组包代码必须与上图的数据帧格式对应，否则QT无法解析，代码中定义了数据组包状态机以及数据帧，如下：

另外，由于UDP发送是64位数据位宽，而图像像素数据是24bit位宽，所以必须将UDP数据重新组合，以保证像素数据的对齐，这部分是整个工程的难点，也是所有FPGA做UDP数据传输的难点；UDP视频组包发送代码架构如下：

UDP协议栈

本UDP协议栈使用UDP协议栈网表文件，该协议栈目前并不开源，只提供网表文件，虽看不见源码但可正常实现UDP通信，但不影响使用，该协议栈带有用户接口，使得用户无需关心复杂的UDP协议而只需关心简单的用户接口时序即可操作UDP收发，非常简单；协议栈架构如下：

协议栈性能表现如下：
1：支持 UDP 接收校验和检验功能，暂不支持 UDP 发送校验和生成；
2：支持 IP 首部校验和的生成和校验，同时支持 ICMP 协议中的 PING 功能，可接收并响应同一个子网内部设备的 PING 请求；
3：可自动发起或响应同一个子网内设备的 ARP 请求，ARP 收发完全自适应。ARP 表可保存同一个子网内部256 个 IP 和 MAC 地址对；
4：支持 ARP 超时机制，可检测所需发送数据包的目的 IP 地址是否可达；
5：协议栈发送带宽利用率可达 93%，高发送带宽下，内部仲裁机制保证 PING 和 ARP 功能不受任何影响；
6：发送过程不会造成丢包；
7：提供64bit位宽AXI4-Stream形式的MAC接口，可与Xilinx官方的千兆以太网IP核Tri Mode Ethernet MAC，以及万兆以太网 IP 核 10 Gigabit Ethernet Subsystem、10 Gigabit Ethernet MAC 配合使用；
有了此协议栈，我们无需关心复杂的UDP协议的实现了，直接调用接口即可使用。。。
本UDP协议栈用户接口发送时序如下：

本UDP协议栈用户接口接收时序如下：

MAC数据缓冲FIFO组

这里对代码中用到的数据缓冲FIFO组做如下解释：
由于 UDP IP 协议栈的 AXI-Stream 数据接口位宽为 64bit，而 Tri Mode Ethernet MAC 的 AXI-Stream数据接口位宽为 8bit。因此，要将 UDP IP 协议栈与 Tri Mode Ethernet MAC 之间通过 AXI-Stream 接口互联，需要进行时钟域和数据位宽的转换。实现方案如下图所示：

收发路径(本设计只用到了发送)都使用了2个AXI-Stream DATA FIFO，通过其中1个FIFO实现异步时钟域的转换，1个FIFO实
现数据缓冲和同步Packet mode功能；由于千兆速率下Tri Mode Ethernet MAC的AXI-Stream数据接口同步时钟信号为125MHz，此时，UDP协议栈64bit的AXI-Stream数据接口同步时钟信号应该为125MHz/(64/8)=15.625MHz，因此，异步
AXI-Stream DATA FIFO两端的时钟分别为125MHz(8bit)，15.625MHz(64bit)；UDP IP协议栈的AXI-Stream接口经过FIFO时钟域转换后，还需要进行数据数据位宽转换，数据位宽的转换通过AXI4-Stream Data Width Converter完成，在接收路径中，进行 8bit 到 64bit 的转换；在发送路径中，进行 64bit 到 8bit 的转换；MAC数据缓冲FIFO组代码架构如下：

Tri Mode Ethernet MAC 使用教程

本设计的核心是调用Xilinx的Tri Mode Ethernet MAC IP核实现以太网物理层的数据接口转换；所以重点讲讲Tri Mode Ethernet MAC这个IP，IP调用如下：

Tri Mode Ethernet MAC并不能直接使用，而是需要配合对应的PHY芯片的RGMII时序图做针对性修改，需要修改IP内部源码，这部分操作比较复杂，我专门写了《Tri Mode Ethernet MAC移植使用教程》文档，并放在了资料包中；

此外，Tri Mode Ethernet MAC还需要AXI4-Lite接口的配置才能工作，工程中如下：

PHY芯片

本例程提供11套vivado工程源码，分别用到了RTL8211、KSZ9031、B50610等市面上主流的PHY型号，通过这些型号PHY的使用，你将能学会其他型号PHY的使用，因为很多都是兼容的，比如RTL8211兼容YT8531，B50610兼容88E1518等；此外，还提供了PHY的参考原理图，一并放在了资料包中；

IP地址、端口号的修改

UDP协议栈留出了IP地址、端口号的修改端口供用户自由修改，位置在顶层模块如下：

UDP视频接收显示QT上位机

仅提供Win10版本的QT上位机，位置如下：

以Win10版本为例，源码位置如下：

以Win10版本下，可以点击已经编译好的QT软件直接运行，位置如下：

QT上位机运行效果如下：

我们的QT目前仅支持1280x720分辨率的视频抓图显示，但同时预留了1080P接口，对QT开发感兴趣的朋友可以尝试修改代码以适应1080P，因为QT在这里只是验证工具，不是本工程的重点，所以不再过多赘述；

工程源码架构

提供6套工程源码，以工程源码1为例，工程Block Design设计如下：

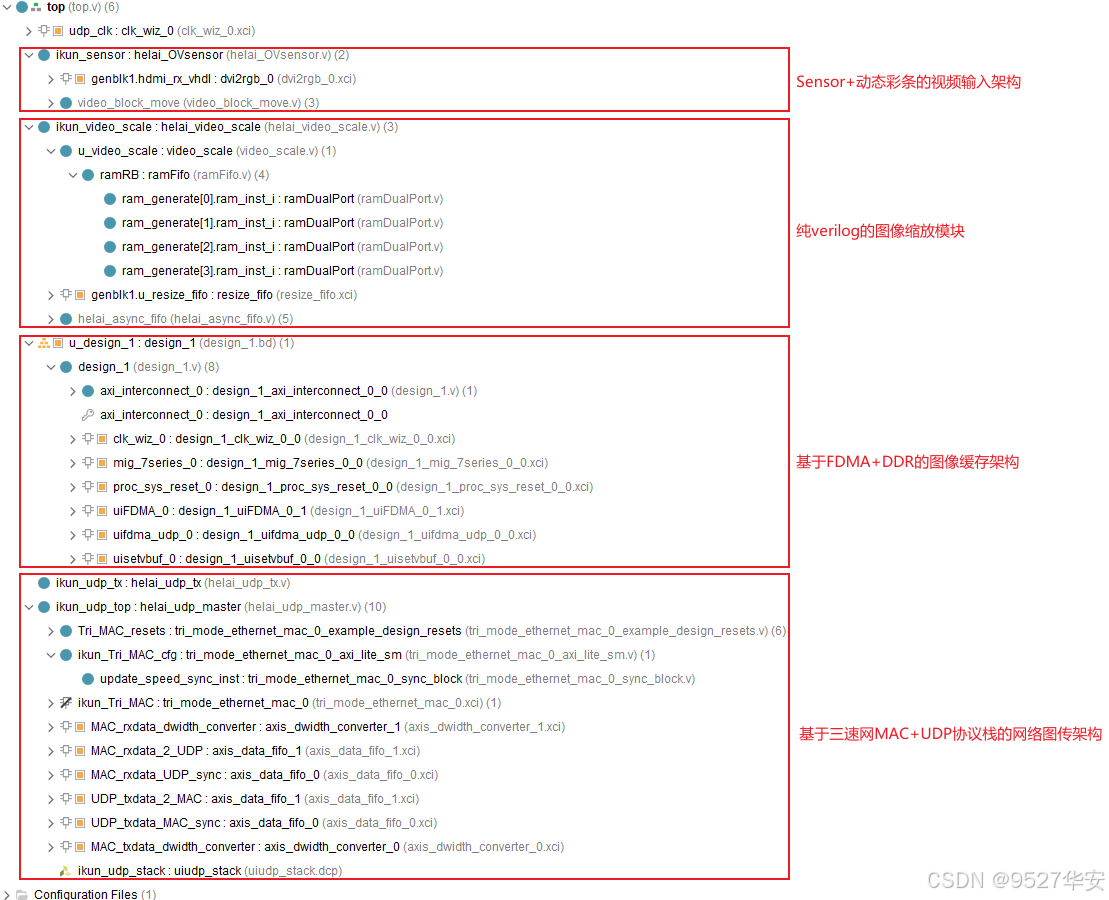

提供6套工程源码，以工程源码1为例，综合后的工程源码架构如下：

FDMA图像缓存架构虽然不需要SDK配置，但PL端时钟由Zynq软核提供，所以需要运行运行SDK以启动Zynq；由于不需要SDK配置，所以SDK软件代码就变得极度简单，只需运行一个“Hello World”即可，如下：

4、vivado工程源码1详解–>Artix7-35T，RTL8211E做PHY

开发板FPGA型号：Xilinx–Artix7–xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：HDMI或者FPGA内部动态彩条，纯VHDL解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
图像缩放方案：纯verilog代码实现、任意比例缩放的图像缩放模块；
图像缩放用例：1920x1080缩放到1280x720；
图像缓存方案：FDMA图像缓存+DDR3颗粒
以太网物理层方案：KSZ9031芯片，延时模式，RGMII接口；
FPGA端MAC方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网传输层协议：UDP协议，千兆速率；
实现功能：FPGA实时视频采集转UDP网络视频流输出；
工程作用：此工程目的是让读者掌握FPGA实时视频采集转UDP网络视频流输出的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；

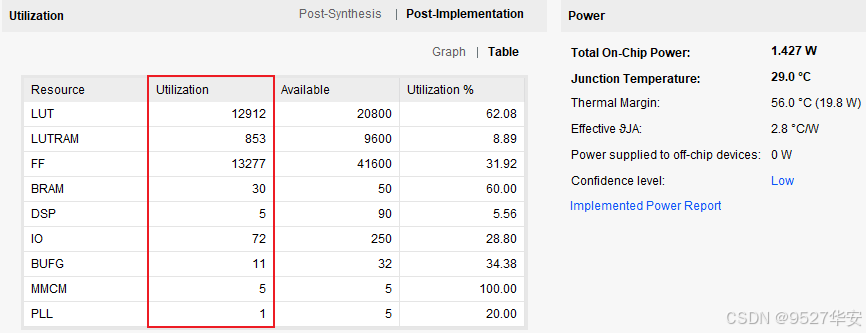

工程的资源消耗和功耗如下：

5、vivado工程源码2详解–>Artix7-35T，KSZ9031做PHY

开发板FPGA型号：Xilinx–Artix7–xc7a100tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：HDMI或者FPGA内部动态彩条，ADV7611芯片解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
图像缩放方案：纯verilog代码实现、任意比例缩放的图像缩放模块；
图像缩放用例：1920x1080缩放到1280x720；
图像缓存方案：FDMA图像缓存+DDR3颗粒
以太网物理层方案：KSZ9031芯片，延时模式，RGMII接口；
FPGA端MAC方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网传输层协议：UDP协议，千兆速率；
实现功能：FPGA实时视频采集转UDP网络视频流输出；
工程作用：此工程目的是让读者掌握FPGA实时视频采集转UDP网络视频流输出的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

6、vivado工程源码3详解–>Kintex7-325T，B50610做PHY

开发板FPGA型号：Xilinx–>Kintex7-325T–xc7k325tffg676-2；
FPGA开发环境：Vivado2019.1；
输入：HDMI或者FPGA内部动态彩条，IT6802芯片解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
图像缩放方案：纯verilog代码实现、任意比例缩放的图像缩放模块；
图像缩放用例：1920x1080缩放到1280x720；
图像缓存方案：FDMA图像缓存+DDR3颗粒
以太网物理层方案：B50610芯片，延时模式，RGMII接口；
FPGA端MAC方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网传输层协议：UDP协议，千兆速率；
实现功能：FPGA实时视频采集转UDP网络视频流输出；
工程作用：此工程目的是让读者掌握FPGA实时视频采集转UDP网络视频流输出的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；

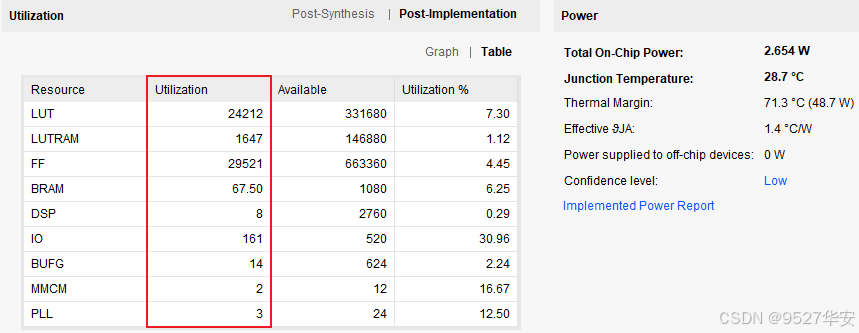

工程的资源消耗和功耗如下：

7、vivado工程源码4详解–>Kintex7-325T，RTL8211F做PHY

开发板FPGA型号：Xilinx–>Kintex7-325T–xc7k325tffg900-2；
FPGA开发环境：Vivado2019.1；
输入：HDMI或者FPGA内部动态彩条，ADV7611芯片解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
图像缩放方案：纯verilog代码实现、任意比例缩放的图像缩放模块；
图像缩放用例：1920x1080缩放到1280x720；
图像缓存方案：FDMA图像缓存+DDR3颗粒
以太网物理层方案：RTL8211F芯片，延时模式，RGMII接口；
FPGA端MAC方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网传输层协议：UDP协议，千兆速率；
实现功能：FPGA实时视频采集转UDP网络视频流输出；
工程作用：此工程目的是让读者掌握FPGA实时视频采集转UDP网络视频流输出的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

8、vivado工程源码5详解–>Zynq7100，RTL8211E做PHY

开发板FPGA型号：Xilinx–>Zynq7100—xc7z100ffg900-2；
FPGA开发环境：Vivado2019.1；
输入：HDMI或者FPGA内部动态彩条，纯VHDL解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
图像缩放方案：纯verilog代码实现、任意比例缩放的图像缩放模块；
图像缩放用例：1920x1080缩放到1280x720；
图像缓存方案：FDMA图像缓存+PS端DDR3颗粒
以太网物理层方案：RTL8211E芯片，延时模式，RGMII接口；
FPGA端MAC方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网传输层协议：UDP协议，千兆速率；
实现功能：FPGA实时视频采集转UDP网络视频流输出；
工程作用：此工程目的是让读者掌握FPGA实时视频采集转UDP网络视频流输出的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

9、vivado工程源码6详解–>KU060，RTL8211F做PHY

开发板FPGA型号：Xilinx–>Kintex UltraScale–xcku060-ffva1156-2-i；
FPGA开发环境：Vivado2019.1；
输入：HDMI或者FPGA内部动态彩条，ADV7611芯片解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；
输出：千兆UDP网络视频，分辨率1280x720@60Hz；
图像缩放方案：纯verilog代码实现、任意比例缩放的图像缩放模块；
图像缩放用例：1920x1080缩放到1280x720；
图像缓存方案：FDMA图像缓存+DDR4颗粒
以太网物理层方案：RTL8211F芯片，延时模式，RGMII接口；
FPGA端MAC方案：Xilinx官方Tri Mode Ethernet MAC IP核，固定千兆模式；
以太网传输层协议：UDP协议，千兆速率；
实现功能：FPGA实时视频采集转UDP网络视频流输出；
工程作用：此工程目的是让读者掌握FPGA实时视频采集转UDP网络视频流输出的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；

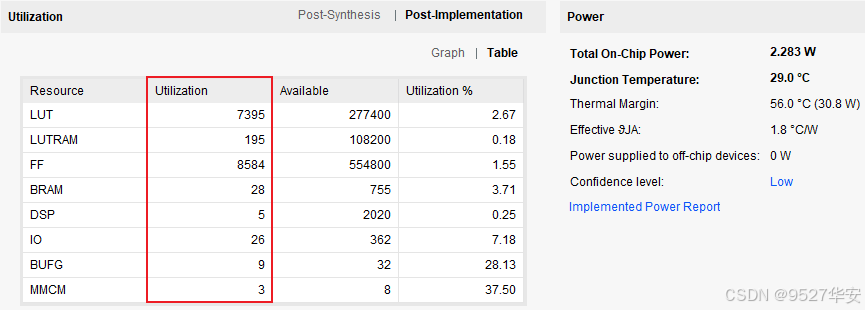

工程的资源消耗和功耗如下：

10、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

11、上板调试验证并演示

准备工作

需要准备的器材如下：
摄像头，没有摄像头可用动态彩条；
FPGA开发板，没有开发板可以找本博提供；
网线；
电脑主机；
我的开发板了连接如下：

然后将电脑端IP地址设置为如下：

然后下载bit或者固化bin文件，即可开始测试；

ping测试

打开电脑CMD，输入ping指令；
单次ping测试如下：

连续ping测试如下：

ARP测试

打开电脑CMD，输入ARP指令；如下：

QT上位机配置

打开QT上位机配置如下，然后可以采集显示视频；

FPGA实时视频采集转UDP网络视频流输出演示

FPGA实时视频采集转UDP网络视频流输出演示如下：

12、工程代码的获取

代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：文章末尾名片。

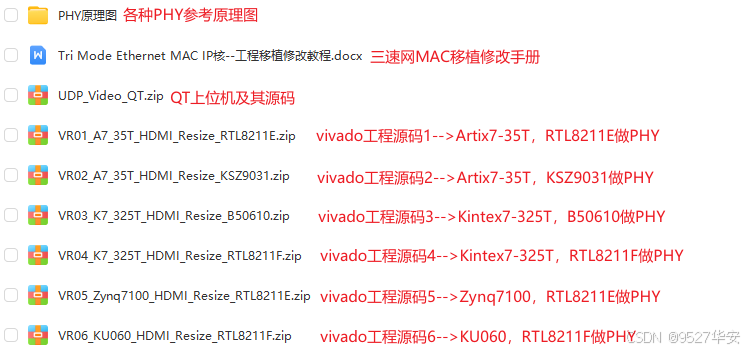

网盘资料如下：
