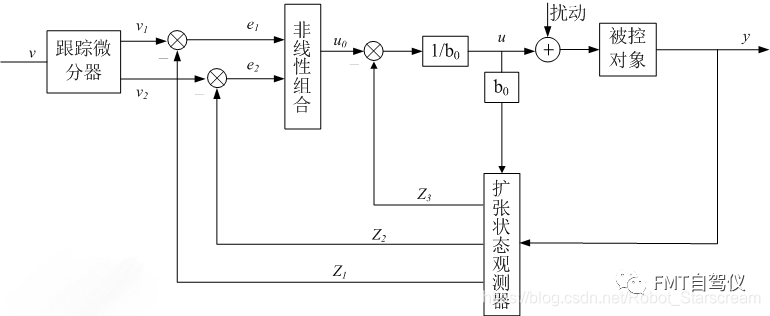

自抗扰控制(Active Disturbance Rejection Control, ADRC)是由韩京清先生于1998年正式提出，其独特之处在于它把作用于被控对象的所有不确定因素归结为“未知扰动”，而用对象的输入输出数据对它进行估计并补偿。自抗扰控制最大的优点就是不要求被控对象有精确的数学模型，是不依赖模型的控制算法，其控制结构图如下：

FMT飞控团队2018年就开始对ADRC算法的研究并将其成功应用在无人机控制上。经过多年的实践经验和总结，目前已经将ADRC算法在FMT台上基于Simulink实现，并且已经开源出来，合并到了FMT的Github主仓库中。

FMT Github：https://github.com/Firmament-Autopilot

ADRC算法取得了比传统串级PID更好的控制效果，控制跟踪更迅速，误差更小。特别是对于外界扰动的抵抗，比如挂重物，抵抗强风上，效果明显。

适配ADRC自抗扰控制算法的MFP450室内飞行实验https://mp.weixin.qq.com/s?__biz=MzIwNzgxNzg0Mg==&mid=2247547950&idx=1&sn=059a417dd0479b79aa9389340a8552bc&chksm=970ee133a0796825a43541717ab07a1aaa97a029f18d76be6d1d63371846926962dd09efd030&token=1514231687&lang=zh_CN#rd

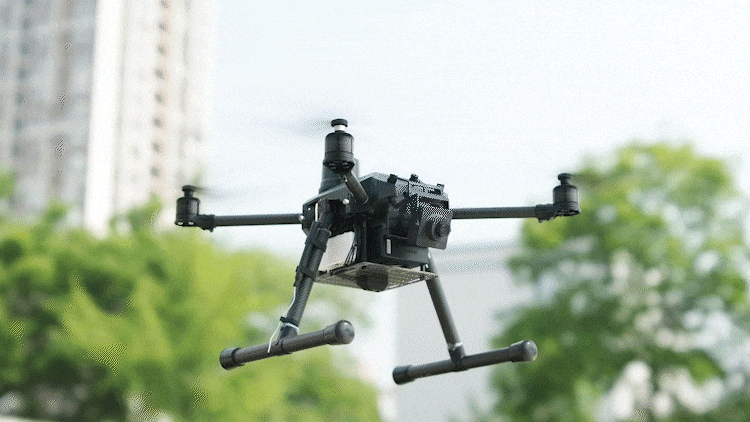

目前开源的ADRC算法及其参数是使用阿木实验室的MFP450无人机（搭载FMT的ICF5飞控）进行实现，基于该无人机可以直接复现视频中的飞行效果。

注：若是使用其它机型，可能无法保证获得类似的控制效果。

使用ADRC控制模型

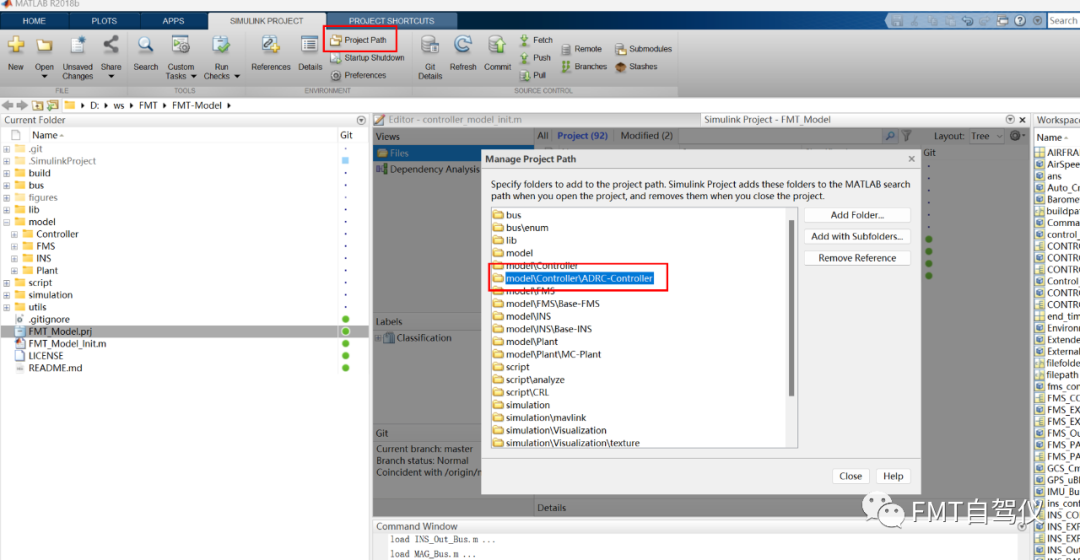

运行FMT_Model.prj初始化工程后，点击上方的Project Path选项。在Manage Project Path页面中删除其它的控制器路径，并将ADRC-Controller的控制算法模型路径添加进去，如下图所示：

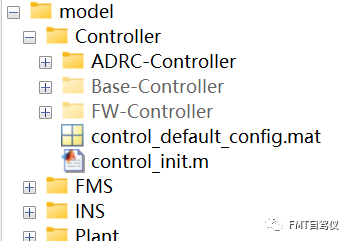

然后关闭FMT_Model的Simulink Project，重新运行FMT_Model.prj，即可看到ADRC-Controller被添加到了工程中（ADRC-Controller的目录点亮）。

编译ADRC控制算法

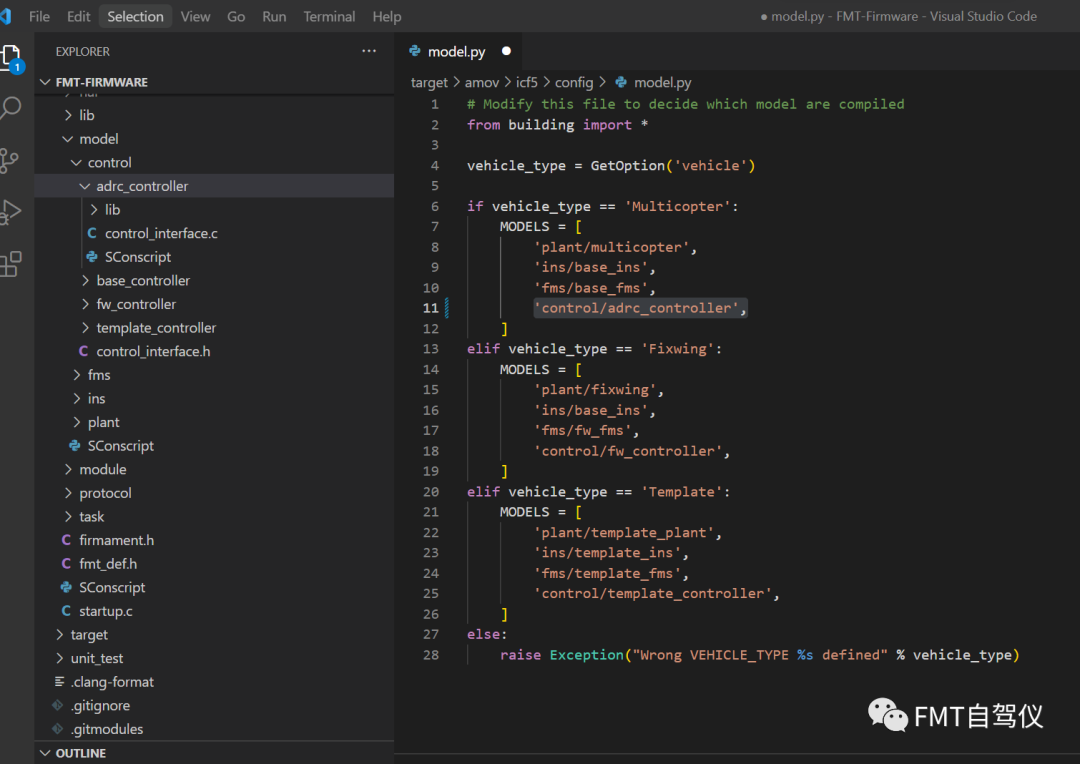

在FMT-Firmware中已经集成了ADRC控制器模型生成的代码，所以可以直接使用。若要在FMT-Firmware中使用ADRC控制器并将其编译烧写到飞控硬件中，只需要修改model.py，并将MODELS中的控制器改为control/adrc_controller并保存，然后重新编译下载固件即可。

启动飞控，可以看到飞控输出信息显示控制器模型的名称为ADRC Controller。

_____                               __/ __(_)_____ _  ___ ___ _  ___ ___  / /_/ _// / __/  ' \/ _ `/  ' \/ -_) _ \/ __//_/ /_/_/ /_/_/_/\_,_/_/_/_/\__/_//_/\__/Firmware..................FMT FW v1.0.0-rcTarget...........................Amov-ICF5Vehicle........................MulticopterAirframe.................................1INS Model..................Base INS v1.0.0FMS Model..................Base FMS v1.0.0Control Model.......ADRC Controller v1.0.0Task Initialize:offboard..............................OKmavobc................................OKmavgcs................................OKlogger................................OKstatus................................OKvehicle...............................OK

如需了解FMT中的ADRC算法实现原理，可前往阿木实验室公众号，后台回复" ADRC "，获取相关论文。
