产品品牌：SLM_无锡松朗微电子有限公司

产品型号：SLM1302

产品简介：SLM1302包含了一个时钟/日历实时钟以及32字节的静态RAM，它通过一个简单的串行界面和微控制器通讯；时钟/日历实时钟提供了秒、分、时、天、月以及年的信息；

详细说明

概述

SLM1302包含了一个时钟/日历实时钟以及32字节的静态RAM，它通过一个简单的串行界面和微控制器通讯；时钟/日历实时钟提供了秒、分、时、天、月以及年的信息；每个月的最后一天根据该月是否有31天而自动调节，包括闰年的校正；时钟可以是12小时或者24小时制，并加以AM或者PM提示。

SLM1302与微控制器之间的界面是一个简单的同步串行通讯接口，只有CLK、RST、和I/O三根线，SLM1302采用低功耗设计。

特征

• ■实时钟计秒、分、时、一个月中的日期、月、一周中的每天、到2100年的闰年
• ■31X8 RAM
• ■串行IO以节省引脚数目
• ■2~5.5V全工作电压范围(2~5.5V电压可选，可完全单电池供电)
• ■2.5V下消耗小于300nA 电流
• ■时钟或者RAM数据可以单字节或者多字节传输
• ■简单的3线界面
• ■TTL兼容
• ■SOIC8、SOP8或者DIP8封装

绝对最大额定值

• ■各管脚电压：-0.5V to +7V
• ■最大结温：135℃
• ■工作环境温度范围：-40℃～85℃
• ■贮存温度范围：-55℃～155℃
• ■引脚温度（焊接时间10 秒）：260℃

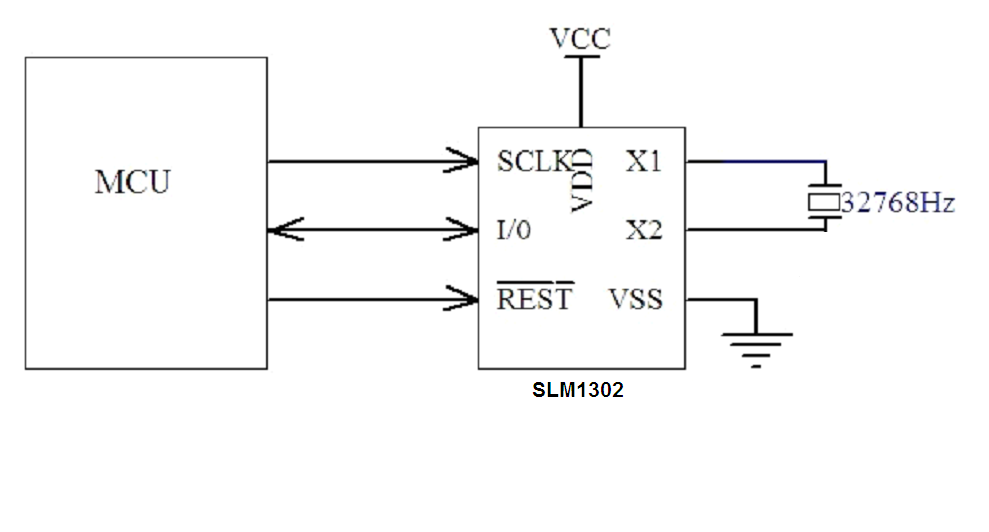

应用电路
