光子嫩肤仪的LED冷光，是一种促使皮肤新生的非破坏性自然疗法，巧用光化学作用，让胶原蛋白重建，淡化细纹，提升肌肤弹力，促使创面修护，减轻炎症。接下来给大家说明一下LED升压驱动IC FP7208如何在光子嫩肤仪上进行升压运用。
光子嫩肤仪整体构造

主要由：光子嫩肤面罩、连接线以及控制器组成。

灯珠是面罩美容仪的核心部件之一，其主要功能在于发射特定波长的光线，从而达到改善肌肤状况的效果。另外该款面罩由1200颗LED灯珠组成。

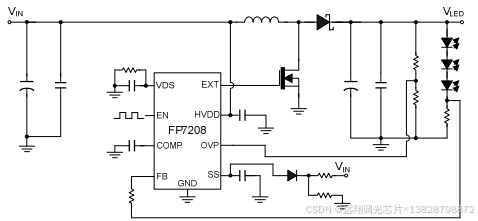

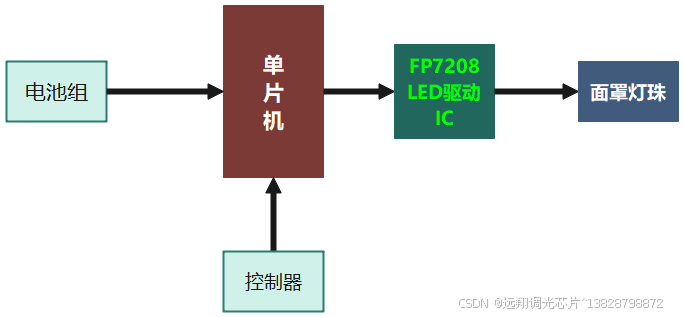

工作原理图如下：

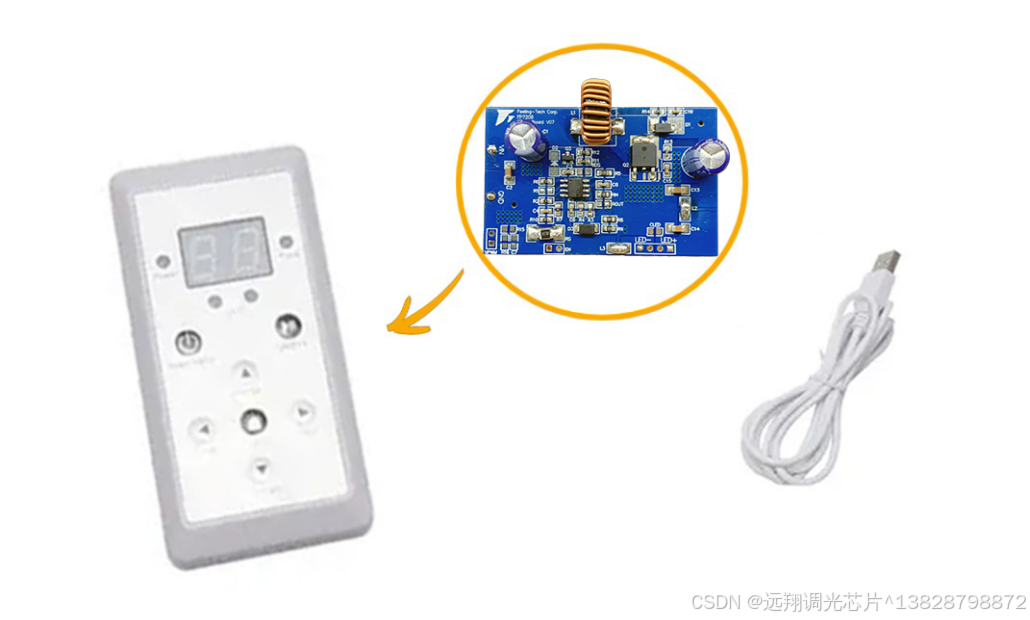

控制器组成

该控制器主要由盒子以及一块电路板组成，电路板是整个产品的“灵魂”，其中搭载了FP7208LED升压恒流驱动芯片，FP7208升压LED驱动IC升压到12V给面罩LED灯供电使用。

驱动方式可以分为直流驱动和PWM驱动。直流驱动：简单直接，但光带长度受限制；PWM驱动：可调光，驱动距离远，扛干扰性强。

概述
FP7208是一颗非同步升压LED驱动IC，控制外部开关NMOS，输入低启动电压2.5V，工作电压4.5V，VFB反馈电压0.2V，反馈电压低，取样电阻功率损耗也降低，整体转换效率提升。软启动时间通过外部电容调整，LED开路保护透过外部电阻调整，调光控制EN PIN，EN内部有滤波器，可以实现线性与数位调光，内置过热保护功能。

特征
宽工作电压范围：4.5~24V DC
启动电压2.5V
内部PWM工作频率：300KHz
反馈基准电压：0.2V

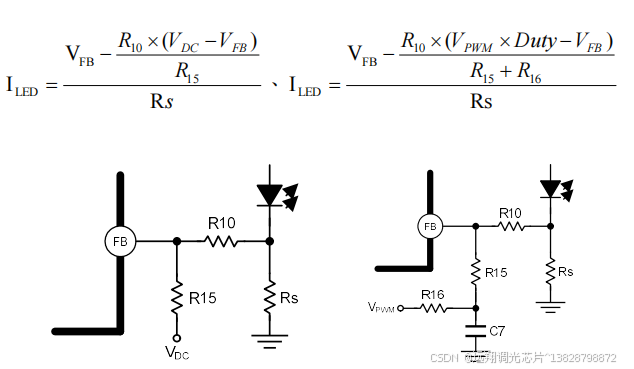

支持线性调光和数位调光
关机电流：6μA（最大）
过温保护

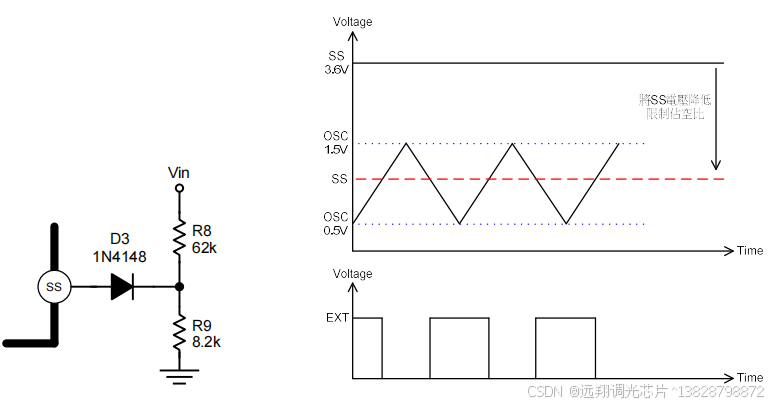

可调节软启动时间
可调节过压保护
LED开路保护
封装：SOP-8L

应用
LED模组
车灯
显示器背光驱动
太阳能灯

FP7208LED升压驱动IC的优势

1

模拟和数字调光、无频闪

PWM内部转模拟，调光深度1%，无频闪顾虑，低亮无抖动，且不会产生LED色谱偏移。2.5V-24V无频闪PWM调光模拟调光IC支持共阳。

2

过温保护，高温降电流，有效提高光子嫩肤仪性能

FP7208具有过温，过压保护，可调输出电流大，具备软启动功能。

FP7208是针对LED驱动器的升压拓扑开关调节器。它提供了内置的门驱动销，用于驱动外部N-MOSFET。将3.7V 直流电升压到12V 给 LED灯供电，使得光子嫩肤仪的功率更大。可调输出电流大，根据实际需要自由调节输出电流，满足不同LED的驱动需求，能够有效提高光子嫩肤仪性能。

结论：

芯片输出采用恒压模式，并且电流模式控制和外部补偿网络使得系统稳定简单灵活，光子嫩肤仪有了FP7208LED升压驱动IC的加持，在提升护肤效果和用户体验方面发挥着不可替代的作用。其高效的驱动性能、稳定的输出特性和全面的保护功能，为光子嫩肤仪的功能优化和性能提升，赋予了更多可能性。

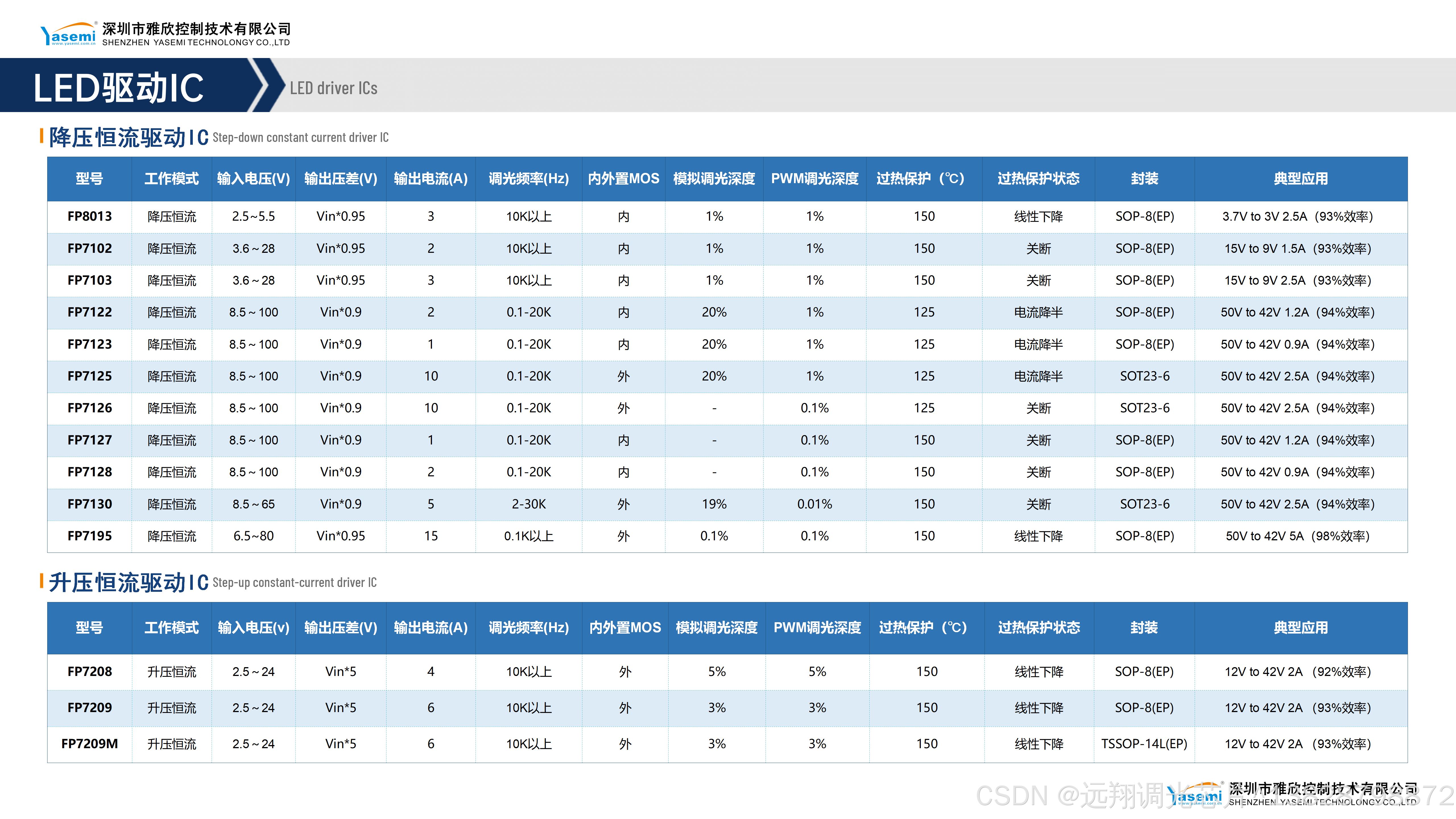

LED驱动IC选型表如下
