共面单端和单端阻抗有什么区别：

什么是共面阻抗？

共面阻抗是信号线在GND/VCC间传输时的测试阻抗，共面波导是高频和微波电路中常见的平面结构导体线路。共面阻抗与波导的几何形状、导体宽度、介质参数等因素有关，通过调整这些因素可以控制电磁波在共面波导中的传播特性。共面阻抗的大小决定了电磁波在共面波导中的传播特性。

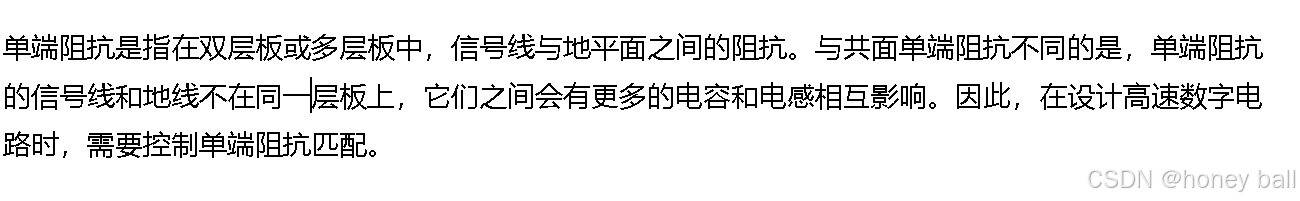

单端阻抗为什么控制50欧姆？

50欧姆是业界默认值，具有便于加工、损耗低的优势，但并非必须的。取决于接口，如75欧姆是远程通讯标准，线缆和天线使用75欧姆时需匹配PCB线路阻抗。特殊芯片可通过改善驱动能力降低阻抗，提高EMI和串扰抑制效果。例如，Intel要求阻抗控制在37欧姆、42欧姆甚至更低。

差分线不做等长可以吗?

不可以，差分线最重要的物理规则要求是等长。

差分线等长至关重要，因为接收端对两条线信号进行差异运算。信号为梯形波，不等长的线会导致相位误差，可能导致传输错误。理想信号应为波峰对波谷，但不等长线可能导致相位差异达180度，使传输出错。

即使相位差较小，如30度，也会严重影响眼图，使差模分量转变为共模分量，降低共模抗扰能力。因此，差分线等长是关键指标，通常要求误差不超过5mil，最大允许10mil误差。

计算结果如下：

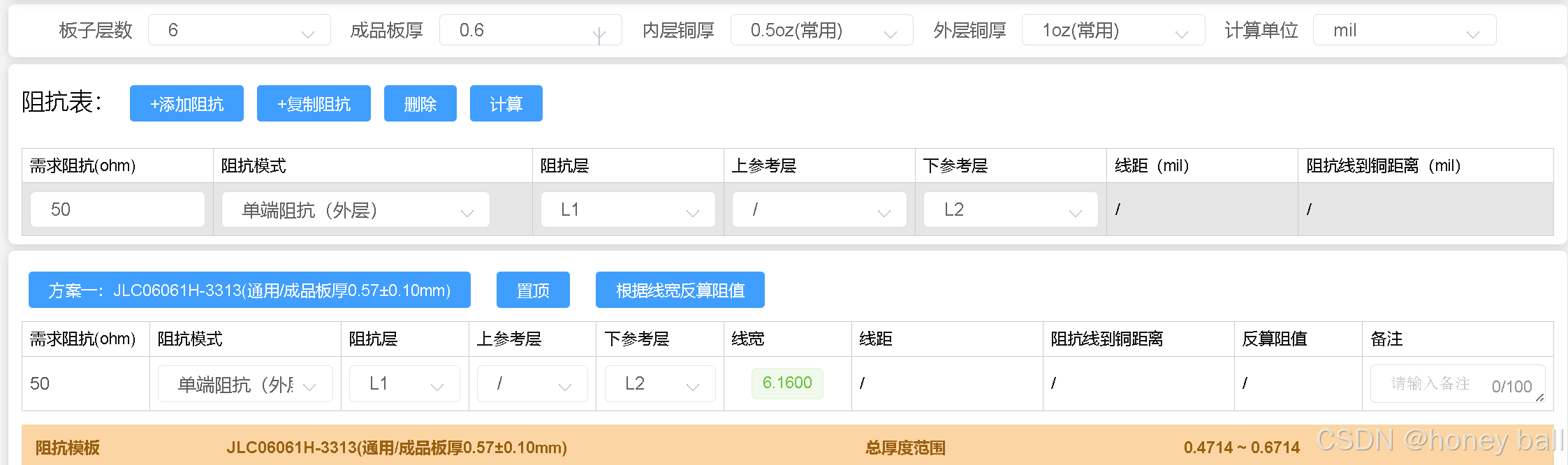

L1层阻抗：

L3层阻抗：

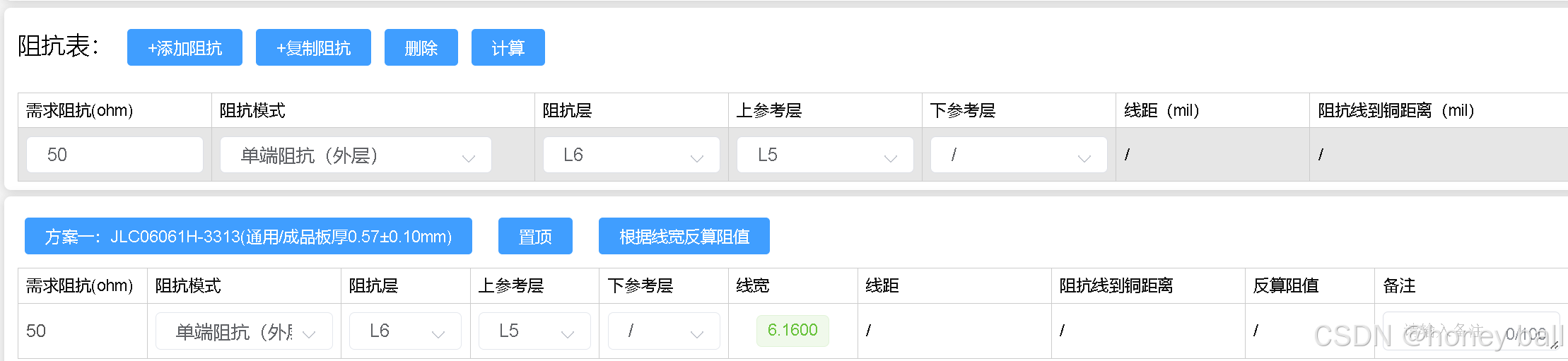

L6层阻抗：

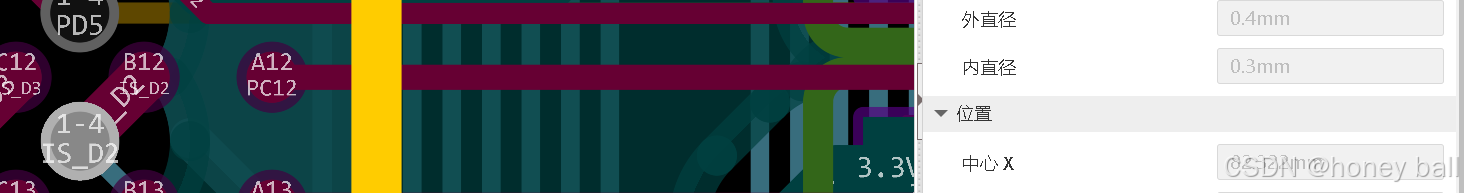

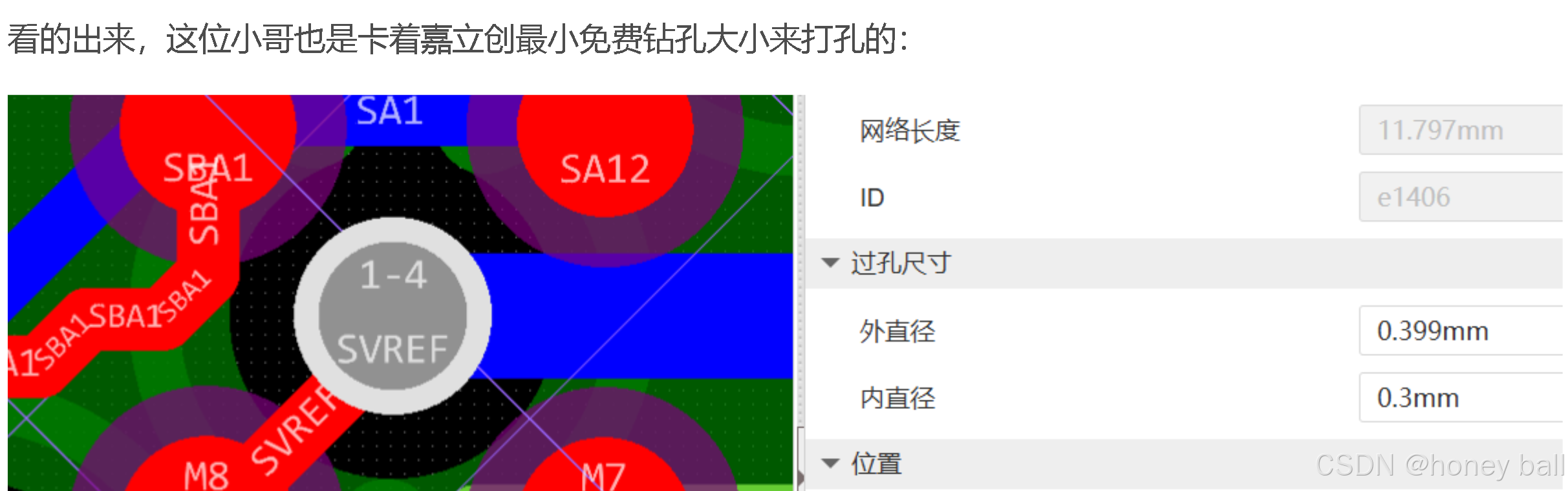

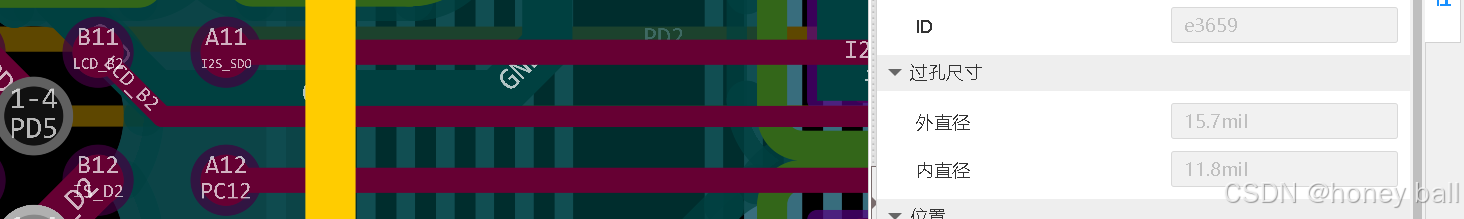

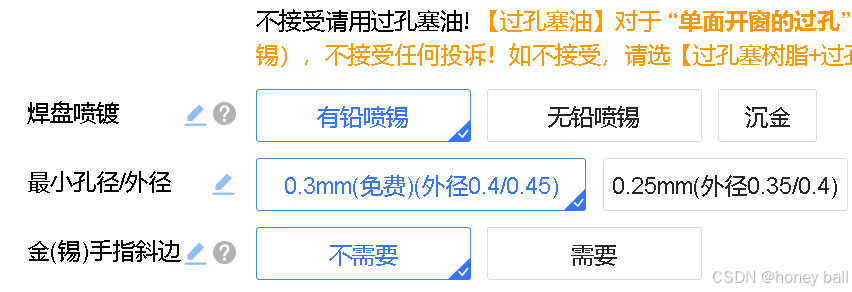

立创免费的最小过孔大小：

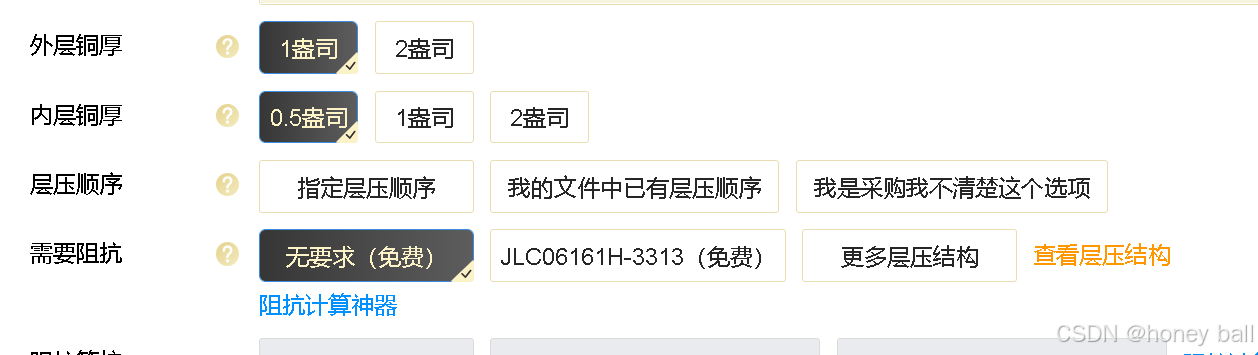

立创免费的铜厚：

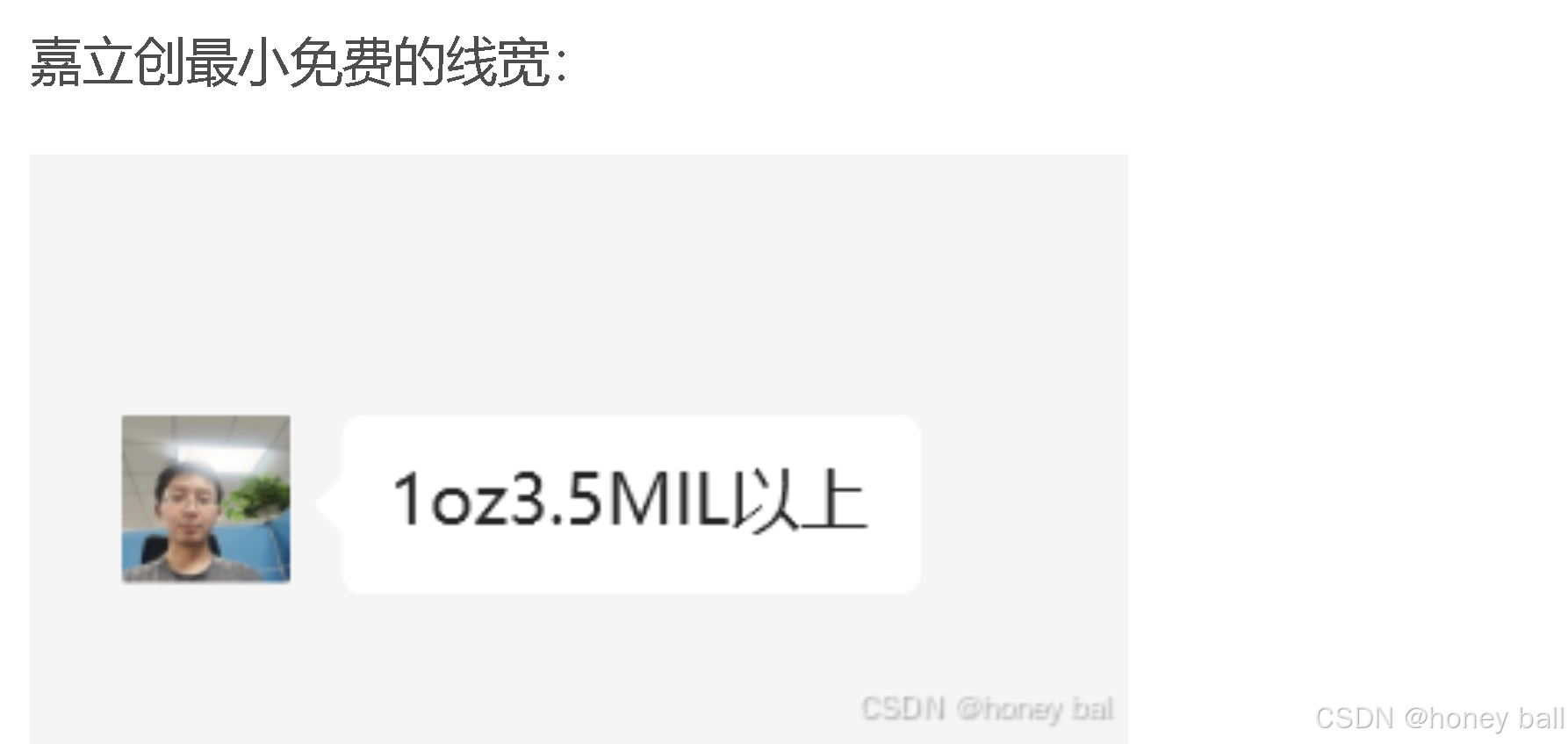

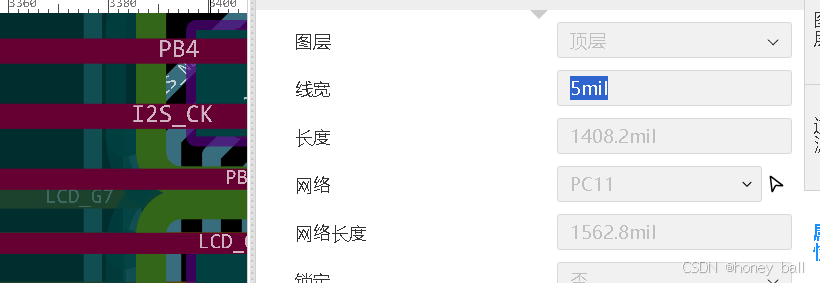

立创免费的最小线宽：

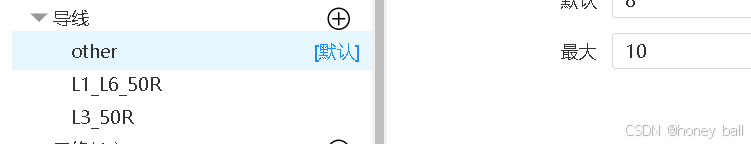

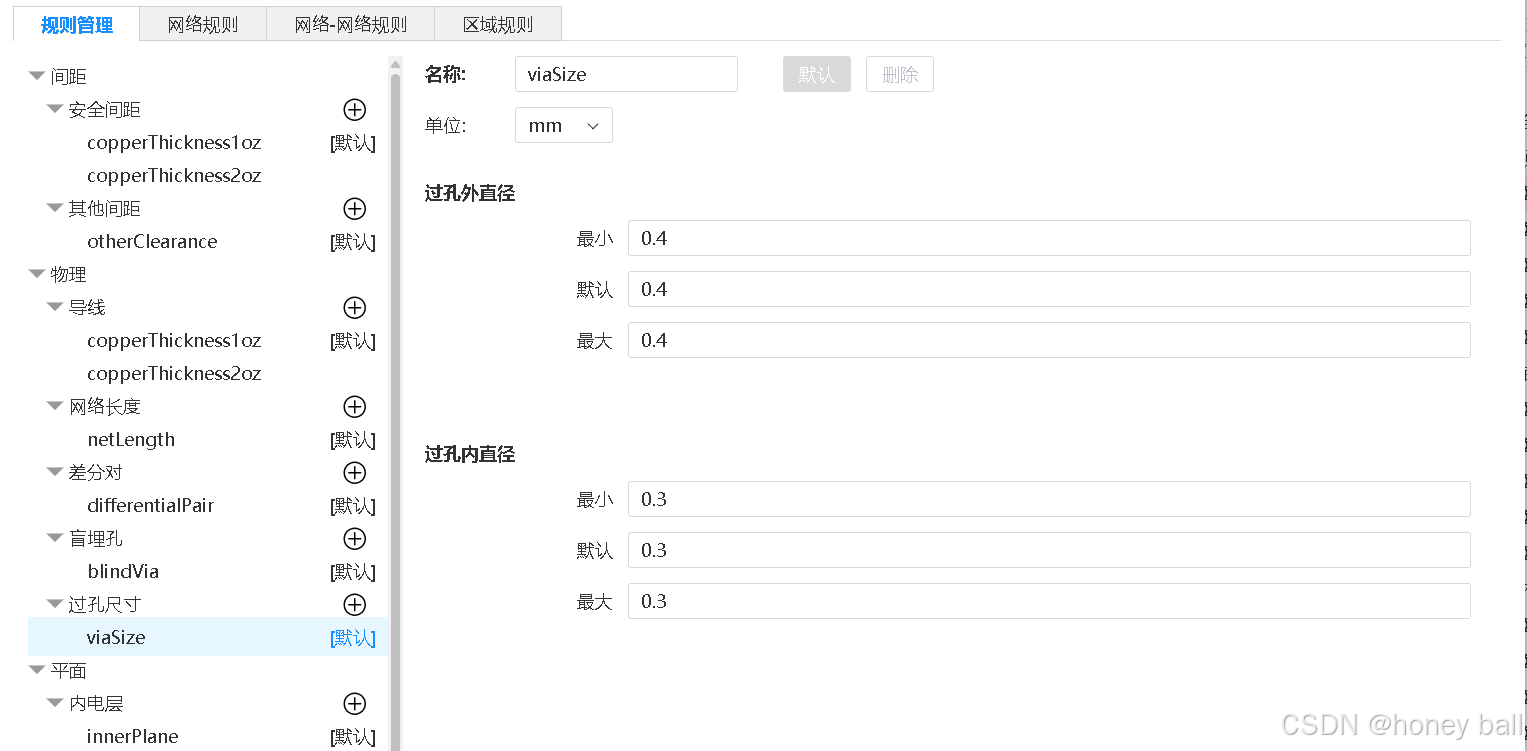

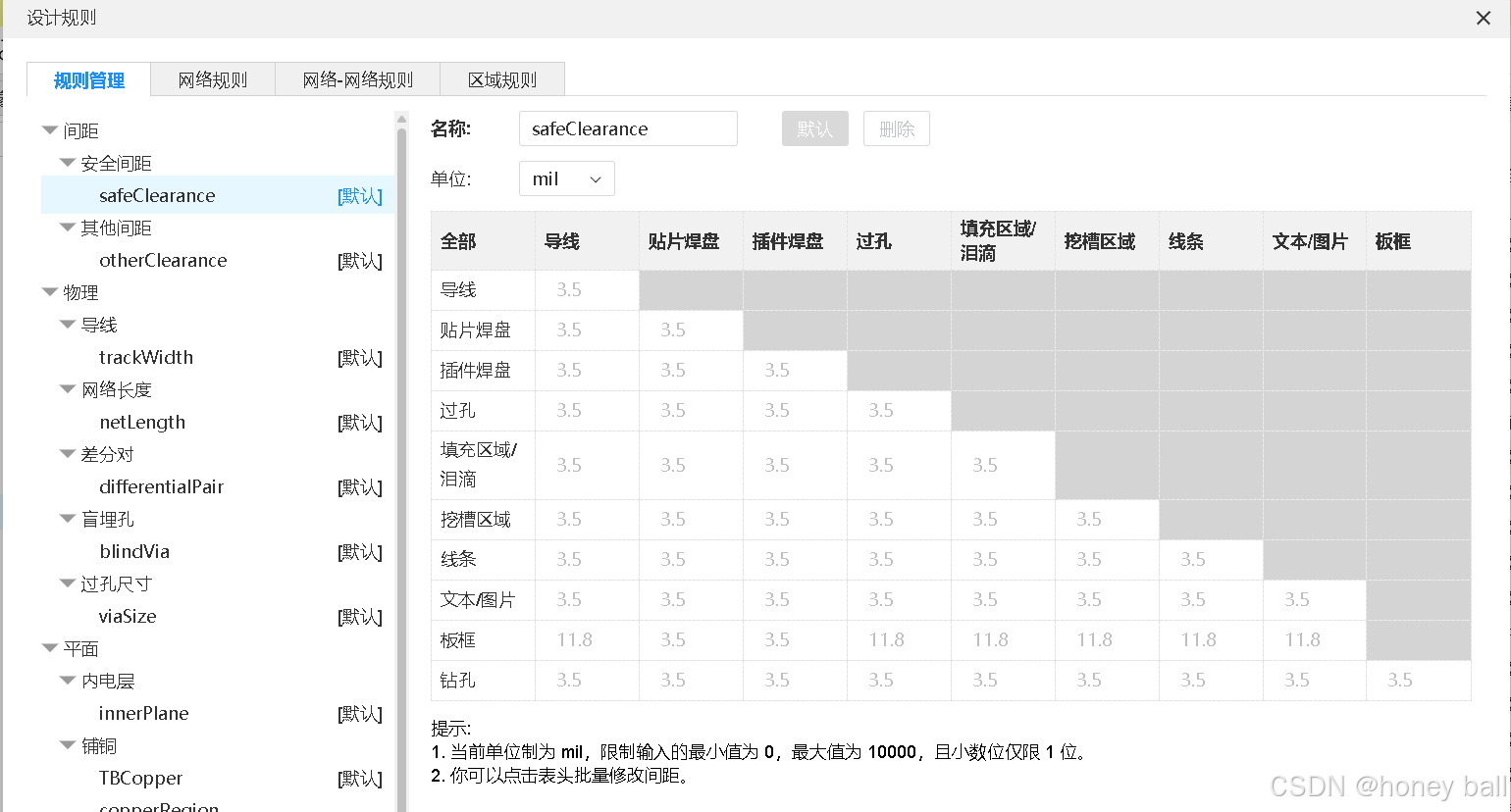

我的规则设置：

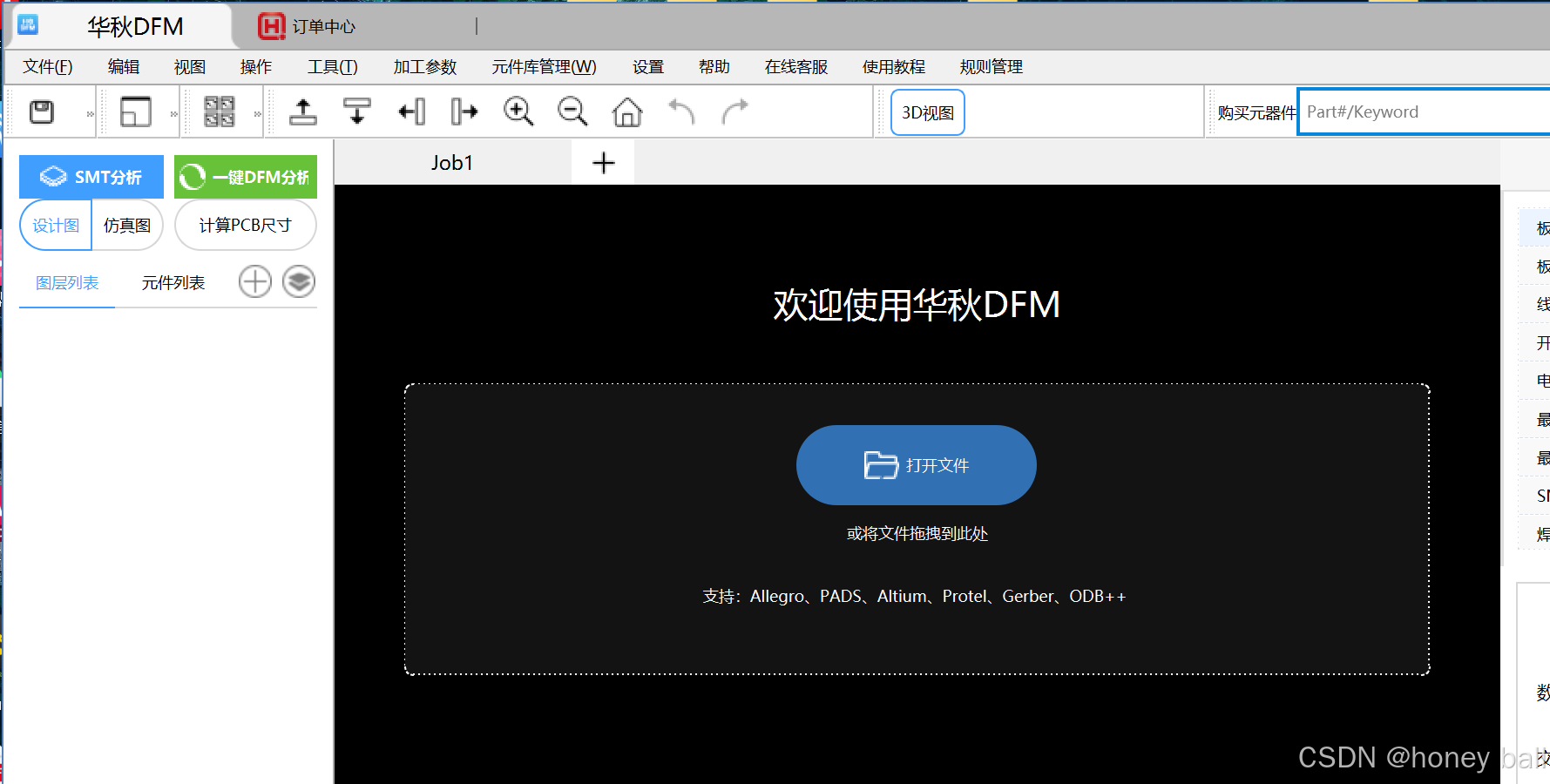

画完板子之后使用华秋DFM进行可制造分析：
